يستخدم الصمام الكروي الصحي المستقيم المكون من 3 قطع ممر تدفق كامل التجويف للحفاظ على نقل الوسائط بكفاءة، بينما تساعد الأسطح الملامسة للمنتج المصقولة بدقة على تقليل احتباس البقايا وتبسيط عملية التنظيف. يتم تصنيعها من الفولاذ المقاوم للصدأ SUS304 أو SUS316L، وهي مناسبة للتطبيقات الصحية في مجالات الأدوية والتكنولوجيا الحيوية والأغذية والمشروبات ومنتجات الألبان ومستحضرات التجميل والمعالجة الكيميائية الدقيقة.
من خلال التشغيل الهوائي ربع دورة، يوفر الصمام فتحًا وإغلاقًا سريعًا لأنظمة المعالجة الآلية ويمكن تهيئته لعمليات CIP وSIP.
يسمح البناء المكون من ثلاث قطع بفصل قسم الصمام المركزي والوصلات النهائية أثناء الصيانة. وهذا يوفر سهولة الوصول إلى المكونات الداخلية دون استبدال مجموعة الصمامات الكاملة.
يمكن فحص الكرة ومقاعد الصمامات ومكونات الختم واستبدالها عند الحاجة. وهذا يجعل الصمام مناسبًا لخطوط المعالجة حيث تخضع الأختام والمقاعد لدورات التشغيل أو التنظيف أو التعقيم المتكررة.
عند حدوث التآكل، يمكن لموظفي الصيانة صيانة المكونات الداخلية بدلاً من استبدال توصيل خط الأنابيب بالكامل. وهذا يمكن أن يبسط إدارة قطع الغيار والخدمة الروتينية للصمامات.
توفر الكرة ذات التجويف الكامل ممرًا للتدفق يتوافق بشكل وثيق مع خط الأنابيب المتصل، مما يسمح لوسائط المعالجة بالمرور عبر الصمام مع قيود محدودة عندما يكون مفتوحًا بالكامل.
يقلل مسار التدفق المستقيم من التغييرات غير الضرورية في اتجاه التدفق، مما يساعد على تقليل فقدان الضغط عبر الصمام. وهذا مفيد لأنظمة نقل السوائل حيث يكون الحفاظ على سعة المضخة المتاحة أمرًا مهمًا.
يساعد ممر التدفق المباشر مع الأسطح المبللة المصقولة على تقليل المناطق التي يمكن أن تتراكم فيها وسائط المعالجة بعد فتح الصمام أو إغلاقه.

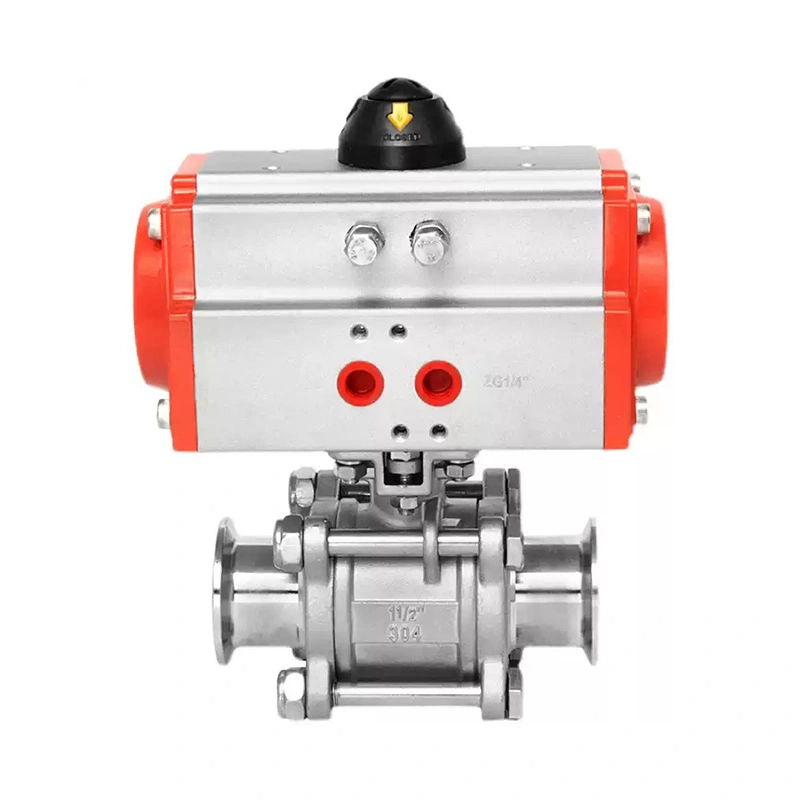

يقوم المحرك الهوائي بتدوير الكرة بمقدار 90 درجة. عندما يتم محاذاة تجويف الكرة مع خط الأنابيب، يكون الصمام مفتوحًا. يؤدي تدوير الكرة بمقدار 90 درجة إلى وضع القسم الصلب عبر مسار التدفق وإغلاق الصمام.
يوفر التشغيل ربع دورة حركة سريعة بين الأوضاع المفتوحة والمغلقة، مما يجعل الصمام مناسبًا لتسلسلات الإنتاج الآلي والتبديل المتكرر للعمليات.
على الرغم من أن هذا النموذج تم تكوينه للتشغيل بالهواء المضغوط، إلا أن AVM يمكنه توفير تكوينات التشغيل اليدوية أو غيرها وفقًا لمتطلبات النظام.
تم تصميم هيكل الكرة والمقعد لتقليل عزم الدوران المطلوب للتشغيل، مما يسمح للمشغل الهوائي بتوفير حركة موثوقة خلال الدورات المتكررة.
الفولاذ المقاوم للصدأ SUS304 وSUS316L متوفر لجسم الصمام والكرة. يمكن اختيار SUS316L للتطبيقات التي تتطلب مقاومة أكبر للتآكل في البيئات الصحية الصعبة.
تشطيب السطح القياسي هو Ra ≥0.8 ميكرومتر، مع تشطيب Ra ≥0.4 ميكرومتر اختياري للتطبيقات التي تتطلب سطحًا داخليًا أكثر سلاسة.
تم تصميم الهيكل الداخلي لتقليل المناطق الميتة واحتباس المنتج، ودعم التشغيل الصحي والتنظيف الأكثر فعالية.
يمكن دمج الصمام الكروي الصحي الهوائي المستقيم المكون من 3 قطع في أنظمة تنظيف CIP وتعقيم SIP. يجب التأكد من شروط التنظيف والتعقيم المطبقة وفقًا للمقعد المحدد ومواد الختم.
PTFE متاح للتطبيقات التي تتطلب مقاومة كيميائية وأداء ختم مستقر تحت درجات حرارة التشغيل المناسبة.
يمكن اختيار السيليكون للتطبيقات الصحية المتوافقة حيث تكون المرونة وأداء درجة الحرارة أمرًا مهمًا.
يعتبر EPDM مناسبًا للعديد من تطبيقات العمليات الصحية والعامة المستندة إلى الماء ويمكن اختياره وفقًا لظروف المعالجة والتنظيف.
يمكن اختيار FKM للتطبيقات المتوافقة التي تتطلب مقاومة لبعض المواد الكيميائية وظروف المعالجة ذات درجات الحرارة المرتفعة.
| غرض | مواصفة |
| اسم المنتج | صمام كروي صحي هوائي مستقيم مكون من 3 قطع |
| نوع الصمام | صمام كروي صحي كامل التجويف |
| ماركة | التشوه الشرياني الوريدي |
| مادة الجسم | SUS304/SUS316L |
| مادة الكرة | SUS304/SUS316L |
| مادة المقعد | السليكوون، السيليكون، EPDM، FKM |
| عملية | هوائي؛ الخيار اليدوي متاح |
| الانتهاء من السطح | را .80.8 ميكرومتر قياسي؛ را .40.4 ميكرومتر اختياري |
| ضغط العمل | 1.0-1.6 ميجا باسكال |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +150 درجة مئوية، حسب مادة المقعد |
| اتصال | ثلاثي المشبك، اللحام التناكبي، الملولب، ذو الحواف |
| معايير الاتصال | DIN، 3-A، SMS، BS، RJT، جيش الدفاع الإسرائيلي |
| تنظيف | متوافق مع CIP |
| تعقيم | متوافق مع SIP |
تسمح التوصيلات ثلاثية المشبك بالتركيب والتفكيك السريع نسبيًا وهي مناسبة لأنظمة العمليات الصحية التي تتطلب فحصًا أو صيانة منتظمة.
توفر الوصلات الملحومة بتناكب اتصالًا دائمًا مع عدد أقل من الوصلات القابلة للفصل وهي مناسبة لأنظمة خطوط الأنابيب الصحية حيث تكون النعومة الداخلية مهمة.
توفر التكوينات الملولبة خيار اتصال مناسبًا لمعدات المعالجة وأنظمة الأنابيب المتوافقة.
يمكن استخدام الوصلات ذات الحواف حيث يحتاج الصمام إلى التفاعل مع المعدات المتوافقة أو أنظمة الأنابيب باستخدام الوصلات المثبتة بمسامير.
يوفر المشغل الهوائي تشغيلًا تلقائيًا ربع دورة ويمكن دمجه في أنظمة التشغيل الآلي للعمليات.
يمكن استخدام صمام الملف اللولبي للتحكم في إمداد هواء المشغل استنادًا إلى إشارات التحكم الكهربائية الصادرة من نظام أتمتة المصنع.
يمكن إضافة ملحقات التغذية الراجعة للموضع حيث يحتاج نظام التحكم PLC أو نظام التحكم إلى تأكيد حالة الصمام المفتوحة أو المغلقة.
يمكن دمج منظم مرشح الهواء في الدائرة الهوائية للمساعدة في توفير هواء مضغوط مكيف بشكل مناسب لتشغيل المحرك بشكل مستقر.
يمكن استخدام الصمام الكروي الصحي الهوائي المستقيم المكون من 3 قطع في أنظمة المعالجة الحيوية والصيدلانية للتطبيقات المتوافقة مثل المياه النقية، WFI، نقل السائل المعقم، إنتاج اللقاحات، معدات المعالجة الحيوية، وأنظمة CIP/SIP.
تشمل التطبيقات النموذجية الحليب واللبن الزبادي ومكونات الألبان والصلصات والزيوت الصالحة للأكل وغيرها من أنظمة معالجة الأغذية السائلة المتوافقة التي تتطلب عزل التدفق الصحي.
يمكن استخدام التكوين ذو التجويف الكامل في البيرة والمشروبات الغازية والعصير وخطوط إنتاج المشروبات الأخرى حيث يلزم نقل السوائل بكفاءة والإغلاق الآلي.
يعد الصمام مناسبًا لأنظمة الإنتاج المتوافقة التي تتعامل مع مكونات الشامبو والغسول والكريم ومستحضرات التجميل حيث تكون قابلية التنظيف والتحكم في العملية أمرًا مهمًا.
بالنسبة للمواد الكيميائية الدقيقة والمياه عالية النقاء والمختبرات وغيرها من التطبيقات الحساسة للنظافة، يوفر البناء المصنوع من الفولاذ المقاوم للصدأ ومسار التدفق المصقول معالجة السوائل بشكل متحكم فيه.
إذا كانت العملية تتطلب فحصًا متكررًا أو استبدال مقاعد الصمامات وموانع التسرب، فإن البناء المكون من ثلاث قطع يوفر وصولاً أسهل إلى المكونات الداخلية.
تأكد من معالجة السائل أو الغاز قبل اختيار SUS304 أو SUS316L والمقعد المناسب ومواد الختم.
نطاق ضغط العمل القياسي هو 1.0-1.6 ميجا باسكال، بينما يمكن أن تصل درجة حرارة التشغيل إلى -20 درجة مئوية إلى +150 درجة مئوية اعتمادًا على مادة المقعد المحددة.
Ra .80.8 ميكرومتر هو التشطيب القياسي. يمكن للتطبيقات ذات متطلبات السطح الأكثر صرامة تحديد اللمسة النهائية الاختيارية Ra ≥0.4 μm.
تأكد من الاتصال المطلوب والمعايير المعمول بها قبل الطلب، خاصة عند استبدال الصمام الصحي الموجود.
بالنسبة للأنظمة الآلية، تأكد من تكوين مشغل الهواء وما إذا كانت صمامات الملف اللولبي أو ردود الفعل الموضعية أو ملحقات التحكم الأخرى مطلوبة.
تتراوح مهلة الإنتاج القياسية من 2 إلى 4 أسابيع، اعتمادًا على كمية الطلب والمواصفات وتوافر المواد. يجب تأكيد الطلبات العاجلة مع AVM قبل الشراء.
شروط الدفع القياسية هي إيداع 30% مع دفع 70% المتبقية قبل الشحن عن طريق T/T أو L/C. قد تتطلب الطلبات ذات القيمة الصغيرة الدفع الكامل قبل الإنتاج.
يتم تعبئة الصمامات بشكل آمن في علب ورقية وخشبية مناسبة لتقليل مخاطر التلف أثناء المناولة والنقل الدولي.
الميزة الرئيسية هي إمكانية الوصول إلى الصيانة. يسمح الجسم المكون من ثلاث قطع بفصل قسم الصمام المركزي بحيث يمكن فحص المكونات الداخلية أو استبدالها بسهولة أكبر.
يوفر التصميم المكون من 3 قطع وصولاً أكبر إلى المكونات الداخلية للصيانة، بينما يوفر التصميم المكون من قطعتين بشكل عام بنية جسم أبسط وأكثر إحكاما.
نعم. يستخدم الصمام تصميمًا كرويًا كامل التجويف لتوفير ممر تدفق غير مقيد نسبيًا وتقليل فقدان الضغط عند الفتح الكامل.
نعم. يدعم البناء الصحي التكامل في عمليات CIP وSIP. يجب تأكيد معلمات التنظيف والتعقيم الفعلية بناءً على المقعد المحدد ومواد الختم.
جسم الصمام والكرة متوفران في الفولاذ المقاوم للصدأ SUS304 أو SUS316L، مع خيارات الختم PTFE، السيليكون، EPDM، وFKM.
ضغط العمل المحدد هو 1.0-1.6 ميجا باسكال. يجب تأكيد معدل الضغط الدقيق وفقًا للحجم والتكوين المحدد.
النطاق المحدد هو -20 درجة مئوية إلى +150 درجة مئوية، حسب مادة المقعد المحددة.
نعم. يدعم التكوين الهوائي التشغيل الآلي ويمكن تجهيزه بملحقات تحكم وتعليقات موضعية متوافقة.
بالنسبة لأنظمة العمليات الصحية حيث تعد إمكانية الوصول الداخلي والتدفق الكامل والإغلاق الهوائي من المتطلبات الأساسية، يوفر الصمام الكروي المستقيم المكون من 3 قطع من AVM Sanitary Pneumatic Ball تكوينًا عمليًا للصمام للتطبيقات الصحية المطلوبة.
قم بتزويد AVM بحجم الصمام الخاص بك، ووسط المعالجة، والضغط، ودرجة الحرارة، ومعيار الاتصال، ومتطلبات تشطيب السطح، ومتطلبات التحكم الهوائي لتحديد التكوين المناسب.
