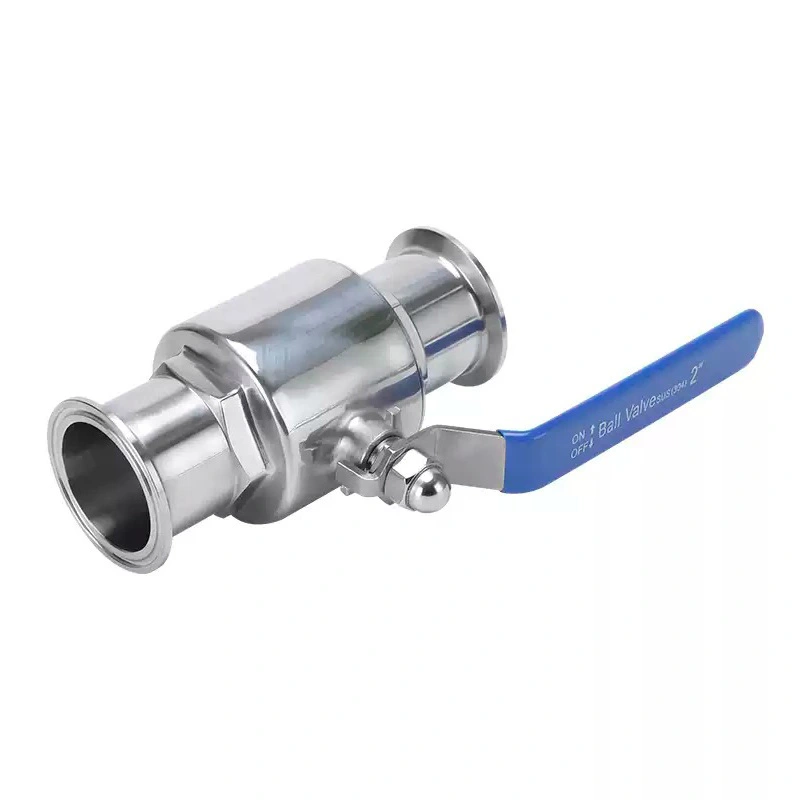

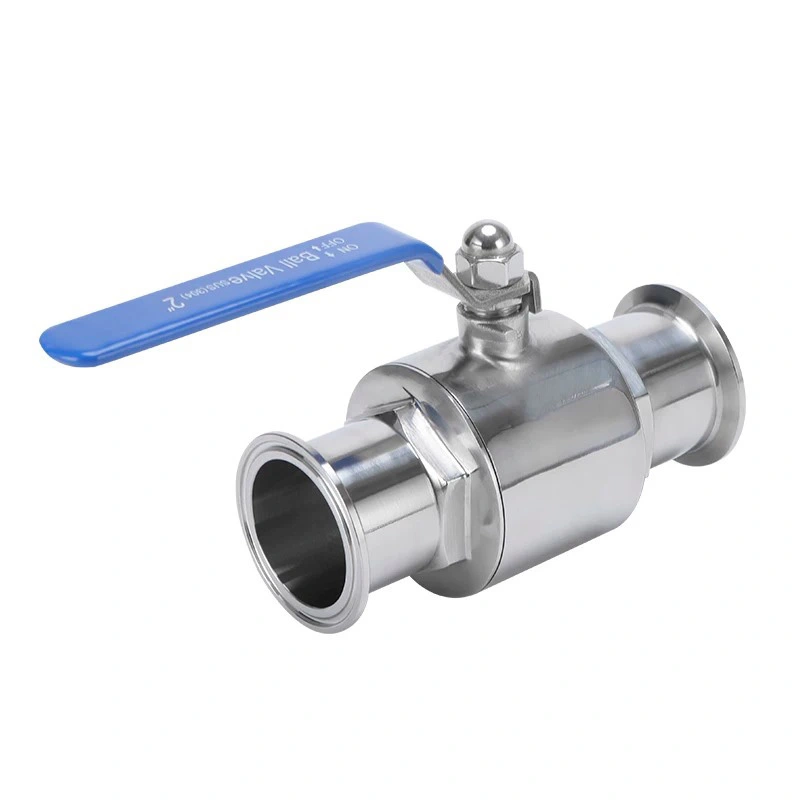

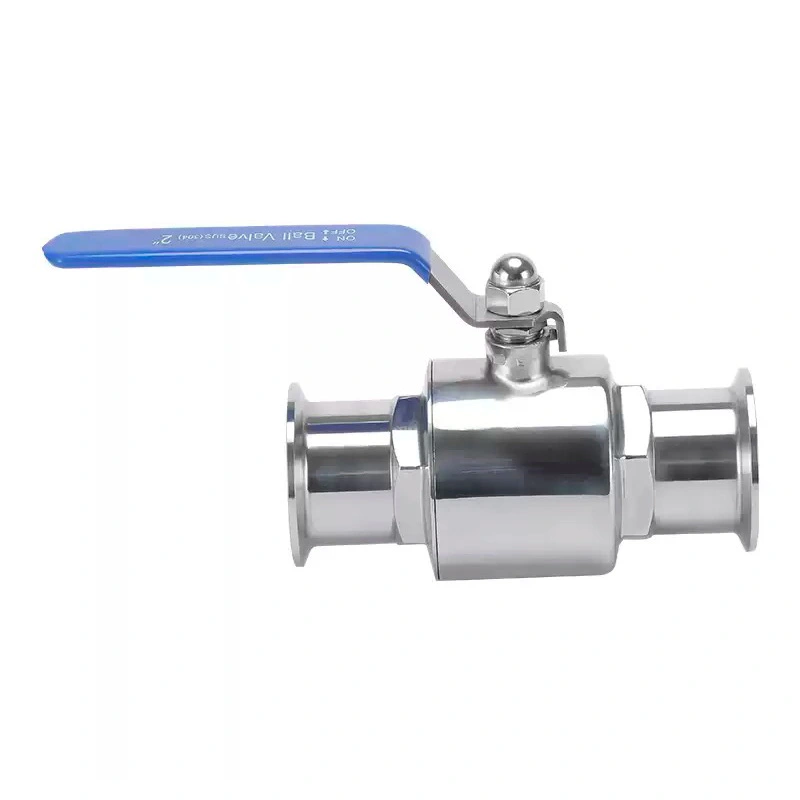

هيكلها المصنوع من الفولاذ المقاوم للصدأ والمكون من قطعتين متوفر في SUS304 أو SUS316L، مع أسطح مبللة صحية ومصقولة. خيارات الختم القائمة على PTFE. تحافظ الكرة ذات المنفذ الكامل على ممر التدفق الداخلي بالقرب من قطر خط الأنابيب، تقليل تقييد التدفق والاضطراب أثناء النقل المستمر للسائل. دليل صحي هوائي كامل تتحمل يمكن تزويد الصمام الكروي المكون من قطعتين بمقبض يدوي أو مشغل هوائي وهو مناسب للأغذية المشروبات ومنتجات الألبان والأدوية والتكنولوجيا الحيوية ومستحضرات التجميل والمعالجة الكيميائية الدقيقة.
تستخدم الكرة ذات المنفذ الكامل تجويفًا مصممًا لتوفير ممر تدفق كبير عبر الصمام. عندما تكون مفتوحة بالكامل، تتحمل يتماشى مع خط الأنابيب، مما يسمح لوسائط العملية بالمرور بأقل قدر من العوائق.
وهذا يجعل الصمام مناسبًا بشكل خاص للأنظمة التي يكون فيها الحفاظ على سعة التدفق أكثر أهمية من استخدام أ صمام الاختناق.
نظرًا لأن ممر الكرة المفتوح لا يضيق مسار التدفق بشكل كبير، فيمكن للصمام تقليل فقدان الضغط مقارنة بتصميمات الصمامات ذات المنفذ المقيد.
يمكن أن يكون هذا مفيدًا لخطوط النقل وأنظمة المرافق الصحية ومعدات المعالجة حيث تتوفر الصيانة ضغط المضخة مهم.
يساعد مسار التدفق المستقيم على تقليل التغييرات غير الضرورية في اتجاه التدفق. جنبا إلى جنب مع الداخلية المصقولة الأسطح، وهذا يدعم نقل الوسائط بشكل أنظف ويقلل من المناطق التي قد تبقى فيها بقايا المنتج.
يستخدم الصمام الكروي الصحي اليدوي ذو التجويف الكامل المكون من قطعتين هيكلًا من الفولاذ المقاوم للصدأ مكون من قطعتين يشتمل على الكرة والساق والمقاعد ومجموعة الختم. يوفر هذا البناء حلاً مدمجًا لخطوط الأنابيب الصحية التثبيت.
يوفر SUS304 خيارًا فعالاً من حيث التكلفة من الفولاذ المقاوم للصدأ للتطبيقات الصحية المتوافقة، في حين أن SUS316L أفضل مناسبة لبيئات الاتصال بالمنتج الصعبة التي تتطلب مقاومة أعلى للتآكل.
يسمح الهيكل المكون من قطعتين لموظفي الصيانة بالوصول إلى مكونات الختم الداخلي عند الفحص أو يلزم الاستبدال، مما يساعد على تبسيط عمل الخدمة.
يمكن تزويد الصمام بوصلات ثلاثية المشبك، أو اللحام التناكبي، أو الخيوط، أو ذات الحواف لتتناسب مع الأدوات الصحية المختلفة تصاميم خطوط الأنابيب.
تشمل المعايير المتاحة DIN وISO وSMS وIDF و3-A وRJT وASME BPE.
يعمل الصمام عن طريق تدوير الكرة بزاوية 90 درجة. عندما تتم محاذاة التجويف مع خط الأنابيب، يكون الصمام مفتوحًا؛ بعد عند دورانها بزاوية 90 درجة، فإن الجزء الصلب من الكرة يمنع مرور التدفق.
يوفر مبدأ التشغيل البسيط هذا التبديل السريع بين الأوضاع المفتوحة والمغلقة.
يوفر المقبض اليدوي تحكمًا محليًا مباشرًا للأنظمة التي يكون فيها التشغيل الآلي غير ضروري أو حيث يكون المشغلون تتطلب تجاوزًا ميكانيكيًا بسيطًا.
يقوم مشغل هوائي بتحويل الهواء المضغوط إلى حركة ربع دورة، مما يوفر سرعة أكبر وأكثر تكرارًا تشغيل خطوط الإنتاج الآلي.
يمكن لـ AVM تكوين الصمام باستخدام مشغلات هوائية مزدوجة المفعول أو نابضية الإرجاع، مما يسمح للمشترين باختيار وضع التشغيل بناءً على استراتيجية التحكم الخاصة بهم ومتطلبات موقع الفشل.
تشطيب السطح الداخلي القياسي هو Ra ≥0.8 μm، مع تشطيب Ra ≥0.4 μm اختياري للتطبيقات التي تتطلب مستوى أعلى من نعومة السطح.
تم تصميم البناء الصحي لتقليل المساحات الداخلية غير الضرورية التي قد تحتفظ ببقايا المنتج أو سوائل التنظيف.
وهذا مهم بشكل خاص للتطبيقات التي تنطوي على تغيير متكرر للمنتج أو متطلبات النظافة الصارمة.
يمكن دمج الصمام في أنظمة CIP وSIP، مما يسمح بإجراءات التنظيف والتعقيم يتم تنفيذها دون إزالة الصمام بشكل روتيني من خط الأنابيب.
توفر مقاعد PTFE واجهة الختم الأساسية حول الكرة وهي مصممة للإغلاق الموثوق أثناء التشغيل دورات الفتح والإغلاق المتكررة.
اعتمادًا على متطلبات العملية، يمكن أن توفر AVM خيارات الختم PTFE، EPDM، والسيليكون.
يجب اختيار الختم المناسب وفقًا لوسط العملية ودرجة الحرارة ومواد التنظيف الكيميائية و متطلبات التعقيم.
تم تصميم تكوين الكرة والمقعد لتوفير إغلاق محكم عند إغلاق الصمام بالكامل، مما يساعد على منع حدوث ذلك تسرب وسائط العملية غير المرغوب فيه بين دورات التشغيل.
| غرض | مواصفة |
| اسم المنتج | صمام كروي هوائي يدوي صحي كامل التجويف مكون من قطعتين |
| ماركة | التشوه الشرياني الوريدي |
| نوع الصمام | صمام كروي صحي كامل المنفذ |
| مادة الجسم | SUS304/SUS316L |
| مادة المقعد | بتف، إبدم، سيليكون |
| عملية | يدوي / هوائي |
| المحرك الهوائي | التمثيل المزدوج / عودة الربيع |
| ضغط العمل | الحد الأقصى 10 بار |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +150 درجة مئوية، حسب مادة المقعد |
| الانتهاء من السطح | را .80.8 ميكرومتر قياسي؛ را .40.4 ميكرومتر اختياري |
| اتصال | ثلاثي المشبك، اللحام التناكبي، الملولب، ذو الحواف |
| المعايير | DIN، ISO، SMS، جيش الدفاع الإسرائيلي، 3-A، RJT، ASME BPE |
| الملحقات الاختيارية | صمام الملف اللولبي، صندوق التبديل الحدي، محدد الموضع، منظم فلتر الهواء، التجاوز اليدوي، ملحقات NAMUR |
| مقاس | d | B | L | K | H | W |
| 0.75" | 15.8 | 54 | 108 | 50.5 | 52 | 133 |
| 1" | 22.1 | 56 | 112 | 50.5 | 56 | 133 |
| 1.5" | 34.8 | 68 | 136 | 50.5 | 74 | 140 |
| 2" | 47.5 | 81 | 162 | 64 | 81.5 | 163 |
| 2.5" | 60.2 | 89 | 178 | 77.5 | 96 | 180 |
| 3" | 72.9 | 100 | 200 | 91 | 110 | 182 |
| 4" | 97.4 | 115 | 230 | 119 | 140 | 195 |

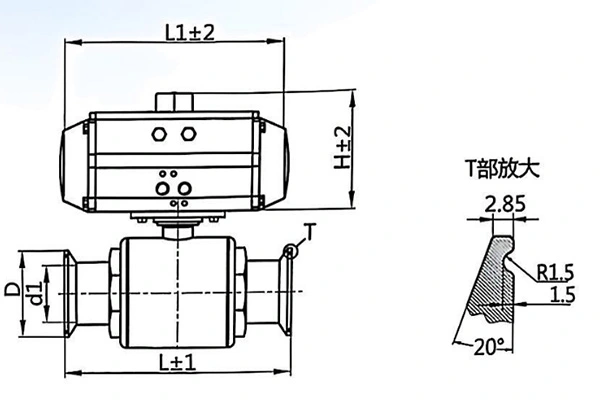

| مقاس | d | D | L | نموذج الاسطوانة |
| 1/2" | 10 | 25.5 | 75 | AT52 |
| 3/4" | 17 | 50.5 | 100 | AT52 |
| 1" | 22 | 50.5 | 120 | AT52 |
| 1 1/4" | 28 | 50.5 | 130 | AT52 |
| 1 1/2" | 35 | 50.5 | 140 | AT52 |
| 1 3/4" | 42 | 64 | 150 | AT63 |
| 2" | 47.5 | 64 | 164 | AT63 |
| 2 1/4" | 53 | 77.5 | 164 | في75 |
| 2 1/2" | 60 | 77.5 | 190 | في75 |
| 3" | 67 | 91 | 210 | في83 |
| 3 1/2" | 86 | 106 | 230 | في83 |
| 4" | 100 | 119 | 260 | في83 |
يمكن لصمام الملف اللولبي التحكم في إمداد الهواء الهوائي، مما يسمح للصمام الكروي بالاستجابة للإشارات الكهربائية الصادرة نظام التحكم الآلي.
يوفر صندوق مفتاح الحد ردود فعل موضعية مفتوحة/مغلقة، مما يساعد المشغلين أو أنظمة PLC على التأكد من الوضع الفعلي حالة الصمام.
يمكن اختيار محدد الموضع للتطبيقات التي تتطلب تحديد موضع المشغل ومراقبة العملية بشكل أكثر تحكمًا.
يساعد منظم مرشح الهواء على توفير هواء مضغوط نظيف ومنظم بشكل مناسب للمشغل الهوائي، دعم عملية مستقرة.
يوفر التجاوز اليدوي طريقة تشغيل إضافية حيث يكون تشغيل الصمام المحلي مطلوبًا أثناء ذلك التشغيل أو الصيانة أو انقطاع نظام التحكم.
يمكن استخدام الصمام في التطبيقات الصحية المتوافقة مثل أنظمة المياه النقية وأنظمة WFI والسائل المعقم النقل، وإعداد المخزن المؤقت، وأنظمة المفاعلات الحيوية، وألواح التزلج CIP/SIP.
بالنسبة للتركيبات ذات الصلة بممارسات التصنيع الجيدة (GMP)، يجب اختيار التكوين النهائي للصمام وفقًا لما ينطبق على المشروع المتطلبات الصحية والتنظيمية.
تشمل التطبيقات زراعة الخلايا، والتخمير، ومعالجة الأدوية الحيوية، وشرائح المعالجة المعقمة، و عملية توزيع السائل.
يعد التصميم ذو التجويف الكامل مفيدًا بشكل خاص عندما يكون النقل الفعال لسوائل المعالجة مطلوبًا.
يمكن تركيب الصمام في أنظمة نقل الألبان والحليب والعصير والمشروبات ومصانع الجعة والمكونات الغذائية مطلوب إغلاق صحي ومقاومة تدفق منخفضة.
تشمل التطبيقات المناسبة المستحضر والشامبو والكريم وغيرها من أنظمة نقل السوائل التجميلية المتوافقة.
من أجل التطبيقات الكيميائية الدقيقة وعالية النقاء المتوافقة، يوفر الصمام هيكلًا من الفولاذ المقاوم للصدأ، محكمًا إيقاف التشغيل، وخيارات الاتصال المرنة.
إذا كانت العملية تتطلب تدفقًا عاليًا مع الحد الأدنى من فقدان الضغط، فإن تكوين التجويف الكامل يعد اختيارًا مهمًا عامل.
اختر SUS304 أو SUS316L وفقًا لوسط العملية وظروف التآكل ومواد التنظيف الكيميائية و متطلبات الاتصال بالمنتج.
يجب اختيار PTFE أو EPDM أو السيليكون بناءً على درجة حرارة العملية الفعلية والوسيط والمواد الكيميائية CIP وSIP الظروف.
اختر التشغيل اليدوي للتحكم المحلي أو التشغيل الهوائي عندما يكون التبديل الآلي سريعًا وقابلًا للتكرار مطلوب.
قم بتأكيد التوصيل المطلوب ثلاثي المشبك أو الملحوم أو الملولب أو ذو الحواف مع DIN، ISO، SMS، معيار جيش الدفاع الإسرائيلي أو 3-A أو RJT أو ASME BPE.
بالنسبة للخطوط الآلية، حدد ما إذا كانت صمامات الملف اللولبي، أو ردود الفعل الموضعية، أو أجهزة تحديد المواقع، أو منظمات فلتر الهواء، أو NAMUR الملحقات، أو التجاوزات اليدوية مطلوبة.
إن التصميم ذو التجويف الكامل يجعل هذا الصمام مناسبًا بشكل خاص للمشترين المهتمين بفقد الضغط وصيانته نقل فعال لوسائل الإعلام.
يمكن تكوين منصة صمام واحد للتشغيل اليدوي البسيط أو التحكم الهوائي الآلي، مما يسمح المعدات للتكيف مع بيئات الإنتاج المختلفة.
يوفر الجسم المكون من قطعتين بناءًا مباشرًا لفحص وصيانة الختم الداخلي مكونات.
الأسطح المبللة المصقولة، تقليل المساحة الميتة، التوصيلات الصحية، والتوافق مع CIP/SIP هو ما يجعل الصمام مناسبة للتطبيقات التي تكون فيها قابلية التنظيف أولوية عند الشراء.
يحتوي الصمام الكروي الصحي كامل التجويف على ممر كروي مصمم ليتناسب بشكل وثيق مع القطر الداخلي لخط الأنابيب. متى مفتوح بالكامل، ويوفر مسار تدفق غير مقيد نسبيًا، مما يساعد على تقليل فقدان الضغط والاضطراب.
يوفر البناء المكون من قطعتين جسم صمام مدمج ووصولاً عمليًا إلى المكونات الداخلية للفحص والصيانة.
نعم. يوفر AVM تشغيلًا يدويًا للمقبض بالإضافة إلى تكوينات هوائية ذات عمل مزدوج أو إرجاع زنبركي المحركات.
الحد الأقصى لضغط العمل المحدد هو 10 بار. وينبغي تأكيد قدرة الضغط الفعلية وفقا ل الحجم والمواد والمقعد وظروف التشغيل المحددة.
نطاق التشغيل المحدد هو -20 درجة مئوية إلى +150 درجة مئوية، اعتمادًا على المقعد المحدد ومواد الختم.
نعم. تم تصميم البناء الصحي للتكامل مع أنظمة التنظيف CIP وSIP. الفعلي وينبغي تأكيد شروط التعقيم وفقا لمواد الختم المختارة.
تشطيب السطح القياسي هو Ra ≥0.8 μm، مع تشطيب Ra ≥0.4 μm اختياري للتطبيقات التي تتطلب سطحًا أكثر سلاسة السطح الداخلي.
تشمل التطبيقات النموذجية الأدوية والتكنولوجيا الحيوية والأغذية والمشروبات ومنتجات الألبان ومصانع الجعة ومستحضرات التجميل والمتوافقة المعالجة الكيميائية الدقيقة.
تتراوح مهلة الإنتاج القياسية من 2 إلى 4 أسابيع، اعتمادًا على كمية الطلب وتكوين الصمام والمواصفات توافر المواد. يجب على المشترين ذوي المتطلبات العاجلة تأكيد أقرب جدول إنتاج متاح مع التشوه الشرياني الوريدي.
شروط الدفع القياسية هي إيداع 30% مع دفع 70% المتبقية قبل الشحن عن طريق T/T أو L/C. للقيمة الصغيرة الطلبات، قد تكون هناك حاجة للدفع الكامل قبل الإنتاج.
يتم تعبئة الصمامات بشكل آمن باستخدام الورق المناسب والصناديق الخشبية لحماية المعدات أثناء النقل الدولي النقل وتقليل مخاطر الضرر قبل التسليم.
إذا كانت العملية الخاصة بك تتطلب قدرة تدفق عالية، وفقدان منخفض للضغط، وإيقاف سريع، وبنية صحية، فإن AVM يوفر الصمام الكروي اليدوي الصحي ذو التجويف الكامل المكون من قطعتين حلاً مرنًا لكل من التشغيل اليدوي والتشغيل اليدوي خطوط الأنابيب الصحية الآلية.
قم بتزويد AVM بحجم الصمام الخاص بك، ووسط المعالجة، وضغط العمل، ودرجة حرارة التشغيل، ومعيار الاتصال، والمقعد المواد وطريقة التشغيل لتحديد التكوين المناسب لتطبيقك.
