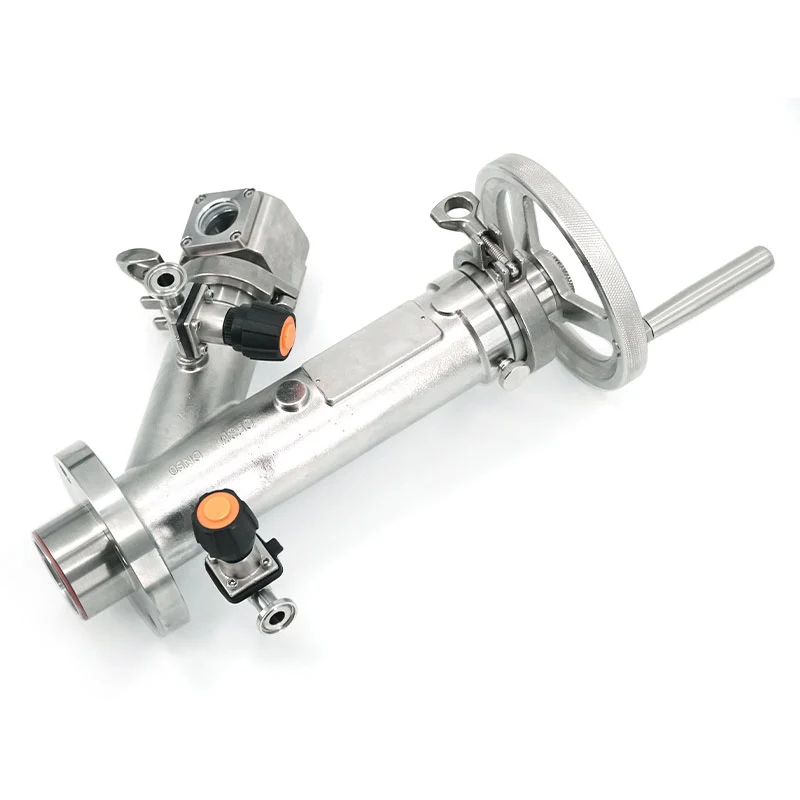

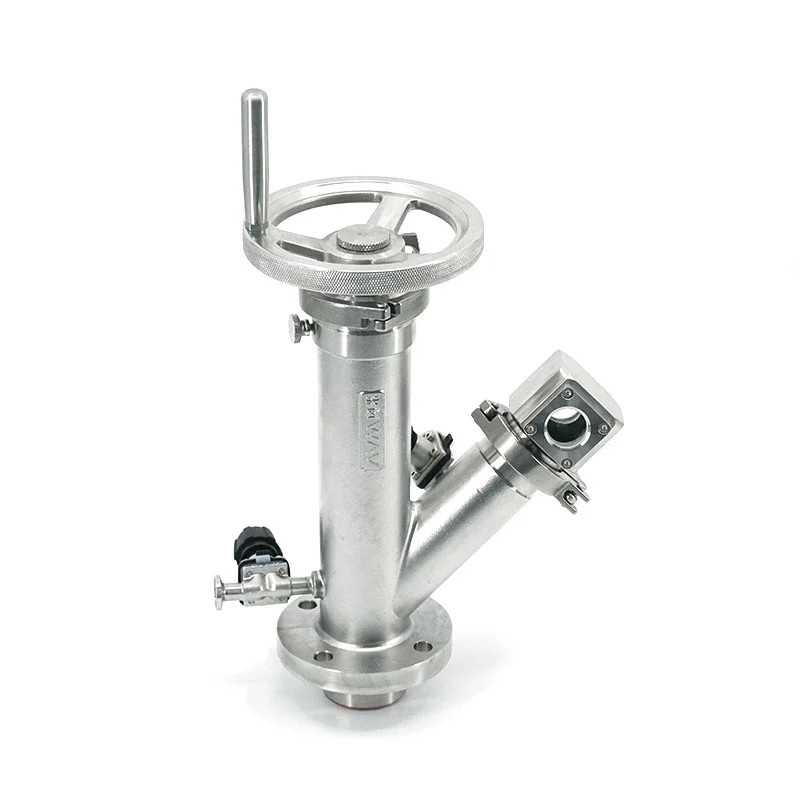

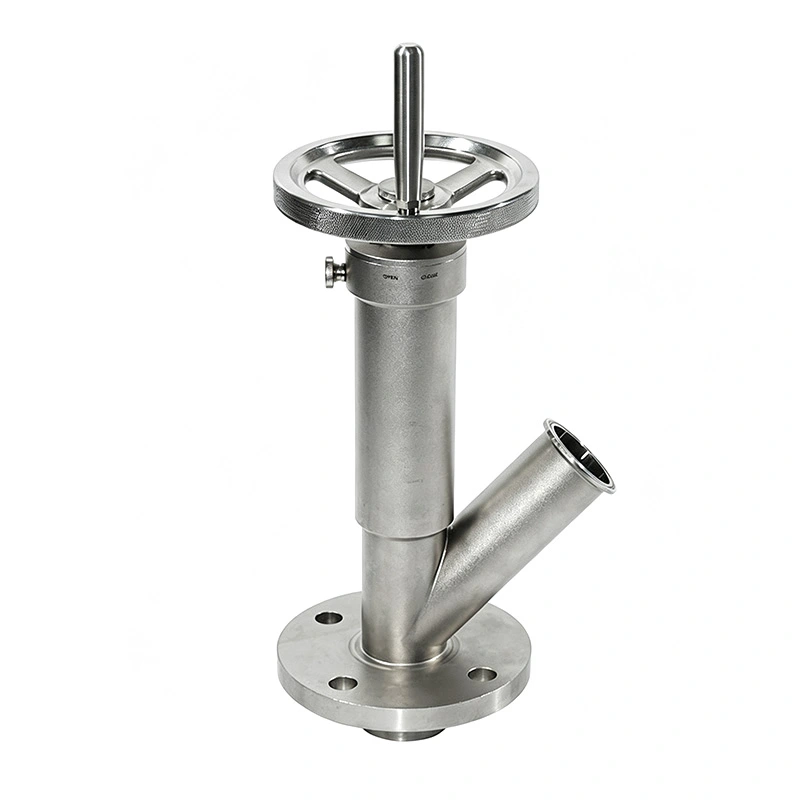

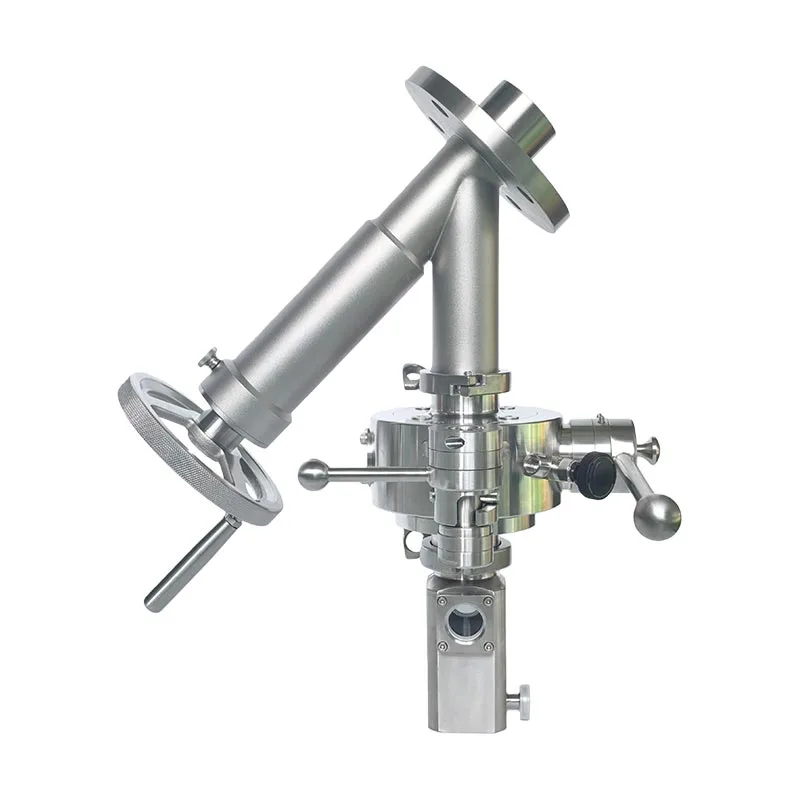

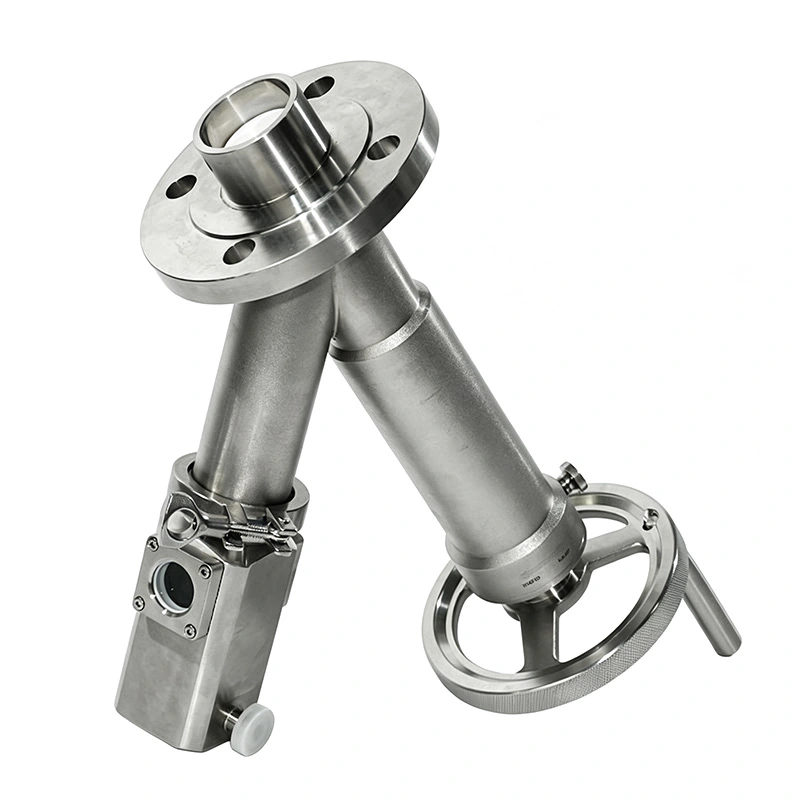

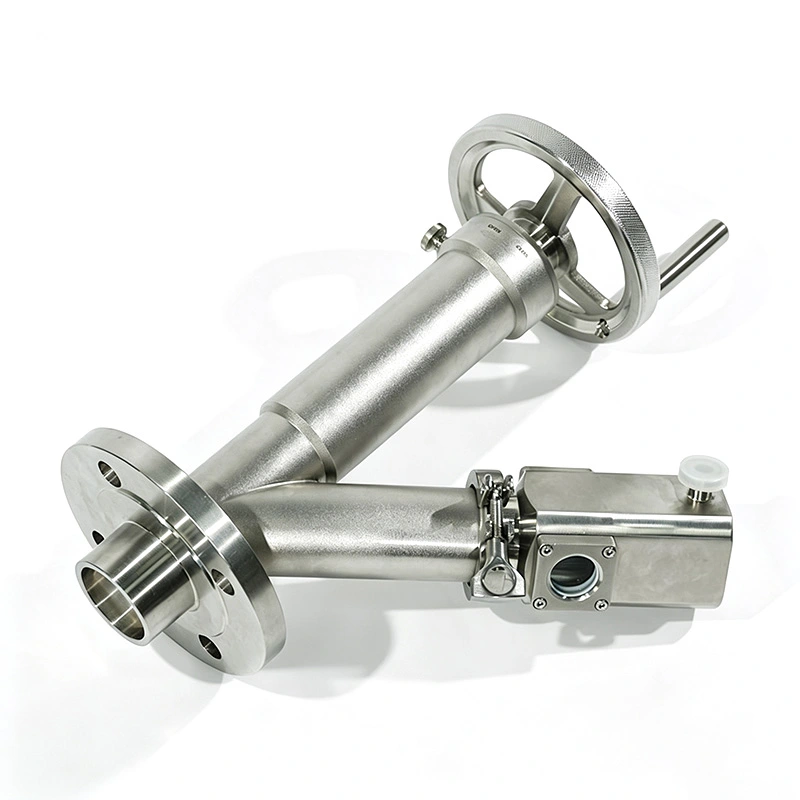

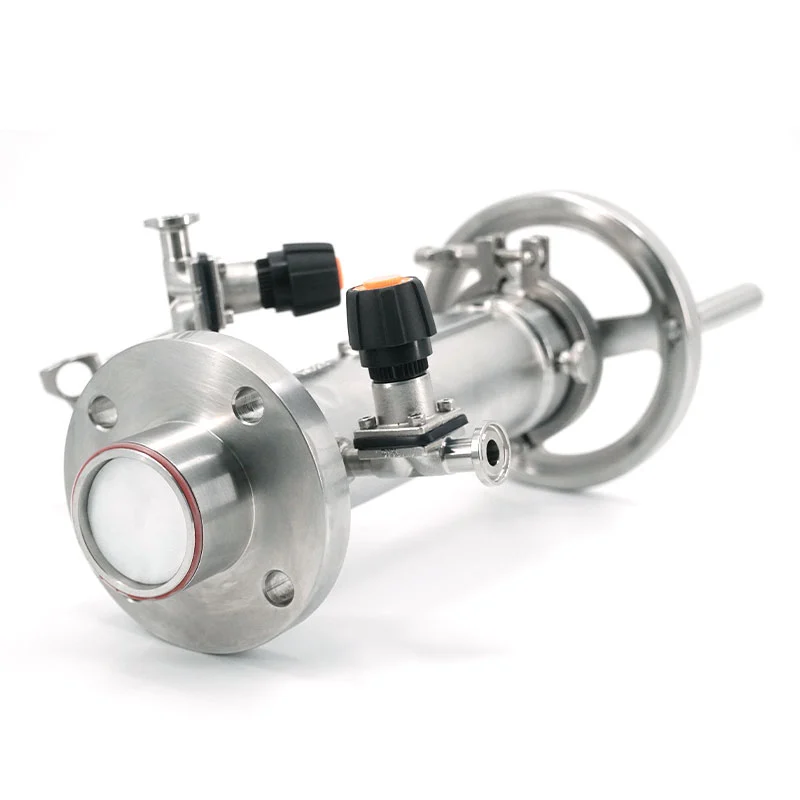

التشوه الشرياني الوريديتم تصميم صمام أخذ عينات المسحوق عالي الاحتواء المعقم لعمليات أخذ العينات المغلقة حيث حماية المشغل، يعد عقم المنتج وموثوقية العينة أمرًا بالغ الأهمية. الصمام مناسب للمفاعلات المختومة، وأوعية التخزين، خطوط الأنابيب وأنظمة نقل المسحوق التي تعمل تحت ضغط إيجابي أو سلبي. ختم المكبس المتوسع يمنع التصميم الاتصال المباشر للمواد مع الحلقات التقليدية، مما يساعد على تقليل مخاطر تسرب المواد، التلوث المتبادل وتراكم المخلفات.
تم تصنيع الصمام من الفولاذ المقاوم للصدأ SS316L، وهو يدعم التطبيقات الصعبة التي تتطلب نشاطًا عاليًا المكونات الصيدلانية والمساحيق المعقمة والمواد الكيميائية الدقيقة وغيرها من المواد الخاضعة للرقابة. يوفر AVM هذا حل أخذ العينات من خلال قدرات التصنيع الخاصة به ويعمل بموجب معايير ISO 9001 وCE والمتعلقة بإدارة الغذاء والدواء متطلبات الامتثال. يمكن للمعدات أيضًا أن تدعم إجراءات CIP وSIP، مما يساعد الشركات المصنعة على التبسيط عمليات التنظيف والتعقيم مع الحفاظ على بيئة معالجة مغلقة.
يسمح صمام أخذ عينات المسحوق المعقم عالي الاحتواء بجمع العينات دون فتح المعالجة الرئيسية نظام. ويساعد ذلك في الحفاظ على عزل النظام أثناء أخذ العينات ويقلل من التعرض المباشر بين المشغلين و مواد عالية النشاط.
يمكن استخدام الصمام في بيئات معالجة الضغط المضغوط والسلبي. يساعد هيكل الختم الخاص به الحفاظ على سلامة النظام أثناء عملية أخذ العينات، مما يجعله مناسبًا للمفاعلات وخطوط الأنابيب والمغلقة معدات معالجة المسحوق .

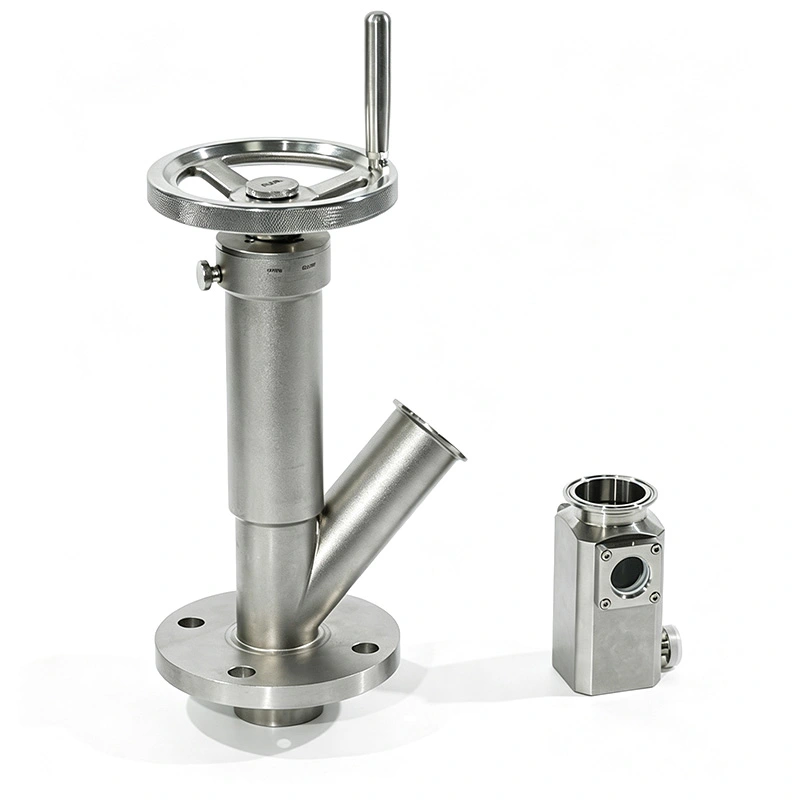

يسمح اتصال الحربة السريع بتثبيت زجاجات أخذ العينات وإزالتها بكفاءة. الاتصال الآمن يساعد على تقليل خطوات المعالجة غير الضرورية ويدعم إجراءات أخذ العينات الأكثر اتساقًا.
يتجنب هيكل المكبس المتوسع الذي تم تطويره ذاتيًا الحلقات الدائرية التقليدية في منطقة تلامس المواد الأولية. هذا يساعد التصميم على تقليل المخاوف المرتبطة بشيخوخة الختم وتساقط الجسيمات وتراكم المواد في الحالات الحرجة بيئات أخذ العينات.
تم تصميم مسار التدفق الداخلي لتقليل المناطق التي يصعب تنظيفها. من خلال تقليل احتباس المسحوق المحتمل، فإن يدعم الصمام أخذ عينات أكثر تمثيلاً ويساعد على تبسيط متطلبات التحقق من صحة التنظيف.
إن صمام أخذ عينات المسحوق المعقم عالي الاحتواء متوافق مع عمليات CIP وSIP. التنظيف والبخار يمكن إجراء التعقيم دون الإزالة الروتينية للصمام من نظام المعالجة، مما يدعم المزيد التحولات الإنتاجية الفعالة.
في إنتاج الأدوية والمواد الكيميائية المتخصصة، يجب أن تمثل العينة بدقة المادة الموجودة داخل المنتج عملية. يساعد التصميم الداخلي لصمام أخذ عينات المسحوق المعقم عالي الاحتواء على تقليل تأثير بقايا المواد والتعرض الخارجي غير المنضبط أثناء إجراء أخذ العينات.
يمكن استخدام الصمام للمساحيق والحبيبات والمعاجين والسوائل ووسائط المعالجة الأخرى حيث يتم التحكم في العينة مطلوب جمع. مبدأ التشغيل المغلق الخاص به ذو أهمية خاصة للتطبيقات التي تتكرر فيها تعد الاختبارات المعملية والتحقق من جودة العملية جزءًا من التحكم الروتيني في الإنتاج.
| غرض | المعلمة |
| مادة الجسم | SS316L |
| هيكل الختم | توسيع المكبس، لا يوجد حلقات O الاتصال |
| أحجام الاتصال | DN15-DN25 (1/2"-1") |

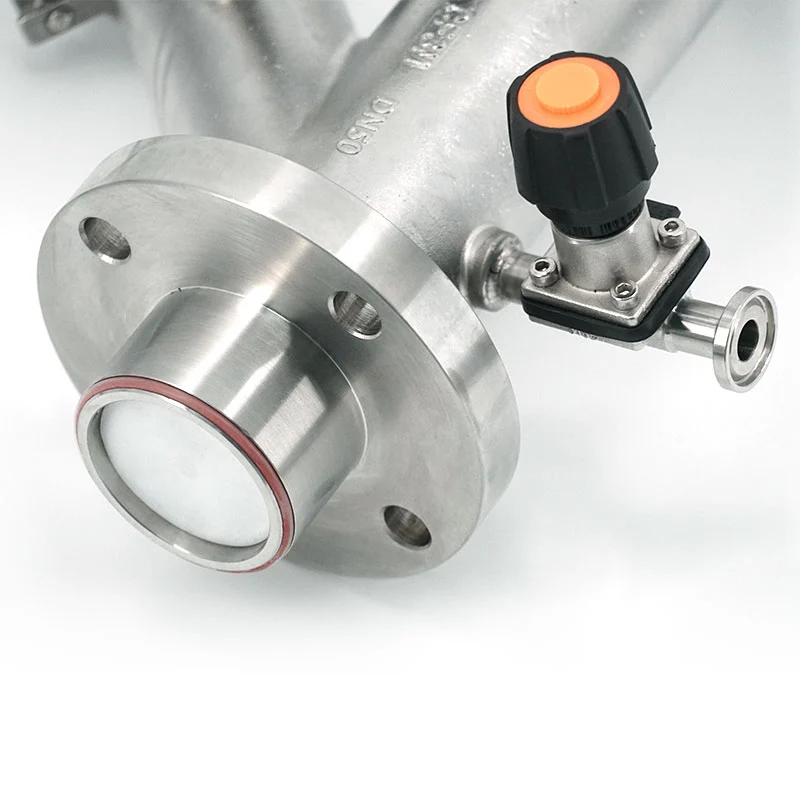

| أنواع الاتصال | المشبك، نهاية اللحام، شفة |
| أقصى ضغط التشغيل | 6 بار |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +150 درجة مئوية (اعتمادًا على مادة الختم) |

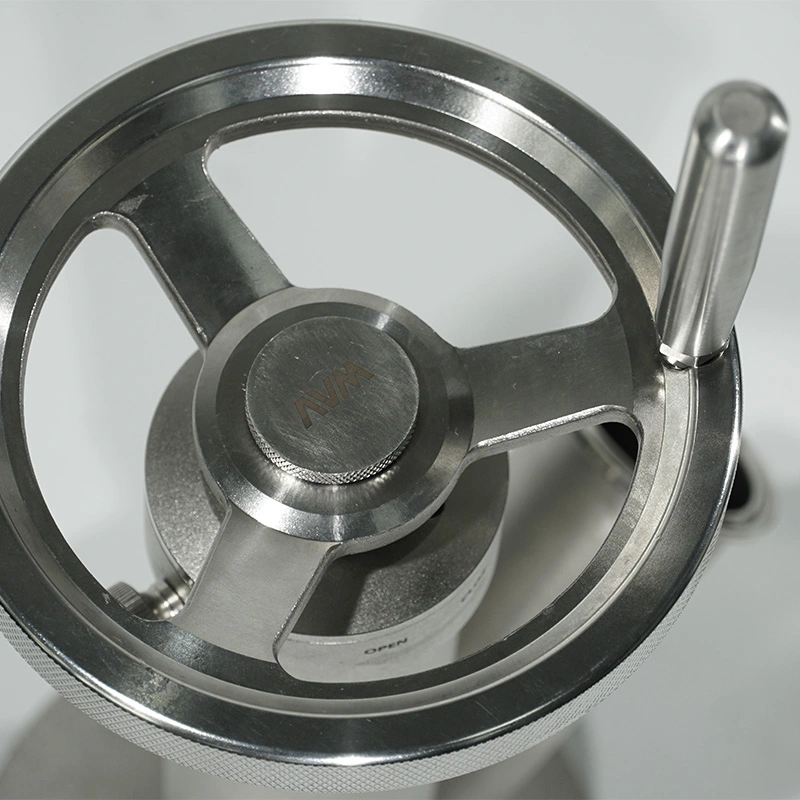

| وضع التشغيل | يدوي |
| التنظيف والتعقيم | متوافق مع CIP/SIP |
يتم تصنيع جسم الصمام من الفولاذ المقاوم للصدأ SS316L للتطبيقات التي تتطلب مقاومة للتآكل و معدات العمليات الصحية. تقوم شركة AVM بتصنيع معدات أخذ العينات الخاصة بها مع الاهتمام بتتبع المواد، اتساق المعالجة ومراقبة الجودة.
تحمل AVM شهادات ISO 9001 وCE وFDA أو دعم الامتثال المطبق على المنتجات ذات الصلة متطلبات الاتصال المادي. يمكن توفير الوثائق الفنية الداعمة ووثائق التحقق وفقًا لـ متطلبات المشروع، مما يساعد العملاء على تقييم المعدات لبيئات الإنتاج المنظمة.
يمكن استخدام صمام أخذ عينات المسحوق المعقم عالي الاحتواء لإنتاج API ومعالجة HPAPI والتحبيب الأنظمة، ونقل المسحوق المغلق، وأوعية التفاعل، ومعدات التخزين حيث يلزم أخذ العينات الخاضعة للرقابة.
إنها مناسبة لتطبيقات أخذ العينات الخاضعة للرقابة والتي تشمل أنظمة التخمير والمفاعلات الحيوية والمعقمة الاستعدادات، ووسائط الثقافة، وغيرها من العمليات التي تتطلب الاهتمام بالعقم ومكافحة التلوث.
بالنسبة للمواد الكيميائية عالية النقاء، والمحفزات، والمساحيق المؤكسدة، والوسائط الخاضعة للرقابة، يوفر الصمام خيار أخذ العينات المغلقة الذي يمكن دمجه في معدات العمليات وإجراءات مراقبة الجودة.
يمكن أن يدعم الصمام أيضًا أخذ عينات من المكونات المسحوقة والمواد النهائية حيث يتم التعامل الصحي التحقق من جودة الدفعة مهم.
شهدت إحدى الشركات الصينية المصنعة لواجهة برمجة التطبيقات (API) المضادة للورم، والتي تنتج مواد سامة للخلايا من درجة OEB5، بقايا مسحوق، المخاوف المتعلقة بتلوث مكونات الختم، وتسرب الغبار عند استخدام الصمامات الكروية التقليدية لأخذ العينات. هذه أدت إلى زيادة متطلبات التنظيف وأدت إلى تكرار إجراءات أخذ العينات والاختبار.
عملت الشركة المصنعة مع AVM لتركيب صمامات DN20 مخصصة على المفاعلات وصوامع التحبيب. وفقا ل نتائج المشروع المقدمة، أدت ترقية المعدات إلى تحسين كفاءة أخذ العينات وتقليل متطلبات الصيانة:
يتحكم الهيكل الداخلي الأمثل في انحراف بيانات العينة إلى حدود 0.3%. تم تقليل التصميم الخالي من الحلقة تكاليف استبدال مكونات الختم السنوية بنسبة 75% وتقصير وقت التنظيف عبر الإنترنت بنسبة 40%. وقت عملية أخذ العينات تم تقليص زمن العمل من 20 دقيقة تقريبًا إلى 6 دقائق، في حين تم تشغيل ثلاثة خطوط إنتاج لمدة خطين سنوات دون حدوث تسرب أو تلوث.
عند اختيار صمام أخذ عينات المسحوق المعقم عالي الاحتواء، غالبًا ما يحتاج المشترون إلى تأكيد أكثر من ذلك حجم الصمام. يمكن أن يدعم AVM مناقشات التكوين التي تغطي نوع الاتصال وموقع التثبيت والعملية الضغط ودرجة حرارة التشغيل وخصائص المواد والتوافق مع الاحتواء المحيط المعدات.
يمكن تقييم الصمام من أجل تكامله مع المفاعلات المغلقة وخطوط الأنابيب وأنظمة نقل المسحوق وما يتصل بها معدات عالية الاحتواء. يساعد هذا الأسلوب المشترين على تحديد تكوين العينات بناءً على عمليتهم الفعلية الظروف بدلا من الاعتماد فقط على الأبعاد القياسية.
يستخدم صمام أخذ عينات المسحوق المعقم ذو الاحتواء العالي هيكل ختم المكبس المتوسع ويتجنبه حلقات O تقليدية في تجويف ملامسة المواد الأولية. وهذا يساعد عند دمجه مع التصميم الداخلي الصحي تقليل تراكم البقايا المحتملة ودعم التطبيقات التي تتطلب مستوى أعلى من الاحتواء قابلية التنظيف.
نعم. تم تصميم الصمام لدعم إجراءات CIP وSIP. في تكوينات النظام المناسبة والتنظيف والبخار يمكن إجراء التعقيم في مكانه، مما يقلل الحاجة إلى التفكيك الروتيني.
نعم. يمكن تكوين الصمام لكل من بيئات الضغط السلبي والعمليات المضغوطة ضمن حدوده المحددة معلمات التشغيل. يجب أن يعتمد الاختيار النهائي على ضغط العملية الفعلي ودرجة الحرارة والوسائط الخصائص ومتطلبات اتصال النظام.
يجب على المشترين تقديم معلومات مثل وسيط المعالجة وخصائص الجسيمات وضغط التشغيل ودرجة الحرارة معيار الاتصال وحجم الوعاء أو خط الأنابيب وتكرار أخذ العينات وإجراءات التنظيف أو التعقيم المطلوبة. تساعد هذه المعلومات AVM في التوصية بالتكوين المناسب للعملية المقصودة.
