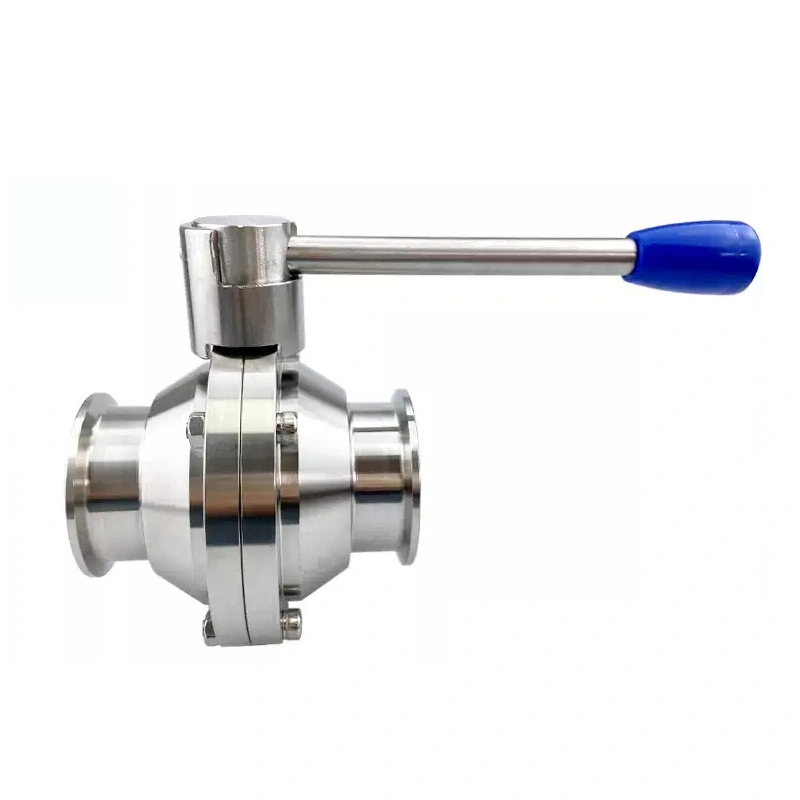

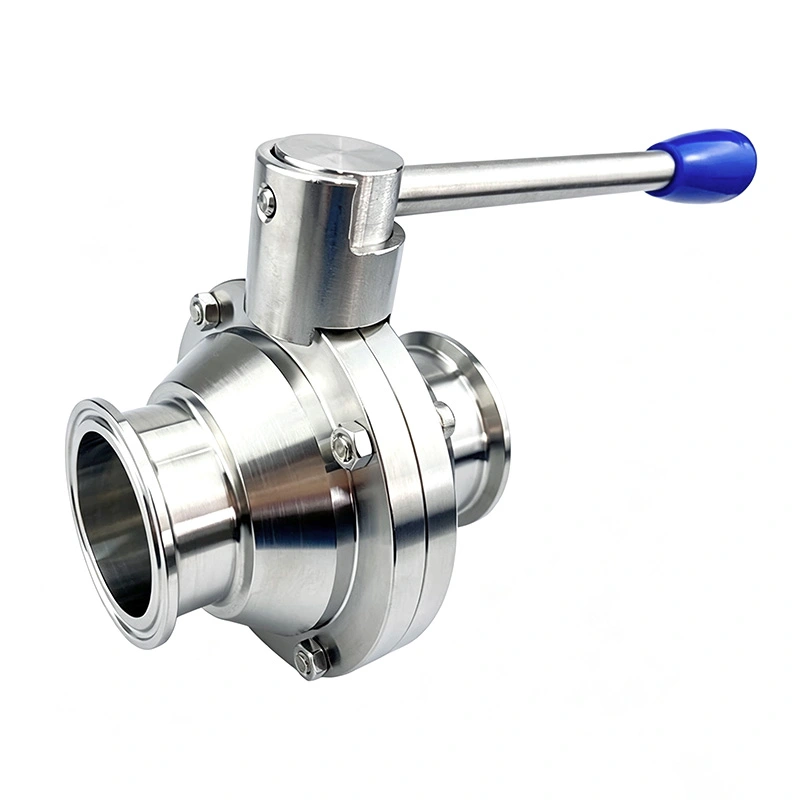

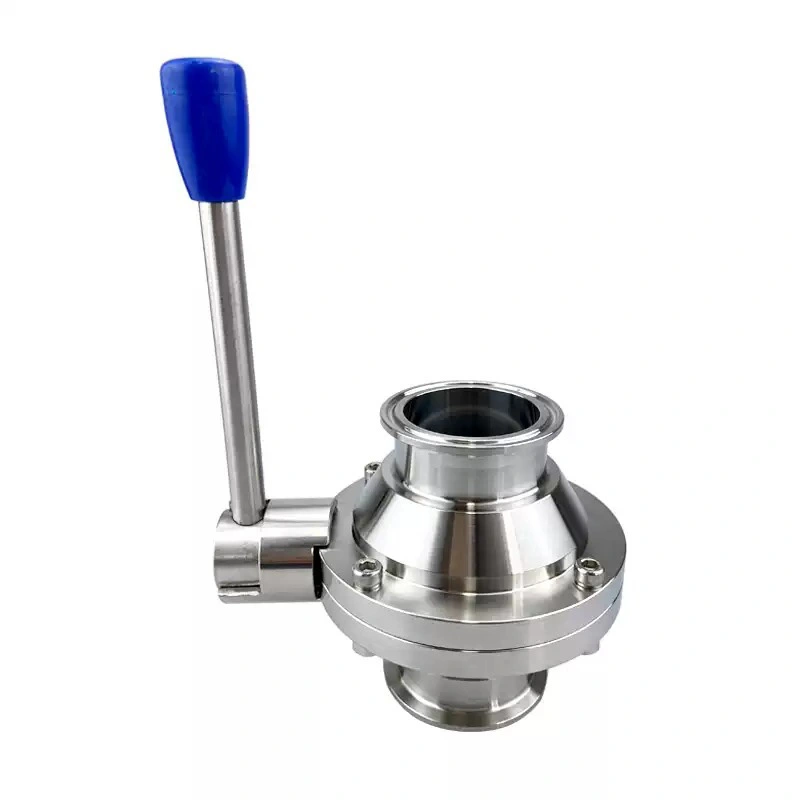

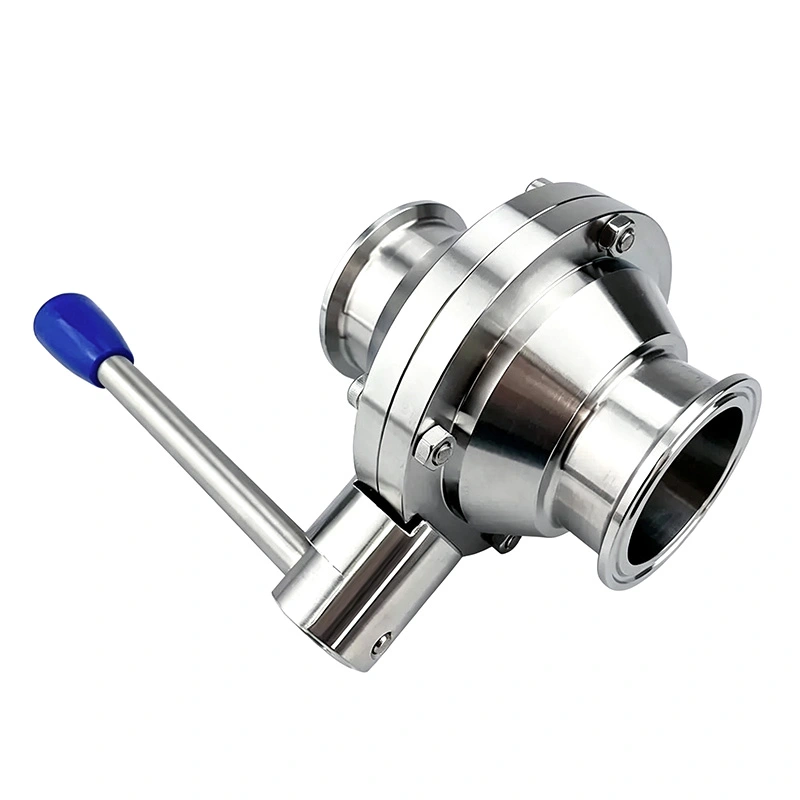

يتوفر الصمام الكروي من نوع الفراشة الصحية بتكوينات التشغيل اليدوية والآلية. غير القابل للصدأ البناء الفولاذي ومسار التدفق الصحي يجعله مناسبًا للأغذية والمشروبات ومنتجات الألبان والأدوية التكنولوجيا الحيوية ومستحضرات التجميل وأنظمة المعالجة الكيميائية الدقيقة المتوافقة.
تغير الكرة الداخلية من نوع الفراشة منطقة التدفق الفعالة أثناء دوران الصمام. وهذا يسمح للمشغلين اضبط تدفق العملية بين المواضع المفتوحة والمغلقة بالكامل وفقًا لمتطلبات الإنتاج.
يعد ممر التدفق المفتوح نسبيًا مناسبًا للمنتجات ذات اللزوجة العالية حيث يمكن تقييد التدفق المفرط تؤثر على أداء النقل وتشمل التطبيقات النموذجية منتجات الألبان، والأغذية السائلة، ومستحضرات التجميل، و سوائل عملية متوافقة.
يمكن استخدام الصمام الكروي من نوع الفراشة الصحية لبعض الوسائط السائلة التي تحتوي على جزيئات معلقة أو ناعمة. يجب التأكد من حجم الجسيمات والتركيز واللزوجة ودرجة الحرارة ومعدل التدفق قبل اختيار الصمام لعملية محددة.
يوفر المقبض ذو الـ 12 موضعًا زيادات ضبط تبلغ 15 درجة تقريبًا، مما يسمح للمشغلين باختيار التكرار مواقف التدفق المتوسطة. إنها مناسبة للعمليات التي تتطلب ضبطًا دقيقًا للتدفق اليدوي.
يوفر مقبض السحب ذو الأربعة مواضع عدة أوضاع تشغيل محددة لتسهيل الضبط اليدوي. إنه كذلك مناسبة عندما تستخدم العملية إعدادات التدفق المحددة مسبقًا بدلاً من التنظيم المستمر.
يجب تحديد تكوين المقبض وفقًا لدقة الضبط المطلوبة. الإصدار ذو 12 موضعًا هو مناسب للتنظيم اليدوي الدقيق، في حين أن الإصدار ذو الأربعة أوضاع مناسب لإعدادات التدفق الأبسط.
يقوم المحرك الهوائي بتحويل حركة الهواء المضغوط إلى حركة دوارة بزاوية 90 درجة تقريبًا، مما يسمح بصمام سريع تحديد المواقع. إنها مناسبة لخطوط الإنتاج المجهزة بأنظمة التحكم الهوائية.
يمكن اختيار التشغيل الكهربائي عندما تتطلب العملية وضع صمام يتم التحكم فيه كهربائيًا أو متى الهواء المضغوط غير متوفر.
يمكن دمج الصمام المشغل مع PLC وأنظمة التحكم الأخرى، مما يسمح بوضع الصمام للعمل معًا بالمضخات والخزانات ومعدات التعبئة وآلات المعالجة الأخرى.
تم تصميم الكرة الداخلية خصيصًا لتوفير فتحة تدفق يمكن التحكم فيها أثناء الدوران. وهذا يسمح للصمام لإجراء تعديل التدفق بالإضافة إلى إغلاق خط الأنابيب.
عندما يقترب الصمام من وضع الفتح الكامل، يوفر ممر التدفق طريقًا خاليًا من العوائق نسبيًا للصمام وسط المعالجة، مما يساعد على تقليل المقاومة غير الضرورية أثناء نقل السائل.
عندما تدور الكرة بعيدًا عن الوضع المفتوح بالكامل، تقل مساحة التدفق المتاحة. وهذا يوفر وظيفة التحكم في التدفق المتوسطة دون الحاجة إلى صمام تنظيم منفصل.
SUS304 مناسب لتطبيقات المعالجة الصحية العامة والأغذية والمشروبات ومستحضرات التجميل المتوافقة مقاومة التآكل القياسية تلبي متطلبات العملية.
يمكن اختيار SUS316L لظروف الاتصال بالمنتج الأكثر تطلبًا حيث تكون مقاومة التآكل أعلى وأكثر صرامة هناك حاجة لمتطلبات المواد.
يجب اختيار مادة الختم وفقًا لوسط العملية ودرجة الحرارة ومواد التنظيف الكيميائية ظروف التعقيم. يجب على المشترين تقديم ظروف التشغيل الفعلية عند طلب مناسبة التكوين.
عندما يتم محاذاة ممر التدفق الداخلي مع خط الأنابيب، يوفر الصمام أقصى مساحة تدفق متاحة له عملية نقل الوسائط.
عندما تدور الكرة إلى موضع متوسط، يتم تقييد منطقة التدفق جزئيًا. يستخدم هذا الموقف ل السيطرة على تدفق العملية وفقا لظروف الإنتاج المطلوبة.
عندما تصل الكرة إلى الوضع المغلق، يتم حظر ممر التدفق ويوفر هيكل الختم الإغلاق بين الجانبين العلوي والسفلي.
| غرض | مواصفة |
| اسم المنتج | الفراشة الصحية نوع الكرة صمام |
| ماركة | التشوه الشرياني الوريدي |
| نوع الصمام | صمام كروي من نوع الفراشة |
| مادة الجسم | SUS304/SUS316L |
| عملية | يدوي / هوائي / كهربائي |
| مقبض يدوي | 12-المقام/4-المنصب |
| آلية التشغيل | 90 درجة الروتاري |
| اتصال | المشبك الصحي وخيارات الاتصال المتوافقة |
| وسائل الإعلام التطبيقية | السوائل / السوائل اللزجة / السوائل المحتوية على جزيئات متوافقة |
| الانتهاء من السطح | وفقا لمتطلبات المعالجة الصحية |
| الصناعات التطبيقية | الأغذية والمشروبات / منتجات الألبان / الأدوية / التكنولوجيا الحيوية / مستحضرات التجميل / المواد الكيميائية الدقيقة |

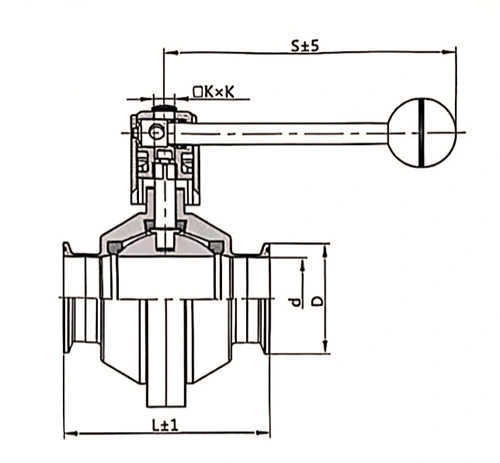

| مقاس | d | D | L | S |
| 3/4" | 16 | 50.5 | 80 | 115 |
| 1" | 22.1 | 50.5 | 80 | 115 |
| 1 1/4" | 28 | 50.5 | 80 | 115 |
| 1 1/2" | 34.9 | 50.5 | 100 | 128 |
| 2" | 47.5 | 64 | 105 | 128 |
| 2 1/2" | 59.5 | 77.5 | 125 | 160 |
| 3" | 72.2 | 91 | 134 | 160 |
| 3 1/2" | 85 | 106 | 140 | 185 |
| 4" | 98 | 119 | 170 | 185 |
يمكن استخدام الصمام الكروي من نوع الفراشة الصحية للتحكم في نقل الحليب واللبن والعصير والصلصات والسوائل المكونات الغذائية، وغيرها من المنتجات المتوافقة التي تتطلب تعديل التدفق الصحي.
وتشمل التطبيقات النموذجية نقل السوائل الصيدلانية، وإعداد المخزن المؤقت، ومعدات المعالجة الحيوية، والنقاء العالي التعامل مع السوائل، وأنابيب العمليات الصحية المتوافقة.
يمكن استخدام الصمام للشامبو والغسول والكريم وغيرها من مستحضرات التجميل حيث يتم التحكم في اللزوجة يعد نقل السائل من الاعتبارات العملية المهمة.
بالنسبة للوسائط الكيميائية المتوافقة، يمكن تطبيق الصمام على أنظمة نقل السوائل والتحكم في العمليات التي تتضمن المواد اللزجة أو التي تحتوي على جزيئات. يجب تقييم توافق المواد والختم وفقًا لـ التركيب الكيميائي الفعلي.
قم بتوفير اسم الوسيط واللزوجة ومحتوى الجسيمات والتركيز ودرجة حرارة التشغيل لأن هذه العوامل تؤثر بشكل مباشر على اختيار الصمام ومواد الختم.
إذا تم استخدام الصمام بشكل أساسي للعزل، فقد يكون تكوين التشغيل الأساسي كافيًا. إذا كان التدفق المتوسط يلزم التعديل، وينبغي النظر في المقبض ذي الـ 12 موضعًا أو التكوين المُشغل.
يجب أن يتطابق حجم الصمام وأبعاد التوصيل مع نظام الأنابيب الصحية الحالي. توفير المطلوب الحجم الاسمي ونوع الاتصال عند طلب عرض الأسعار.
للتشغيل اليدوي، حدد نوع المقبض المطلوب. بالنسبة للتطبيقات الآلية، حدد هوائيًا أو كهربائيًا التشغيل وتوفير ظروف التحكم المتاحة.
يتم فحص أبعاد الصمام وواجهات التوصيل الصحي وفقًا للتكوين المحدد من قبل شحنة.
يتم فحص التكوينات اليدوية والمُشغلة للتأكد من الحركة الصحيحة والموضع وفقًا لما تم تحديده آلية التشغيل.
يتم حماية الجسم المصنوع من الفولاذ المقاوم للصدأ وأطراف التوصيل أثناء المناولة والتعبئة لتقليل مخاطر حدوث ذلك الخدوش والتشوه والتلوث أثناء النقل.
تستخدم شركة AVM عبوة واقية مناسبة للنقل الدولي. يمكن ترتيب الحالات الورقية والخشبية وفقًا لحجم الصمام وتكوين التشغيل ومتطلبات الشحن.
يتم استخدامه لكل من تنظيم التدفق والإغلاق في خطوط أنابيب العمليات الصحية، خاصة في حالة التدفق المتوسط مطلوب التعديل.
نعم. تم تصميم الصمام للتطبيقات التي تتضمن سوائل لزجة، على الرغم من أن الملاءمة الفعلية تعتمد على ذلك اللزوجة ودرجة الحرارة ومعدل التدفق وخصائص الوسط المحدد.
ويمكن اعتباره مناسبًا للسوائل المحتوية على جزيئات متوافقة. حجم الجسيمات والتركيز والصلابة والعملية يجب التأكد من الشروط قبل الاختيار.
يوفر المقبض ذو الـ 12 موضعًا زيادات ضبط تبلغ 15 درجة تقريبًا لتحديد موضع التدفق اليدوي بشكل أفضل. ال يوفر المقبض ذو 4 أوضاع عدة أوضاع محددة مسبقًا لتشغيل أسهل.
نعم. تتوفر خيارات التشغيل الهوائية والكهربائية للتكامل مع أنظمة المعالجة الآلية.
توفير حجم الصمام، ووسط العملية، واللزوجة، وخصائص الجسيمات، ودرجة الحرارة، والضغط، والتدفق المطلوب المعدل ونوع الاتصال وطريقة التشغيل اليدوية أو الآلية المفضلة.
