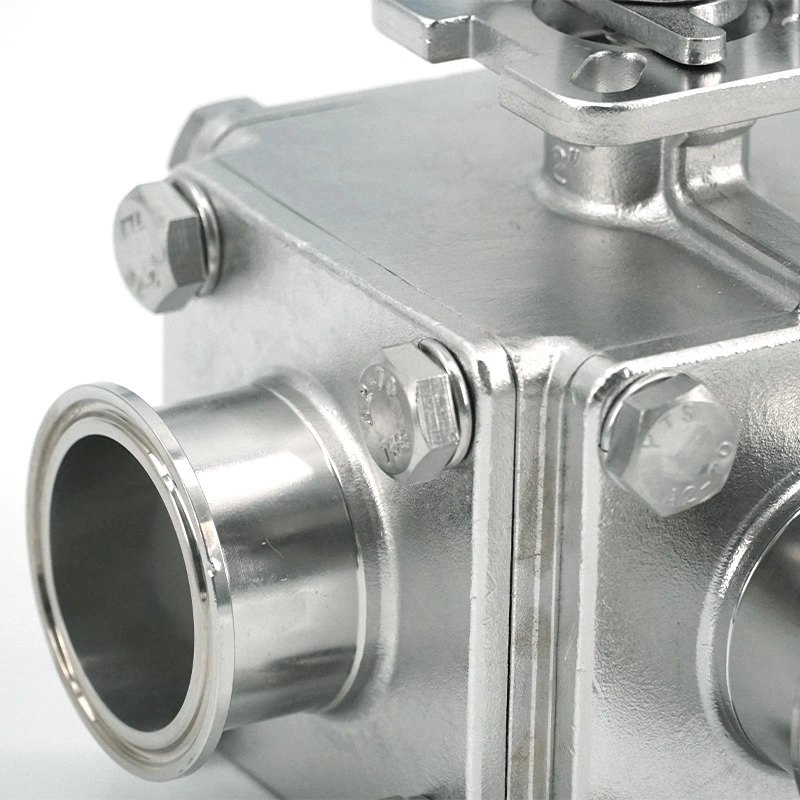

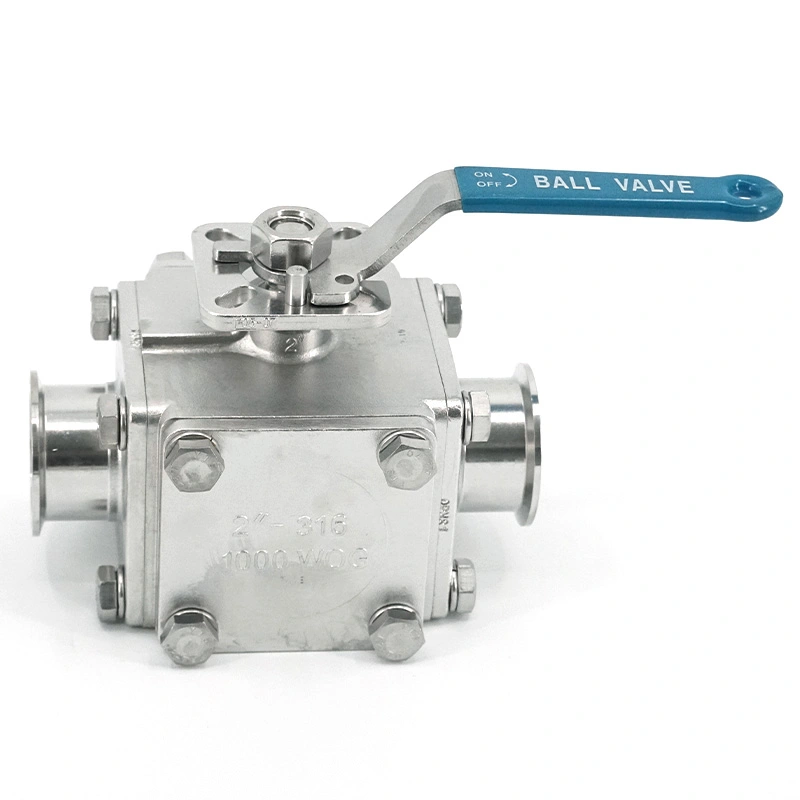

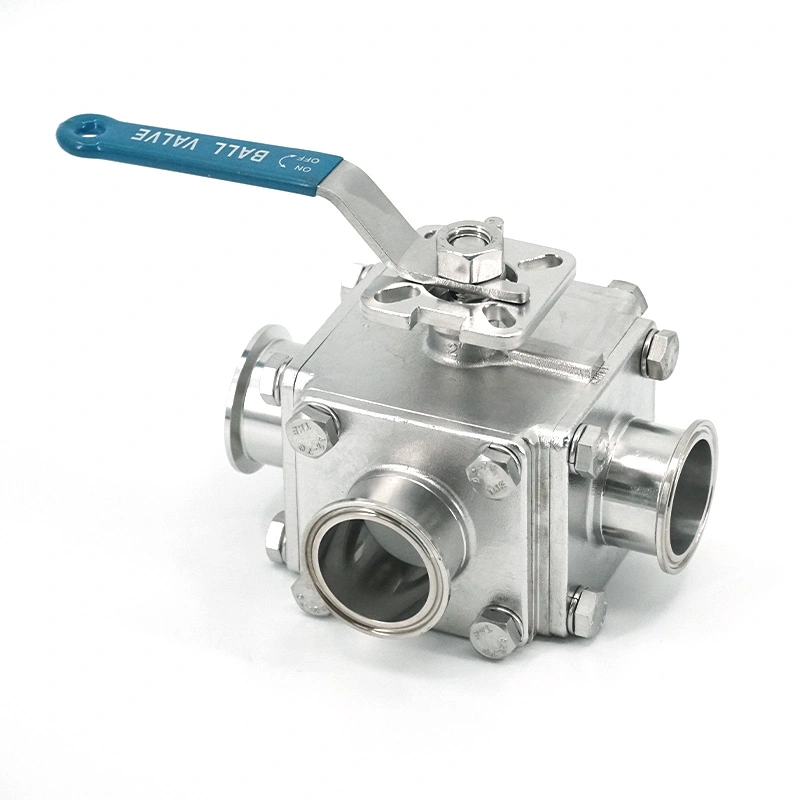

متوفر بتكوينات L-Port وT-Port الكروية، يمكن لصمام الكرة الهوائي الصحي ثلاثي الاتجاهات أن استيعاب متطلبات توجيه التدفق المختلفة. الجسم من الفولاذ المقاوم للصدأ، والأسطح المبللة المصقولة، هيكل المقعد ذو التجويف المصغر، والتشغيل الهوائي ربع دورة يجعله مناسبًا للأدوية، التكنولوجيا الحيوية والأغذية والمشروبات ومنتجات الألبان ومستحضرات التجميل وأنظمة المعالجة الصحية الأخرى.
تقوم كرة L-Port بتوصيل منفذين مع عزل المنفذ الثالث. إنها مناسبة عندما يلزم وجود دفق عملية واحد يتم التبديل بين خطي أنابيب مختلفين، مثل الاختيار بين خزانين، أو طرق النقل، أو منافذ المعالجة.
توفر كرة T-Port اتصالاً أكثر مرونة بين منافذ الصمامات الثلاثة. اعتمادا على موقف الكرة، يمكن توصيل أو عزل خطوط الأنابيب المختلفة، مما يجعلها مناسبة للتوزيع والنقل توجيه العملية متعدد الاتجاهات.
يجب تحديد تكوين L-Port أو T-Port وفقًا لترتيب خطوط الأنابيب الفعلي والمطلوب تبديل المواقف. بالنسبة للأنظمة المعقدة، يمكن للمشترين تقديم مخطط تدفق العملية حتى يتمكن AVM من التحقق من المطلوب مسار التدفق قبل الإنتاج.
يقوم المحرك الهوائي بتدوير ساق الصمام بمقدار 90 درجة لتغيير موضع الكرة وإعادة توجيه العملية وسائل الإعلام. توفر آلية ربع الدورة هذه إمكانية التبديل المباشر بين مسارات التدفق المحددة مسبقًا.
يستخدم التكوين مزدوج المفعول الهواء المضغوط لحركة الفتح والإغلاق. انها مناسبة ل الأنظمة الآلية التي تتطلب التحكم الهوائي في كلا الاتجاهين.
يستخدم تكوين الربيع العودة الهواء المضغوط لاتجاه واحد وقوة الربيع للحركة المعاكسة. ذلك يمكن تحديده عندما تتطلب العملية وضعًا افتراضيًا محددًا بعد فقدان مصدر الهواء.
يمكن دمج المحرك الهوائي مع صمامات الملف اللولبي، وصناديق التبديل الحدية، وأجهزة تحديد المواقع، وفلتر الهواء المنظمين. تسمح هذه المكونات بدمج الصمام مع PLC أو أنظمة التحكم في العمليات الأخرى عن بعد التبديل.
تم تصميم الهيكل الداخلي لتقليل التجاويف غير الضرورية حول الكرة والمقعد. وهذا يساعد على الحد الاحتفاظ بوسائط العملية أثناء تبديل التدفق ويدعم التشغيل الصحي حيث يتم تغيير المنتجات بشكل متكرر.
يعمل تصميم المقعد المملوء بالتجويف على تقليل المساحة المتاحة حول منطقة الختم حيث يمكن لبقايا العملية تتراكم. يدعم هذا البناء سهولة التنظيف ويساعد على تقليل نقاط التلوث المحتملة.
التشطيب القياسي للسطح الداخلي هو Ra ≥0.8 μm، مع تشطيب Ra ≥0.4 μm الاختياري المصقول كهربائيًا. أكثر سلاسة يمكن أن يقلل السطح من التصاق المنتج ويسهل تنظيف مناطق ملامسة المنتج.
تم تصميم الصمام الكروي الصحي المربع ثلاثي الاتجاهات للتكامل في أنظمة CIP وSIP المناسبة، مما يسمح بتنفيذ إجراءات التنظيف والتعقيم أثناء بقاء الصمام مثبتًا. CIP الفعلي ويجب التحقق من شروط SIP مقابل المقعد المحدد ومواد الختم.
توفر AVM تكوينات من الفولاذ المقاوم للصدأ SUS304 وSUS316L. يمكن اختيار SUS316L للتطبيقات التي تتطلب مقاومة أعلى للتآكل أو ظروف ملامسة أكثر تطلبًا للمنتج.
يوفر PTFE ختمًا موثوقًا ومقاومة كيميائية للعديد من تطبيقات العمليات الصحية المتوافقة. لها يجب التأكد من الملاءمة وفقًا لوسط العملية وعوامل التنظيف ودرجة حرارة التشغيل.
يمكن اختيار EPDM والسيليكون لتطبيقات المعالجة الصحية المتوافقة وفقًا لوسط المعالجة، درجة الحرارة ومتطلبات التنظيف وظروف التعقيم.
FKM متاح للتطبيقات التي تتطلب مقاومة مناسبة للمواد الكيميائية وظروف التشغيل المحددة. يجب التأكد من التوافق قبل الاختيار.
توفر الكرة المُصنعة بدقة وهيكل المقعد الصحي الغلق بين مسارات التدفق المحددة، مما يساعد على منع حدوث ذلك الاتصالات غير المرغوب فيها بين المنافذ المعزولة.
يتيح هيكل الغلق المرن للمقعد استيعاب التغيرات الطبيعية في ظروف التشغيل، مما يساعد في الحفاظ عليه الاتصال بين الكرة والمقعد أثناء التبديل المتكرر.
تم تصميم الكرة والمقعد المصنوعين بدقة من أجل دوران سلس مع عزم دوران تشغيل يمكن التحكم فيه، مما يسمح بذلك مشغل هوائي لتشغيل الصمام بكفاءة.
تعتبر آلية التشغيل بزاوية 90 درجة مناسبة لأنظمة العمليات حيث يلزم تغيير مسارات التدفق بشكل متكرر أثناء ذلك الإنتاج أو النقل أو التنظيف أو تغيير المنتج.
| غرض | مواصفة |
| اسم المنتج | صمام كروي صحي هوائي مربع ثلاثي الاتجاهات |
| ماركة | التشوه الشرياني الوريدي |
| نوع الصمام | صمام كروي صحي ثلاثي الاتجاهات |
| تكوين الكرة | منفذ L / منفذ T |
| مادة الجسم | SUS304/SUS316L |
| مادة الختم | PTFE / EPDM / سيليكون / FKM |
| المحرك | هوائي مزدوج التمثيل / عودة الربيع |
| زاوية الدوران | 90 درجة |
| ضغط التشغيل | يصل إلى 5 بار، حسب الحجم |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +180 درجة مئوية، حسب مادة المقعد |
| تشطيب السطح الداخلي | را .80.8 ميكرومتر قياسي |
| تشطيب سطحي اختياري | Ra .40.4 ميكرومتر مصقول بالكهرباء |
| اتصال | ثلاثي المشبك / بعقب اللحام / الخيوط / ذات الحواف |
| معايير الاتصال | DIN / ISO / SMS / جيش الدفاع الإسرائيلي / 3-A |
| ملحقات التحكم | صمام الملف اللولبي / صندوق تبديل الحد / محدد الموضع / منظم فلتر الهواء |
يوفر AVM هذا التكوين ثلاثي الاتجاهات من 1/2 بوصة إلى 4 بوصة، وهو ما يتوافق تقريبًا مع DN15-DN100. فعلي تعتمد أبعاد التوصيل على حجم الصمام المحدد وتكوين التوصيل الصحي.
| مقاس | الاسم المميز | L | ميناء | d | D | E | H | S | ايزو 5211 |
| 1/2" | الاسم المميز15 | 148 | 16.0 | 12.7 | 25.2 | 73.7 | 89.0 | 186.5 | F04 |
| 3/4" | الاسم المميز20 | 155 | 20.0 | 19.05 | 25.2 | 77.9 | 98.0 | 218.0 | F05 |
| 1" | الاسم المميز25 | 168 | 25.0 | 25.4 | 50.5 | 84.4 | 102.0 | 218.0 | F05 |
| 1 1/4" | الاسم المميز32 | 198 | 32.0 | 31.8 | 50.5 | 98.95 | 118.5 | 135.0 | F05 / F07 |
| 1 1/2" | الاسم المميز40 | 220 | 38.0 | 38.1 | 50.5 | 110.7 | 127.0 | 135.0 | F05 / F07 |
| 2" | الاسم المميز50 | 245 | 50.0 | 50.8 | 64.0 | 122.3 | 139.0 | 250.0 | F07 / F10 |
| 2 1/2" | الاسم المميز65 | 270 | 65.0 | 63.5 | 77.5 | 135.0 | 165.7 | 252.0 | F07 / F10 |
| 3" | الاسم المميز80 | 290 | 80.0 | 76.2 | 91.0 | 146.1 | 170.0 | 252.0 | F07 / F10 |
| 4" | الاسم المميز100 | 330 | 100.0 | 101.6 | 119.0 | 164.0 | 193.0 | 600.0 | F07 / F10 |
تعتبر الوصلات ثلاثية المشبك مناسبة لأنظمة العمليات الصحية حيث التركيب والإزالة والتركيب المريح التفتيش مطلوب. وهي تستخدم عادة في الأغذية والمشروبات ومنتجات الألبان والأدوية والتكنولوجيا الحيوية المعدات.
توفر الوصلات الملحومة بعقب اتصالًا دائمًا بين الصمام وخط أنابيب العملية. هذا التكوين هو مناسبة عندما تكون هناك حاجة لاستمرارية خطوط الأنابيب الصحية وتقليل الوصلات القابلة للفصل.
توفر الإصدارات الملولبة طريقة اتصال بديلة لأنظمة الأنابيب الصحية المتوافقة. المعمول بها يجب تأكيد معيار الخيط وفقًا للتثبيت الحالي.
يمكن استخدام الإصدارات ذات الحواف حيث يحتاج الصمام إلى الاتصال بالمعدات المتوافقة أو أنظمة الأنابيب المستخدمة اتصالات انسحب. يجب تأكيد معايير الأبعاد والشفة قبل الطلب.
يمكن استخدام الصمام الكروي الصحي المربع ثلاثي الاتجاهات في الأنظمة الصيدلانية المتوافقة للحقن الإنتاج، تصنيع اللقاحات، إعداد المخزن المؤقت، أنظمة المياه النقية، أنظمة WFI، نقل السائل المعقم، وخطوط عملية CIP/SIP.
وتشمل التطبيقات النموذجية زراعة الخلايا، والتخمير، وإنتاج المستحضرات الصيدلانية الحيوية، ونقل السائل المعقم، و معالجة الشرائح حيث يلزم التبديل الآلي لمسار التدفق.
تشمل التطبيقات معالجة الألبان وإنتاج الحليب والزبادي ومعالجة عصير الفاكهة وأنظمة مصنع الجعة والمشروبات التعبئة ونقل الطعام السائل حيث يلزم توجيه التدفق الصحي.
يمكن تطبيق الصمام على الشامبو واللوشن والكريم ونقل مكونات مستحضرات التجميل والسوائل الأخرى المتوافقة أنظمة المعالجة التي تتطلب توزيع خطوط الأنابيب الخاضعة للرقابة.
نقطة الاختيار الأولى هي ما إذا كان النظام يتطلب تحويل L-Port أو تدفق متعدد الاتجاهات T-Port. ال يجب تأكيد حالات الاتصال والعزل المطلوبة قبل الطلب.
يجب توفير وسط العملية عند اختيار جسم الصمام ومادة المقعد. وهذا مهم بشكل خاص للأنظمة التي تتضمن مواد كيميائية للتنظيف أو الوسائط المسببة للتآكل أو السوائل عالية النقاء.
ينبغي توفير ضغط التشغيل الفعلي، ودرجة حرارة العملية، ودرجة حرارة CIP، وظروف SIP يمكن التحقق من تكوين الصمام المحدد وفقًا لحدود التشغيل المعمول بها.
يجب على المشترين تحديد نوع المشغل المفضل وضغط الهواء المتوفر وموضع الصمام الافتراضي والمطلوب ملحقات التحكم عندما يتم توصيل الصمام بنظام معالجة آلي.
يجب تحديد اتصال خط الأنابيب الحالي على أنه Tri-Clamp، Butt Weld، Threaded، Flange، DIN، ISO، SMS، IDF، أو معيار آخر قابل للتطبيق لتجنب مشاكل التثبيت.
بالنسبة للصمام ثلاثي الاتجاهات، يتحقق AVM من التكوين الفعلي للكرة ومواضع التبديل لضمان وجود منفذ L أو يتوافق مسار تدفق T-Port مع ترتيب الصمام المحدد.
يتم فحص المحرك والصمام المجمعين للتأكد من حركة 90 درجة الصحيحة واستجابة التبديل وحالة التشغيل قبل الشحن.
يخضع الصمام لفحوصات التسرب والختم المناسبة، بينما يتم فحص الأسطح المصنوعة من الفولاذ المقاوم للصدأ والتوصيل الصحي يتم فحص الأطراف بحثًا عن عيوب التصنيع أو السطح.
قبل التعبئة، يتم حماية أطراف التوصيل الصحي من التلوث والتأثيرات. المحرك الهوائي وتتلقى المكونات المكشوفة حماية إضافية، ويتم تأمين الصمام بالكامل وفقًا لما تم اختياره طريقة النقل.
يتم استخدامه لإعادة توجيه أو توزيع أو عزل وسائط العملية بين ثلاثة خطوط أنابيب متصلة. المنفذ الثلاثة الهيكل يجعلها مناسبة لأنظمة العمليات التي تتطلب مسارات تدفق متعددة.
يقوم تكوين L-Port بتوصيل منفذين بينما يعزل المنفذ الثالث، مما يجعله مناسبًا للتحويل ثنائي المسار. ال يوفر تكوين T-Port اتصالاً أكثر مرونة بين ثلاثة منافذ للتوزيع ومتعدد الاتجاهات التوجيه.
تم تصميم الصمام الكروي ثلاثي الاتجاهات الصحي الهوائي للتكامل في أنظمة CIP وSIP المناسبة. ال ويجب التحقق من ظروف التنظيف والتعقيم الفعلية مقارنة بالمقعد ومواد الختم المحددة.
تسرد المواصفات المرفقة ضغط تشغيل يصل إلى 5 بار، مع اعتماد الضغط الفعلي المسموح به على حجم الصمام والتكوين.
توفر المواصفات المرفقة نطاق تشغيل يتراوح بين -20 درجة مئوية إلى +180 درجة مئوية، اعتمادًا على مادة المقعد المحددة.
نعم. يمكن تهيئة صمامات الملف اللولبي، وصناديق التبديل الحدية، وأجهزة تحديد المواقع، وملحقات التحكم الأخرى التكامل مع أنظمة التحكم الآلي في العمليات.
يعتمد الاختيار بشكل أساسي على وسط العملية، وظروف التآكل، ومتطلبات النظافة، وملامسة المنتج المتطلبات. يتم اختيار SUS316L بشكل عام للتطبيقات الصحية والحساسة للتآكل الأكثر تطلبًا.
توفير حجم الصمام، ومتطلبات L-Port أو T-Port، ووسط العملية، وضغط التشغيل، ودرجة الحرارة، والاتصال قياسي، ونوع المشغل، وضغط الهواء المتوفر، وملحقات التحكم المطلوبة. يوصى باستخدام مخطط الأنابيب عندما يتعلق الأمر بمواقف تبديل متعددة.
