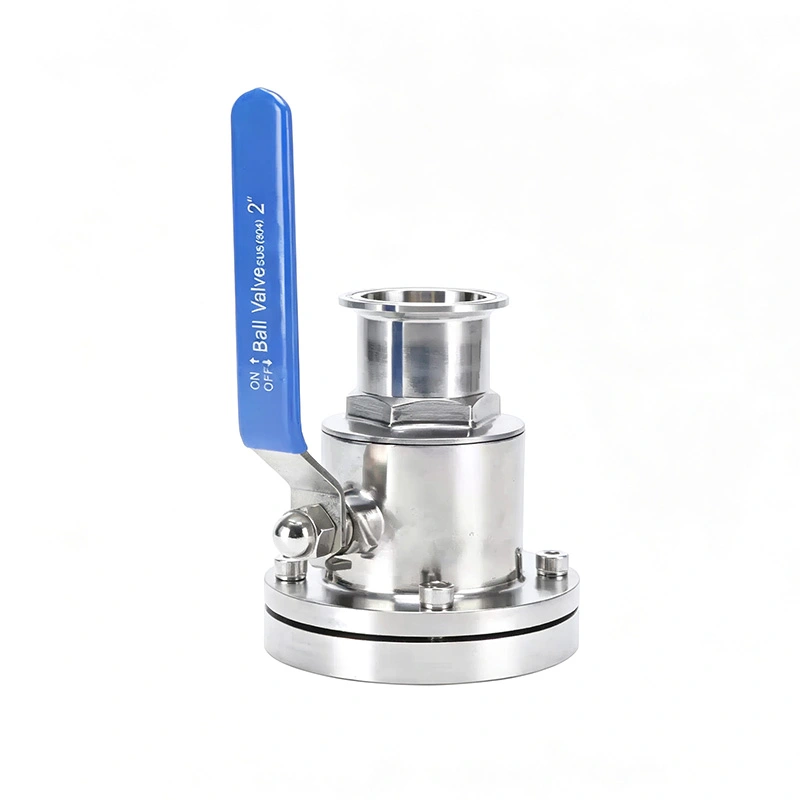

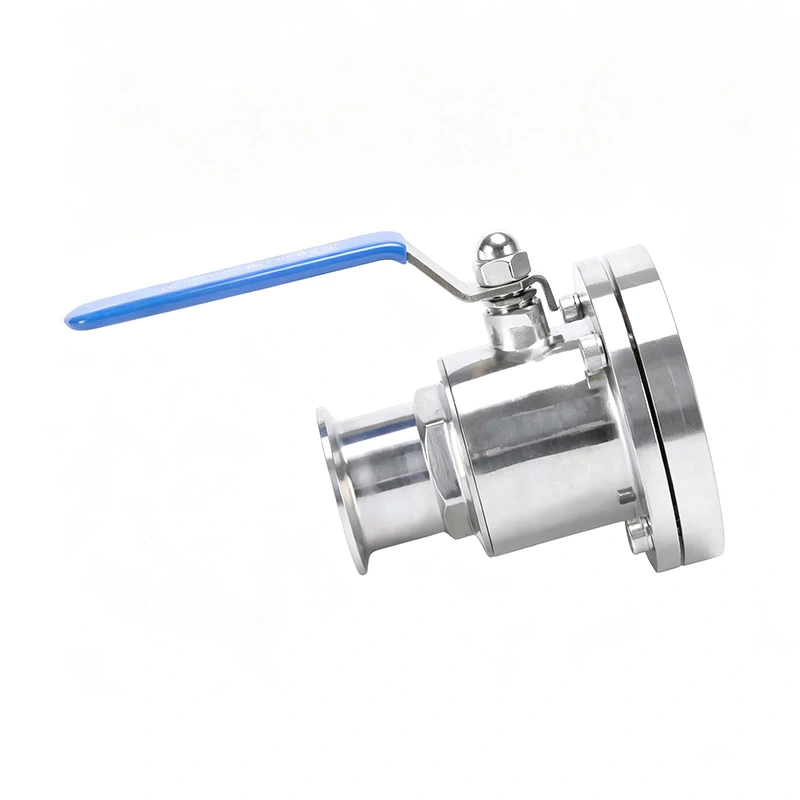

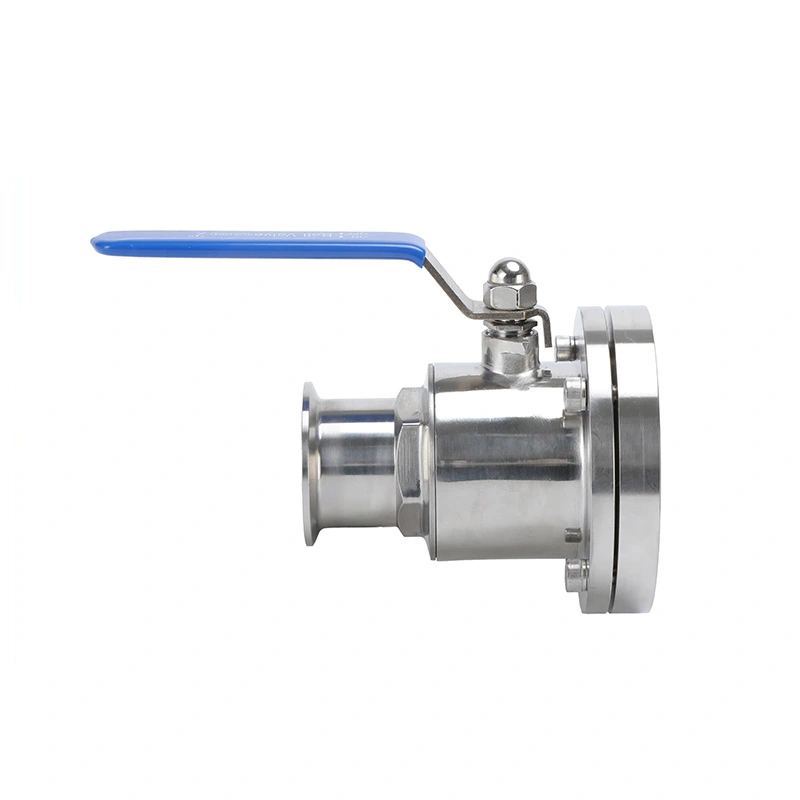

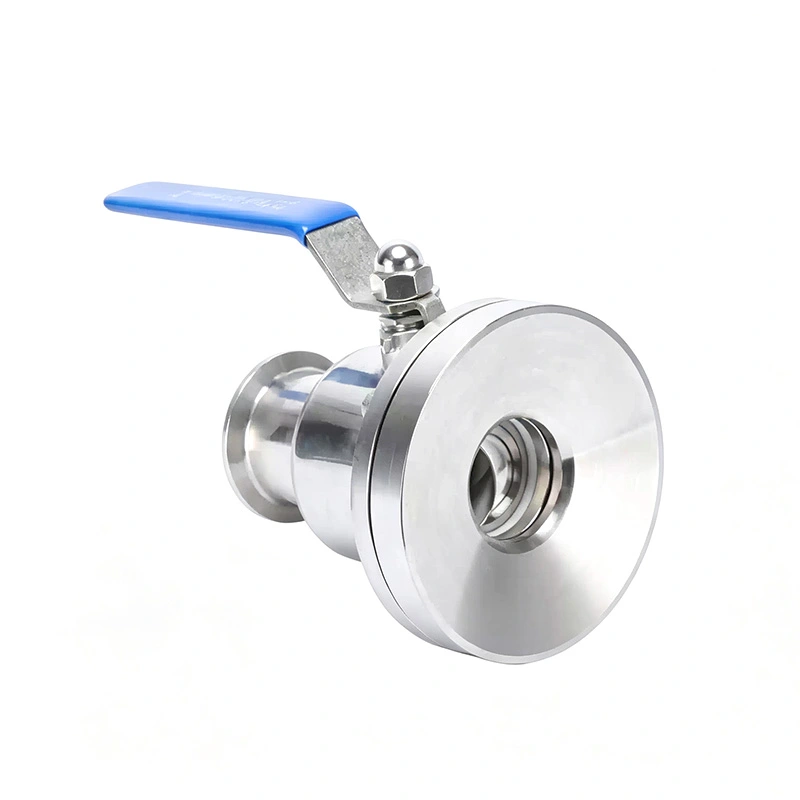

على عكس الصمامات الكروية المضمنة القياسية، تم تصميم التكوين السفلي للخزان حول الاتصال بين الصمام ومخرج السفينة . يساعد الممر الداخلي على تقليل احتجاز المنتج في قاع الخزان، مما يؤدي إلى تكوين الصمام مناسب للعمليات التي يكون فيها الصرف الكامل والبقايا المنخفضة وسهولة التنظيف أمرًا مهمًا.
يتوفر الصمام الكروي السفلي للخزان الصحي مع التشغيل اليدوي أو التشغيل الهوائي ويمكن استخدامه في الأدوية والتكنولوجيا الحيوية والأغذية والمشروبات ومنتجات الألبان ومستحضرات التجميل وأنظمة المعالجة الكيميائية الدقيقة المتوافقة.
يتم تركيب الصمام عند أدنى مخرج للخزان أو وعاء المعالجة، مما يوفر مسار تدفق مباشر من الوعاء في خط الأنابيب المصب. هذا التكوين مناسب لتفريغ المنتج، وتصريف الخزان، والنقل، و تحول العملية.
تم تصميم هيكل الصمام لتقليل التجاويف غير الضرورية وتراكم المنتج حول مخرج الخزان. وهذا مهم بشكل خاص بالنسبة للمنتجات ذات القيمة العالية حيث يمكن أن تؤدي المواد المتبقية إلى فقدان المنتج أو زيادته متطلبات التنظيف.
يمكن تطبيق الصمام الكروي السفلي للخزان الصحي على صهاريج التخزين، وصهاريج الخلط، والمفاعلات، وأوعية التخمير، وأوعية العمليات الصحية الأخرى التي تتطلب التفريغ والعزل السفلي.
توفر الكرة ذات التجويف الكامل مساحة تدفق داخلية كبيرة عند فتحها بالكامل. وهذا يسمح لوسائط العملية بالانتقال من مخرج الخزان مع تقييد تدفق منخفض نسبيًا.
يدعم التكوين المثبت في الأسفل الصرف بمساعدة الجاذبية ونقل المنتج. انها مناسبة ل التطبيقات التي يجب فيها تقليل حجم السائل المتبقي داخل الوعاء إلى الحد الأدنى أثناء التفريغ.
ومن خلال تقليل المساحة الميتة غير الضرورية حول المنفذ وممر الصمام، يساعد التصميم على تقليل المنتج المتبقي بعد التصريف. يمكن أن يؤدي ذلك إلى تحسين عملية استرداد المنتج وتبسيط إجراءات التنظيف اللاحقة.
يشتمل الصمام على آلية تعويض الختم الأوتوماتيكية للحفاظ على اتصال الختم في ظروف التشغيل التغيير. ويساعد هذا في التعويض عن تآكل الختم الطبيعي ويدعم أداء الإغلاق المتسق.
عندما يتم إغلاق الصمام الكروي السفلي للخزان الصحي، يقوم نظام الختم بعزل الخزان عن مجرى النهر خط أنابيب. يلزم اختيار المواد والضغط المناسب وفقًا لظروف العملية الفعلية.
تم تصميم الهيكل الداخلي لتقليل عزم الدوران المطلوب لتدوير الكرة، مما يسمح بالتشغيل اليدوي الأسهل وتقليل متطلبات المشغل للتكوينات الآلية.
يتم تشطيب الأسطح الملامسة للمنتج بدقة لتقليل المناطق التي يمكن أن تتراكم فيها بقايا المنتج. المعيار تشطيب السطح هو Ra ≥0.8 μm، مع Ra ≥0.4 μm متاح كخيار.
يمكن دمج الصمام في أنظمة التنظيف المكاني، مما يسمح لسائل التنظيف بالمرور عبر خط المعالجة دون الحاجة إلى التفكيك الروتيني للصمام.
بالنسبة للعمليات التي تتطلب التعقيم، يمكن تكوين الصمام لتطبيقات التعقيم في المكان وفقًا لما يلي: مواد الختم المختارة ودرجة حرارة التشغيل.
يتوفر الصمام في الفولاذ المقاوم للصدأ SS304 وSS316L. SS316L مناسب بشكل خاص للمطالبة تتطلب تطبيقات ملامسة المنتج مقاومة أعلى للتآكل.
تشمل مواد الختم المتوفرة PTFE، EPDM، والسيليكون. وينبغي اختيار المادة المناسبة وفقا لذلك لتكوين المنتج، ومواد التنظيف، ودرجة الحرارة، وظروف التشغيل.
التشطيب القياسي للسطح هو Ra ≥0.8 μm، في حين أن التشطيب الاختياري Ra ≥0.4 μm متاح للتطبيقات ذات متطلبات سطحية أكثر صرامة.
يوفر التكوين اليدوي تحكمًا مباشرًا في مخرج الخزان وهو مناسب لأنظمة المعالجة حيث يكون الصمام يتم تنفيذ العملية من قبل المشغل.
يوفر المحرك الهوائي إمكانية الفتح والإغلاق عن بعد لمعدات المعالجة الآلية. انها مناسبة ل خطوط الإنتاج حيث يحتاج مخرج الخزان إلى العمل وفقًا لتسلسل عملية مبرمج.
يمكن دمج التكوين الهوائي مع الأنظمة المعتمدة على PLC لتنسيق تفريغ الخزان مع المضخات والتعبئة المعدات وخطوط أنابيب النقل ومعدات العمليات الأخرى.
عندما يتم محاذاة تجويف الكرة مع خط الأنابيب، يفتح الصمام ممر التدفق الرئيسي ويسمح للمنتج بذلك التفريغ من الخزان.
عندما تدور الكرة بزاوية 90 درجة من الوضع المفتوح، فإن الجزء الصلب يسد ممر التدفق ويعزل الخزان من نظام المصب.
أثناء التفريغ، يسمح المخرج السفلي للمنتج بالتحرك مباشرة نحو خط الأنابيب السفلي. كامل التجويف يساعد المرور على تقليل تقييد التدفق ويدعم النقل الفعال.
| غرض | مواصفة |
| اسم المنتج | صمام الكرة السفلي للخزان الصحي |
| ماركة | التشوه الشرياني الوريدي |
| نوع الصمام | صمام كروي كامل التجويف بأسفل الخزان الصحي |
| مادة الجسم | SS304 / SS316L |
| مادة الختم | بتف / إبدم / سيليكون |
| الانتهاء من السطح | Ra .80.8 ميكرومتر قياسي / Ra .40.4 ميكرومتر اختياري |
| اتصال | ثلاثي المشبك / اللحام / شفة / الخيط |
| ضغط العمل | الأعلى. 10 بار حسب الحجم |
| درجة حرارة العمل | -10 درجة مئوية إلى 150 درجة مئوية |
| عملية | يدوي / هوائي |
| موقف التثبيت | قاع الخزان / مخرج السفينة |
| طلب | تفريغ الخزان / التصريف / نقل المنتج / التعبئة |

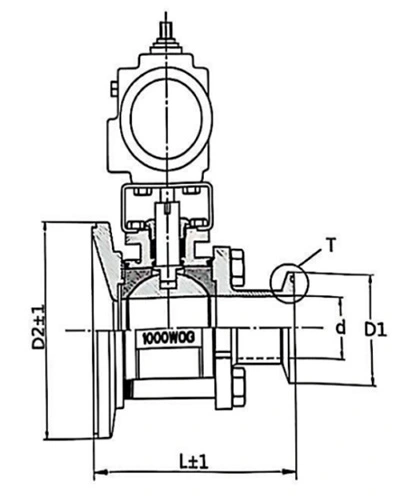

| مقاس | d | د1 | د2 | L | نموذج الاسطوانة |
| 1" | 22 | 50.5 | 118 | 100 | AT52 |
| 1 1/2" | 35 | 50.5 | 118 | 125 | AT52 |
| 2" | 47.5 | 64 | 145 | 145 | AT63 |
| 2 1/2" | 50 | 77.5 | 165 | 170 | في75 |
| 3" | 72.5 | 91 | 205 | 198 | في83 |
| 4" | 98 | 119 | 245 | 210 | في83 |
يمكن استخدام الصمام الكروي السفلي للخزان الصحي في المنافذ السفلية لتخزين الأدوية وخزانات المعالجة التحكم في تفريغ المنتج ونقل السوائل وعمليات التنظيف.
إنها مناسبة لأوعية التخمير، وخزانات المعالجة الحيوية، وأنظمة معالجة السوائل حيث يتم الصرف الفعال و شروط العملية الصحية مطلوبة.
تشمل التطبيقات الحليب والمشروبات والمكونات الغذائية السائلة والصلصات وغيرها من المنتجات المتوافقة المخزنة أو معالجتها في الخزانات الصحية.
التكوين المثبت في الأسفل مناسب للحليب واللبن والقشدة وغيرها من معدات معالجة الألبان يعد استرداد المنتج وقابليته للتنظيف أمرًا مهمًا.
يمكن استخدام الصمام للخزانات التي تحتوي على الشامبو والغسول والكريم وغيرها من مستحضرات التجميل السائلة أو اللزجة.
بالنسبة للوسائط الكيميائية المتوافقة، يمكن تطبيق الصمام على خزانات المعالجة والمفاعلات وأوعية التخزين. المواد و يجب تأكيد توافق الختم بناءً على التركيب الكيميائي الفعلي.
يجب تركيب الصمام عند أدنى مخرج عملي للسفينة عند الحاجة إلى الحد الأقصى من الصرف. ال ينبغي النظر في هندسة مخرج الوعاء مع أبعاد الصمام.
تتوفر تكوينات ثلاثية المشبك، ملحومة، شفة، وملولبة. يجب أن يتطابق الاتصال مع الخزان الموجود مخرج وأنابيب الصرف الصحي.
قبل الاختيار، يجب على المشترين توفير وسط العملية، ودرجة حرارة العمل، وضغط العمل، والتدفق المطلوب المعدل وظروف التنظيف وتكرار التشغيل لتحديد تكوين الصمام المناسب.
يتم فحص أبعاد الصمام وواجهات الاتصال وفقًا للحجم والتكوين المحددين من قبل شحنة.
يتم فحص نظام الختم للتحقق من إغلاق الصمام المناسب وأداء التسرب وفقًا للاختبار المطبق المتطلبات.
يتم فحص التكوينات اليدوية والهوائية للتأكد من صحة الفتح والإغلاق وحركة المحرك قبل الشحن.
تستخدم شركة AVM عبوة واقية مناسبة للنقل الدولي. يمكن استخدام الحالات الورقية والخشبية وفقًا لذلك لتكوين الصمام ومتطلبات الشحن لحماية جسم الفولاذ المقاوم للصدأ، وأطراف التوصيل، و مكونات هوائية.
ويتم تركيبه عند المخرج السفلي للخزانات الصحية والمفاعلات وأوعية الخلط وأوعية التخمير وما شابه ذلك معدات العملية.
يوفر التكوين مسار تفريغ مباشر من الوعاء ويساعد على تقليل المنتج المتبقي حوله منفذ، ودعم الصرف الفعال واستعادة المنتج.
يمكن استخدامه للمنتجات اللزجة المتوافقة، ولكن يجب تحديد حجم الصمام الفعلي وفقًا للزوجة، معدل التدفق ودرجة الحرارة والضغط.
نعم. التشغيل الهوائي متاح لتفريغ الخزان الآلي والتحكم في العملية عن بعد.
جسم الصمام متوفر في الفولاذ المقاوم للصدأ SS304 أو SS316L، مع خيارات الختم PTFE، EPDM، والسيليكون.
يجب على المشترين تقديم حجم مخرج الخزان ووسط المعالجة ودرجة الحرارة والضغط ومعدل التدفق ونوع الاتصال، مادة الختم المطلوبة، وما إذا كان التشغيل اليدوي أو الهوائي مطلوبًا.
