موثوقةصمام أخذ العيناتهو أكثر من مجرد مكون إيقاف بسيط. إنه يلعب دورًا مهمًا في الحصول على عينات عملية تمثيلية مع تقليل التلوث والتسرب وتعرض المشغل وفقدان المنتج. في المعالجة الكيميائية، والمستحضرات الصيدلانية، وإنتاج الأغذية والمشروبات، والبتروكيماويات، ومعالجة المياه، والتطبيقات الصناعية الأخرى، يمكن لصمام أخذ العينات المناسب تحسين دقة العينة وجعل أخذ العينات الروتينية أكثر أمانًا وكفاءة. يشرح هذا الدليل كيفية عمل صمامات أخذ العينات، وسبب أهمية تصميمها، والأنواع والتطبيقات الرئيسية، ومشاكل التثبيت الشائعة، وممارسات الصيانة، والعوامل الفنية الرئيسية التي يجب على المهندسين مراعاتها قبل تحديد حل أخذ العينات.

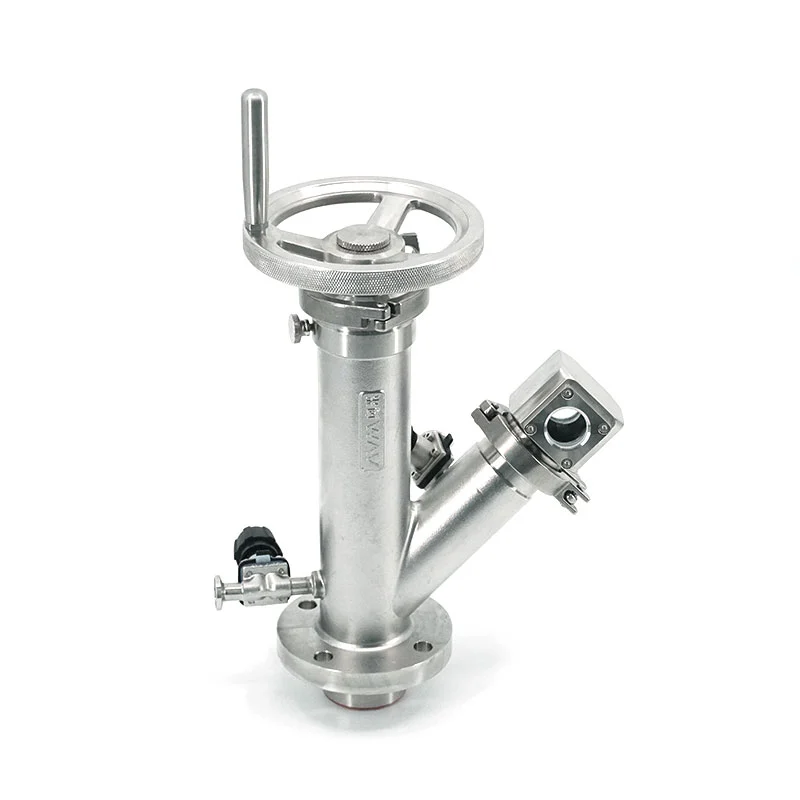

A صمام أخذ العيناتهو صمام صناعي مصمم للسماح للمشغلين أو الأنظمة الآلية بجمع كمية خاضعة للرقابة من المواد من خط أنابيب العملية أو الخزان أو المفاعل أو الوعاء أو المعدات الأخرى. اعتمادًا على التطبيق، قد تكون العينة سائلة، أو غازية، أو ملاطًا، أو أي وسط معالجة آخر.
على عكس صمام العزل العادي، تم تصميم صمام أخذ العينات خصيصًا لتلبية متطلبات جمع العينات. الهدف ليس مجرد فتح وإغلاق مسار التدفق. وهو جمع عينة تمثل العملية بدقة مع الحفاظ على احتواء العملية.
هذا التمييز مهم بشكل خاص عندما تكون المادة التي تم أخذ العينة منها باهظة الثمن، أو خطرة، أو مسببة للتآكل، أو معقمة، أو شديدة اللزوجة، أو حساسة للتلوث.
اعتمادًا على متطلبات العملية، قد تتضمن صمامات أخذ العينات مواد مختلفة للجسم، وترتيبات الختم، وطرق التشغيل، وتكوينات المنفذ، ومعايير الاتصال.
قد يبدو أخذ العينات وكأنه جزء صغير من عملية صناعية، ولكن أخذ العينات غير الدقيقة أو غير الآمنة يمكن أن يخلق مشاكل تشغيلية كبيرة.
وتعتمد قيمة التحليل المختبري بشكل كبير على جودة العينة. إذا كانت العينة لا تمثل تدفق العملية بدقة، فقد تؤدي نتائج المختبر إلى قيام المشغلين باتخاذ قرارات إنتاج غير صحيحة.
يساعد صمام أخذ العينات المصمم والموضع بشكل صحيح على تقليل الحجم الميت والتلوث غير المرغوب فيه، مما يحسن موثوقية العينات المجمعة.
إن فتح خط المعالجة يدويًا بدون ترتيب مناسب لأخذ العينات يمكن أن يعرض الموظفين للضغط أو درجة الحرارة أو المواد الكيميائية السامة أو غيرها من المخاطر. يوفر صمام أخذ العينات المخصص طريقة يمكن التحكم فيها للوصول إلى وسط العملية.
في الصناعات الكيميائية والصيدلانية والغذائية والمواد المتخصصة، حتى كمية صغيرة من المنتجات المهدرة يمكن أن تصبح مكلفة بمرور الوقت. أخذ العينات الخاضعة للرقابة يقلل من التفريغ غير الضروري.
يمكن لنظام أخذ العينات العملي أن يجعل الاختبار الروتيني أسرع. يمكن للمشغلين جمع العينات باستخدام إجراء قابل للتكرار بدلاً من ارتجال الاتصالات في كل مرة.
يعتمد مبدأ التشغيل على تصميم الصمام المحدد، ولكن العملية الأساسية واضحة ومباشرة.
بالنسبة للخدمات الخطرة أو ذات الضغط العالي، قد يتم دمج ترتيبات عزل إضافية أو تنظيف أو تطهير أو احتواء.
| منصة | الهدف الرئيسي | المخاطر المحتملة دون التصميم السليم |
|---|---|---|
| عزل | عملية منفصلة عن المخرج | تسرب أو إطلاق عرضي |
| افتتاح | إنشاء التدفق الخاضع للرقابة | ارتفاع الضغط أو التفريغ غير المنضبط |
| مجموعة | الحصول على عينة تمثيلية | التلوث أو التحليل غير الدقيق |
| إنهاء | استعادة الاحتواء | استمرار التسرب أو فقدان المنتج |
تختلف متطلبات أخذ العينات الصناعية بشكل كبير، لذلك تتوفر صمامات أخذ العينات في تكوينات مختلفة.
ويعتمد التكوين الأفضل على وسط العملية، والضغط، ودرجة الحرارة، ومتطلبات النظافة، وتكرار أخذ العينات، وطريقة التجميع المطلوبة.
تُستخدم صمامات أخذ العينات عبر مجموعة واسعة من الصناعات العملية نظرًا لأن مراقبة الجودة ومراقبة العمليات ضروريان للإنتاج المتسق.
| صناعة | الغرض النموذجي لأخذ العينات | متطلبات هامة |
|---|---|---|
| المعالجة الكيميائية | مراقبة التكوين والعملية | المقاومة الكيميائية |
| المستحضرات الصيدلانية | التحقق من الجودة والدفعة | قابلية التنظيف ومكافحة التلوث |
| الأطعمة والمشروبات | اختبار جودة المنتج | البناء الصحي |
| البتروكيماويات | تحليل تكوين السوائل | مقاومة الضغط ودرجة الحرارة |
| معالجة المياه | مراقبة جودة المياه | مقاومة التآكل |
| الطاقة والمرافق | مراقبة حالة العملية | ختم موثوق |
يمكن أن يؤدي تحديد صمام أخذ العينات بناءً على حجم الأنبوب فقط إلى ضعف الأداء. يجب على المهندسين تقييم بيئة العملية الكاملة.
حدد ما إذا كان الصمام سيتعامل مع الماء أو الزيت أو الغاز أو المواد الكيميائية أو الملاط أو المواد الصيدلانية أو المنتجات الغذائية أو أي وسيلة أخرى. يعد التوافق الكيميائي بين سائل العملية والمواد المبللة أمرًا ضروريًا.
يجب أن يتم تصنيف الصمام بشكل مناسب لضغط التشغيل العادي بالإضافة إلى تغيرات الضغط ذات الصلة. يتطلب أخذ العينات ذات الضغط العالي اهتمامًا خاصًا بالاحتواء وسلامة الاتصال.
يجب أن يظل كل من جسم الصمام ومواد الختم مناسبة عبر نطاق درجة حرارة التشغيل. يمكن أن تؤثر دورة درجة الحرارة أيضًا على أداء الختم بمرور الوقت.
يستخدم الفولاذ المقاوم للصدأ على نطاق واسع في البيئات الصناعية الصعبة بسبب قوته ومقاومته للتآكل، في حين أن السبائك المتخصصة أو مواد البطانة قد تكون مناسبة للوسائط الأكثر عدوانية.
يشير الحجم الميت إلى المناطق التي يمكن أن تظل فيها مادة المعالجة محاصرة. قد يتسبب الحجم الميت المفرط في تلوث العينة، أو تراكم المخلفات، أو تأخر الاستجابة أثناء أخذ العينات.
يجب أن يتطابق الاتصال مع أنابيب العملية ومعدات التجميع. قد تتضمن المتطلبات الشائعة وصلات ملولبة أو ذات حواف أو ملحومة أو صحية أو متخصصة.
قد تكون الصمامات اليدوية مناسبة لأخذ العينات العرضية، في حين أن الصمامات الآلية يمكن أن تكون مفيدة عندما يجب تكرار أخذ العينات بشكل متكرر أو دمجها في نظام التحكم في العملية.
عندما تكون نتائج أخذ العينات غير متناسقة، قد لا يكون الصمام نفسه هو المشكلة الوحيدة دائمًا. يمكن أن تساهم عدة عوامل في ضعف الأداء.
| مشكلة | السبب المحتمل | التحسين العملي |
|---|---|---|
| عينات غير متناسقة | موقع أخذ العينات السيئ أو الحجم الميت | مراجعة موضع الصمام وإجراءات أخذ العينات |
| تسرب خارجي | الأختام البالية أو التثبيت غير الصحيح | فحص مكونات الختم والاتصالات |
| عملية صعبة | حجم الصمام أو الرواسب غير صحيحة | حدد التصميم المناسب وفترة الصيانة |
| تلوث | المواد المتبقية في تجويف الصمام | استخدم تصميمات ذات حجم منخفض أو قابلة للتنظيف |
| فقدان المنتج المفرط | ضعف التحكم في التدفق أو منفذ كبير الحجم | تحسين تكوين الصمام والجمع |
حتى صمام أخذ العينات عالي الجودة يمكن أن يكون أداؤه ضعيفًا عندما يتم تركيبه بشكل غير صحيح أو صيانته بشكل غير متسق.
بالنسبة للتطبيقات الحرجة، تكون الصيانة الوقائية بشكل عام أكثر فعالية من الانتظار حتى يبدأ صمام أخذ العينات في التسرب أو يصبح من الصعب تشغيله.
شركة AVM غير العادية لمعدات التحكم الذكية المحدودةيركز على معدات التحكم الذكية وحلول الصمامات الصناعية المصممة وفقًا لمتطلبات العملية العملية. بالنسبة للعملاء الذين يقومون بتقييم أنظمة صمامات أخذ العينات، فإن الهدف الأكثر أهمية ليس مجرد الحصول على صمام، ولكن تطوير حل موثوق لأخذ العينات يناسب بيئة العملية الفعلية.
يجب أن يكون المورد المحترف قادرًا على مناقشة معلمات التطبيق مثل خصائص الوسط وضغط التشغيل ودرجة الحرارة ومتطلبات الاتصال وتكرار أخذ العينات وظروف التثبيت ومتطلبات التشغيل الآلي قبل التوصية بالتكوين.
يتيح توفير هذه المعلمات للمورد تقييم التوافق بشكل أكثر دقة ويساعد على تقليل مخاطر اختيار صمام غير مناسب لبيئة التشغيل الفعلية.
والغرض الرئيسي هو توفير طريقة آمنة وخاضعة للرقابة لجمع عينة تمثيلية من نظام العملية مع الحفاظ على احتواء العملية.
نعم، يمكن تصميم صمامات أخذ العينات لظروف الضغط الصعبة. ومع ذلك، فإن معدل ضغط الصمام، وبنية الجسم، والأختام، والتوصيلات، والتركيب، وإجراءات أخذ العينات يجب أن تكون جميعها مناسبة لظروف الخدمة الفعلية.
تشمل المواد الشائعة الفولاذ المقاوم للصدأ والسبائك الأخرى المختارة وفقًا لمقاومة التآكل ودرجة الحرارة والضغط والنظافة ومتطلبات وسط العملية. يجب أيضًا فحص مواد الختم للتأكد من توافقها مع المواد الكيميائية ودرجة الحرارة.
يمكن أن يحتفظ الحجم الميت بمواد المعالجة السابقة، مما قد يؤدي إلى تلويث العينة التالية. ولذلك يمكن أن تكون التصميمات ذات الحجم المنخفض ذات قيمة عندما تكون دقة العينة وقابلية التكرار مهمة.
نعم. يمكن دمج بعض صمامات أخذ العينات مع المحركات وأنظمة التحكم والأجهزة ومعدات أخذ العينات الآلية. يمكن للأتمتة تحسين التكرار وتقليل الحاجة إلى التدخل اليدوي المتكرر.
لا توجد فترة صيانة عالمية. يعتمد التردد المناسب على ضغط التشغيل، ودرجة الحرارة، وخصائص الوسط، وتكرار أخذ العينات، وبناء الصمام، وتوصيات الشركة المصنعة. قد تتطلب الخدمات الحيوية فحصًا متكررًا.
يجب على المهندسين تقييم وسط العملية، والضغط، ودرجة الحرارة، ومواد الصمام، ومواد الختم، ونوع الاتصال، ومتطلبات التدفق، والحجم الميت، وطريقة أخذ العينات، وظروف التثبيت، ومتطلبات الصيانة، وما إذا كانت الأتمتة مطلوبة.
قد يكون صمام أخذ العينات مكونًا صغيرًا نسبيًا داخل نظام معالجة كبير، ولكن تأثيره على دقة العينة، وسلامة العملية، وفقدان المنتج، والكفاءة التشغيلية يمكن أن يكون كبيرًا.
يساعد التصميم الصحيح المشغلين في الحصول على عينات تمثيلية دون تعريض الموظفين أو البيئة المحيطة بشكل غير ضروري لمعالجة الوسائط. ويمكنه أيضًا تقليل التلوث وتحسين التكرار وتبسيط الصيانة ودعم المراقبة الآلية للعملية.
ولهذا السبب، ينبغي أن تستند مواصفات صمام أخذ العينات إلى ظروف العملية الفعلية بدلاً من مجرد حجم الصمام أو سعر الشراء. يجب تقييم الضغط ودرجة الحرارة والتوافق المتوسط وأداء الختم والحجم الميت وتكوين الاتصال وتكرار أخذ العينات ومتطلبات الأتمتة قبل التثبيت.
سواء كان التطبيق يتضمن معالجة كيميائية، أو أدوية، أو أغذية ومشروبات، أو بتروكيماويات، أو معالجة المياه، أو أي عملية صناعية أخرى، فإن نظام أخذ العينات المصمم بعناية يمكن أن يوفر قيمة تشغيلية طويلة المدى.
كل عملية لها متطلبات مختلفة. إذا كنت بحاجة إلى مساعدة في تقييم مواد الصمامات، أو تكوينات الاتصال، أو ظروف التشغيل، أو متطلبات أخذ العينات، فإن الفريق فيشركة AVM غير العادية لمعدات التحكم الذكية المحدودةيمكنه مناقشة طلبك والمساعدة في تطوير حل مناسب للتحكم الصناعي.
اتصل بنامع مواصفات العملية ومتطلبات التطبيق الخاصة بك لاستكشاف حل صمام أخذ العينات المصمم للتشغيل الموثوق وأخذ العينات الخاضعة للتحكم وأداء العملية على المدى الطويل.
