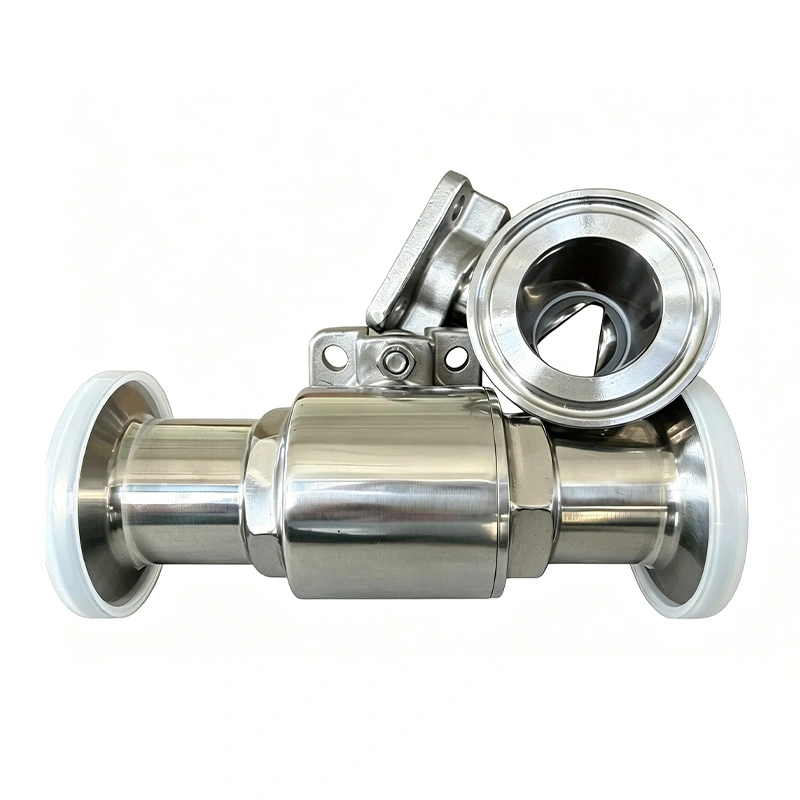

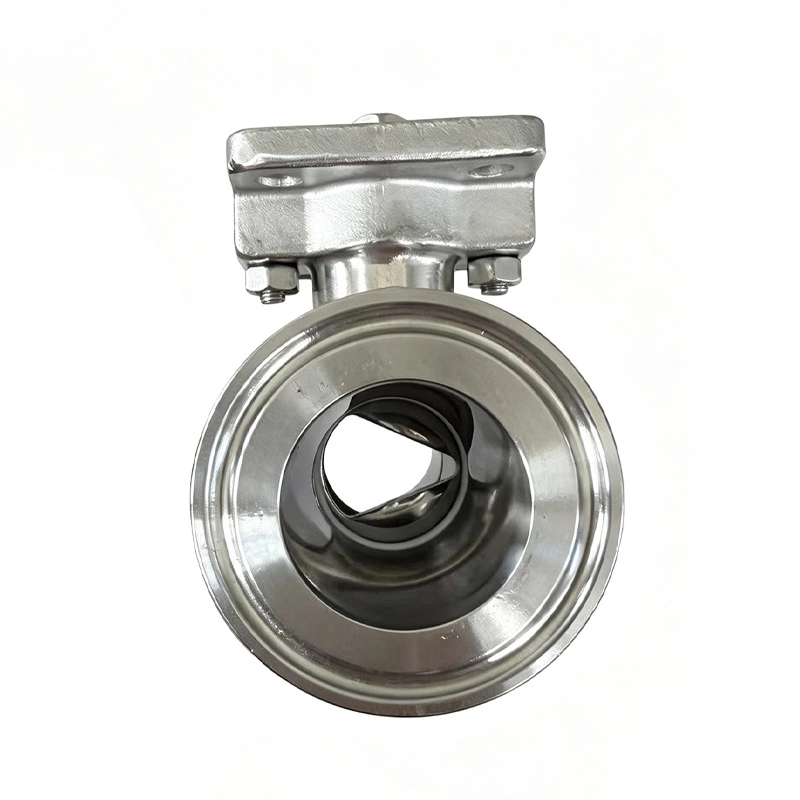

دليل صحي 30 درجة 45 درجة 60 درجة صمام كروي بمنفذ V

على عكس الصمام الكروي التقليدي كامل المنفذ، والذي يستخدم بشكل أساسي لعزل التشغيل/الإيقاف، فإن تكوين المنفذ V هو مخصص لتنظيم التدفق اليدوي وتعديل العملية. توفر AVM كرة بمنفذ V مقاس 30 درجة و45 درجة و60 درجة دليل صحي الصمام، مما يسمح للمشترين باختيار فتحة الكرة وفقًا لحساسية التحكم المطلوبة وقدرة التدفق.

تم تصنيع الصمام من الفولاذ المقاوم للصدأ SS304 أو SS316L، ويتميز بأسطح مبللة مصقولة وأدوات صحية. خيارات الاتصال. إنها مناسبة للأدوية والتكنولوجيا الحيوية والأغذية والمشروبات ومنتجات الألبان ومستحضرات التجميل والغرامة أنظمة المعالجة الكيميائية حيث يكون التدفق المتحكم فيه والبناء الصحي أمرًا مهمًا.

تحدد هندسة V-Port التحكم في التدفق

1. منفذ على شكل حرف V بزاوية 30 درجة لضبط التدفق المنخفض بشكل دقيق

يوفر المنفذ على شكل حرف V بزاوية 30 درجة فتحة تدفق أولية أصغر، مما يمنح المشغلين تحكمًا أفضل بمعدلات تدفق أقل.

إنها مناسبة عندما يكون تعديل التدفق التدريجي أكثر أهمية من سعة التدفق القصوى، مثل جرعات المكونات، إعداد العازلة، والحقن الكيميائي.

2. منفذ على شكل حرف V بزاوية 45 درجة لتنظيم متوازن

يوفر المنفذ 45 درجة على شكل حرف V أرضية وسط بين حساسية التحكم وقدرة التدفق.

يمكن اختياره للتحكم العام في العمليات حيث يتطلب النظام تعديلًا دقيقًا بشكل معقول عبر أ نطاق تشغيل أوسع دون إعطاء الأولوية للتحكم في التدفق المنخفض جدًا أو الحد الأقصى للإنتاجية.

3. منفذ على شكل حرف V 60 درجة لقدرة تدفق أعلى

توفر الفتحة الأكبر بمقدار 60 درجة مساحة تدفق أكبر وقدرة تدفق محتملة أعلى.

إنه أكثر ملاءمة لتطبيقات مثل تفريغ الخزان، ونقل السوائل العملية، وخطوط المرافق، والأنظمة الأخرى حيث يكون التدفق العالي أولوية.

كيفية اختيار زاوية V-Port

1. عندما تكون دقة التدفق المنخفض هي الأولوية

اختر منفذ 30 درجة على شكل حرف V عندما تتطلب العملية تعديلًا تدريجيًا وتحكمًا دقيقًا بمعدلات تدفق منخفضة نسبيًا.

تشمل التطبيقات النموذجية جرعات المكونات الصيدلانية، وأنظمة المختبرات، وإعداد المخزن المؤقت، والتنظيف المكاني الجرعات الكيميائية.

2. عندما تكون هناك حاجة إلى التوازن بين التحكم والقدرة

اختر المنفذ V بزاوية 45 درجة لتنظيم العمليات الصحية العامة حيث يكون أداء التحكم وقدرة التدفق مهم.

يمكن استخدام هذا التكوين في الأطعمة والمشروبات والتكنولوجيا الحيوية والأدوية والمواد الكيميائية المتوافقة العمليات.

3. عندما يكون التدفق العالي أكثر أهمية

اختر منفذ 60 درجة على شكل حرف V عندما تتطلب العملية ممر تدفق أكبر وقدرة تدفق أعلى.

تشمل التطبيقات النموذجية التحكم في مخرج الخزان وخطوط أنابيب النقل وخدمات المرافق وسوائل المعالجة التوزيع.

خصائص التدفق لخيارات V-Port المختلفة

تعتمد خاصية التدفق الفعلي وقيمة السيرة الذاتية على حجم الصمام وفرق الضغط وخصائص الوسط و تكوين الصمام الكامل. لذلك يجب على المشترين تحديد زاوية المنفذ V مع معدل التدفق المطلوب وظروف التشغيل بدلاً من اختيار الزاوية وحدها.

التشغيل اليدوي لضبط العملية المباشرة

1. التحكم المباشر في المقبض

يتيح المقبض اليدوي للمشغلين ضبط فتح الصمام مباشرة وفقًا لتدفق العملية المطلوبة.

وهذا يوفر حلاً بسيطًا لخطوط المعالجة التي لا تتطلب تعديلًا تلقائيًا يتم التحكم فيه بواسطة PLC.

2. موضع فتح قابل للتعديل

على عكس الصمام الكروي التقليدي للتشغيل/الإيقاف، يمكن وضع الصمام الكروي ذو المنفذ V 30° 45° 60° بين حالات مغلقة بالكامل ومفتوحة بالكامل لتنظيم التدفق.

يمكن للمشغل تحديد فتحة وسيطة وفقًا لمتطلبات العملية.

3. انخفاض تعقيد التشغيل

يوفر هيكل الكرة ربع دورة آلية تشغيل واضحة دون تحكم معقد المكونات، مما يجعلها مناسبة لمعدات العمليات التي يتم التحكم فيها يدويًا.

البناء الصحي لوسائل الإعلام العملية

1. مادة الاتصال بالمنتج SS316L

يوفر AVM تكوينات SS304 وSS316L. يمكن اختيار SS316L لتطبيقات الاتصال بالمنتج المطلوبة حيث مطلوب تحسين المقاومة للتآكل.

2. الأسطح المبللة الناعمة

تشطيب السطح القياسي هو Ra ≥0.8 μm، مع تشطيب Ra ≥0.4 μm اختياري للتطبيقات التي تتطلب سطحًا أكثر سلاسة السطح الداخلي.

يمكن أن يساعد السطح الأكثر نعومة على تقليل التصاق المنتج وتسهيل عملية التنظيف.

3. التقليل من الاحتفاظ بالمنتج

تم تصميم التكوين الداخلي الصحي لتقليل المساحات غير الضرورية حيث يمكن أن تتراكم مخلفات العملية.

وهذا مهم بشكل خاص للتطبيقات التي تتضمن تغييرات متكررة في المنتج أو إجراءات تنظيف صارمة.

4. البناء المتوافق مع CIP

يمكن دمج الصمام الكروي ذو المنفذ V 30° 45° 60° في أنظمة التنظيف والتنظيف المكاني المناسبة، مما يسمح بالعملية الخط المراد تنظيفه دون إزالة الصمام بشكل روتيني.

بالنسبة لتطبيقات SIP، يجب التحقق من المقعد المحدد ومواد الختم مقابل التعقيم الفعلي درجة الحرارة والمدة.

اختيار مادة المقعد

1. مقعد PTFE

يعتبر PTFE مناسبًا للعديد من تطبيقات العمليات الصحية التي تتطلب مقاومة كيميائية وختمًا موثوقًا الأداء.

2. مقعد RPTFE

يمكن اختيار RPTFE عندما تكون الخصائص الميكانيكية المحسنة مطلوبة مقارنةً بـ PTFE القياسي، وفقًا لـ توافق العملية.

3. خيار نظرة خاطفة

يتوفر PEEK كمادة مقعد اختيارية للتطبيقات التي تتطلب ميكانيكية ودرجة حرارة أعلى الأداء. يجب تأكيد ظروف التشغيل الفعلية قبل الاختيار.

خيارات الاتصال

1. ثلاثي المشبك

تسمح وصلات Tri-Clamp بالتركيب والإزالة المريحة وتستخدم بشكل شائع في أنظمة المعالجة الصحية.

2. بعقب اللحام

توفر الوصلات الملحومة بعقب اتصالاً دائمًا مناسبًا لأنظمة الأنابيب الصحية التي تحتوي على وصلات قابلة للفصل تحتاج إلى التقليل.

3. الرسائل القصيرة، DIN، RJT وجيش الدفاع الإسرائيلي

تسمح معايير التوصيل الصحي هذه بمطابقة الصمام مع أنابيب العمليات الدولية المختلفة التكوينات.

4. متطلبات الاتصال المخصصة

يجب على المشترين تقديم معايير الأنابيب الحالية وحجمها وأبعاد التوصيل عند استبدال الصمام الموجود بها تجنب عدم توافق التثبيت.

المواصفات الفنية

التطبيقات حسب متطلبات العملية

1. المعالجة الدوائية

يمكن استخدام تكوينات المنفذ V 30° و45° للعمليات الصيدلانية المتوافقة التي تتطلب التحكم إضافة أو تعديل سوائل العملية.

وتشمل التطبيقات النموذجية جرعات المكونات، وإعداد المخزن المؤقت، وتنظيم عملية السوائل.

2. التكنولوجيا الحيوية

يمكن استخدام الصمام في معدات المعالجة الحيوية المتوافقة حيث يلزم تعديل التدفق اليدوي للمعالجة السوائل والأنظمة الداعمة.

3. الأطعمة والمشروبات

يعد المنفذ على شكل حرف V بزاوية 45 درجة مناسبًا لضبط التدفق العام في معالجة الأطعمة والمشروبات، خاصة عند المشغلين تحتاج إلى تنظيم نقل المنتج يدويا.

4. تصنيع الألبان

إن البناء الصحي والأسطح الداخلية المصقولة تجعل الصمام مناسبًا لمعالجة الألبان المتوافقة الأنظمة التي تتطلب تدفق المنتج الخاضع للرقابة.

5. إنتاج مستحضرات التجميل

يمكن استخدام الصمام للتحكم في نقل سوائل مستحضرات التجميل المتوافقة مثل الكريمات والمستحضرات والسوائل المكونات.

6. المعالجة الكيميائية الدقيقة

بالنسبة للتطبيقات الكيميائية الدقيقة المتوافقة، يجب اختيار جسم الصمام ومواد المقعد المناسبة وفقًا لذلك إلى الوسط الكيميائي ودرجة حرارة التشغيل.

ما يجب على المشترين تأكيده قبل الطلب

1. معدل التدفق المطلوب

يعد معدل التدفق المطلوب أحد أهم العوامل عند اختيار زاوية V-port. ارتفاع التدفق المطلوب قد تفضل السعة تكوين 60 درجة، في حين أن التحكم في التدفق المنخفض قد يفضل 30 درجة.

2. حساسية التحكم المطلوبة

إذا كانت التغييرات الصغيرة في موضع المقبض تحتاج إلى إحداث تغييرات تدريجية في التدفق، فقد تكون زاوية المنفذ V الأصغر أكثر أهمية مناسب.

3. عملية متوسطة

قم بتوفير وسيط العملية الدقيق حتى يمكن تقييم درجة التوافق مع مادة الفولاذ المقاوم للصدأ ومواد المقعد.

4. الضغط التفاضلي

يؤثر فرق الضغط عبر الصمام بشكل مباشر على سلوك التدفق الفعلي ويجب أخذه بعين الاعتبار تحديد حجم الصمام المطلوب وتكوين المنفذ V.

5. متطلبات التنظيف

تأكد من شروط التنظيف والتنظيف (CIP) المطلوبة قبل اختيار مادة المقعد، خاصة عندما تكون عدوانية تدخل مواد كيميائية للتنظيف أو درجات حرارة مرتفعة.

6. معيار الاتصال

تأكد مما إذا كان خط العملية يستخدم اتصالات Tri-Clamp أو Butt Weld أو SMS أو DIN أو RJT أو IDF قبل الطلب.

30 درجة، 45 درجة، أو 60 درجة: أي واحد يجب أن تختار؟

1. اختر منفذ V بزاوية 30 درجة

اختر 30 درجة عندما يكون المتطلب الأساسي هو التنظيم الدقيق للتدفق المنخفض، أو الجرعات، أو التعديل التدريجي للعملية.

2. اختر منفذ V بزاوية 45 درجة

اختر 45 درجة عندما يتطلب التطبيق توازنًا عمليًا بين التحكم في التدفق وسعة التدفق.

3. اختر منفذ V بزاوية 60 درجة

اختر 60 درجة عندما تكون سعة التدفق الأعلى أكثر أهمية من الحد الأقصى لحساسية التدفق المنخفض.

بالنسبة لتطبيقات الأدوية والتكنولوجيا الحيوية، تكون التكوينات 30 درجة و45 درجة أكثر ملاءمة بشكل عام مطلوب التنظيم الدقيق. بالنسبة لتطبيقات نقل التدفق العالي، يمكن أن يوفر التكوين 60 درجة حجمًا أكبر فتح التدفق.

الأسئلة المتداولة

1. ما هو الصمام الكروي ذو المنفذ V المستخدم؟

يتم استخدام الصمام الكروي ذو المنفذ V لتنظيم تدفق العملية عن طريق وضع فتحة على شكل حرف V بين مغلقة بالكامل وكاملة مواقف مفتوحة. إنه يوفر تعديلًا عمليًا للتدفق أكثر من الصمام الكروي التقليدي للتشغيل/الإيقاف ذو المنفذ الكامل.

2. ما هو الفرق بين الكرات ذات المنفذ V 30 درجة و45 درجة و60 درجة؟

والفرق الأساسي هو حجم الفتحة على شكل حرف V. 30 درجة توفر تحكمًا أفضل في التدفق المنخفض، و45 درجة تحكم في التوازن والسعة، و60 درجة توفر قدرة تدفق أكبر.

3. هل صمام AVM مناسب للتطبيقات الصحية؟

نعم. يستخدم الصمام البناء الصحي من الفولاذ المقاوم للصدأ، والأسطح المبللة المصقولة، وخيارات التوصيل الصحي لأنظمة المعالجة الصحية المتوافقة.

4. ما هي زاوية V-port الأفضل للجرعات؟

يعد المنفذ V 30 درجة هو الخيار المفضل بشكل عام عندما يكون الضبط الدقيق للتدفق المنخفض والتنظيم التدريجي هو العامل الرئيسي المتطلبات.

5. ما هو المنفذ V الذي يوفر أعلى سعة تدفق؟

من بين التكوينات الثلاثة، يوفر المنفذ V 60 درجة أكبر فتحة ويتم تحديده بشكل عام عندما يكون أعلى مطلوب قدرة التدفق.

6. هل يمكن أتمتة الصمام؟

يستخدم المنتج القياسي الموصوف هنا مقبضًا يدويًا. ويمكن أيضًا النظر في التشغيل الهوائي أو الكهربائي حيث يكون التحكم الآلي في التدفق مطلوبًا.

7. ما هي تشطيبات السطح المتوفرة؟

التشطيب القياسي للسطح هو Ra ≥0.8 μm، مع Ra ≥0.4 μm متاح كخيار.

8. ما هي المعلومات التي يجب أن أقدمها لاختيار الصمام؟

توفير حجم خط الأنابيب، وسط العملية، معدل التدفق المطلوب، ضغط المدخل والمخرج، درجة حرارة التشغيل، معيار الاتصال وظروف التنظيف وزاوية المنفذ V المفضلة. تسمح هذه المعلمات بالصمام المناسب التكوين الذي سيتم تحديده.

معلومات الإنتاج والتعبئة

1. مهلة الإنتاج

مدة الإنتاج القياسية هي 2-4 أسابيع، اعتمادًا على كمية الطلب والمواصفات والمواد التوفر. يجب تأكيد الطلبات العاجلة مع AVM مقدمًا.

2. شروط الدفع

شروط الدفع القياسية هي إيداع 30% مع دفع 70% المتبقية قبل الشحن عن طريق T/T أو L/C. أوامر ذات قيمة صغيرة قد يتطلب الدفع الكامل قبل الإنتاج.

3. تغليف الصادرات

يتم تعبئة الصمامات بشكل آمن في علب ورقية وخشبية مناسبة للنقل الدولي، مما يساعد على الحماية جسم الصمام والمقبض وأسطح التوصيل أثناء الشحن.

حدد تكوين AVM V-Port المناسب

يوفر الدليل الصحي AVM 30° 45° 60° V-Port Ball Valve ثلاثة تكوينات للتحكم في التدفق لمختلف متطلبات العملية: 30 درجة لضبط التدفق المنخفض بشكل أفضل، و45 درجة للتحكم المتوازن، و60 درجة لقدرة التدفق الأعلى.

عند طلب عرض أسعار، قم بتوفير حجم الصمام، ومعدل التدفق المطلوب، ووسط العملية، وفرق الضغط، درجة حرارة التشغيل، وزاوية المنفذ V، ومواد المقعد، ومعيار الاتصال بحيث يمكن تكوين الصمام وفقًا لذلك لظروف العملية الفعلية
