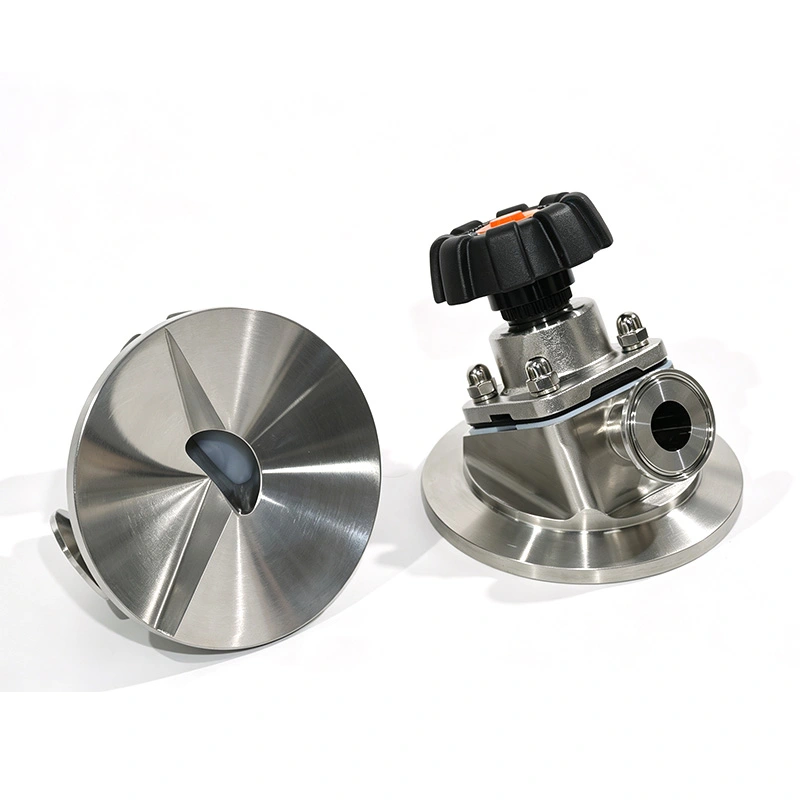

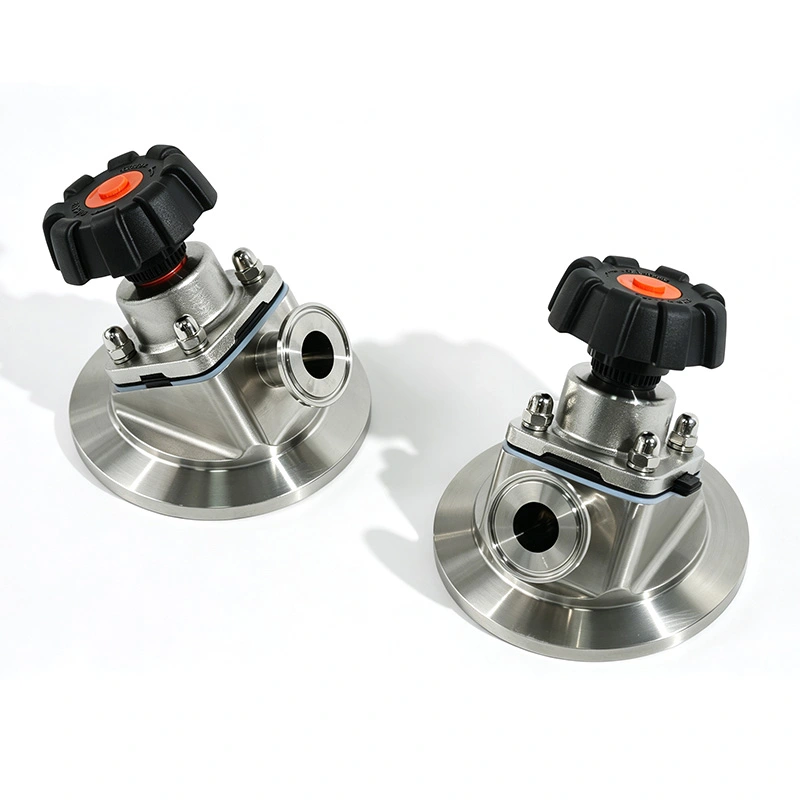

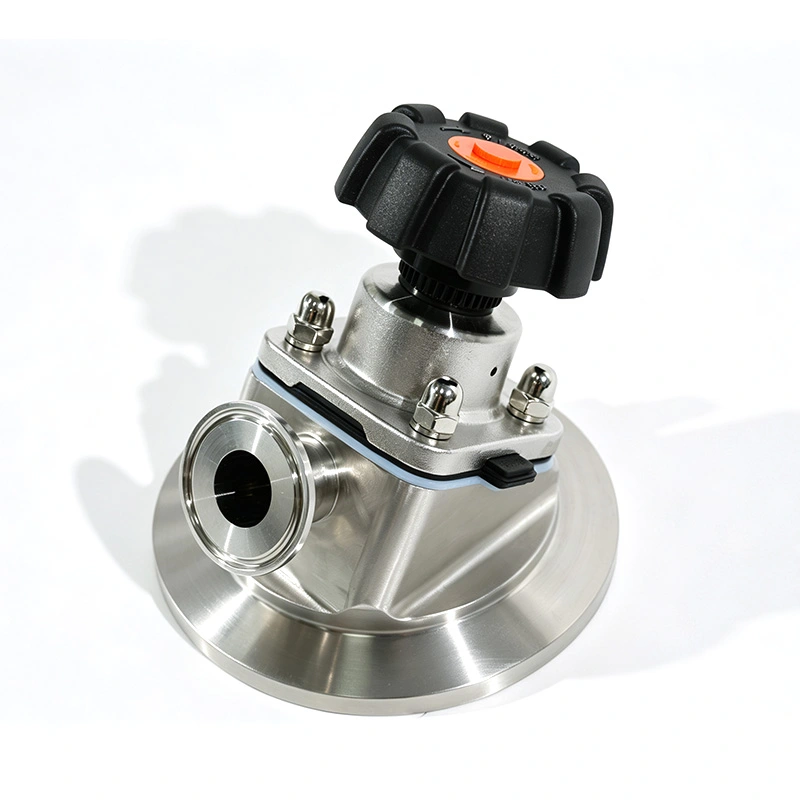

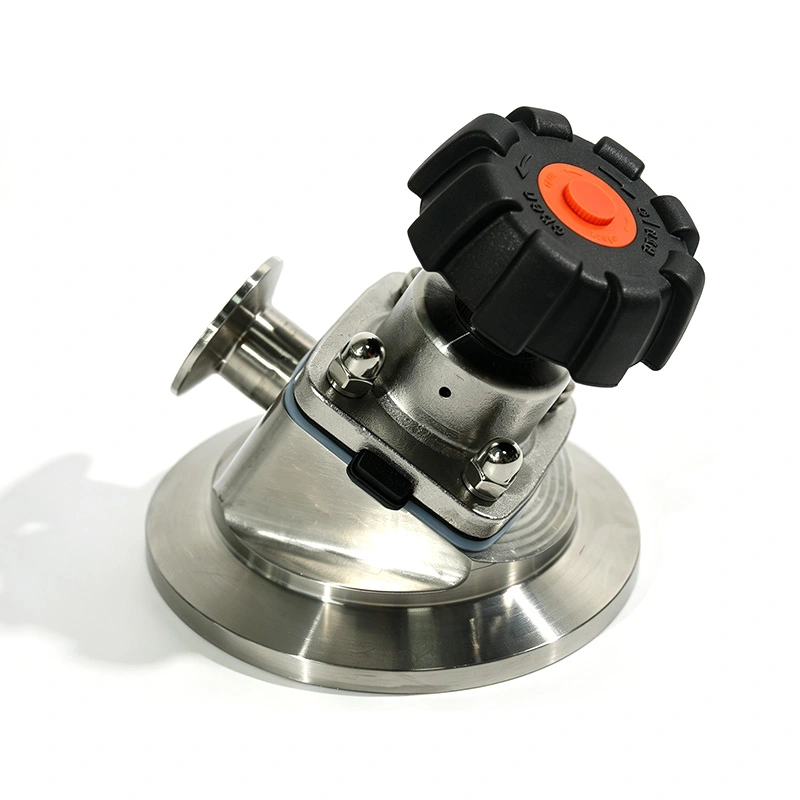

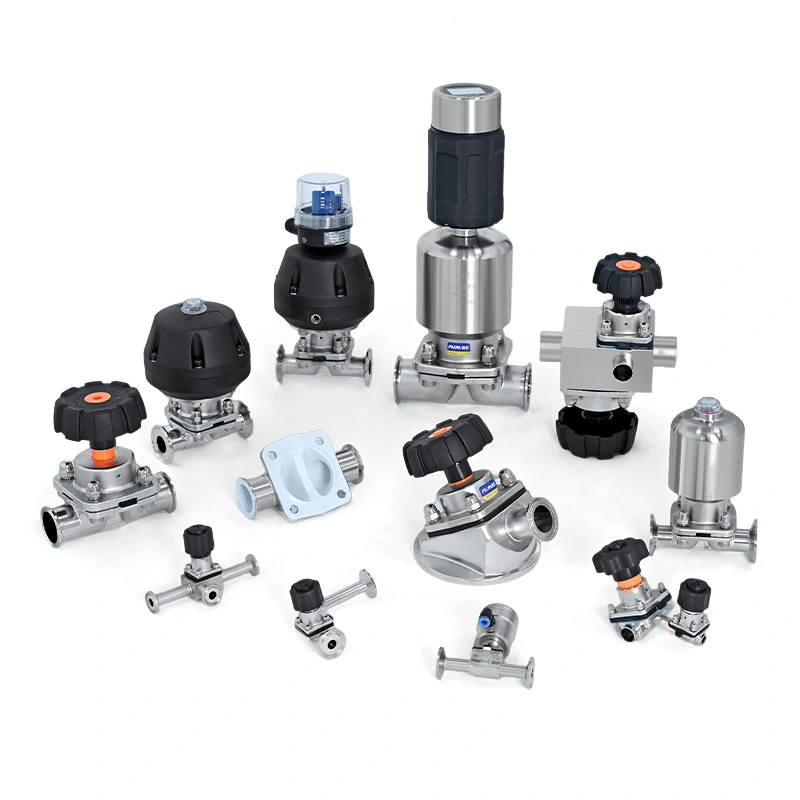

تم تصميم صمام الحجاب الحاجز السفلي للخزان الصحي AVM لأوعية العمليات التي يكون فيها الصرف واسترداد المنتج والعزل الصحي أمرًا مهمًا. يتم تركيب الصمام مباشرة عند أدنى نقطة في الخزان، مع هيكل للمقعد السفلي يتبع هندسة الوعاء لتقليل الأرجل الميتة والمواد المتبقية.
يفصل الغشاء وسط العملية عن الجذع ومكونات التشغيل، بينما يدعم مسار التدفق السلس SS316L المعالجة الصحية وإجراءات CIP/SIP الروتينية. إنها مناسبة للأدوية والمستحضرات الصيدلانية الحيوية والمواد الغذائية ومنتجات الألبان والمياه النقية وغيرها من التطبيقات السائلة عالية النقاء.
قد تترك ترتيبات مخرج الخزان التقليدية بقايا سائلة أو معالجة في منطقة الاتصال بعد التفريغ. يستخدم AVM هيكل صمام مثبت في الأسفل لتقليل المسافة بين مخرج الوعاء ومقعد الصمام.
يتبع مقعد الصمام الشكل الهندسي السفلي لوعاء العملية، مما يؤدي إلى إنشاء مسار تفريغ أكثر مباشرة. ويساعد ذلك على تقليل السوائل المحتجزة وتبسيط عملية التنظيف بعد الدفعة وتحسين عملية استرداد المنتج.
يعد التصميم مفيدًا بشكل خاص للسفن التي تتعامل مع السوائل عالية القيمة أو المنتجات المعقمة أو المواد التي تتطلب تغييرًا متكررًا للدفعات.
يوفر الحجاب الحاجز المرن التحكم في التدفق والعزل بين وسط العملية وآلية تشغيل الصمام.
لا يتصل سائل العملية بشكل مباشر بالساق أو المشغل أو مكونات التشغيل الأخرى. وهذا يقلل من خطر التسرب الخارجي ويساعد في الحفاظ على نظافة جانب العملية.
أثناء الإغلاق، يتحرك الحجاب الحاجز نحو مقعد الصمام ويشكل ختمًا حول فتحة التدفق. أثناء الفتح، يتحرك بعيدًا عن المقعد لتوفير مسار واضح لتصريف السائل.
هيكل الغشاء مناسب لخطوط المعالجة التي تتطلب فتحًا وإغلاقًا منتظمًا، بما في ذلك تفريغ الوعاء ونقل الدفعات وعمليات التنظيف.
يعد تصميم الصمام الصحي أمرًا مهمًا عند استخدام نفس الوعاء لدفعات إنتاج متعددة. يتم تصنيع الأجزاء الملامسة للمنتج من الفولاذ المقاوم للصدأ الصحي ويتم تشطيبها بـ Ra ≥0.4 μm.
يساعد هيكل الساق الميتة المنخفض على تحديد المناطق التي يمكن أن يبقى فيها السائل أو المنتج بعد التفريغ. يدعم الصمام أيضًا تكوينات التنظيف CIP وSIP، اعتمادًا على نظام المعالجة.
يمكن أن يقلل هذا المزيج من أعمال التنظيف اليدوية ويجعل التحقق من إجراءات التنظيف أسهل في بيئات الإنتاج المنظمة.
يستخدم في أوعية التخمير، وخزانات التحضير، ومعدات API وأوعية المعالجة المعقمة التي تتطلب تصريفًا كاملاً وعزلًا صحيًا.
مناسب للمياه النقية ومياه الحقن (WFI) وغيرها من أنظمة السوائل عالية النقاء التي تتطلب تصريفًا صحيًا للقاع.
يستخدم في أوعية الخلط والتخزين والمعالجة التي تتعامل مع الحليب والمشروبات والمكونات السائلة ووسائط المعالجة الصحية الأخرى.
يمكن تركيبه على المفاعلات الحيوية ومعدات التكنولوجيا الحيوية الأخرى حيث تكون نظافة العملية والصرف الموثوق به أمرًا مهمًا.
مناسب لتطبيقات المواد الكيميائية والسوائل المتخصصة المحددة التي تتطلب مواد مقاومة للتآكل وعزلًا متحكمًا فيه.

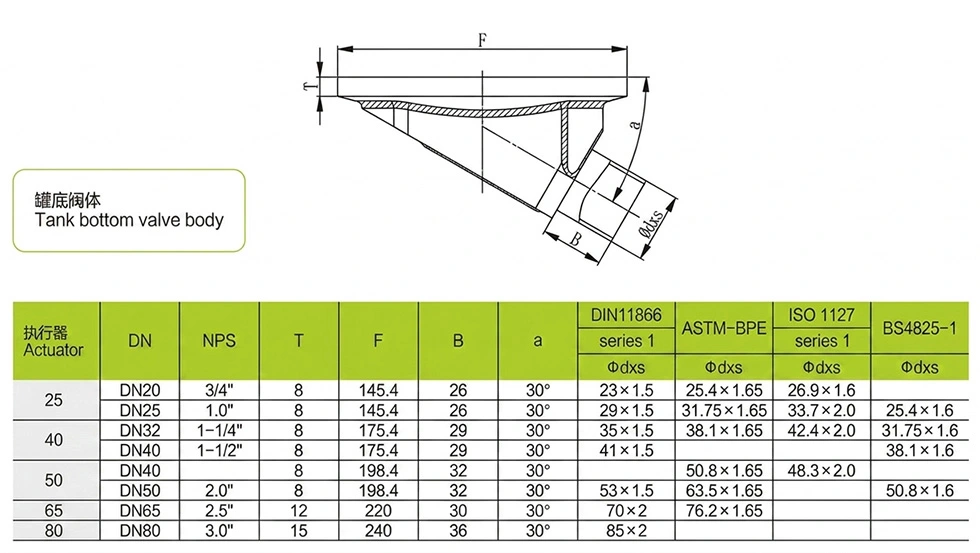

| المعلمة | مواصفة |
| نوع الصمام | صمام الحجاب الحاجز السفلي للخزان الصحي |
| نطاق الحجم | DN10 – DN100 |
| مادة الجسم | SS316L (الأجزاء الملامسة للمنتج)، SS304 (الأجزاء غير المتصلة بالمنتج) |
| مادة الختم | EPDM، PTFE، مواد متوافقة مع إدارة الغذاء والدواء |
| الانتهاء من السطح | Ra ≥ 0.4 ميكرومتر (سطح ملامسة المنتج) |
| ضغط العمل | -0.1 ميجا باسكال إلى +0.15 ميجا باسكال |
| درجة حرارة العمل | -20 درجة مئوية إلى +150 درجة مئوية |
| عملية | دليل / المحرك الهوائي |
| نوع الاتصال | ثلاثي المشبك، اللحام، شفة |
| معيار الاتصال | أسمي ببي، دين، إسو، 3A |
يتم استخدام SS316L للمكونات الملامسة للمنتج لتوفير مقاومة للتآكل والتوافق مع العديد من سوائل العمليات الصيدلانية وعالية النقاء. SS304 متاح للمكونات غير المتصلة.
يمكن تكوين الحجاب الحاجز باستخدام EPDM، PTFE وغيرها من المواد المتوافقة مع إدارة الغذاء والدواء الأمريكية (FDA) وفقًا لوسط العملية ودرجة الحرارة وظروف التنظيف. يجب تأكيد اختيار المواد وفقًا للتطبيق الفعلي.
يتم تثبيت الصمام عند أدنى نقطة في وعاء العملية بحيث يكون المخرج محاذيًا لاتجاه تصريف الوعاء. يساعد التثبيت الصحيح هيكل المقعد السفلي على الأداء على النحو المنشود ويقلل من السائل المتبقي في منطقة المخرج.
بالنسبة للسفن الجديدة، يمكن دمج الصمام في تصميم الخزان أثناء التصنيع. بالنسبة للمعدات الموجودة، يجب التحقق من أبعاد التوصيل وهندسة الوعاء ومتطلبات اللحام ومساحة التثبيت المتاحة قبل التعديل التحديثي.
استخدمت إحدى شركات تصنيع الأدوية صمام مخرج تقليديًا في وعاء التخمير، ووجدت أن السائل المتبقي بقي حول مخرج الخزان بعد التفريغ. زادت المواد المتبقية من وقت التنظيف أثناء تغيير الدفعة وتطلبت فحصًا يدويًا إضافيًا.
استبدل العميل ترتيب المنفذ الحالي بصمام الحجاب الحاجز السفلي للخزان الصحي AVM. يوفر الهيكل المثبت في الأسفل مسار صرف أكثر مباشرة، بينما يعزل تصميم الحجاب الحاجز وسط العملية عن آلية التشغيل. وفقًا لتعليقات العميل حول الإنتاج، تم تقليل السائل المتبقي وأصبح تنظيف CIP أكثر اتساقًا.
يجب أن تركز الصيانة الروتينية على الحجاب الحاجز ومقعد الصمام وأسطح ملامسة المنتج ونقاط الاتصال. يجب على المشغلين فحص الحجاب الحاجز بحثًا عن أي تشوه أو تشقق أو أي ضرر مرئي آخر وفقًا لجدول صيانة المصنع.
يجب تنظيف الصمام باستخدام الإجراءات والوسائط المتوافقة مع مادة الحجاب الحاجز المحددة. قبل إعادة الصمام إلى الخدمة، تحقق من حالة الإغلاق وتأكد من أن الاتصال يظل مغلقًا بشكل صحيح. تعتمد فترات الاستبدال على تردد التشغيل ووسط المعالجة ودرجة الحرارة وظروف التنظيف.
إنه صمام غشائي يتم تركيبه مباشرة عند المخرج السفلي لسفينة المعالجة. تم تصميم هيكله لدعم الصرف مع تقليل الأرجل الميتة واحتباس المنتج بين الخزان والصمام.
يوفر التثبيت السفلي مسار تفريغ أقصر وأكثر مباشرة. يمكن أن يساعد في تقليل تراكم السوائل والمواد المتبقية حول مخرج الوعاء.
تستخدم الأجزاء الملامسة للمنتج SS316L، بينما يمكن استخدام SS304 للمكونات غير المتصلة. تشتمل خيارات الغشاء على EPDM وPTFE، مع توفر مواد متوافقة مع إدارة الغذاء والدواء للتطبيقات القابلة للتطبيق.
نعم. يدعم الهيكل الصحي تكوينات CIP وSIP عندما يتم تحديد الصمام ومادة الحجاب الحاجز ونظام المعالجة لظروف التنظيف المطلوبة.
نعم. يمكن استخدام الصمام في أنظمة المياه النقية وWFI عندما تلبي المواد وتشطيب السطح وتكوين التوصيل والتركيب متطلبات المشروع.
