على عكس صمامات الحجاب الحاجز القياسية ثنائية الاتجاه التي توفر فقط تحكمًا بسيطًا في التشغيل/الإيقاف، فإن التكوين ثلاثي الاتجاهات يسمح بذلك يقوم المشغلون بتحويل تدفق العملية أو دمجه أو تحديده بين خطوط الأنابيب المختلفة. الحجاب الحاجز يخلق كاملة حاجز بين وسائط العملية وآلية التشغيل، مما يساعد على منع التلوث والتسرب الخارجي أثناء دعم تنظيف CIP وSIP الموثوق به.
يتم تصنيع صمام الحجاب الحاجز الصحي ثلاثي الاتجاهات من الفولاذ المقاوم للصدأ 316L مع أملس ومصقول كهربائيًا الأسطح الملامسة للمنتج ويمكن تجهيزها بتشغيل يدوي أو هوائي للتحكم في العمليات المختلفة المتطلبات.
يسمح الهيكل ثلاثي المنافذ لصمام AVM بإدارة مسارات عملية متعددة من مجموعة صمام واحد. اعتمادًا على تكوين الجسم المحدد ووضعية التشغيل، يمكن للصمام توجيه السائل من مدخل واحد إلى إما منفذ أو دمج التدفق من خطوط مختلفة إلى منفذ مشترك.
يعد هذا التكوين مفيدًا بشكل خاص عندما تتطلب أنظمة الإنتاج اختيارًا متكررًا للمكونات والوسائط النقل، أو تبديل خطوط الأنابيب، أو تبديل الدفعة دون تركيب عدة صمامات إغلاق فردية.

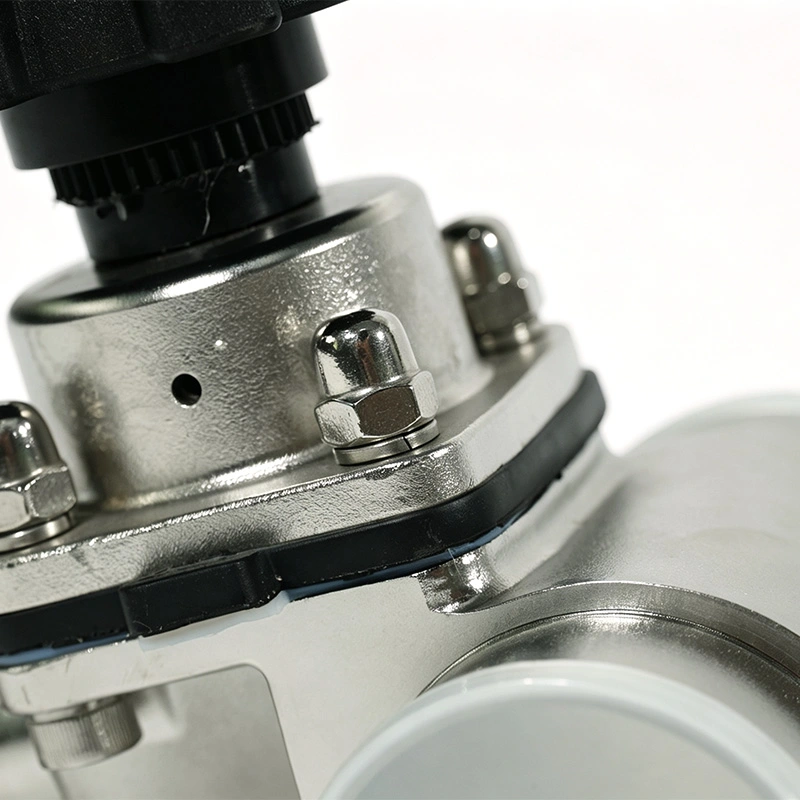

يفصل الحجاب الحاجز المرن سائل العملية عن ساق الصمام والمشغل، مما يؤدي إلى إنشاء حاجز مانع للتلوث. يلغي هذا التصميم الحاجة إلى التعبئة التقليدية حول الجذع ويساعد على منع تسرب العملية أثناء عمليات التبديل المتكررة.
تعمل الهندسة الداخلية الناعمة أيضًا على تقليل المناطق التي يمكن أن يبقى فيها السائل محصوراً، مما يدعم سهولة التنظيف والتطهير تحسين استرداد المنتج.

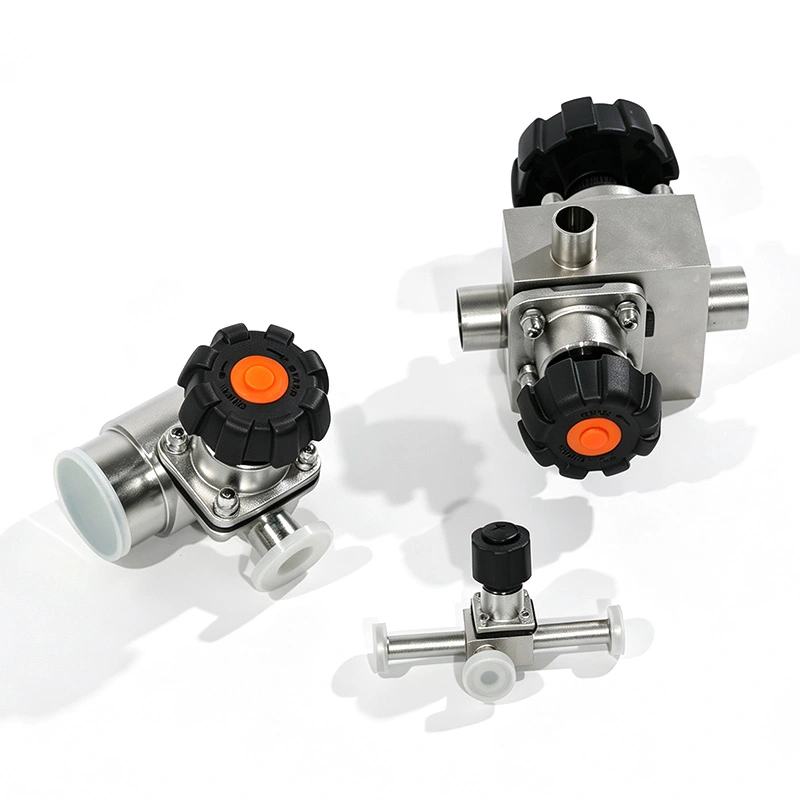

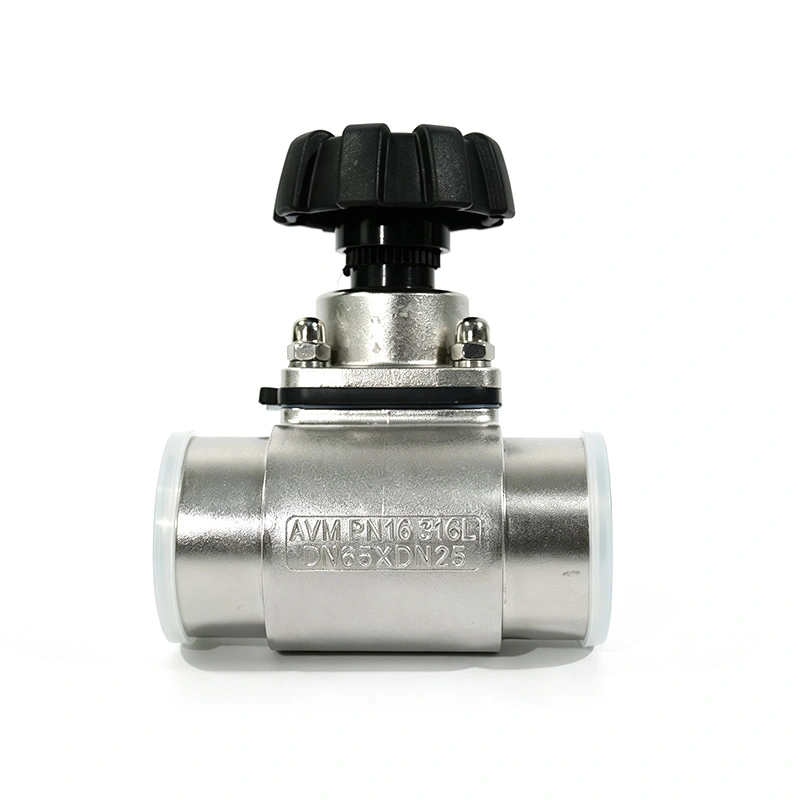

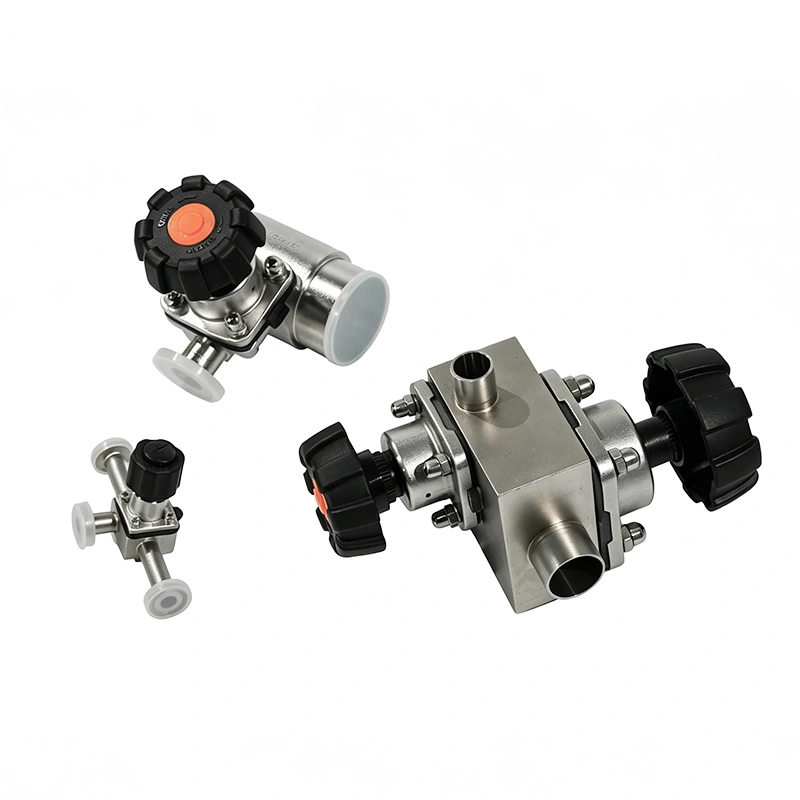

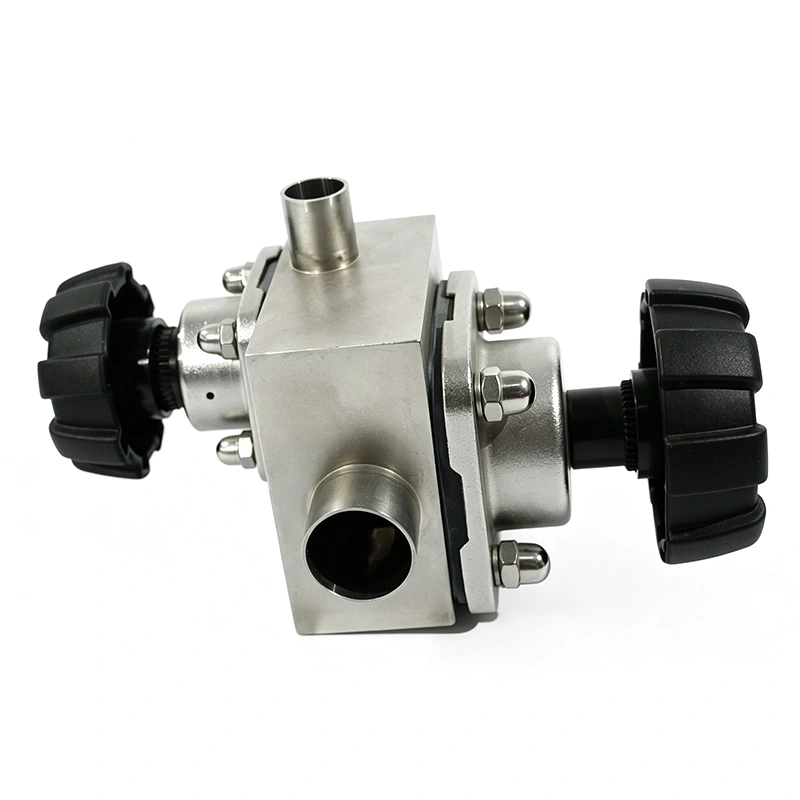

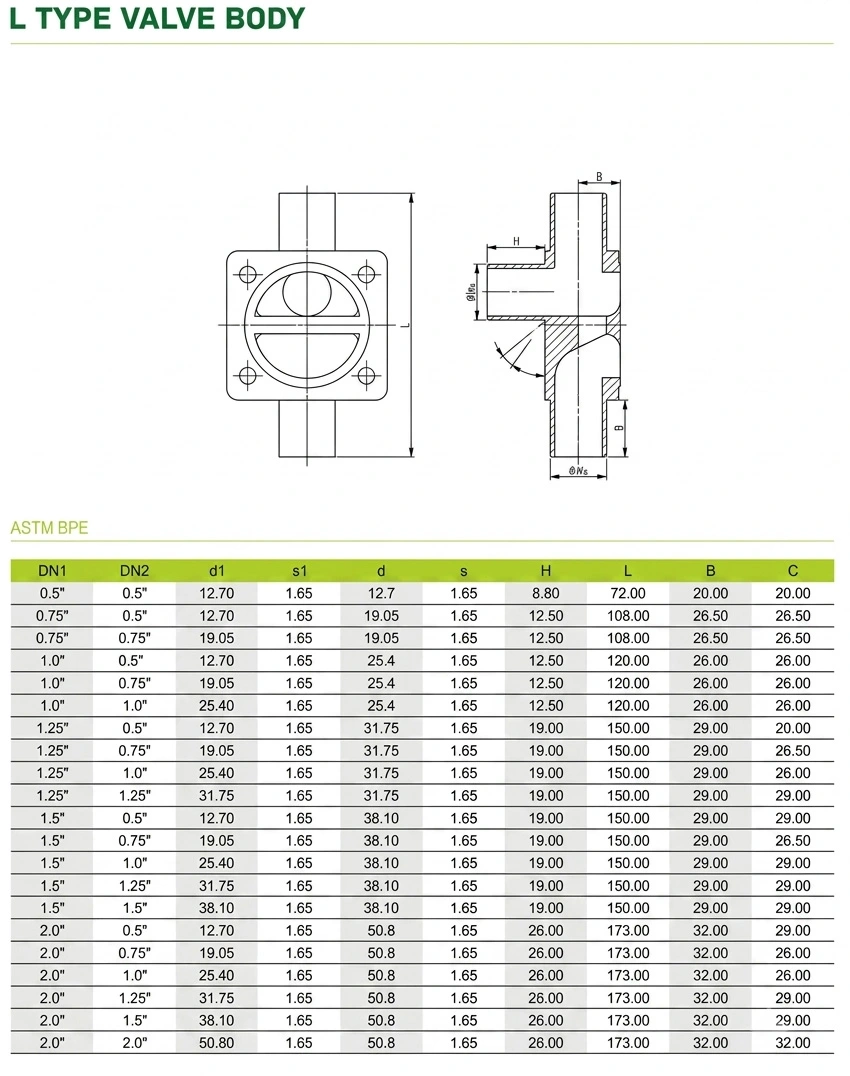

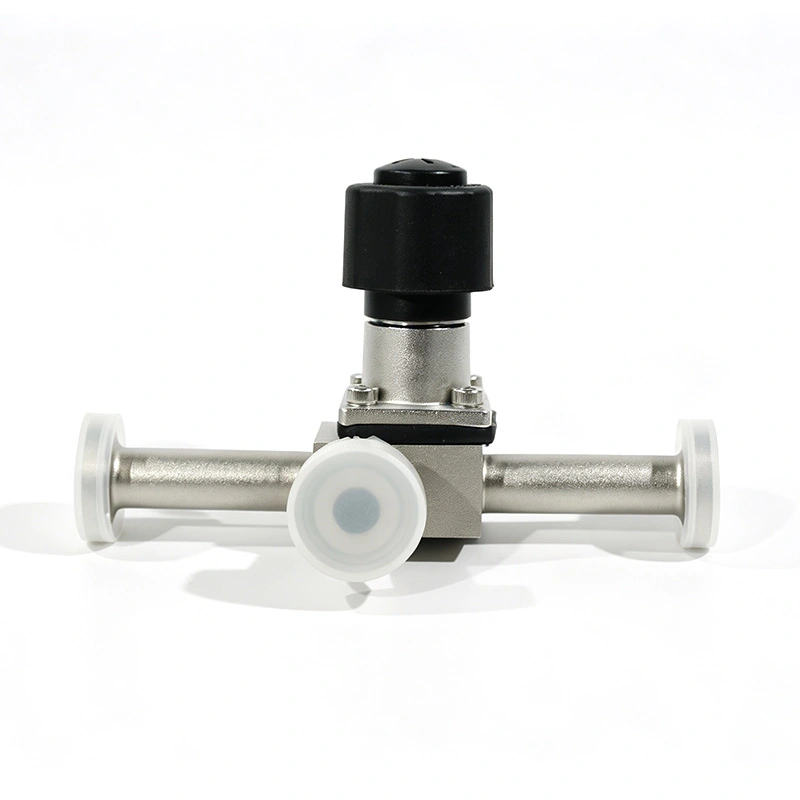

يتوفر صمام الحجاب الحاجز AVM Sanitary 3-Way بتصميمات على شكل حرف T وجسم على شكل حرف L لتتناسب مع مسارات التدفق المختلفة المتطلبات. تكوين الجسم T مناسب لتوزيع أو دمج التدفق بين ثلاثة متصلين خطوط الأنابيب، في حين أن تكوين الجسم L أكثر ملاءمة للتطبيقات التي تتطلب التبديل الاتجاهي بينها مسارين للتدفق.
تعمل وصلات المشبك الصحي الثلاثي أو وصلات اللحام التناكبي على تبسيط عملية التركيب والصيانة. يمكن أن تكون الأسطح الملامسة للمنتج مصقول كهربائيًا إلى Ra ≥ 0.4 ميكرومتر، مما يساعد على تقليل احتباس البقايا ودعم الإنتاج الصحي.
يتوافق الصمام مع إجراءات CIP وSIP، مما يجعله مناسبًا لخطوط الإنتاج حيث يتم التنظيف المتكرر والتعقيم مطلوب.

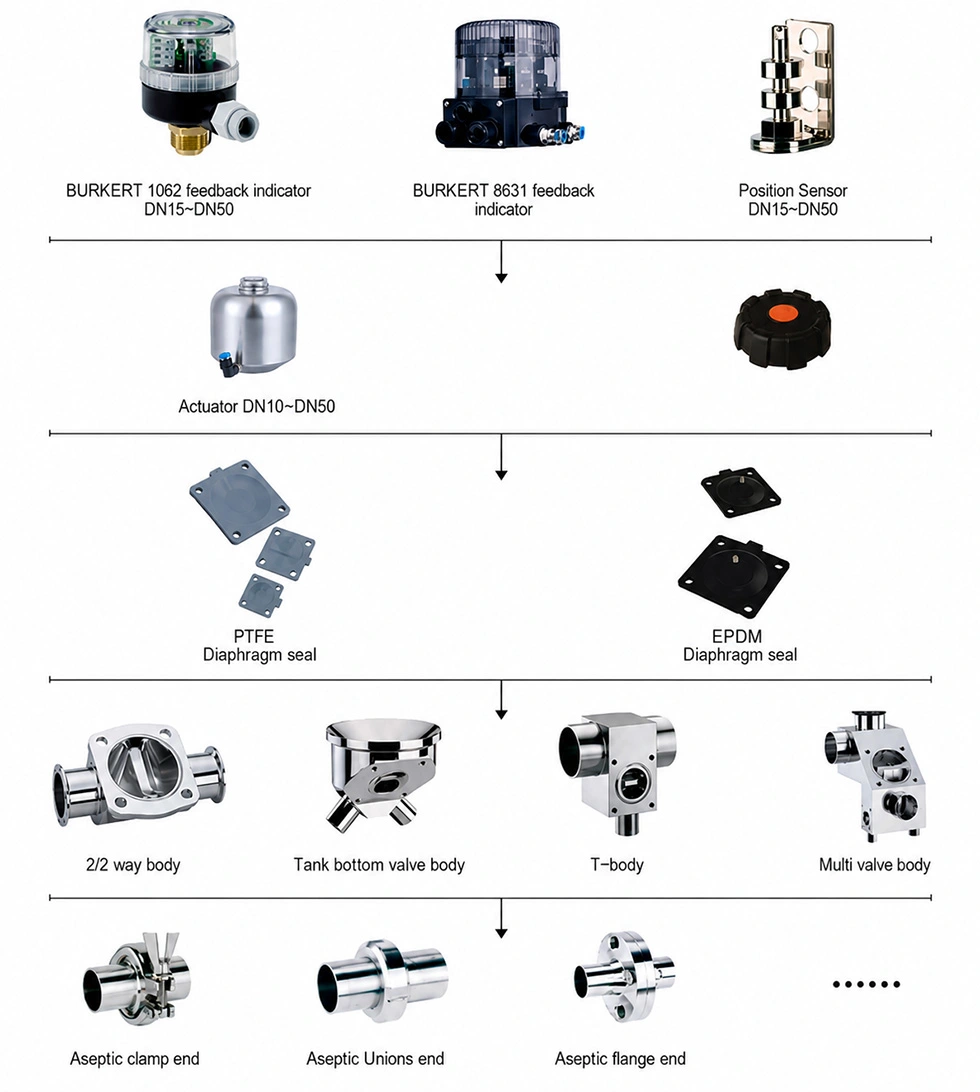

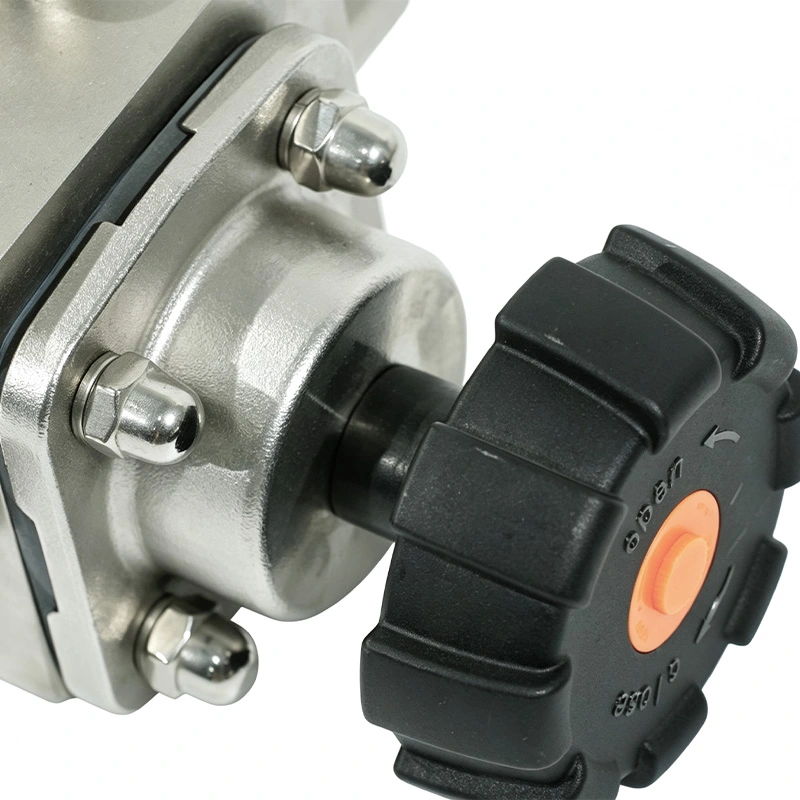

يمكن تشغيل الصمام يدويًا لأنظمة المعالجة المباشرة أو تجهيزه بمحرك هوائي التبديل الآلي. يتيح التشغيل الهوائي التكامل مع أنظمة التحكم المعتمدة على PLC، مما يؤدي إلى تصنيع الصمام مناسبة لمعالجة الدفعات الآلية وتوزيع الوسائط المتعددة الخطوط.
يتم استخدام صمام الحجاب الحاجز AVM Sanitary 3-Way لنقل السوائل الصيدلانية ومعالجة التكنولوجيا الحيوية واللقاحات الإنتاج ومعالجة الألبان وتصنيع المشروبات ومعالجة المكونات الغذائية وأنظمة السوائل المعقمة الأخرى حيث يلزم توزيع التدفق الصحي والعزل الموثوق.

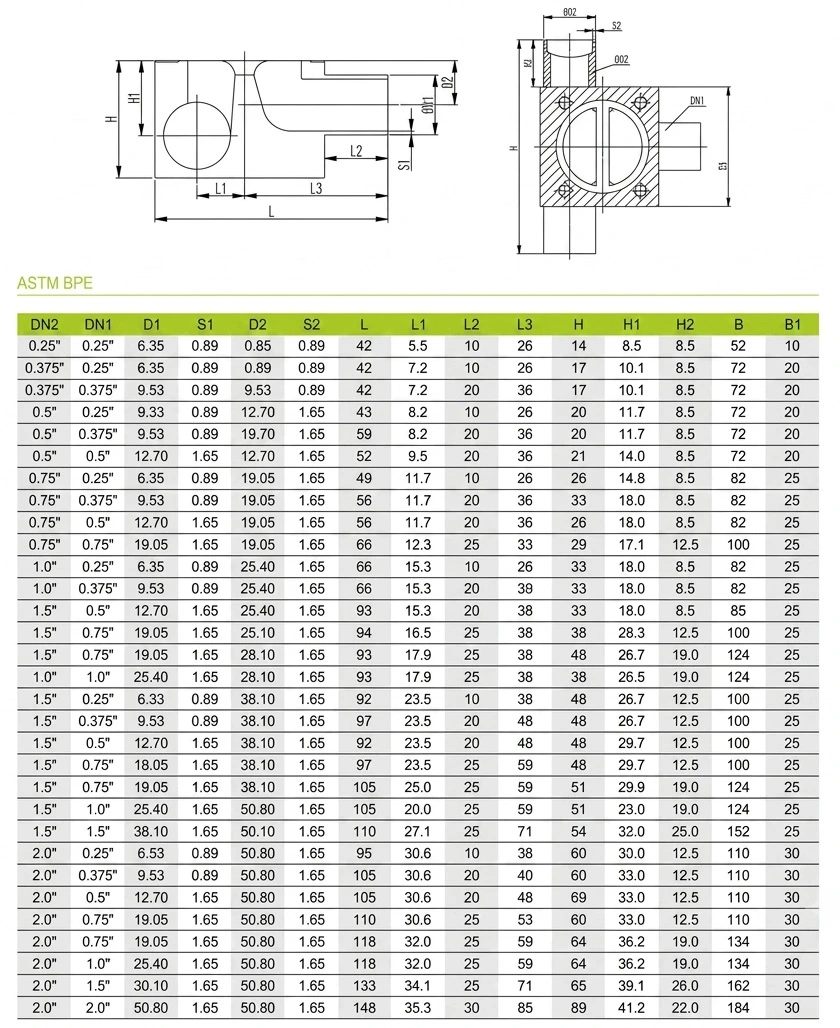

| المعلمة | مواصفة |
| نوع الصمام | صمام الحجاب الحاجز الصحي ثلاثي الاتجاهات |
| تكوين الجسم | الجسم على شكل حرف T / الجسم على شكل حرف L |
| الحجم المتاح | DN10 – DN50 (1/2 بوصة – 2 بوصة) |
| الحد الأقصى لضغط العمل | 0.6 ميجا باسكال (6 بار) |
| مادة الجسم | الفولاذ المقاوم للصدأ SS316L |
| مواد الحجاب الحاجز | EPDM، السيليكون، FKM، EPDM + PTFE المركب |
| الامتثال الحجاب الحاجز | اللدائن المتوافقة مع إدارة الغذاء والدواء الأمريكية (FDA 21 CFR 177.2600)؛ 3-الخيارات المتاحة |
| نوع الاتصال | ثلاثي المشبك، بعقب اللحام |
| معايير الاتصال | دين، سمز، إسو، 3-أ، بكالوريوس |
| درجة حرارة العمل | -20 درجة مئوية إلى +150 درجة مئوية |
| يشتغل | يدوي / هوائي |
| تنظيف | متوافق مع CIP/SIP |
| الانتهاء من السطح | تلميع كهربائي داخلي وخارجي، Ra ≥ 0.4 ميكرومتر |
يتطلب خط إنتاج المستحضرات الصيدلانية الحيوية مجموعة صمامات صحية واحدة لتبديل إمدادات المغذيات بين عدة صمامات أوعية التحضير. يتيح صمام الحجاب الحاجز AVM Sanitary 3-Way Diaphragm Valve للمشغلين إمكانية تحديد مصادر وسائط مختلفة مع الحفاظ على مسار عملية مغلق وصحي. أدى تكوين الجسم T إلى تقليل عدد الأفراد الصمامات المطلوبة وتنظيف خطوط الأنابيب بشكل مبسط أثناء تغيير الدفعة.
يتم استخدامه لتحويل أو دمج أو تبديل سوائل العمليات الصحية بين ثلاثة خطوط أنابيب متصلة.
يتناسب الجسم T مع التوزيع ثلاثي الاتجاهات أو التدفق المدمج، في حين يتم استخدام الجسم L بشكل عام للتوزيع الاتجاهي التبديل بين مسارين للتدفق.
نعم. تم تصميم صمام AVM للتطبيقات الصحية والمعقمة ويدعم المعالجة الموجهة نحو GMP وCIP و متطلبات تنظيف SIP.
