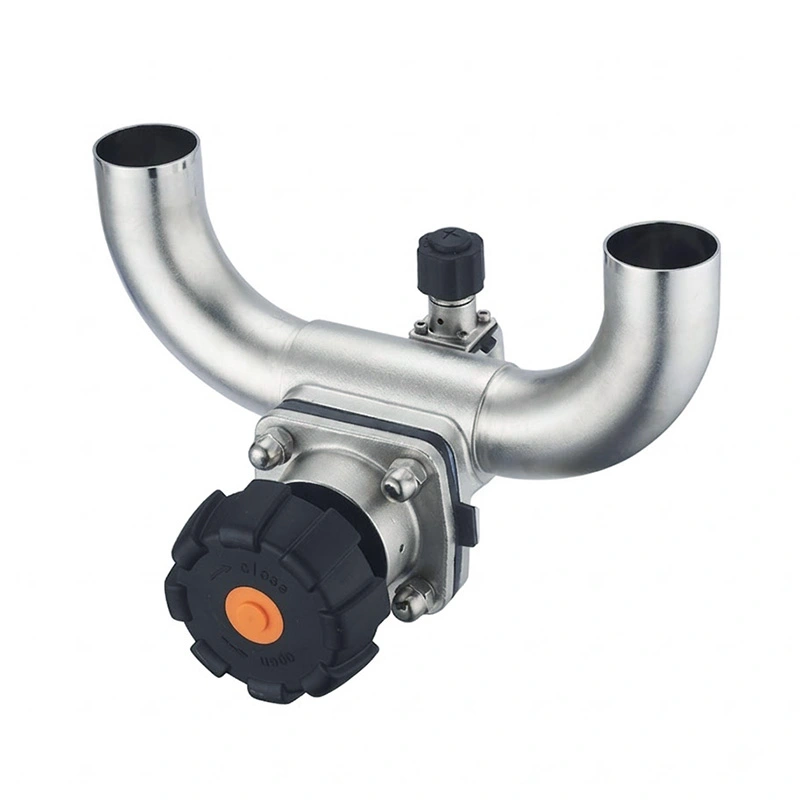

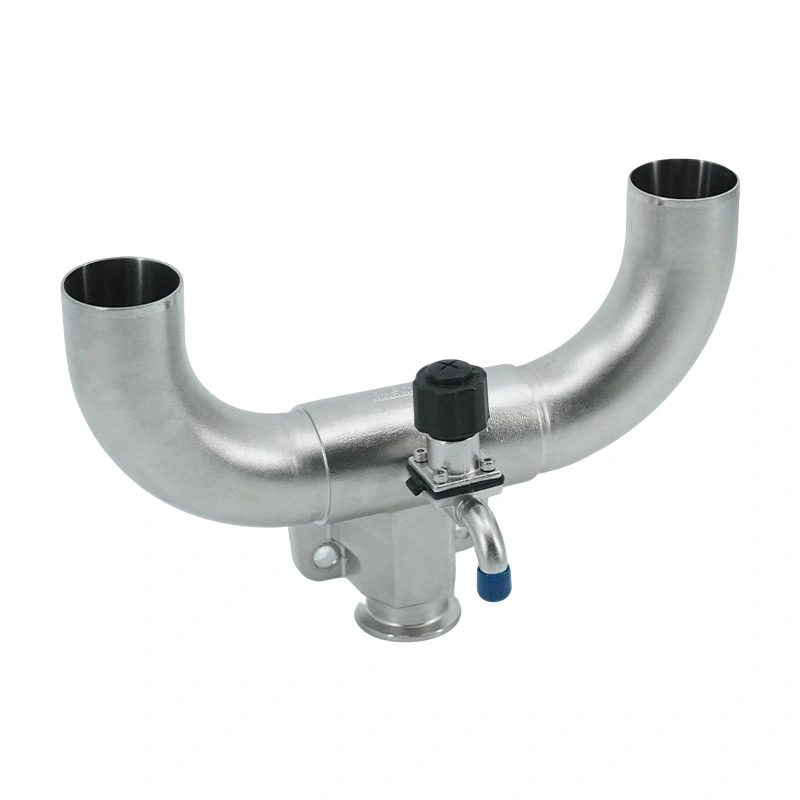

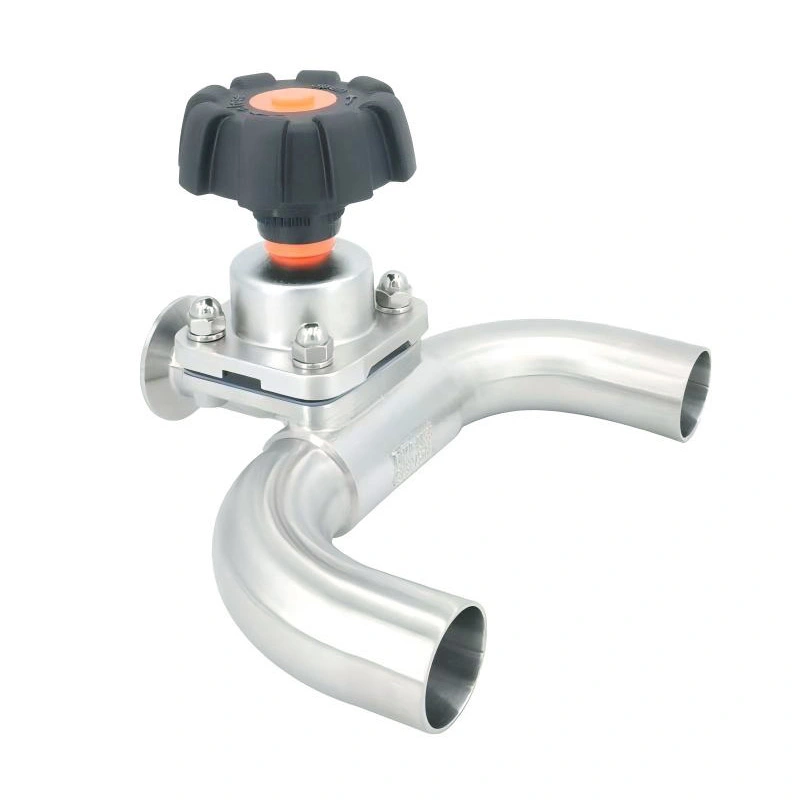

على عكس صمامات الحجاب الحاجز التقليدية ذات الهياكل الفرعية المعقدة أو المقاطع الملحومة المتعددة، فإن الجسم على شكل حرف U ينشئ قناة عملية مبسطة مع عدد أقل من المناطق الراكدة. وهذا يجعل صمام الحجاب الحاجز الصحي على شكل حرف U مناسبة للأدوية والتكنولوجيا الحيوية والأغذية والمشروبات ومنتجات الألبان ومستحضرات التجميل والتطبيقات الكيميائية عالية النقاء تتطلب أداء CIP وSIP موثوقًا به.
مصنوع من الفولاذ المقاوم للصدأ الصحي مع أسطح ملامسة للمنتج دقيقة الدقة، غشاء AVM على شكل حرف U يوفر الصمام إغلاقًا موثوقًا به، وقابلية تصريف ممتازة، وأداءً صحيًا مستقرًا للإنتاج المتطلب البيئات.
الميزة الرئيسية لصمام الحجاب الحاجز AVM على شكل حرف U هو تصميم الجسم المنحني المتكامل. مسار التدفق الداخلي تم تحسينه لتقليل المناطق الراكدة واحتباس المواد غير الضرورية حول فروع الصمام. بالمقارنة مع تكوينات الصمامات التقليدية، يعزز الهيكل على شكل حرف U حركة الوسائط بشكل أكثر سلاسة وأكثر فعالية استنزاف الذاتي بعد المعالجة.
يساعد أيضًا انخفاض عدد نقاط الاتصال الداخلية على تبسيط عملية التنظيف وتقليل مخاطر البقايا المتبقية داخل خط العملية. وهذا يجعل الصمام ذا قيمة خاصة للتطبيقات التي تتطلب استخدامًا متكررًا تغييرات المنتج ومتطلبات الصرف الصحي الصارمة.
يعمل الحجاب الحاجز المرن كمكون مانع للتسرب وحاجز بين وسائط المعالجة والتشغيل آلية. أثناء التشغيل، يظل سائل العملية معزولًا عن مكونات جذع الصمام والمشغل، الحد من مخاطر التلوث والقضاء على مشاكل التسرب الخارجي المرتبطة بالتعبئة التقليدية الهياكل.
يوفر هذا التكوين عزلًا موثوقًا للوسائط مع تبسيط الصيانة أيضًا، مما يجعله مناسبًا السوائل الصيدلانية والمياه النقية والوسائط البيولوجية وغيرها من سوائل المعالجة عالية النقاء.
تم تصميم الهندسة الداخلية للصمام لتقليل المناطق التي يمكن أن تبقى فيها السوائل أو بقايا المنتج بعد ذلك الإنتاج. يعمل مسار التدفق الأكثر سلاسة على تحسين الصرف ويساعد على تقليل احتمالية نمو الميكروبات أو التلوث المتبادل بين دفعات الإنتاج.
بالنسبة لمصنعي الأدوية والتكنولوجيا الحيوية، يمكن أن يؤدي هذا التكوين المنخفض إلى تبسيط التحقق من صحة التنظيف ودعم الأداء الصحي المتسق أثناء دورات CIP وSIP المتكررة.
عندما يغلق الصمام، يتم الضغط على الحجاب الحاجز على مقعد الصمام لإنشاء حاجز آمن عبر التدفق المسار. يوفر عنصر الختم المرن أداء إغلاق ثابتًا مع الحفاظ على الفصل بين الأجزاء عملية السوائل وآلية التشغيل.
يمكن أيضًا استبدال الحجاب الحاجز وفقًا لمتطلبات الصيانة دون استبدال الصمام بالكامل التجميع، مما يساعد على تقليل وقت الخدمة وتكاليف الصيانة على المدى الطويل.
يتوفر صمام الحجاب الحاجز AVM على شكل حرف U في تكوينات الفولاذ المقاوم للصدأ SUS304 وSUS304L وSUS316 وSUS316L. ل التطبيقات التي تتطلب مقاومة أعلى للتآكل ونقاء المنتج، SS316L مناسب لملامسة المنتج مكونات.
يمكن صقل الأسطح الملامسة للمنتج ميكانيكيًا أو صقلها كهربائيًا إلى Ra <0.4 ميكرومتر، مما يوفر سطحًا أملسًا مما يقلل من التصاق البقايا ويدعم متطلبات الإنتاج الصحية.
يتحكم صمام الحجاب الحاجز الصحي AVM على شكل حرف U في تدفق العملية من خلال الحركة الرأسية للحجاب الحاجز المرن. عندما يرفع المشغل ساق الصمام، يتحرك الحجاب الحاجز بعيدًا عن مقعد الصمام ويفتح التدفق على شكل حرف U القناة، مما يسمح لوسط العملية بالمرور عبر الصمام.
عندما يتحرك ساق الصمام إلى الأسفل، يتم الضغط على الحجاب الحاجز مقابل مقعد الصمام المُجهز بدقة ويغلق مرور التدفق. لأن الحجاب الحاجز يفصل سائل العملية تمامًا عن آلية التشغيل، أي الصمام يحافظ على مسار عملية نظيف مع تقليل مخاطر تسرب الجذع وتلوث الوسائط.
يعمل الجسم المتكامل على شكل حرف U على تحسين الصرف من خلال توجيه الوسائط المتبقية نحو المخرج بدلاً من ذلك والسماح لها بالبقاء في المناطق الراكدة.
صمام الحجاب الحاجز AVM على شكل حرف U مناسب لأنابيب العمليات الصيدلانية، وأنظمة المياه النقية، وأنظمة WFI، نقل السائل المعقم، ومعالجة API، وغيرها من التطبيقات حيث توزيع التدفق الصحي وموثوق بها العزلة مطلوبة.
يمكن دمج الصمام في المفاعلات الحيوية، وأنظمة التخمير، ومعدات زراعة الخلايا، وخطوط المعالجة المعقمة، وأنظمة التكنولوجيا الحيوية الأخرى حيث تعد الأرجل الميتة المنخفضة والتنظيف الفعال لـ CIP/SIP أمرًا مهمًا.
مسار التدفق الصحي يجعل الصمام مناسبًا لمنتجات الألبان والمشروبات والمكونات الغذائية السائلة والتخمير الأنظمة، وتطبيقات المعالجة الصحية الأخرى التي تتطلب تنظيفًا وتصريفًا موثوقًا.
يمكن أيضًا استخدام صمام الحجاب الحاجز AVM على شكل حرف U للمواد الكيميائية عالية النقاء، والمكونات التجميلية، والسوائل المتخصصة، و وسائط المعالجة الأخرى حيث تكون مقاومة التآكل وقابلية التنظيف وحماية المنتج أمرًا مهمًا.
| المعلمة | مواصفة |
| نوع الصمام | صمام الحجاب الحاجز الصحي على شكل حرف U |
| تكوين التدفق | U- نوع ثلاثي |
| الحجم الاسمي | DN10-DN80 |
| الحد الأقصى لضغط العمل | 10 بار/145 رطل لكل بوصة مربعة |
| درجة حرارة العمل | -20 درجة مئوية إلى +150 درجة مئوية |
| مادة الجسم | SUS304، SUS304L، SUS316، SUS316L |
| مواد الحجاب الحاجز | EPDM، PTFE، السيليكون، FKM، PTFE/EPDM المركب |
| عملية | يدوي / هوائي |
| أنواع الاتصال | ثلاثي المشبك، اللحام التناكبي، الملولب، ذو الحواف |
| الانتهاء من السطح | ميكانيكية أو مصقولة كهربائيًا، Ra <0.4 ميكرومتر |
| معايير الاتصال | DIN، ISO، جيش الدفاع الإسرائيلي، 3-A، SMS، ASME BPE، BS، GB |
| تنظيف | متوافق مع CIP/SIP |
استخدمت منشأة معالجة الأدوية صمام الحجاب الحاجز الصحي AVM على شكل حرف U في توزيع السائل المعقم النظام حيث كانت توصيلات الصمامات التقليدية تتسبب في بقاء السائل المتبقي حول الأقسام الفرعية بعد ذلك تنظيف. يوفر تكوين الصمام على شكل حرف U مسار صرف أكثر سلاسة وتقليل احتباس المنتج أثناء عملية الصرف دورات التنظيف المكاني (CIP)، تساعد العميل على تحسين اتساق التنظيف وتبسيط الصيانة الروتينية.
تم تطوير صمام الحجاب الحاجز الصحي AVM على شكل حرف U لأنظمة المعالجة حيث تكون قابلية التصريف وانخفاض الساق الميتة الأداء أكثر أهمية من مجرد التحكم في تدفق السوائل. جسمها المتكامل على شكل حرف U، والحجاب الحاجز المرن توفر العزلة وأسطح الاتصال الناعمة للمنتج والتوافق مع CIP/SIP حلاً عمليًا للمصنعين البحث عن أنابيب صحية أنظف وأكثر كفاءة وأسهل في الصيانة.
يتم استخدام صمام الحجاب الحاجز على شكل حرف U للتحكم في التدفق الصحي والتوزيع والعزل في الأدوية، التكنولوجيا الحيوية والأغذية والمشروبات ومستحضرات التجميل وأنظمة المعالجة عالية النقاء.
يوفر الجسم على شكل حرف U مسار تدفق داخلي أكثر سلاسة يعمل على تحسين التصريف وتقليل الأرجل الميتة والمنتج الاحتفاظ. يمكن أن يساعد ذلك في تقليل مخاطر التلوث وتحسين كفاءة تنظيف CIP/SIP.
نعم. تم تصميم الصمام لبيئات المعالجة الصحية ويمكن تصنيعه بمواد صحية، أسطح ملامسة مصقولة للمنتج، ومعايير اتصال مناسبة للتطبيقات الصيدلانية والمعقمة.
