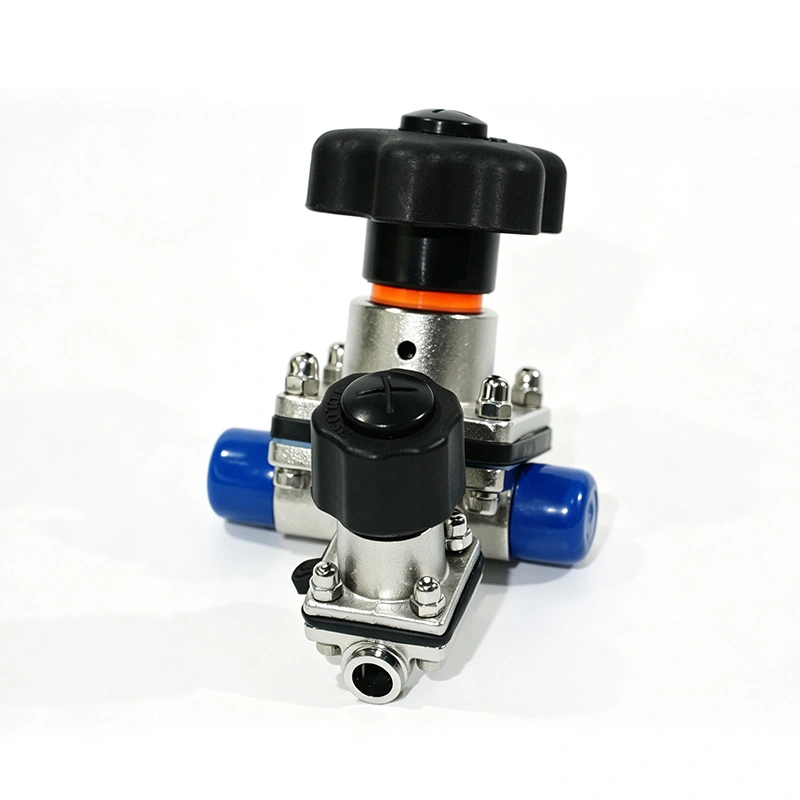

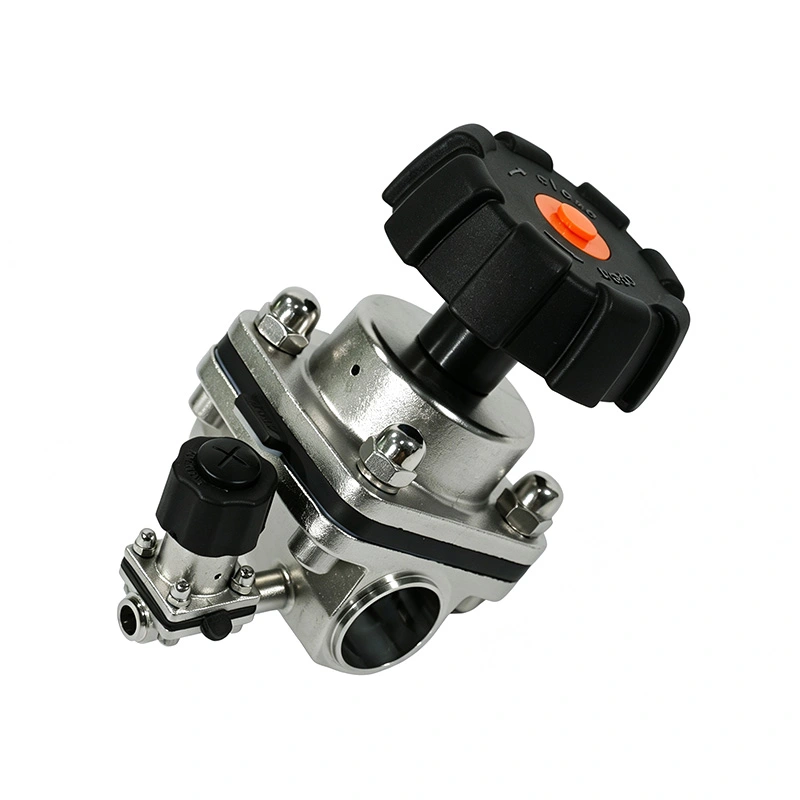

تم تصميم الصمام وفقًا للمتطلبات الصحية GMP، ويوفر أداءً ممتازًا للختم والتلوث الوقاية وسهولة التنظيف القدرة. يستخدم على نطاق واسع صمام الحجاب الحاجز الصحي GMP ثنائي الاتجاه مع منفذ الوصول أنظمة المياه النقية، وأنظمة WFI، والمفاعلات الحيوية، ومعدات التخمير، وأوعية المعالجة المعقمة، وعالية النقاء تطبيقات نقل السوائل حيث تكون سلامة المنتج وسلامة العمليات أمرًا بالغ الأهمية.
على عكس حلول أخذ العينات التقليدية التي تتطلب أجهزة إضافية لأخذ العينات أو انقطاع خطوط الأنابيب، فإن AVM يدمج صمام الحجاب الحاجز مع منفذ الوصول وظائف الإغلاق وأخذ العينات في هيكل صمام صحي واحد. هذا يقلل من تعقيد النظام، ويقلل من مخاطر التلوث، ويحسن الكفاءة التشغيلية في المتطلبات بيئات الإنتاج.
يستخدم صمام الحجاب الحاجز الصحي AVM ثنائي الاتجاه حاجزًا مرنًا كعنصر الختم الرئيسي للعزل التام سائل العملية من ساق الصمام والمشغل ومكونات التشغيل.
أثناء التشغيل العادي، يتحرك الحجاب الحاجز إلى الأسفل ليتصل بمقعد الصمام، مما يؤدي إلى إنشاء ختم إغلاق موثوق ومنع التسرب الداخلي. عندما يفتح الصمام، يرتفع الحجاب الحاجز بعيدًا عن مسار التدفق، مما يسمح بسلاسة نقل السوائل مع الحد الأدنى من فقدان الضغط.
عندما يكون أخذ العينات مطلوبًا، يسمح منفذ الوصول المتكامل للمشغلين بجمع عينات العملية مباشرة من النظام دون انقطاع الإنتاج. بعد أخذ العينات، يمكن إغلاق المنفذ وإعادة إغلاقه، مع الحفاظ على إغلاقه بيئة صحية وتقليل مخاطر التلوث الخارجي.
يزيل هيكل الغشاء المساحات الميتة ومناطق الاحتفاظ بالمنتج، بينما يدعم CIP (التنظيف في المكان) و إجراءات SIP (التعقيم في المكان) لتطبيقات المعالجة المعقمة.
يجمع الصمام بين التحكم في السوائل وقدرات أخذ العينات عبر الإنترنت في تصميم واحد مدمج. يمكن للمشغلين جمع عينات تمثيلية مباشرة من خط المعالجة دون إيقاف تشغيل المعدات، مما يؤدي إلى تحسين الإنتاج الكفاءة وتبسيط تكوين النظام.
يوفر الحجاب الحاجز المرن فصلًا كاملاً بين وسائط العملية والمكونات الميكانيكية. هذا التصميم يزيل مخاطر تسرب الجذع، ويحمي المشغل من السوائل المسببة للتآكل، ويضمن أداء إغلاق موثوقًا به طوال العملية.

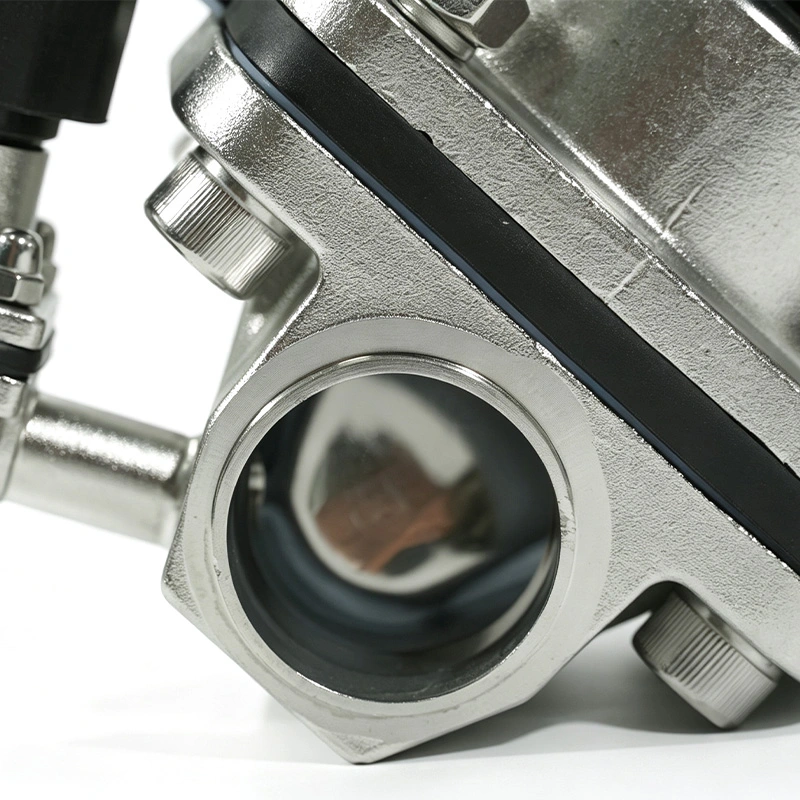

تم تصنيع الصمام من الفولاذ المقاوم للصدأ SS316L عالي الجودة، ويتميز بأسطح ناعمة ملامسة للمنتج لتقليل مخاطر الاحتفاظ بالمواد والتلوث. تتوفر مواد الحجاب الحاجز المتوافقة مع إدارة الغذاء والدواء للأدوية، تطبيقات الغذاء والتكنولوجيا الحيوية.
يسمح منفذ الوصول المتكامل بأخذ العينات في بيئة مغلقة، مما يمنع التعرض للملوثات الخارجية الحفاظ على دقة العينة. وهذا مهم بشكل خاص للسوائل المعقمة، والمياه النقية، وسوائل التخمير، ومواد عملية عالية القيمة.
يدعم هيكل الغشاء البسيط إجراءات التنظيف الفعالة ويقلل من متطلبات الصيانة. ال يسمح تصميم الغشاء القابل للاستبدال بالخدمة السريعة دون استبدال مجموعة الصمامات الكاملة، مما يساعد على تقليل التوقف.
يستخدم صمام الحجاب الحاجز AVM Sanitary GMP ثنائي الاتجاه مع منفذ الوصول على نطاق واسع في أنظمة المياه النقية والمياه أنظمة الحقن (WFI)، وخطوط إنتاج API، وأوعية المعالجة المعقمة، وأنظمة نقل السوائل الصيدلانية. فهو يتيح أخذ العينات بشكل آمن مع الحفاظ على رقابة صارمة على التلوث.
الصمام مناسب للمفاعلات الحيوية وأنظمة التخمير وعمليات زراعة الخلايا وإنتاج الأدوية الحيوية الخطوط التي يكون فيها أخذ العينات المعقمة وحماية المنتج أمرًا ضروريًا.
يستخدم في معالجة الألبان وإنتاج المشروبات ونقل المكونات السائلة وأنظمة الإنتاج الصحية التي تتطلب عزل السوائل وأخذ العينات بشكل موثوق.
يتم تطبيقه في أنظمة المياه فائقة النقاء، وتوزيع المواد الكيميائية المتخصصة، وتطبيقات عمليات غرف الأبحاث حيث مطلوبة مقاومة التآكل ومنع التلوث.

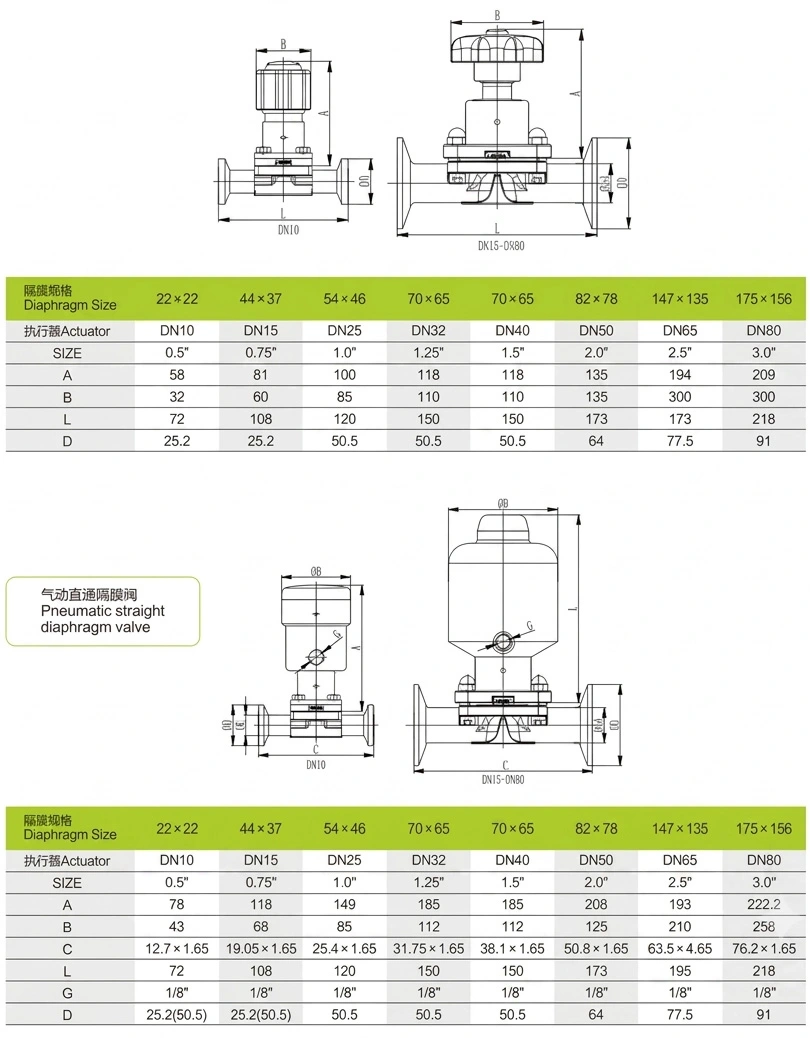

| المعلمة | مواصفة |
| نوع الصمام | صمام الحجاب الحاجز الصحي ثنائي الاتجاه مع منفذ الوصول |
| حجم الصمام | DN10-DN100 |
| حجم منفذ العينة | DN10-DN100 |
| مادة الاتصال بالمنتج | الفولاذ المقاوم للصدأ SS316L |

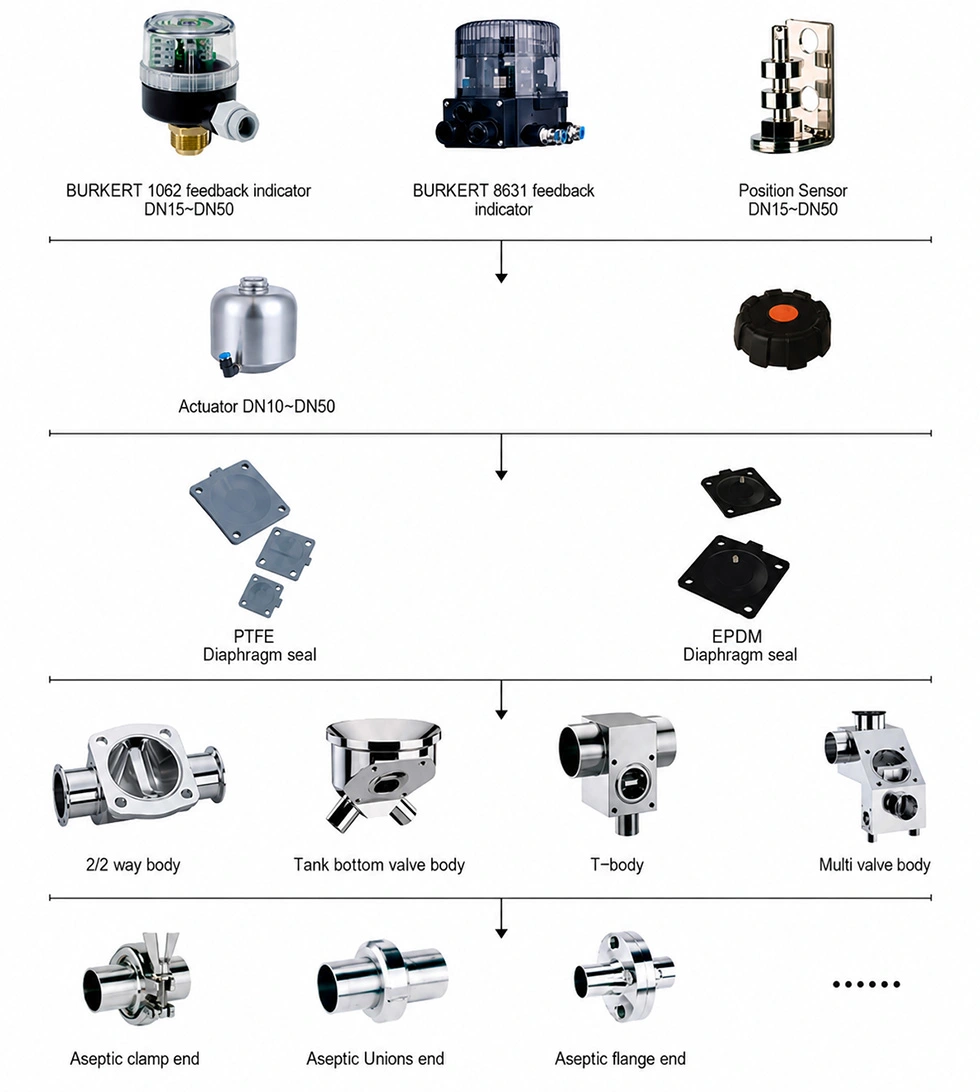

| خيارات مواد الختم | PTFE + EPDM، EPDM، PTFE، سيليكون، FKM |
| نوع الاتصال | ثلاثي المشبك، بعقب اللحام، شفة |
| معايير الاتصال | سلسلة DIN، ISO 1127، ASME BPE، 3A |
| درجة حرارة العمل | -20 درجة مئوية إلى +150 درجة مئوية |

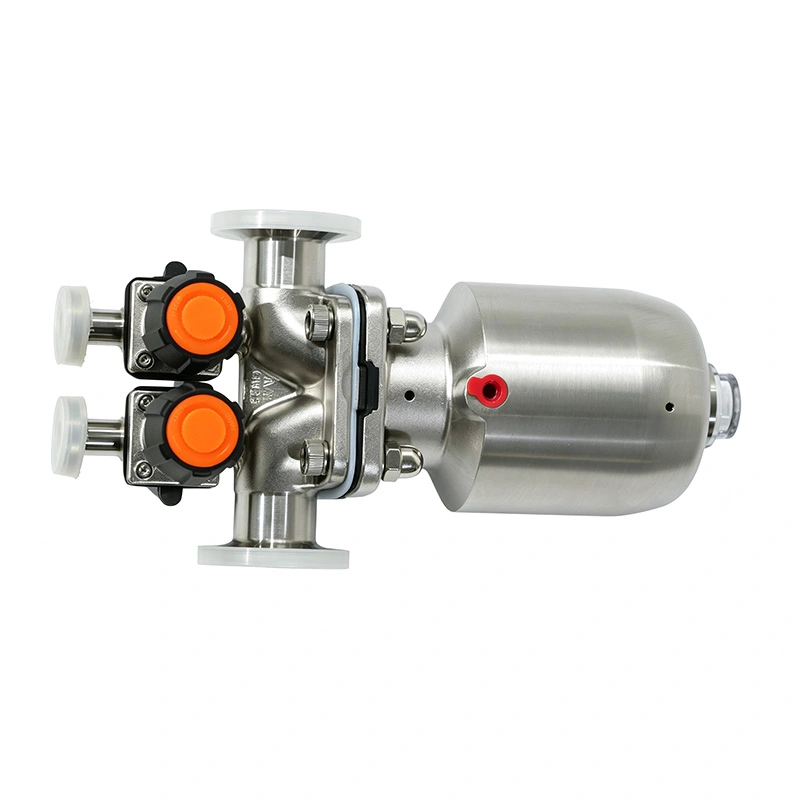

| عملية | التشغيل اليدوي/الهوائي |
| طريقة التنظيف | متوافق مع CIP، SIP اختياري |
كانت إحدى الشركات المصنعة للأدوية بحاجة إلى حل أخذ عينات أكثر أمانًا لنظام توزيع المياه النقية الخاص بها. ال تتطلب طريقة أخذ العينات الأصلية فتح خط المعالجة، مما يزيد من خطر التلوث البيئي و تمديد إجراءات التنظيف.
بعد تثبيت صمام الحجاب الحاجز ثنائي الاتجاه AVM Sanitary GMP مع منفذ الوصول، حقق العميل نظامًا مغلقًا أخذ العينات دون مقاطعة التشغيل المستمر. البناء الصحي SS316L وتصميم ختم الحجاب الحاجز وساعد في الحفاظ على نقاء المياه، في حين أدى منفذ أخذ العينات المتكامل إلى تبسيط عمليات التفتيش الروتينية على الجودة.
أدى هذا الحل إلى تحسين كفاءة أخذ العينات، وتقليل مخاطر التلوث، ودعم توافق ممارسات التصنيع الجيدة الخاصة بالعميل متطلبات الإنتاج.
يوفر صمام الحجاب الحاجز AVM Sanitary GMP ثنائي الاتجاه مع منفذ الوصول حلاً متكاملاً للتحكم الصحي في التدفق وأخذ العينات العقيمة. مع ختم الحجاب الحاجز الموثوق به، والبناء الصحي من الفولاذ المقاوم للصدأ، والتوافق مع عمليات CIP/SIP، يساعد الصمام الشركات المصنعة في الحفاظ على جودة المنتج وتحسين سلامة العمليات وتحقيقها التشغيل الفعال في الصناعات الدوائية وعالية النقاء.
وهو مصمم لأخذ عينات معقمة وصحية من السوائل من الأدوية والتكنولوجيا الحيوية والمواد الغذائية والسوائل عالية النقاء أنظمة المعالجة دون تلويث بيئة الإنتاج.
نعم. يدعم التصميم الصحي تنظيف CIP وعمليات تعقيم SIP الاختيارية للتطبيقات التي تتطلب ذلك رقابة صارمة على النظافة.
توفر AVM خيارات التوصيل الصحي بما في ذلك المشبك الثلاثي واللحام التناكبي ووصلات الحافة وفقًا لـ معايير الصناعة المختلفة.
