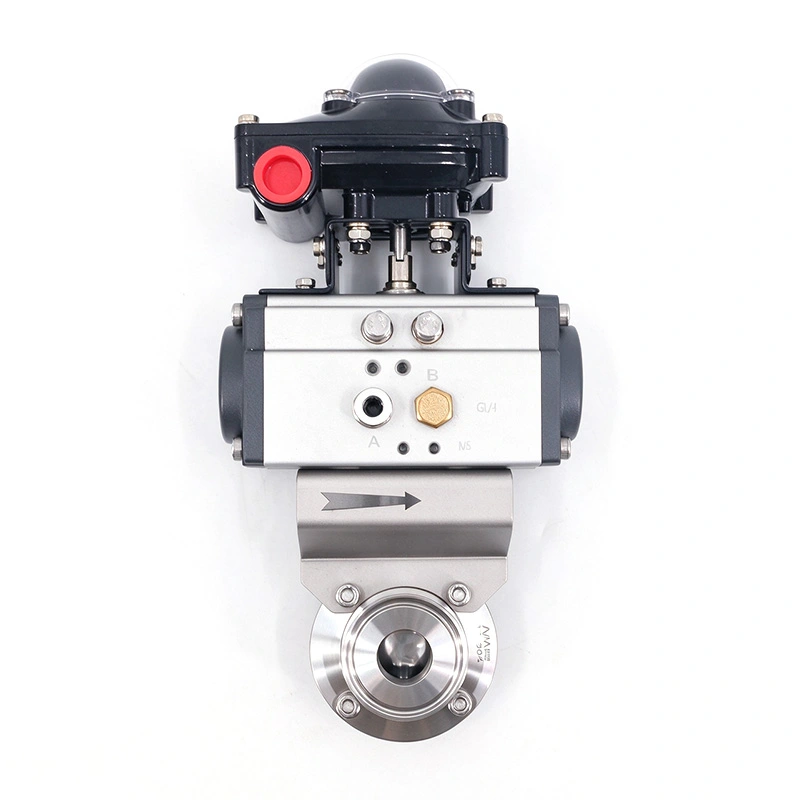

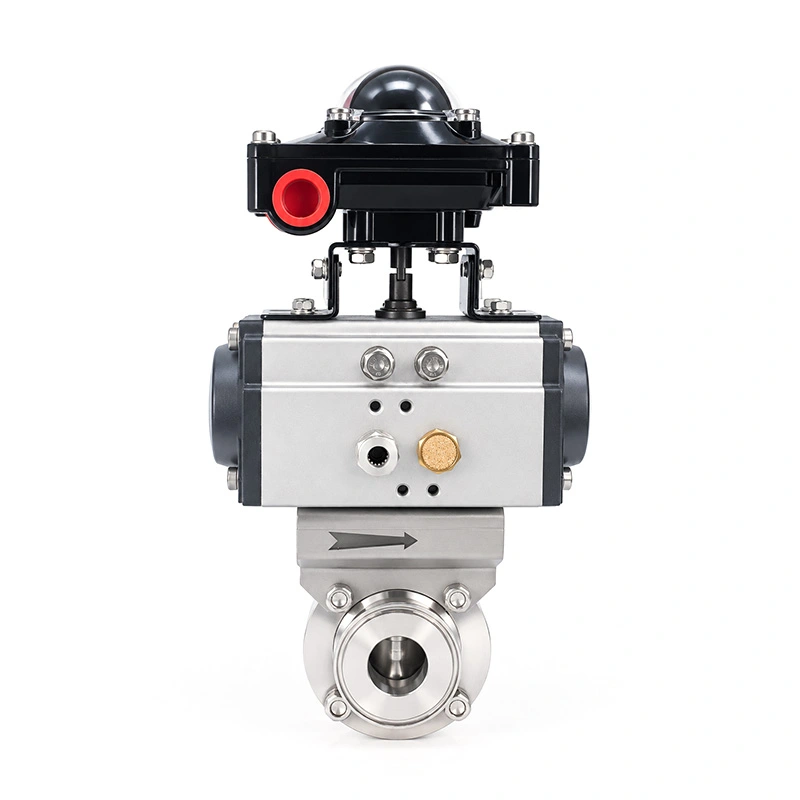

يجمع صمام الفراشة الهوائي الهوائي AVM مع صندوق التبديل الحدي بين هيكل صمام الفراشة الصحي و التشغيل الهوائي ومراقبة الوضع الكهربائي. يوفر صندوق تبديل الحد المتكامل في الوقت الحقيقي إشارات ردود فعل مفتوحة/مغلقة إلى PLC أو DCS أو أنظمة التحكم، مما يسمح للمشغلين بمراقبة حالة الصمام وتحقيقه إدارة العمليات الآلية.
تم تصنيعه بمواد صحية من الفولاذ المقاوم للصدأ ومكونات إغلاق متوافقة مع إدارة الغذاء والدواء الأمريكية، ويتميز الصمام بالنعومة الأسطح الداخلية، وأداء إغلاق موثوق، وتوافق مع عمليات التنظيف المكاني. منتجات AVM هي تم تصنيعها بموجب أنظمة إدارة الجودة ISO 9001 وتلبية المتطلبات الدولية بما في ذلك 3-A Sanitary المعايير والامتثال لـ CE وFDA.
إن معرفة موضع الصمام لا تقل أهمية عن التحكم في الصمام نفسه. قد يتسبب الصمام بدون ردود فعل عدم اليقين أثناء عمليات التعبئة أو الخلط أو النقل أو التنظيف المكاني.
يستخدم صمام الفراشة الهوائي الهوائي AVM مع صندوق التبديل الحدي نظام كشف الموقع المثبت على آلية المحرك. عندما يصل الصمام إلى أوضاع الفتح الكامل أو الإغلاق الكامل، يتم إرسال صندوق تبديل الحد الإشارات المقابلة لنظام التحكم.
تساعد وظيفة التعليقات المشغلين على تحقيق المراقبة في الوقت الفعلي وتشابك العمليات وحالة المعدات تأكيد. إنها مناسبة بشكل خاص لخطوط الإنتاج التي تتطلب التسلسل التلقائي والصمامات المتعددة التنسيق والرقابة المركزية.
من خلال دمج تشغيل الصمام وملاحظات الموقع في نظام واحد، يمكن للمصنعين تقليل الفحص اليدوي المتطلبات وتحسين اتساق العملية.
يؤثر تصميم الصمام بشكل مباشر على كفاءة التنظيف وسلامة المنتج. المساحات الميتة الداخلية أو الأسطح الخشنة أو مواد الختم غير المناسبة قد تزيد من مخاطر التلوث.
تستخدم صمامات الفراشة الصحية AVM أجسامًا من الفولاذ المقاوم للصدأ مُشكَّلة بدقة مع مسارات تدفق داخلية سلسة تقليل احتباس المواد. يقلل الهيكل المدمج من متطلبات الصيانة مع دعم النظافة العملية في البيئات الصعبة.
هيكل الصمام مناسب لعمليات التنظيف المكانية، مما يسمح بتنظيف معدات الإنتاج دون الحاجة إلى ذلك التفكيك المتكرر. وهذا يساعد على تقليل وقت التوقف عن العمل وتحسين كفاءة الإنتاج في التصنيع المستمر أنظمة.
يساعد السطح الأملس وتصميم الختم الصحي على منع تراكم البقايا أثناء نقل السوائل، دعم متطلبات النظافة الصارمة.
يوفر AVM تكوينات تشغيل مرنة وفقًا لمستوى التشغيل الآلي وظروف التثبيت والعميل المتطلبات.
يوفر المحرك الهوائي استجابة سريعة وتشغيلًا متكررًا، مما يجعله مناسبًا لخطوط الأنابيب الآلية. تتوفر التكوينات المفتوحة عادةً (NO) والمغلقة عادةً (NC) والجو إلى الهواء (A/A) وفقًا للعملية المتطلبات.
يسمح التصميم الهوائي بتشغيل الصمام بشكل متكرر مع الحفاظ على الأداء المستقر في الإنتاج الآلي خطوط.
للتحكم البسيط في خطوط الأنابيب، مقابض يدوية بما في ذلك مقابض السحب، ومقابض بلاستيكية متعددة المواضع ومقابض مقاومة للصدأ يمكن اختيار مقابض الصلب.
المحركات الكهربائية متاحة أيضًا للأنظمة التي تتطلب تكامل التحكم الكهربائي والمركزي إدارة الأتمتة.
لذلك، تتوفر مجموعات مختلفة من المواد وتصميمات التوصيل.
يمكن تصنيع جسم الصمام من الفولاذ المقاوم للصدأ SUS304 أو SUS316L، مما يوفر مقاومة ممتازة للتآكل. وعمر خدمة طويل في بيئات صحية.
تتوفر مواد الختم بما في ذلك السيليكون وEPDM وFKM مع خيارات متوافقة مع إدارة الغذاء والدواء الأمريكية لمختلف الأعمال الظروف.
تشتمل أنواع التوصيل على تصميمات ملحومة، ومشبكية، وملولبة، وشفة، وموحدة، مما يتيح سهولة التكامل مع الموجودة خطوط الأنابيب الصحية.
| غرض | مواصفة |
| نوع الصمام | صمام الفراشة الصحي |
| مادة الجسم | SUS304 / SUS316L |
| نطاق الحجم | DN20 – DN150 / 1 بوصة – 6 بوصة |
| المعايير | 3-A، DIN، ISO/IDF، BS/RJT، ASME/BPE |
| مادة الختم | سيليكون / EPDM / FKM، متوافق مع إدارة الغذاء والدواء الأمريكية |
| اتصال | المشبك / اللحام / الخيط / شفة / الاتحاد |
| عملية | يدوي / هوائي / كهربائي |
| نوع هوائي | مفتوح عادة (NO) / مغلق عادة (NC) / جو-جو (A/A) |
| نظام ردود الفعل | الحد من صندوق التبديل مفتوح/مغلق إشارة |
| التوثيق | تقرير فحص المواد متاح |
يتم استخدام صمام الفراشة الهوائي الهوائي AVM المزود بصندوق تبديل محدود على نطاق واسع في الصناعات التي تتطلب النظافة التحكم في السوائل والتشغيل الآلي.
تشمل التطبيقات النموذجية ما يلي:
تستخدم لخطوط أنابيب العمليات المعقمة وأنظمة نقل السوائل ومعدات الإنتاج الآلية حيث يحدث التلوث السيطرة ضرورية.
مناسبة لأنظمة الألبان والمشروبات والصلصة وخلط المكونات والتعبئة التي تتطلب تشغيلًا صحيًا.
يتم تطبيقه في أنظمة معالجة السوائل عالية النظافة حيث يتطلب الأمر تحكمًا موثوقًا وتصميمًا صحيًا.
يستخدم لنقل المواد السائلة ومعدات المعالجة التي تتطلب أسطحًا ناعمة وسهلة التنظيف.
يمكن أيضًا استخدام الصمام في أنظمة التنظيف المكاني (CIP)، والتحكم في مدخل/مخرج الخزان، وخطوط التعبئة والعمليات الآلية خطوط الأنابيب.
يركز الاختبار على أداء الختم وجودة المواد وموثوقية التشغيل ودقة ردود الفعل على الموضع.
يتم اختبار كل صمام تحت ظروف ضغط يمكن التحكم فيها للتحقق من أداء الختم والتأكد من عدم وجوده تسرب غير طبيعي أثناء التشغيل.
تساعد هذه العملية على تأكيد الموثوقية على المدى الطويل في بيئات الإنتاج المستمر.
يتم اختبار صندوق التبديل الحدي للتأكد من دقة إرسال الإشارة المفتوحة/المغلقة والاتصال الموثوق به PLC أو أنظمة التحكم.
وهذا يضمن أن الصمام يمكن أن يعمل بشكل صحيح ضمن أنظمة الإنتاج الآلية.
يتم فحص مواد الفولاذ المقاوم للصدأ وجودة التصنيع وتشطيب السطح لضمان تلبية المتطلبات الصحية الحفاظ عليها للتطبيقات الغذائية والصيدلانية.
تعمل AVM وفقًا لمعايير إدارة الجودة ISO 9001 وتوفر حلول الصمامات الصحية التي تلبي المعايير الدولية متطلبات السوق.
تم تصميم المنتجات وفقًا للمعايير الصحية 3-A وهي متوفرة بوثائق متوافقة مع CE وFDA.
من خلال التحكم الصارم في الإنتاج والتحقق من المواد واختبار الأداء، تساعد AVM العملاء على البناء بشكل أكثر أمانًا وأنظمة معالجة صحية أكثر موثوقية.
يكتشف صندوق التبديل الحدي مواضع فتح وإغلاق الصمام ويرسل إشارات ردود الفعل إلى PLC أو DCS أو التحكم أنظمة المراقبة الآلية والتحكم في العمليات.
نعم. يدعم التصميم الصحي بيئات المعالجة الصحية وهو مناسب لتطبيقات التنظيف المكاني (CIP) عندما يتم اختيار المواد والتكوين الصحيح.
وهي تستخدم عادة في أنظمة معالجة الأدوية والأغذية والمشروبات ومنتجات الألبان والتكنولوجيا الحيوية ومستحضرات التجميل تتطلب التحكم الصحي في السوائل.
توفر AVM خيارات ختم السيليكون وEPDM وFKM. تتوفر مواد الختم المتوافقة مع إدارة الغذاء والدواء (FDA) وفقًا لـ متطلبات التطبيق.
نعم. يدعم AVM تخصيص حجم الصمام ونوع الاتصال وتكوين المشغل ومواد الختم و أنظمة التغذية الراجعة وفقًا لمتطلبات عملية العميل.
تركز AVM على توفير منتجات التحكم في التدفق الصحية التي تجمع بين التصميم الصحي والقدرة على التشغيل الآلي أداء موثوق.
من خلال تصنيع الفولاذ المقاوم للصدأ، وفحص الجودة الصارم وأنظمة إصدار الشهادات الدولية، AVM توفر للعملاء حلول صمامات مستقرة للصناعات الغذائية والأدوية والصناعات عالية النظافة.
بدءًا من التشغيل اليدوي وحتى التحكم الآلي الكامل في الصمامات، تقدم AVM حلول صمامات الفراشة الصحية المصممة خصيصًا لذلك أنظمة الإنتاج الحديثة التي تتطلب السلامة والكفاءة وإدارة موثوقة للعمليات.
