يوفر البناء المكون من ثلاث قطع سهولة الوصول إلى الفراشة اليدوية المصنوعة من الفولاذ المقاوم للصدأ الصحية المكونة من 3 قطع جسم الصمام ومكونات الختم الداخلية، وهي مفيدة للفحص والتنظيف واستبدال الختم والروتين صيانة. إن البناء المصنوع من الفولاذ المقاوم للصدأ وخيارات التوصيل الصحي تجعل الصمام مناسبًا للتنظيف بيئات المعالجة التي تكون فيها النظافة والتشغيل الموثوق أمرًا مهمًا.
يستخدم الصمام بشكل شائع في الأدوية والتكنولوجيا الحيوية والأغذية والمشروبات ومنتجات الألبان ومستحضرات التجميل وغيرها من الأدوات الصحية أنظمة المعالجة لنقل السوائل وعزل الخطوط والصرف وتعديل التدفق.
يسمح البناء المكون من ثلاث قطع بالوصول إلى جسم الصمام والمكونات الداخلية بسهولة أكبر أثناء ذلك صيانة. بالمقارنة مع الهياكل التي يصعب تفكيكها، فإن هذا التكوين مناسب لها خطوط المعالجة التي تتطلب فحصًا منتظمًا أو تنظيفًا أو استبدالًا لمكونات الختم.
يوفر مقبض القفل اليدوي تحكمًا مباشرًا في موضع الصمام دون الحاجة إلى هواء مضغوط، الأسلاك الكهربائية، أو معدات التحكم الهوائية. يمكن للمشغلين تحديد مفتوح بالكامل أو مغلق بالكامل أو متوسط المواقف وفقا لمتطلبات العملية.
يتم تصنيع الصمام باستخدام مكونات من الفولاذ المقاوم للصدأ مناسبة لتطبيقات العمليات الصحية. السلس يساعد الهيكل الداخلي على تقليل تراكم الوسائط ويدعم التنظيف الأسهل في أنظمة الأنابيب الصحية.
يستخدم صمام الفراشة اليدوي المصنوع من الفولاذ المقاوم للصدأ الصحي المكون من 3 قطع آلية تشغيل ربع دورة. تدوير يقوم المقبض بتحريك قرص الفراشة بزاوية 90 درجة تقريبًا، مما يسمح للمشغل بالتبديل بين الفتح والغلق المواقف أو ضبط مرور التدفق في موضع متوسط.
يوفر AVM تكوينات اتصال مختلفة لاستيعاب تخطيطات الأنابيب المختلفة، بما في ذلك المشبك، واللحام، وصلات مترابطة وثلاث قطع. يمكن اختيار معايير الأبعاد المختلفة وفقًا للمعايير الموجودة خط أنابيب العملية.
يتحكم صمام الفراشة اليدوي في وسائط العملية من خلال دوران القرص الداخلي.
عندما يقوم المقبض بتدوير القرص بحيث يكون محاذيًا لخط الأنابيب، يكون الصمام في وضع الفتح و يسمح بمرور وسائل الإعلام. عندما يدور القرص بعيدًا عن اتجاه التدفق، تكون منطقة التدفق المتاحة يتناقص ويمكن تعديل التدفق. عندما يصل القرص إلى الوضع المغلق، فإنه يضغط على مانع التسرب هيكل لعزل خط الأنابيب.
تساعد آلية القفل في الحفاظ على الوضع المحدد أثناء التشغيل، مما يقلل من الحركة غير المقصودة الناجمة عن الاهتزاز أو ظروف العملية العادية.
يعد الإصدار اليدوي مناسبًا بشكل خاص لخطوط المعالجة حيث يحتاج المشغلون إلى الوصول المباشر إلى الصمام و التشغيل الآلي ليس ضروريا.
يمكن استخدام المقبض للعزل أثناء صيانة المعدات أو تعديل العملية أو التنظيف أو التصريف أو الخط التبديل. نظرًا لأن الصمام لا يتطلب مصدرًا هوائيًا خارجيًا، فإن تركيبه يكون نسبيًا واضحة ويمكن أن تقلل من عدد المكونات المساعدة حول خط الأنابيب.
بالنسبة للمنشآت التي تحتوي على العديد من الصمامات الصحية الفردية، يمكن أيضًا استخدام التكوين اليدوي في المواقع التي ليست هناك حاجة لعملية متكررة عن بعد.
يمكن تركيب الصمام في خطوط نقل السوائل الصيدلانية، وأنظمة تحضير المخزن المؤقت، ومعدات المعالجة الحيوية، أنابيب العمليات المعقمة، وأنظمة السوائل عالية النقاء، وخطوط المرافق النظيفة حيث التشغيل الصحي والموثوق مطلوب العزل اليدوي.
وتشمل التطبيقات النموذجية معالجة الألبان، وإنتاج الحليب والزبادي، وإنتاج المشروبات، ومعالجة العصير، نقل المكونات الغذائية، وأنظمة مصنع الجعة، وخطوط أنابيب تجهيز الأغذية السائلة.
الصمام مناسب لأنظمة نقل المنتجات السائلة وشبه السائلة المستخدمة في الشامبو والغسول والكريم ومستحضرات التجميل المكونات ومنتجات العناية الشخصية الأخرى.
ويمكن استخدامه أيضًا في خطوط المياه الصحية، وأنظمة التنظيف، وألواح المعالجة، ومعدات التخزين والنقل، و تطبيقات الأنابيب الصحية الأخرى التي تتطلب التحكم اليدوي في التدفق أو الإغلاق.
يتكون الصمام من جسم صمام من الفولاذ المقاوم للصدأ مكون من ثلاث قطع، وقرص الفراشة، وعمود الصمام، ومكونات الختم، و مقبض القفل اليدوي. يوفر هيكل الجسم المعياري إمكانية الوصول إلى مكونات الصمام الداخلي للفحص والصيانة.
يمكن تحديد تكوينات اتصال مختلفة وفقًا لتصميم خط الأنابيب، بما في ذلك المشبك، الملحوم، وصلات صحية ملولبة وثلاث قطع.
| غرض | مواصفة |
| نوع المنتج | صمام فراشة يدوي من الفولاذ المقاوم للصدأ الصحي مكون من 3 قطع |
| هيكل الصمام | صمام فراشة ثلاثي القطع |
| عملية | يدوي |
| مادة | الفولاذ المقاوم للصدأ |
| طريقة التحكم | مقبض قفل يدوي |
| زاوية الدوران | 90 درجة |
| نوع الاتصال | المشبك / اللحام / الخيوط / ثلاث قطع |
| معايير الاتصال | دين / سمز / 3-أ / إسو |
| طلب | إغلاق السوائل الصحية وتعديل التدفق |
| الصناعات المناسبة | الأدوية / التكنولوجيا الحيوية / الأغذية والمشروبات / منتجات الألبان / مستحضرات التجميل |

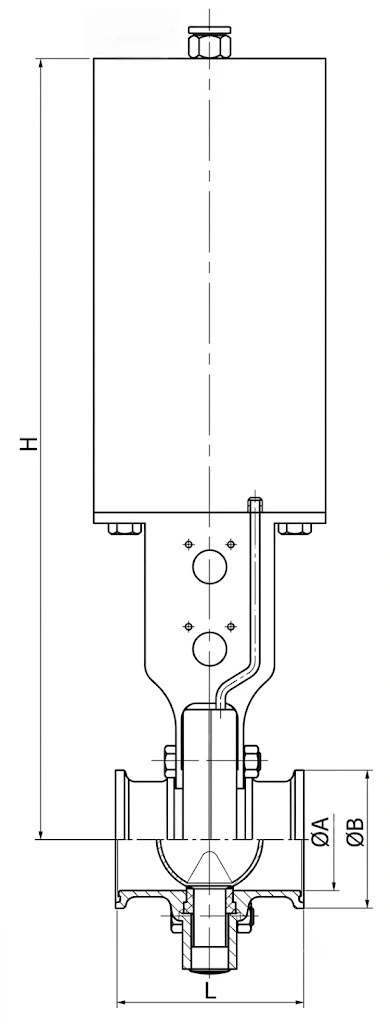

| مقاس | A | B | L | H |
| DN20 | 20 | 34 | 66 | 113.5 |
| DN25 | 26 | 50.5 | 66 | 113.5 |
| DN32 | 32 | 50.5 | 66 | 125.5 |
| DN40 | 38 | 50.5 | 68 | 132.5 |
| DN50 | 50 | 64 | 70 | 145 |
| DN65 | 66 | 91 | 72 | 163 |
| DN80 | 81 | 106 | 92 | 190 |
| DN100 | 100 | 119 | 98 | 210 |
| DN125 | 125 | 155 | 106 | 239 |
| DN150 | 150 | 183 | 120 | 288 |
| مقاس | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 113.5 |
| 1.5" | 34.8 | 50.5 | 68 | 132.5 |
| 2" | 47.5 | 64 | 70 | 145 |
| 2.5" | 60.2 | 77.5 | 72 | 163 |
| 3" | 72.9 | 91 | 80 | 190 |
| 4" | 97.38 | 119 | 94 | 210 |

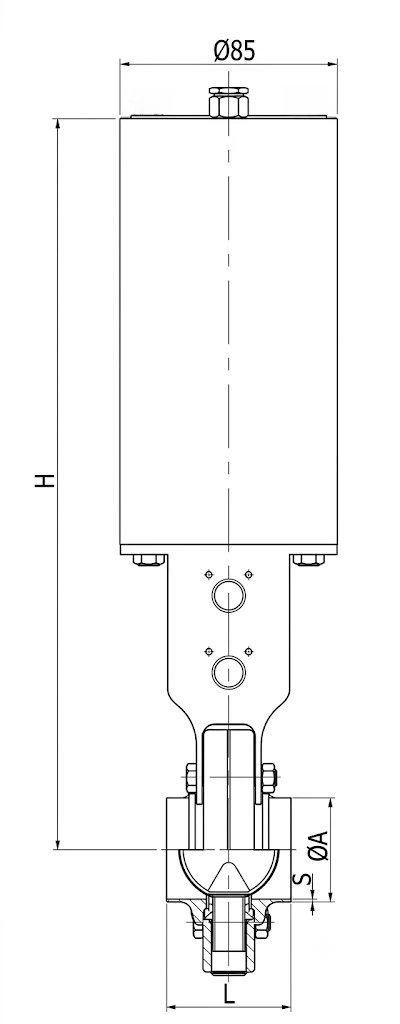

| مقاس | A | S | L | H |
| DN20 | 22 | 23 | 1.5 | 44 |
| DN25 | 28 | 29 | 1.5 | 44 |
| DN32 | 34 | 35 | 1.5 | 48 |
| DN40 | 40 | 41 | 1.5 | 48 |
| DN50 | 52 | 53 | 1.5 | 48 |
| DN65 | 70 | 2 | 50 | 163 |
| DN80 | 85 | 2 | 56 | 190 |
| DN100 | 104 | 2 | 60 | 210 |
| DN125 | 129 | 2 | 70 | 239 |
| DN150 | 154 | 2 | 80 | 288 |
| مقاس | A | S | L | H |
| 1" | 25.4 | 1.25 | 44 | 113.5 |
| 1.5" | 38.1 | 1.25 | 48 | 132.5 |
| 2" | 50.8 | 1.25 | 48 | 145 |
| 2.5" | 63.5 | 1.5 | 50 | 163 |
| 3" | 76.2 | 1.6 | 56 | 190 |
| 4" | 101.6 | 2 | 60 | 210 |
| مقاس | A | B | L | H |
| DN20 | 20 | RD44×1/6" | 66 | 113.5 |
| DN25 | 26 | RD52×1/6" | 66 | 113.5 |
| DN32 | 32 | RD58×1/6" | 66 | 125.5 |
| DN40 | 38 | RD65×1/6" | 68 | 132.5 |
| DN50 | 50 | RD78×1/6" | 70 | 145 |
| DN65 | 66 | RD95×1/6" | 72 | 163 |
| DN80 | 81 | RD110×1/4" | 92 | 190 |
| DN100 | 100 | RD130×1/4" | 98 | 210 |
| DN125 | 125 | RD160×1/4" | 106 | 239 |
| DN150 | 150 | RD190×1/4" | 120 | 288 |
| مقاس | S | B | L | H |
| DN25 | 1.5 | 29 | 100 | 113.5 |
| DN32 | 1.5 | 35 | 100 | 125.5 |
| DN40 | 1.5 | 41 | 100 | 132.5 |
| DN50 | 1.5 | 53 | 110 | 145 |
| DN65 | 2 | 70 | 114 | 163 |
| DN80 | 2 | 85 | 130 | 190 |
| DN100 | 2 | 104 | 135 | 210 |
| DN125 | 2 | 129 | 160 | 239 |
| DN150 | 2 | 154 | 180 | 288 |
يجمع صمام الفراشة اليدوي المصنوع من الفولاذ المقاوم للصدأ AVM المكون من 3 قطع بين التشغيل الميكانيكي المباشر مع هيكل من ثلاث قطع يمكن الوصول إليه للصيانة. إنها مناسبة لخطوط الأنابيب الصحية التي يحتاجها المشغلون تحديد موضع الصمام بشكل مباشر، وعزل موثوق به، وسهولة الوصول إلى المكونات الداخلية.
توفر التكوينات المتوفرة المشبك والملحوم والملولب والمكونة من ثلاث قطع المرونة عند المطابقة الموجودة أنظمة الأنابيب الصحية. كما أن طريقة التشغيل اليدوية تلغي الحاجة إلى الهواء المضغوط والهواء المضغوط ملحقات التحكم في نقاط التثبيت حيث يكون التشغيل الآلي غير ضروري.
المهلة القياسية للإنتاج هي 2-4 أسابيع. يعتمد الجدول الزمني الفعلي على كمية الطلب، ومواصفات الصمام، نوع الاتصال وتوافر المواد. ينبغي تأكيد المتطلبات العاجلة مع AVM قبل الطلب.
شروط الدفع القياسية هي إيداع 30% مع دفع 70% المتبقية قبل الشحن عن طريق T/T أو L/C. قيمة صغيرة قد تتطلب الطلبات الدفع الكامل قبل الإنتاج.
يتم تعبئة الصمام بشكل آمن في علب ورقية وخشبية مناسبة للنقل الدولي. العبوة تساعد حماية الجسم المصنوع من الفولاذ المقاوم للصدأ، وأطراف التوصيل، والمقبض، ومكونات الختم أثناء المناولة والشحن.
