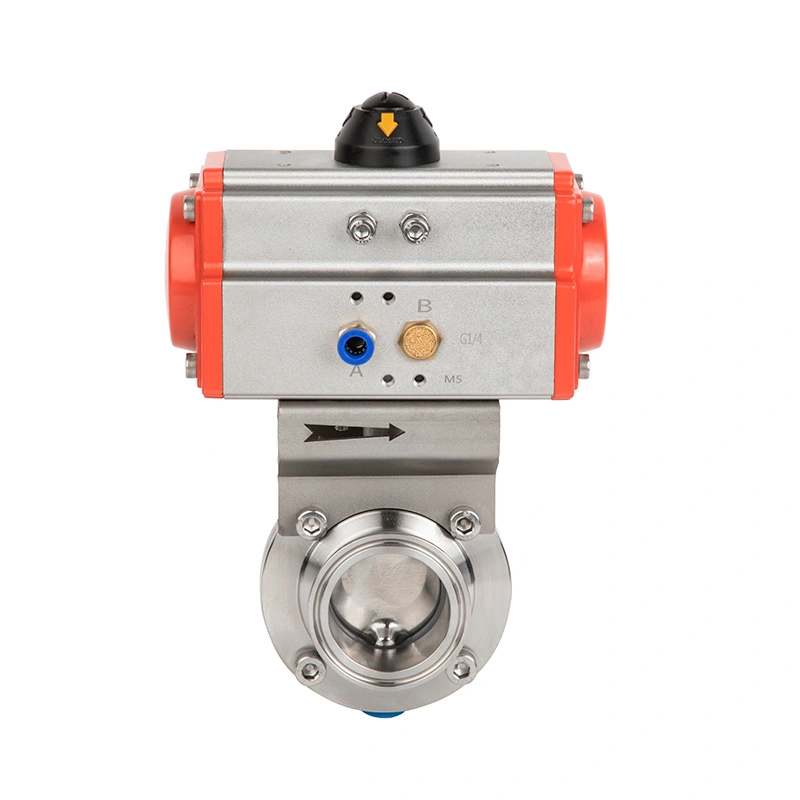

يتوفر صمام الفراشة الصحي الهوائي المكون من قطعتين مع أجزاء ملامسة للمنتج من الفولاذ المقاوم للصدأ 304L أو 316L و EPDM كمادة مانعة للتسرب قياسية، مع توفر FPM، والسيليكون، وNBR كخيارات. المحرك الهوائي يوفر حركة دوارة بزاوية 90 درجة للفتح والإغلاق، في حين تسمح تكوينات NC وNO وثنائية الفعل يتم اختيار وضع التشغيل وفقًا لمتطلبات العملية والسلامة.

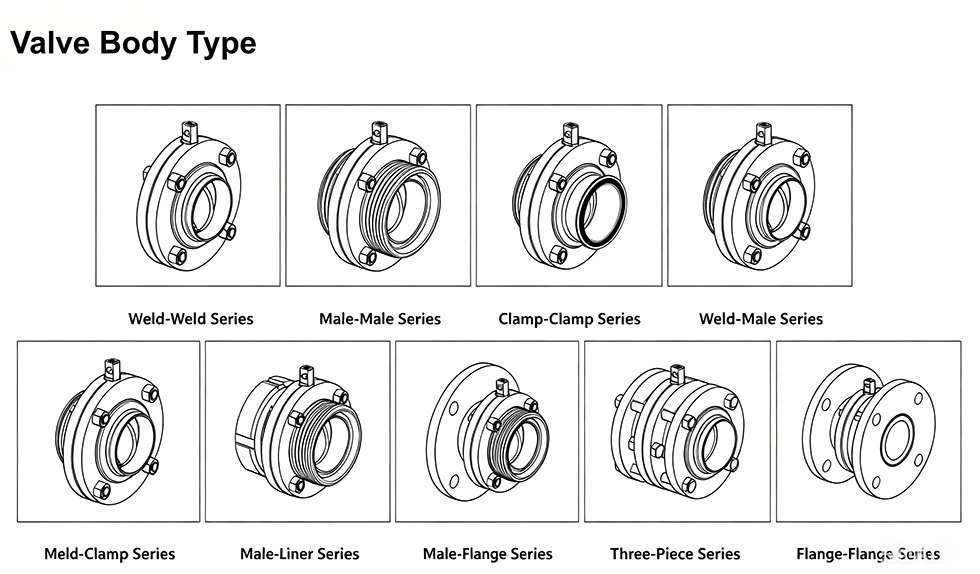

مع خيارات توصيل Tri-Clamp، الملحومة، الملولبة، المشبك، والشفة، يمكن تكوين صمام AVM لمختلف أنظمة الأنابيب الصحية. إنها مناسبة للأدوية والتكنولوجيا الحيوية والأغذية والمشروبات ومنتجات الألبان ومستحضرات التجميل والغرامة الكيميائية، وغيرها من تطبيقات العملية النظيفة.
يستخدم الصمام جسمًا مدمجًا مكونًا من قطعتين مع أسطح ناعمة ملامسة للمنتج لتقليل احتباس المواد و تبسيط التنظيف. تتوفر خيارات الفولاذ المقاوم للصدأ 304L و316L للمكونات التي تلامس المنتج، مع معيار EN تتوفر شهادة 10204 3.1B وفقًا للتكوين المحدد. يمكن أن يصل تشطيب السطح الداخلي إلى Ra .80.8 ميكرومتر.

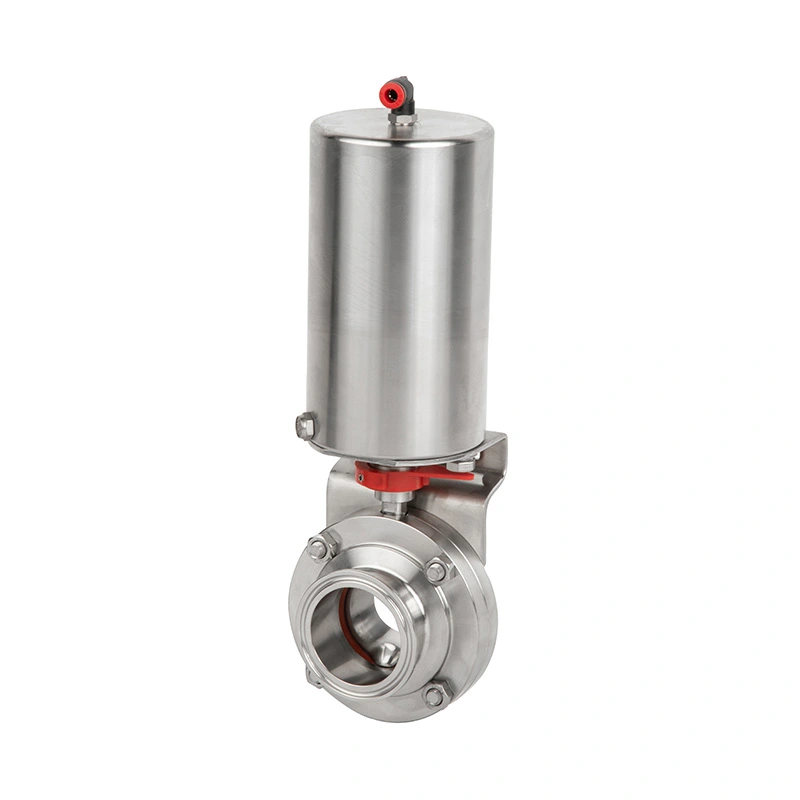

يقوم المحرك الهوائي بتحويل حركة الهواء المضغوط إلى حركة دوارة بزاوية 90 درجة، مما يتيح صمامًا سريعًا وقابلًا للتكرار العملية. يمكن توصيله بـ PLC وأنظمة التحكم في العمليات الأخرى للفتح والإغلاق والمراقبة عن بعد. يتم تحديد ضغط هواء التحكم عند 5-8 بار.
تم تصميم القرص ومقعد المطاط الصناعي للحفاظ على الختم أثناء دورات التشغيل المتكررة. EPDM هو المعيار مواد الختم، في حين يمكن اختيار FPM، السيليكون، و NBR وفقًا لوسط العملية والتشغيل الظروف. يوفر المشغل عزم الدوران المطلوب للإغلاق عندما يصل القرص إلى موضع الختم.
يمكن توفير صمام الفراشة الصحي الهوائي المكون من قطعتين بشكل مغلق عادة، أو مفتوح عادة، أو مزدوج الفعل. يتيح ذلك للمستخدمين تحديد استجابة الصمام عند تغير إمداد الهواء أو انقطاعه. دليل المقبض متعدد المواضع متاح أيضًا للتركيبات التي تتطلب تعديلًا محليًا.
يتحكم الصمام في وسط العملية من خلال قرص مثبت على عمود الصمام. يقوم المحرك الهوائي بتدوير رمح من خلال ما يقرب من 90 درجة.
عندما يكون الصمام مفتوحًا بالكامل، يتم وضع القرص في اتجاه خط الأنابيب، مما يسمح لوسط العملية بالتحرك تمر عبر. عندما يقوم المشغل بتدوير القرص نحو الوضع المغلق، تقل مساحة التدفق المتاحة. متى يصل القرص إلى الوضع المغلق، ويتصل بمقعد المطاط الصناعي ويسد خط الأنابيب.
بالنسبة للتكوين المغلق عادة، يقوم الزنبرك بإرجاع الصمام إلى الوضع المغلق عند وجود ضغط هوائي تمت إزالته. بالنسبة للتكوين المفتوح بشكل طبيعي، يقوم الزنبرك بإرجاع الصمام نحو الوضع المفتوح. فعل مزدوج يستخدم المحرك الهواء المضغوط لكل من الفتح والإغلاق.
يفتح الصمام عند إمداد الهواء المضغوط ويعود إلى الوضع المغلق من خلال قوة الزنبرك عند دخول الهواء تتم إزالة الضغط. يمكن استخدام هذا التكوين حيث تتطلب العملية عزل التدفق التلقائي أثناء الخسارة من العرض الهوائي.
يُغلق الصمام عند إمداد الهواء المضغوط ويعود إلى الوضع المفتوح عند إزالة إمداد الهواء. يمكن تحديد هذا التكوين عند تفضيل الحفاظ على تدفق العملية أثناء فشل هوائي.
يتحكم الهواء المضغوط في حركات الفتح والإغلاق. يوفر هذا التكوين قوة تشغيل متسقة كلا الاتجاهين ومناسب لأنظمة الإنتاج الآلي ذات متطلبات ركوب الدراجات العادية.

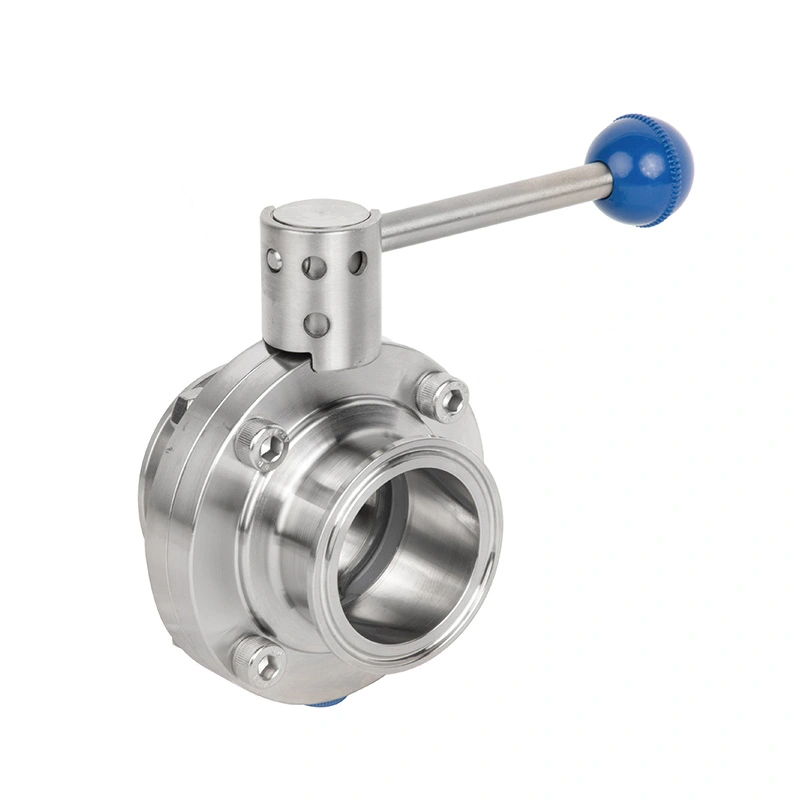

يمكن تركيب مقبض قفل متعدد المواضع حيث يلزم تعديل التدفق المحلي. يمكن للمشغل الاختيار أوضاع مفتوحة بالكامل أو مغلقة بالكامل أو متوسطة دون الحاجة إلى نظام تحكم هوائي.
يعد هذا التكوين مفيدًا لأقسام خط العملية التي تتطلب تدخلًا يدويًا من حين لآخر، تعديل التكليف، أو عزل الصيانة.
يمكن استخدام صمام الفراشة الهوائي AVM الصحي المكون من قطعتين في أنابيب العمليات الصيدلانية والتكنولوجيا الحيوية نقل السوائل، وإعداد المخزن المؤقت، وأنظمة المفاعلات الحيوية، وخطوط المعالجة المعقمة، وأنظمة التنظيف المكاني، والسوائل عالية النقاء التعامل مع. يعتبر البناء الملامس للمنتج من الفولاذ المقاوم للصدأ والتشطيب الصحي المتاح للسطح مناسبًا لذلك التطبيقات التي يكون فيها التنظيف ومكافحة التلوث أمرًا مهمًا.
وتشمل التطبيقات النموذجية معالجة الألبان، وإنتاج الحليب والزبادي، ومعالجة المشروبات، وإنتاج العصير، أنظمة مصنع الجعة، ونقل المكونات الغذائية. يسمح التشغيل الهوائي بدمج الصمام في الصمام الآلي خطوط النقل والمعالجة.
يمكن استخدام الصمام في الشامبو والغسول والكريم وغيرها من المنتجات السائلة أو شبه السائلة. الصحية يدعم البناء التنظيف الروتيني ويساعد على تقليل تراكم المنتج داخل خط أنابيب العملية.
تشمل التطبيقات نقل السوائل الكيميائية الدقيقة، وأنظمة المرافق النظيفة، وتوزيع السوائل الصحية، و التحكم في سوائل العملية حيث يتطلب الأمر إنشاءات من الفولاذ المقاوم للصدأ وتشغيلًا آليًا قابلاً للتكرار.

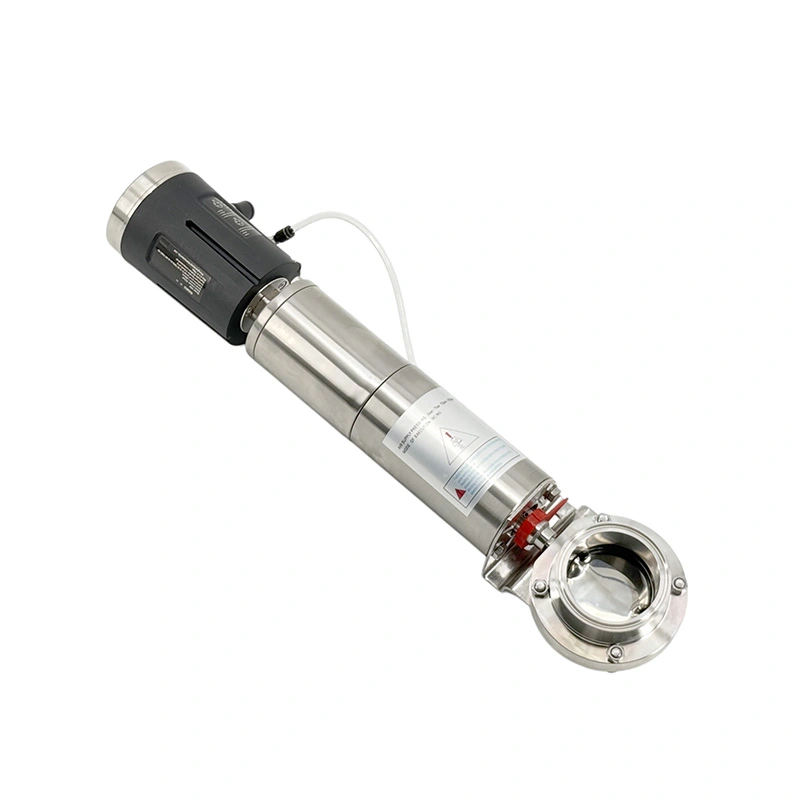

تشتمل المكونات الرئيسية على جسم صمام صحي مكون من قطعتين، وقرص من الفولاذ المقاوم للصدأ، وعمود الصمام، وختم مطاطي النظام، والمحرك الهوائي. وحدات تحكم ذكية اختيارية، وصمامات الملف اللولبي، وأجهزة استشعار الموضع، وNPN/PNP يمكن إضافة مستشعرات موضع الحد وفقًا لمتطلبات التشغيل الآلي لنظام العملية.
| المواصفات الفنية | تفاصيل |
| نوع المنتج | صمام فراشة هوائي صحي مكون من قطعتين |
| مادة الاتصال بالمنتج | 304 لتر / 316 لتر (1.4307 / 1.4404) مزورة |
| المواد غير المتصلة | 304 (1.4301) |
| شهادة المواد | إن 10204 3.1ب متاح |
| الختم القياسي | إبدم |
| ختم اختياري | التيار الوطني الحر، سيليكون، NBR |
| الامتثال للختم | ادارة الاغذية والعقاقير 177.2600 |
| درجة حرارة العمل | -20 درجة مئوية إلى +135 درجة مئوية (EPDM) |
| درجة حرارة التعقيم | 150 درجة مئوية، الحد الأقصى. 20 دقيقة |
| ضغط العمل | 0-10 بار |
| التحكم في ضغط الهواء | 5-8 بار |
| نوع الاتصال | ثلاثي المشبك / اللحام / المشبك / شفة |
| عملية | يدوي / هوائي |
| طريقة التنظيف | متوافق مع CIP/SIP |
| المعايير | الرسائل القصيرة، الدين، 3-أ، إسو |
| تشطيب السطح الداخلي | را .80.8 ميكرومتر |
| تشطيب السطح الخارجي | را .61.6 ميكرومتر |
| الملحقات الاختيارية | وحدة تحكم ذكية، صمام الملف اللولبي، مستشعر الموضع، 2 مستشعر موضع الحد NPN/PNP |

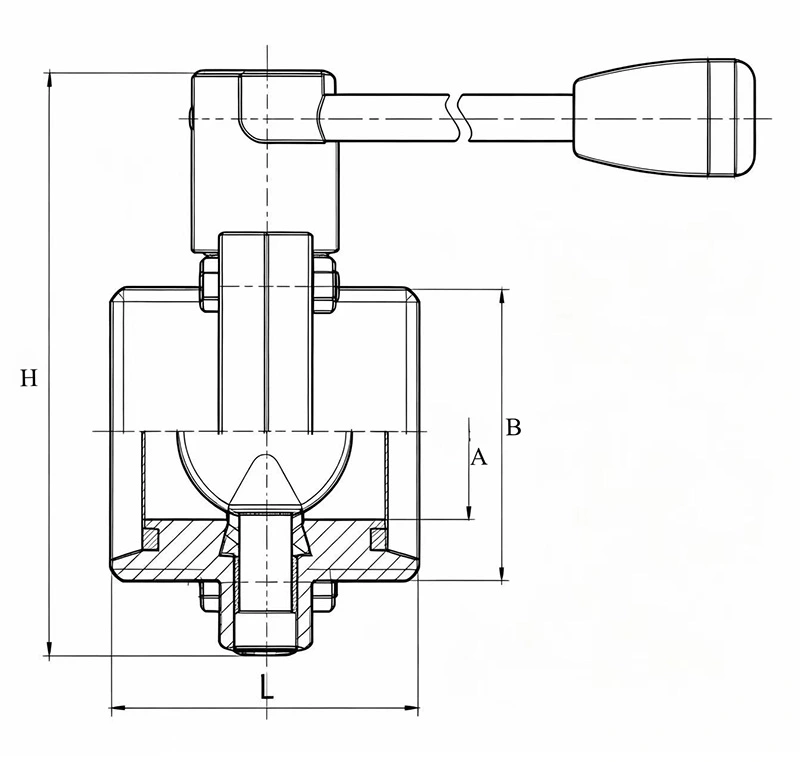

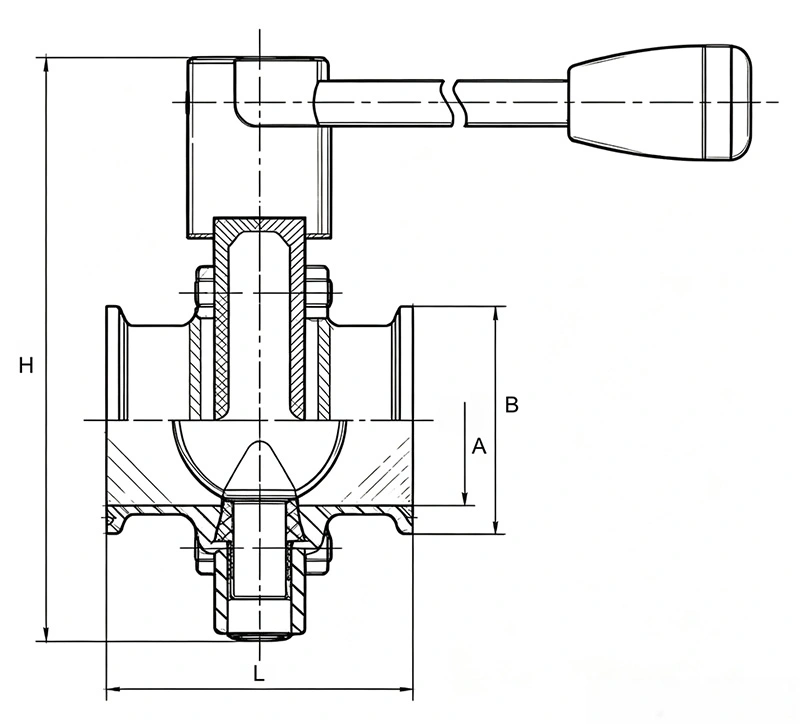

| مقاس | A | B | L | H |
| DN20 | 20 | 34 | 66 | 113.5 |
| DN25 | 26 | 50.5 | 66 | 113.5 |
| DN32 | 32 | 50.5 | 66 | 125.5 |
| DN40 | 38 | 50.5 | 68 | 132.5 |
| DN50 | 50 | 64 | 70 | 145 |
| DN65 | 66 | 91 | 72 | 163 |
| DN80 | 81 | 106 | 92 | 190 |
| DN100 | 100 | 119 | 98 | 210 |
| DN125 | 125 | 155 | 106 | 239 |
| DN150 | 150 | 183 | 120 | 288 |
| مقاس | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 113.5 |
| 1.5" | 34.8 | 50.5 | 68 | 132.5 |
| 2" | 47.5 | 64 | 70 | 145 |
| 2.5" | 60.2 | 77.5 | 72 | 163 |
| 3" | 72.9 | 91 | 80 | 190 |
| 4" | 97.38 | 119 | 94 | 210 |

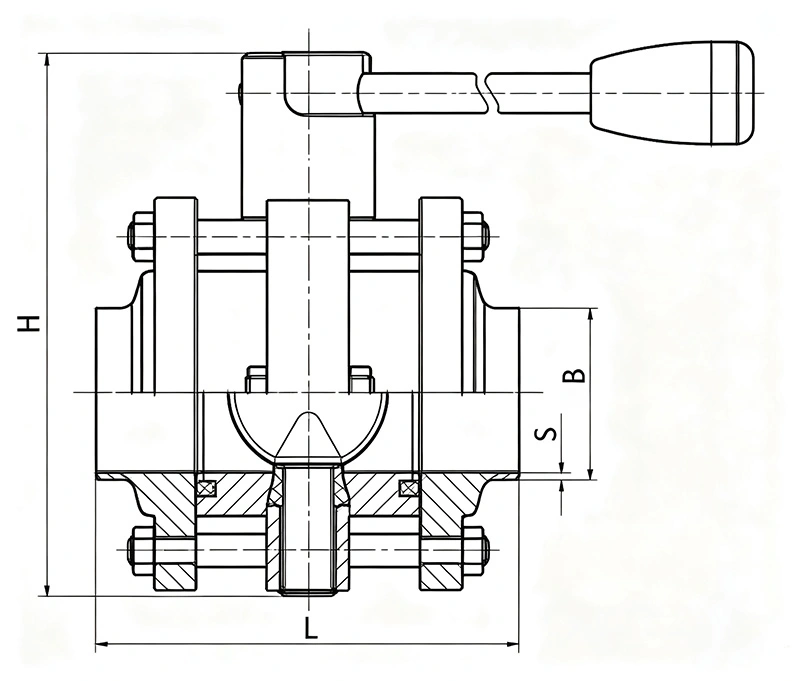

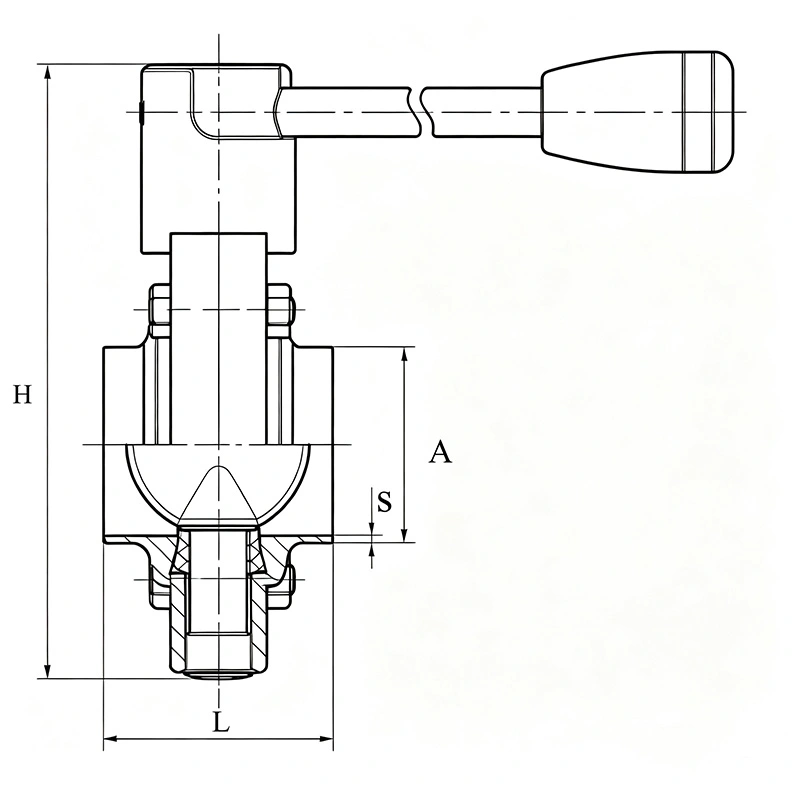

| مقاس | A | S | L | H |
| DN20 | 22 | 1.5 | 44 | 113.5 |
| DN25 | 28 | 1.5 | 44 | 113.5 |
| DN32 | 34 | 1.5 | 48 | 125.5 |
| DN40 | 40 | 1.5 | 48 | 132.5 |
| DN50 | 52 | 1.5 | 48 | 145 |
| DN65 | 70 | 2 | 50 | 163 |
| DN80 | 85 | 2 | 56 | 190 |
| DN100 | 104 | 2 | 60 | 210 |
| DN125 | 129 | 2 | 70 | 239 |
| DN150 | 154 | 2 | 80 | 288 |
| مقاس | A | S | L | H |
| 1" | 25.4 | 1.25 | 44 | 113.5 |
| 1.5" | 38.1 | 1.25 | 48 | 132.5 |
| 2" | 50.8 | 1.25 | 48 | 145 |
| 2.5" | 63.5 | 1.5 | 50 | 163 |
| 3" | 76.2 | 1.6 | 56 | 190 |
| 4" | 101.6 | 2 | 60 | 210 |
| مقاس | A | B | L | H |
| DN20 | 20 | RD44×1/6" | 66 | 113.5 |
| DN25 | 26 | RD52×1/6" | 66 | 113.5 |
| DN32 | 32 | RD58×1/6" | 66 | 125.5 |
| DN40 | 38 | RD65×1/6" | 68 | 132.5 |
| DN50 | 50 | RD78×1/6" | 70 | 145 |
| DN65 | 66 | RD95×1/6" | 72 | 163 |
| DN80 | 81 | RD110×1/4" | 92 | 190 |
| DN100 | 100 | RD130×1/4" | 98 | 210 |
| DN125 | 125 | RD160×1/4" | 106 | 239 |
| DN150 | 150 | RD190×1/4" | 120 | 288 |
| مقاس | A | B | L | H |
| 1" | 22.1 | RD37.13×1/6" | 66 | 113.5 |
| 1.5" | 34.8 | RD50.65×1/6" | 68 | 132.5 |
| 2" | 47.5 | RD64.16×1/6" | 70 | 145 |
| 2.5" | 60.2 | RD77.67×1/6" | 80 | 163 |
| 3" | 72.9 | RD91.19×1/6" | 80 | 190 |
| 4" | 97.6 | RD119.25×1/6" | 96 | 210 |
| مقاس | A | B | L | H |
| 1" | 22.1 | 45.72×8TPI ACME | 66 | 113.5 |
| 1.5" | 34.8 | 58.42×8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 72.72×8TPI ACME | 70 | 145 |
| 2.5" | 60.2 | 85.42×8TPI أكمي | 80 | 163 |
| 3" | 72.9 | 98.12×8TPI ذروة | 80 | 190 |
| 4" | 97.6 | 123.52×6TPI ACME | 96 | 210 |
| مقاس | A | B | L | H |
| 1" | 22.1 | 37.13×8TPI ACME | 66 | 113.5 |
| 1.5" | 34.8 | 50.65×8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 64.16×8TPI أكمي | 70 | 145 |
| 2.5" | 60.2 | 77.67×8TPI ACME | 80 | 163 |
| 3" | 72.9 | 91.19×8TPI ذروة | 80 | 190 |
| 4" | 97.6 | 125.9×6TPI أكمي | 96 | 210 |
| مقاس | A | B | L | H |
| 1" | 22.1 | 37.13×8TPI ACME | 66 | 113.5 |
| 1.5" | 34.8 | 50.65×8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 64.16×8TPI أكمي | 70 | 145 |
| 2.5" | 60.2 | 77.67×8TPI ACME | 80 | 163 |
| 3" | 72.9 | 91.19×8TPI ذروة | 80 | 190 |
| 4" | 97.6 | 125.9×6TPI أكمي | 96 | 210 |
| مقاس | S | B | L | H |
| DN25 | 1.5 | 29 | 100 | 113.5 |
| DN32 | 1.5 | 35 | 100 | 125.5 |
| DN40 | 1.5 | 41 | 100 | 132.5 |
| DN50 | 1.5 | 53 | 110 | 145 |
| DN65 | 2 | 70 | 114 | 163 |
| DN80 | 2 | 85 | 130 | 190 |
| DN100 | 2 | 104 | 135 | 210 |
| DN125 | 2 | 129 | 160 | 239 |
| DN150 | 2 | 154 | 180 | 288 |
| مقاس | S | B | L | H |
| 1" | 1.65 | 25.4 | 100 | 113.5 |
| 1.5" | 1.65 | 38.1 | 100 | 132.5 |
| 2" | 1.65 | 50.8 | 110 | 145 |
| 2.5" | 1.65 | 63.5 | 114 | 163 |
| 3" | 1.65 | 76.2 | 130 | 190 |
| 4" | 2.11 | 101.6 | 135 | 210 |
عند اختيار صمام الفراشة الهوائي الصحي AVM، يجب على المشتري التأكد من حجم خط الأنابيب والاتصال القياسية، والمواد الملامسة للمنتج، ومواد الختم، وضغط التشغيل، ودرجة الحرارة، والتحكم في ضغط الهواء، و وضع المحرك المطلوب.
بالنسبة لأنظمة CIP/SIP، يجب فحص مادة الختم المحددة مقارنة بمواد التنظيف الكيميائية الفعلية درجة الحرارة ودورة التعقيم. بالنسبة للمعدات الآلية، تكوين المحرك واختياري يجب تحديد ملحقات التحكم في الموضع مع الصمام.
يجب أن يتطابق معيار الاتصال أيضًا مع نظام الأنابيب الصحية الحالي. اختيار الاتصال الصحيح في تساعد مرحلة الشراء على تجنب المحولات الإضافية أو تعديل خطوط الأنابيب أثناء التثبيت.
قبل الطلب، يجب اختيار الصمام وفقًا لحجم خط الأنابيب، ومعيار الاتصال، ووسط العملية، ضغط العمل، درجة حرارة التشغيل، مادة الختم، ووضع التشغيل الهوائي المطلوب. للآلية الأنظمة، يجب أيضًا التأكد من ملحقات التحكم المطلوبة.
بالنسبة للتطبيقات الصحية التي تستخدم CIP أو SIP، يجب فحص مادة الختم ودرجة حرارة التعقيم دورة التنظيف الفعلية. بالنسبة للتركيبات الهوائية، يتم تحديد ضغط هواء للتحكم من 5 إلى 8 بار لهذا الغرض سلسلة.
الاختلاف الرئيسي في الاختيار لهذا الصمام ليس مجرد حجم الصمام. وضع التشغيل الهوائي، الصحي يمكن أن يؤثر الاتصال ومواد الختم والمعالجة السطحية بشكل مباشر على كيفية أداء الصمام داخل الوحدة بالكامل نظام العملية.
على سبيل المثال، قد يعطي خط الأدوية الأولوية للأجزاء الملامسة للمنتج 316L، واختيار المطاط الصناعي المناسب، المعالجة السطحية الصحية، والتوافق مع CIP/SIP، في حين أن خط معالجة الأغذية قد يركز بشكل أكبر على توافق الاتصال وركوب الدراجات الآلية المتكررة. اختيار الصمام وفقًا للعملية الكاملة تساعد الظروف على تجنب الاستبدال أو التعديل غير الضروري بعد التثبيت.
تتراوح مهلة الإنتاج القياسية لشركة AVM بشكل عام من 2 إلى 4 أسابيع، اعتمادًا على كمية الطلب ومواصفات الصمام، تكوين الاتصال وتوافر المواد. يجب التأكد من جدول التسليم قبل الطلب، خاصة بالنسبة للمتطلبات العاجلة أو المخصصة.
ترتيب الدفع القياسي هو إيداع 30% ورصيد 70% قبل الشحن عن طريق T/T أو L/C. قد تكون الطلبات ذات القيمة الصغيرة تتطلب الدفع الكامل قبل الإنتاج. يمكن تأكيد شروط محددة وفقا للطلب.
الصمام محمي بتغليف مناسب للنقل الدولي. يمكن استخدام الحالات الورقية والخشبية للمساعدة في حماية جسم الصمام المصنوع من الفولاذ المقاوم للصدأ وأطراف التوصيل والمشغل والمكونات الأخرى أثناء المناولة والتشغيل شحنة.
نعم. اعتمادًا على متطلبات التشغيل الآلي، يمكن تكوين الصمام بوحدة تحكم ذكية، ملف لولبي الصمام أو مستشعر الموضع أو مستشعرات موضع الحد NPN/PNP. يجب تحديد الملحقات المطلوبة متى الطلب.
EPDM هي مادة الختم القياسية، بينما تتوفر خيارات FPM، والسيليكون، وNBR. يجب أن يعتمد الاختيار على وسط العملية، ودرجة حرارة التشغيل، ومواد التنظيف الكيميائية، وظروف التعقيم بدلا من استخدام نفس مادة الختم لكل تطبيق.
