يستخدم الصمام الفولاذ المقاوم للصدأ 316L لمكونات الاتصال بالمنتج ويمكن تزويده بميكانيكية دقيقة تلميع أو تلميع كهربائي لتحقيق سطح داخلي أملس. يساعد مسار التدفق المصغر على تقليل الشقوق الاحتفاظ بالمنتج ويدعم سهولة التنظيف أثناء الإنتاج الروتيني وإجراءات CIP/SIP.

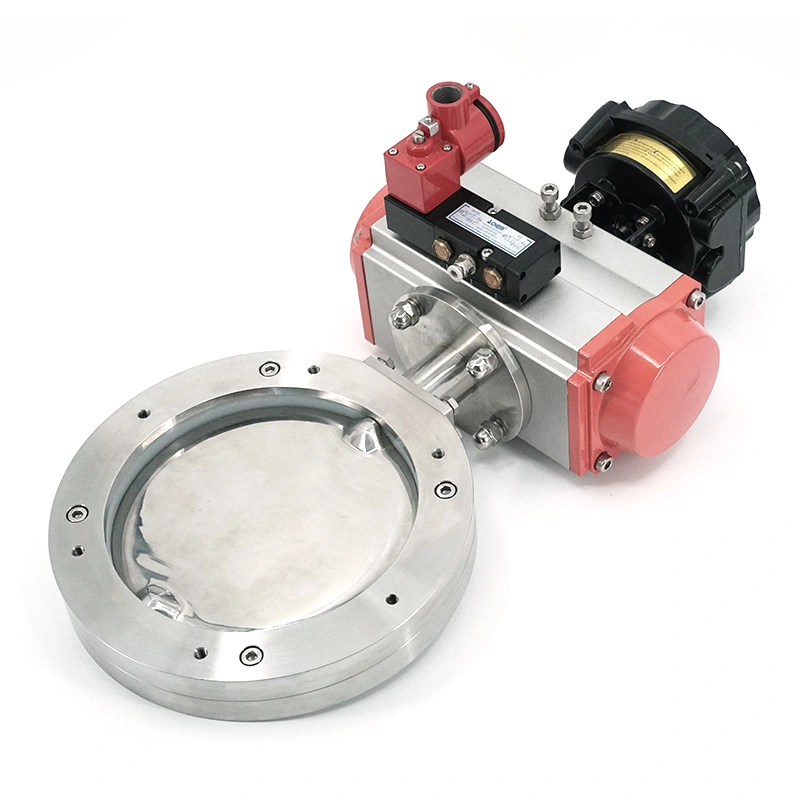

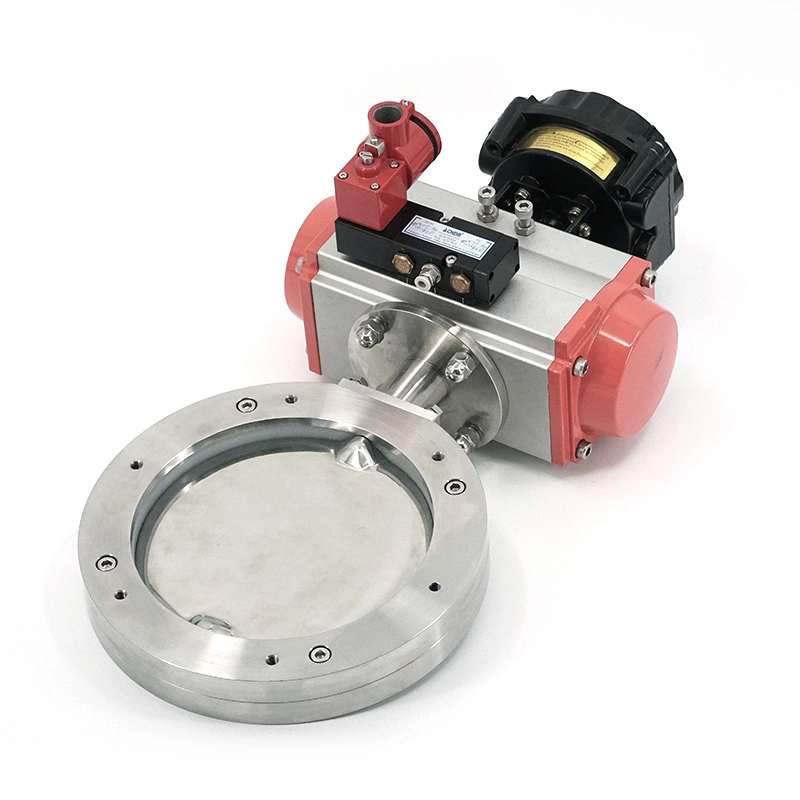

بالنسبة لخطوط المعالجة الآلية، يمكن تكوين صمام فراشة الويفر الهوائي Sanitary 316 باستخدام هوائي المحرك، بينما تتوفر أيضًا خيارات التشغيل اليدوي. مواد المقعد المختلفة وتكوينات التشغيل السماح باختيار الصمام وفقًا للوسائط ودرجة الحرارة وطريقة التنظيف ومتطلبات التحكم الخاصة بالمنتج application.
يتم وضع تكوين الرقاقة بين شفتي خط الأنابيب دون الحاجة إلى جسم صمام طويل، مما يساعد تقليل البصمة التثبيت الشاملة. هذا الهيكل مفيد بشكل خاص للزلاقات الصحية والمعالجة المعدات وأنظمة الأنابيب حيث المساحة المتاحة محدودة. كما أن البناء المدمج يجعل عملية الإزالة والإزالة صيانة أكثر ملاءمة.
يتم تصنيع المكونات المبللة من الفولاذ المقاوم للصدأ SS304 أو SS316L، مع كون 316L مناسبًا بشكل خاص للتطبيقات التي تتطلب مقاومة أعلى للتآكل ومتطلبات صحية صارمة. اختيار المواد يمكن أن تكون مطابقة لوسط العملية وبيئة التشغيل.
يمكن أن تكون الأسطح الملامسة للمنتج مصقولة ميكانيكيًا أو مصقولة كهربائيًا بدقة، مع تشطيب سطحي يبلغ Ra ≥ 0.4 ميكرومتر متاح. يعمل السطح الداخلي الأكثر سلاسة على تقليل المناطق التي يمكن أن تتراكم فيها بقايا العملية ويدعم المزيد التنظيف الفعال أثناء تغييرات الإنتاج.
تم تصميم صمام فراشة الويفر الهوائي Sanitary 316 لأنظمة المعالجة الصحية التي تستخدم CIP (التنظيف في المكان) وإجراءات SIP (التعقيم في المكان). يساعد هيكلها الداخلي المصغر على الحد الاحتفاظ بالمنتج ودعم التنظيف والتعقيم دون تفكيك الصمام بشكل متكرر.

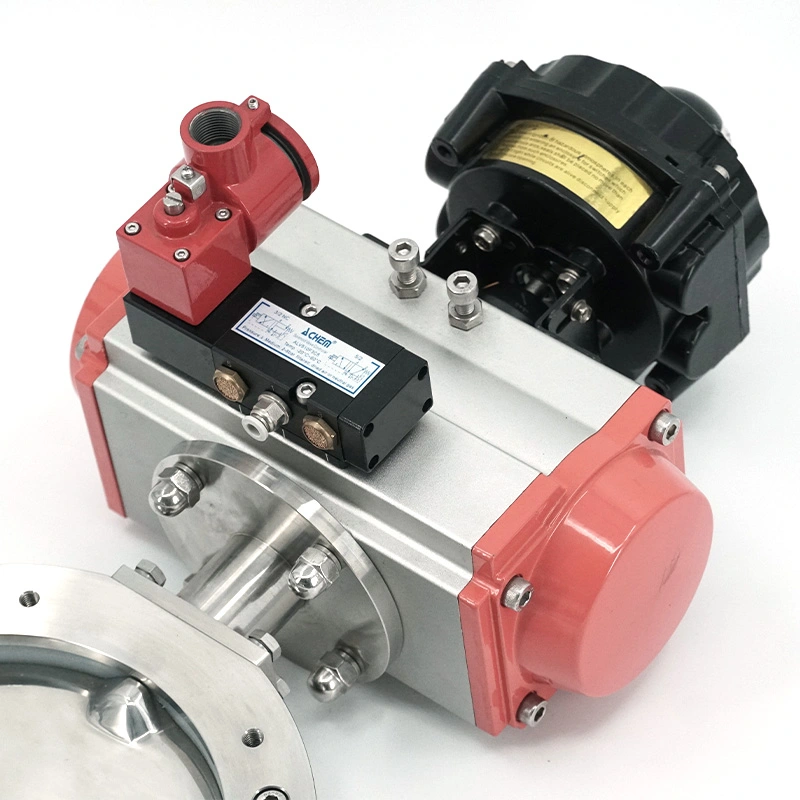

يوفر AVM تشغيلًا هوائيًا للتطبيقات التي تتطلب تشغيل الصمام عن بعد أو آليًا. يمكن أن يكون المحرك متكاملة مع أنظمة التحكم في العمليات للتحكم في عزل خطوط الأنابيب أو تعديل التدفق وفقًا للإنتاج تسلسل.
بالإضافة إلى التشغيل الهوائي، يمكن تكوين الصمام بمقبض سحب يدوي، ومقبض متعدد المواضع، مشغل التروس، أو المحرك الكهربائي. وهذا يسمح بتكييف نفس منصة الصمام الأساسية مع الأنظمة اليدوية المحلية وكذلك خطوط الإنتاج الصحي الآلي.
يمكن تزويد الصمام بمواد مقعد EPDM، أو السيليكون، أو FKM (Viton)، أو PTFE. مواد الختم المختلفة توفير مستويات مختلفة من المقاومة لدرجة الحرارة والمواد الكيميائية ووسائط المعالجة، مما يسمح للمشترين باختيار أ التكوين المناسب وفقا لظروف التشغيل الفعلية.
يوفر هيكل المقعد المرن إحكامًا موثوقًا ثنائي الاتجاه مع تسرب منخفض. المتاحة متحدة المركز أو يمكن اختيار تكوينات القرص المزدوج غريب الأطوار وفقًا لخصائص التشغيل وعزم الدوران المطلوب متطلبات خط الأنابيب الصحي.
يساعد تصميم القرص الانسيابي على تقليل مقاومة التدفق مع الحفاظ على عزل وتدفق خط الأنابيب بشكل فعال التحكم. وهذا يجعل الصمام مناسبًا لأنظمة نقل السوائل حيث يحتاج فقدان الضغط وكفاءة التدفق إلى ذلك يجب مراعاتها أثناء اختيار الصمام.
يسمح بناء الصمام المعياري باستبدال مكونات الختم عند الحاجة، مما يساعد على تقليل الصيانة التوقف. وهذا مفيد بشكل خاص في مرافق المعالجة حيث يتم تشغيل الصمامات بشكل متكرر أو تتعرض لها دورات التنظيف المتكررة.
يمكن استخدام الصمام في مصانع الجعة ومصانع الألبان وإنتاج المشروبات ومعالجة العصير وأنظمة المياه المعبأة والشراب خطوط المناولة وتجهيز الأغذية لعزل خطوط الأنابيب والتحكم في التدفق.
صمام الفراشة الويفر الهوائي Sanitary 316 مناسب لأنظمة المياه النقية ومياه الحقن (WFI) الأنظمة، ومعدات التخمير، وخطوط التركيب، والمعالجة المعقمة، وخطوط أنابيب CIP/SIP حيث يمكن التنظيف، تعتبر مقاومة التآكل ونظافة العملية أمرًا مهمًا.
بالنسبة لأنظمة معالجة مستحضرات التجميل، يمكن للصمام التعامل مع التطبيقات التي تتضمن المستحضرات والكريمات والعطور والشامبو وغيرها المكونات السائلة الأخرى التي تتطلب نقل السوائل الصحية والتحكم في التلوث.
إن الهيكل المصنوع من الفولاذ المقاوم للصدأ 316L وخيارات المقاعد المتعددة تجعل الصمام مناسبًا للمواد الكيميائية عالية النقاء، المواد المضافة والسوائل المتخصصة ووسائط المعالجة الأخرى التي تتطلب تحكمًا صحيًا في التدفق ومقاومًا للتآكل المعدات.
يمكن دمج صمام فراشة الرقاقة الصحية في تكوينات مختلفة لخطوط الأنابيب الصحية وفقًا لـ ترتيب الاتصال المحدد وتصميم النظام. هيكل الرقاقة المدمج الخاص بها مناسب بشكل خاص للمعالجة المعدات التي يجب تقليل طول التثبيت فيها.
تعتبر مقابض السحب اليدوية والمقابض متعددة المواضع مناسبة للتشغيل المحلي، بينما يمكن استخدام مشغلي التروس حيث يلزم عزم دوران التشغيل اليدوي الإضافي. توفر المحركات الهوائية والكهربائية خيارات للأتمتة خطوط الإنتاج والتحكم المركزي في العمليات.
يركز AVM على المتطلبات العملية لتطبيقات الصمامات الصحية، بما في ذلك مساحة التثبيت والسطح النظافة واختيار مواد الختم وإجراءات التنظيف والأتمتة. يساعد هيكل الرقاقة على التبسيط التثبيت في أنظمة الأنابيب المدمجة، في حين يتم دعم الفولاذ المقاوم للصدأ 316L والأسطح الملامسة للمنتج المصقولة تتطلب التطبيقات الصحية. مع خيارات المقعد والمشغل المتعددة، يمكن تكوين الصمام لمختلف الاستخدامات متطلبات الوسائط والتحكم في العمليات.
| غرض | مواصفة |
| نوع الصمام | صمام فراشة الرقاقة الصحية |
| مادة الاتصال بالمنتج | SS304 / SS316L |
| الانتهاء من السطح | ما يصل إلى Ra ≥ 0.4 ميكرومتر |
| تصميم القرص | متحدة المركز أو مزدوجة غريب الأطوار |
| مواد المقعد | EPDM، السيليكون، FKM (فيتون)، PTFE |
| يشتغل | مقبض سحب يدوي، مقبض متعدد المواضع، مشغل تروس، مشغل هوائي، مشغل كهربائي |
| تنظيف | متوافق مع CIP/SIP |
| المعايير الصحية | 3-A، EHEDG، FDA، ASME BPE |
| التطبيقات | الأغذية والمشروبات، منتجات الألبان، الأدوية، التكنولوجيا الحيوية، مستحضرات التجميل، المواد الكيميائية الدقيقة |
تكوين الرقاقة لديه هيكل تركيب مدمج ويمكن تركيبه بين حواف خطوط الأنابيب. إنه كذلك مناسبة لأنظمة المعالجة الصحية حيث يجب التحكم في مساحة التركيب وبصمة المعدات.
يمكن أن توفر AVM تكوينات من الفولاذ المقاوم للصدأ SS304 وSS316L. يتم اختيار SS316L بشكل شائع للنظافة التطبيقات التي تتطلب مقاومة أعلى للتآكل ومتطلبات مواد أكثر صرامة.
تتوفر EPDM، والسيليكون، وFKM، وPTFE. يعتمد الخيار المناسب على وسط العملية الذي يعمل درجة الحرارة والتعرض للمواد الكيميائية وظروف التنظيف.
نعم. يمكن تجهيز الصمام بمحرك هوائي أو كهربائي للتشغيل عن بعد والتكامل معه أنظمة التحكم الآلي في العمليات.
نعم. تم تصميم صمام فراشة الويفر الهوائي Sanitary 316 لأنظمة العمليات الصحية وهو متوافق مع إجراءات CIP وSIP. يساعد البناء الداخلي الناعم والمصنوع من الشقوق على تقليل احتباس المنتج أثناء العمل التنظيف والتعقيم.
المهلة القياسية للإنتاج هي من 2 إلى 4 أسابيع، اعتمادًا على كمية الطلب وتكوين الصمام والمواد التوفر، ومتطلبات المشروع الأخرى. يجب تأكيد الطلبات العاجلة مع AVM قبل الطلب.
شروط الدفع القياسية هي إيداع 30% ورصيد 70% قبل الشحن عن طريق T/T أو L/C. قد تكون الطلبات ذات القيمة الصغيرة تتطلب الدفع الكامل قبل الإنتاج.
يتم تعبئة الصمام بشكل آمن في علب ورقية وخشبية مناسبة للنقل الدولي، مما يساعد على حماية جسم الصمام الفولاذي المقاوم للصدأ، ومكونات الختم، والمشغل أثناء الشحن.
