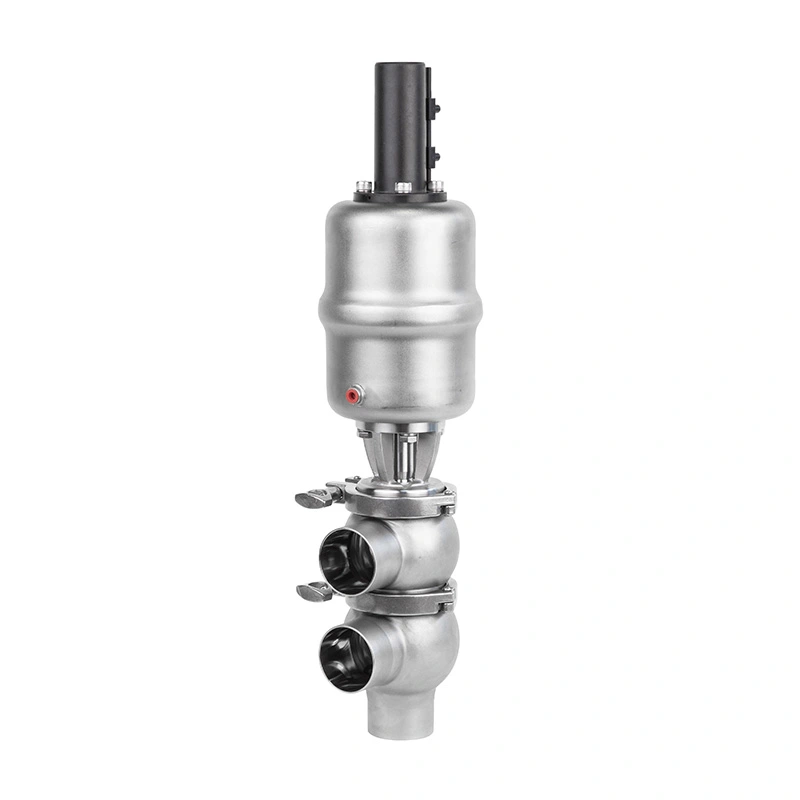

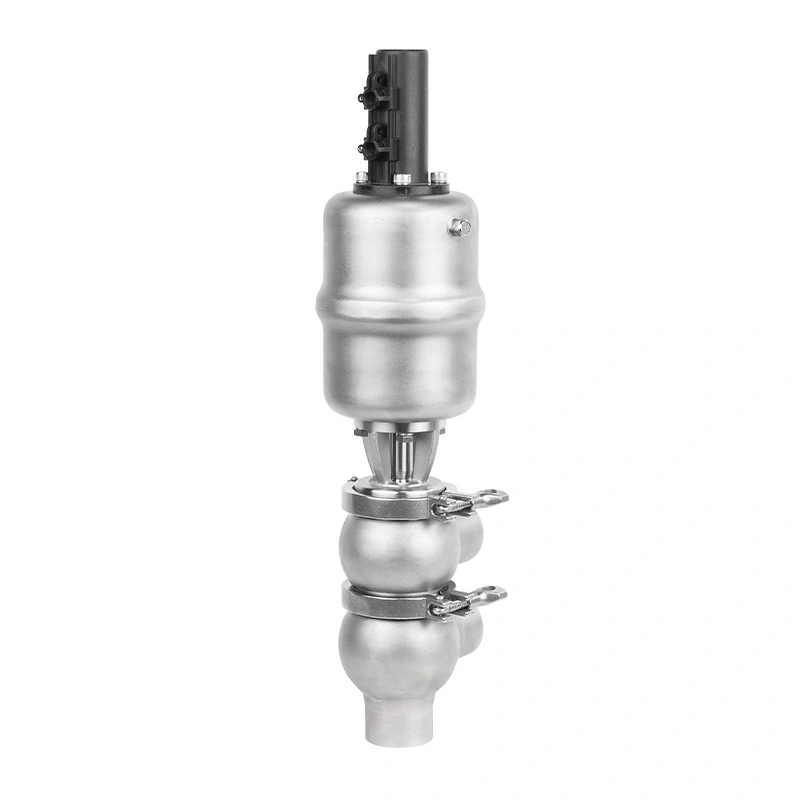

مع هيكل مدمج ذو مقعد واحد، ومكونات ملامسة للمنتج من الفولاذ المقاوم للصدأ 316L، وأسطح داخلية ناعمة، و التشغيل اليدوي أو الهوائي، يوفر صمام الإغلاق AVM Sanitary ذو المقعد الواحد حلاً عمليًا عزل السوائل الصحية في الأغذية والمشروبات ومنتجات الألبان ومصانع الجعة والأدوية والتكنولوجيا الحيوية ومستحضرات التجميل والأدوات الصحية المعالجة الكيميائية.
إن بنيتها المتوافقة مع CIP/SIP تقلل من الحاجة إلى التفكيك المتكرر، في حين أن خيارات الختم المتوافقة مع إدارة الغذاء والدواء الأمريكية (FDA) وتسمح معايير التوصيل الصحي بدمج الصمام في أنظمة معالجة صحية مختلفة.
تم تصميم صمام الإغلاق ذو المقعد الواحد AVM في المقام الأول لفتح أو إغلاق خط المعالجة، مما يوفر عملية مباشرة طريقة عزل المعدات وخطوط الأنابيب والخزانات وأقسام المعالجة.
إن مبدأ تشغيلها البسيط يجعلها مناسبة للتطبيقات التي يكون فيها عزل التدفق الموثوق أكثر أهمية من توجيه التدفق المعقد.
يعمل مقعد الصمام المصنوع بدقة مع الختم الصحي المحدد لإنشاء ختم موثوق واجهة. ويساعد ذلك على تقليل التسرب غير المرغوب فيه عند إغلاق الصمام، حتى عندما تتعرض العملية للتغيير في الضغط أو درجة الحرارة ضمن نطاق التشغيل المحدد.
بالمقارنة مع ترتيبات الصمامات متعددة المقاعد الأكثر تعقيدًا، يوفر هيكل المقعد الواحد تكوينًا مدمجًا وهو أسهل في التثبيت والصيانة.
يمكن استخدامه في فروع خطوط الأنابيب، ومداخل ومخارج المعدات، ووصلات الخزانات، وغيرها من النقاط مطلوب العزلة يمكن الاعتماد عليها.
تم تصميم مسار التدفق الداخلي لتقليل المساحات الميتة حيث توجد بقايا المنتج أو سائل التنظيف أو الكائنات الحية الدقيقة يمكن أن تتراكم.
وهذا مهم بشكل خاص في التطبيقات التي يتم فيها تغيير دفعات الإنتاج بشكل متكرر أو عندما تكون صارمة مطلوب مراقبة صحية.
يمكن أن يصل تشطيب السطح الداخلي إلى Ra ≥0.4–0.8 ميكرومتر، مع توفر الصقل الكهربائي كخيار. سطح أملس يساعد على تقليل التصاق المنتج ويدعم التنظيف الأكثر فعالية أثناء دورات التنظيف المكاني (CIP).
يتم تصنيع جسم الصمام والمكونات الداخلية الملامسة للمنتج من الفولاذ المقاوم للصدأ بدرجة صحية الفولاذ المقاوم للصدأ ASTM 316L / 1.4404 متاح للتطبيقات الصحية الصعبة.
توفر المادة مقاومة للتآكل ضد وسائط المعالجة المتوافقة وعوامل التنظيف المتكررة.
تم تصميم الصمام لأنظمة المعالجة الصحية التي تتطلب معايير صحية 3-A، بينما يتوفر EPDM، تستخدم أختام السيليكون وFKM مواد متوافقة مع إدارة الغذاء والدواء.
بالنسبة لتطبيقات الأدوية والأغذية والمشروبات، يمكن للمشترين تحديد التكوين المناسب وفقًا لذلك متطلباتهم التنظيمية والعملية.
يسمح الهيكل الداخلي الانسيابي لسوائل التنظيف بالمرور عبر الصمام أثناء عمليات التنظيف والتنظيف المكاني، مما يساعد إزالة المنتج المتبقي دون الحاجة إلى التفكيك الروتيني.
يمكن تكوين الصمام لدورات التعقيم المتكررة، مع تحديد درجة الحرارة المطبقة بواسطة مادة الختم المختارة وتكوين الصمام.
يسمح هيكل الصمام بالوصول إلى مكونات التآكل الرئيسية للفحص والاستبدال. فحص الختم المنتظم يمكن أن يساعد في تحديد التآكل قبل أن يؤثر على موثوقية العملية.
يساعد الجمع بين الهيكل البسيط ذو المقعد الواحد ومكونات الختم القابلة للاستبدال والبنية التي يسهل الوصول إليها تقليل وقت الصيانة مقارنة بمجموعات الصمامات الأكثر تعقيدًا.
يوفر التشغيل اليدوي حلاً مباشرًا لخطوط الأنابيب حيث يتم تبديل الصمامات بواسطة المشغلين والتحكم الآلي غير مطلوب.
التكوين المغلق عادة يبقي الصمام مغلقًا عندما لا يتم تطبيق التحكم الهوائي، مما يجعله مناسبًا خطوط العملية حيث يفضل المركز المغلق كحالة التشغيل الافتراضية.
يسمح التكوين المفتوح عادة للصمام بالبقاء مفتوحًا في ظل الحالة الافتراضية المحددة ويمكن اختياره وفقا لاستراتيجية التحكم في العملية.
يوفر التكوين مزدوج الفعل تحكمًا هوائيًا لكل من عمليات الفتح والإغلاق، مما يجعله مناسبة لأنظمة الإنتاج الآلي التي تتطلب حركة الصمامات التي يتم التحكم فيها.
تسمح وحدات التغذية المرتدة للموضع الاختيارية، وأسطح التحكم، وصمامات الملف اللولبي، ووحدات التحكم الذكية لصمام AVM بذلك أن تكون متصلاً بأنظمة التحكم في العمليات الآلية.

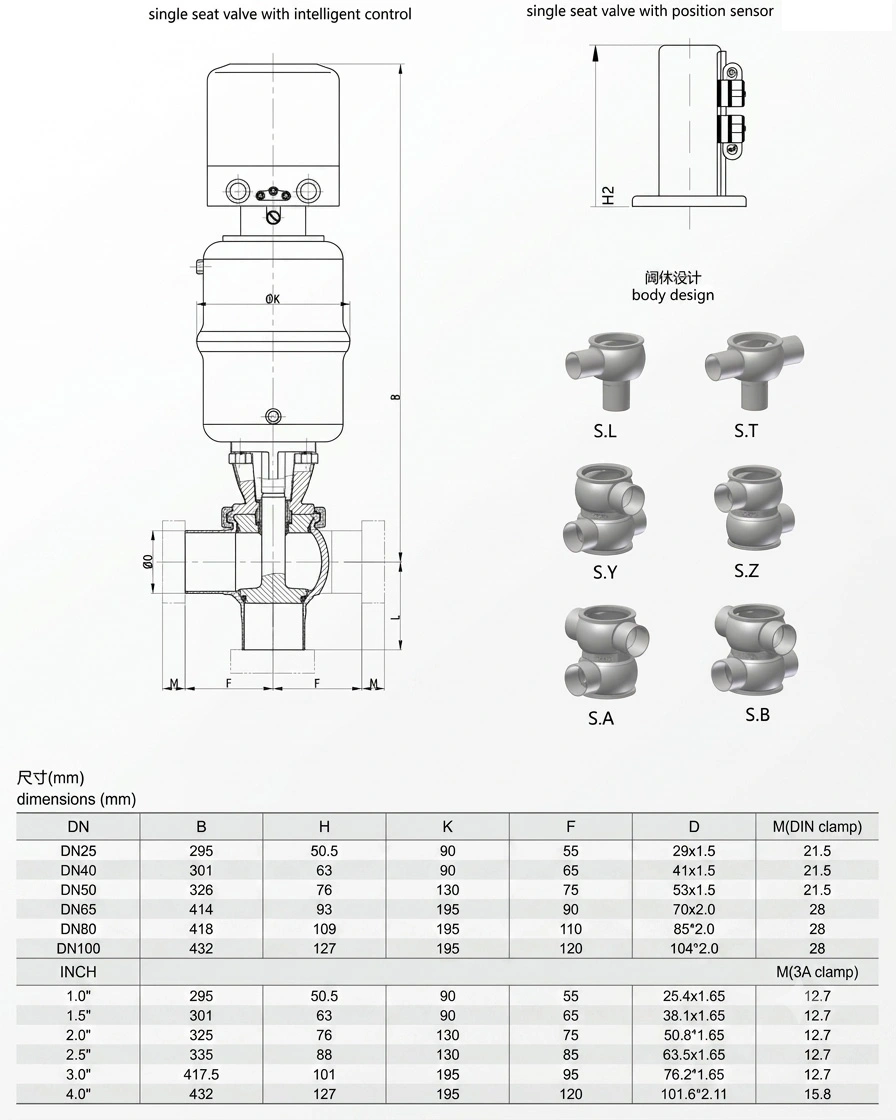

| المعلمة | مواصفة |
| منتج | صمام إغلاق صحي بمقعد واحد |
| ماركة | التشوه الشرياني الوريدي |
| نوع الصمام | إغلاق صحي / صمام عزل صحي |
| الأحجام المتوفرة | DN10-DN100؛ التكوين القياسي المحدد DN25 – DN100 / 2 "-4" |
| مادة الجسم | AISI 304 / ASTM 316L الفولاذ المقاوم للصدأ؛ 1.4404 |
| المكونات الداخلية | فولاذ مقاوم للصدأ من الدرجة الصحية مصنوع بآلة دقيقة |
| تشطيب السطح الداخلي | Ra .40.4–0.8 ميكرومتر |
| التلميع الكهربائي | اختياري، Ra ≥0.4 ميكرومتر |
| مواد الختم | EPDM، PTFE، سيليكون، FKM |
| الامتثال للختم | خيارات الغذاء الصف المتوافقة مع إدارة الغذاء والدواء |
| ضغط العمل | ما يصل إلى 10 بار، قابلة للتخصيص؛ التكوين القياسي يصل إلى 5 بار |
| درجة حرارة العمل | -10 درجة مئوية إلى 150 درجة مئوية، اعتمادًا على التكوين ومواد الختم |
| عملية | يدوي / هوائي |
| أنواع الاتصال | المشبك، اللحام، الموضوع، شفة |
| المعايير | SMS، DIN 11851، ASME BPE، RJT، جيش الدفاع الإسرائيلي |
| الملحقات الاختيارية | وحدة التغذية الراجعة للموضع، التحكم العلوي، صمام الملف اللولبي، وحدة التحكم الذكية |
توفر وصلات المشبك التركيب السريع والتفكيك المريح، مما يجعلها مناسبة للمعالجة الصحية الأنظمة التي تتطلب فحصًا أو صيانة متكررة.
توفر الوصلات الملحومة بعقب اتصالًا دائمًا لخطوط الأنابيب مع عدد أقل من الوصلات القابلة للفصل وهي مناسبة أنظمة صحية حيث تكون التحولات الداخلية السلسة مهمة.
يمكن اختيار التكوينات الملولبة ذات الحواف لمعدات المعالجة المتوافقة وتخطيطات خطوط الأنابيب حيث تنطبق متطلبات التثبيت أو الصيانة المختلفة.
يمكن لـ AVM تكوين الصمام وفقًا لمعايير التوصيل الصحي شائعة الاستخدام بما في ذلك SMS وDIN 11851 وASME BPE، وRJT، وIDF، يساعدون المشترين على مطابقة الصمام مع أنابيب المعالجة الحالية.
يوفر AISI 304 خيارًا عمليًا للتطبيقات الصحية المناسبة، بينما يُفضل الفولاذ المقاوم للصدأ 316L حيث تكون هناك حاجة إلى مقاومة أعلى للتآكل وظروف ملامسة المنتج الصعبة.
EPDM مناسب للعديد من تطبيقات المعالجة الصحية القائمة على الماء والعامة. يجب أن يعتمد الاختيار النهائي على عملية المتوسطة وظروف التنظيف.
يمكن اختيار السيليكون للتطبيقات التي تتطلب مرونة مناسبة وأداء درجة حرارة مناسب، مع مراعاة توافق العملية.
توفر FKM مقاومة للعديد من الزيوت والمواد الكيميائية وتطبيقات درجات الحرارة المرتفعة. التوافق مع الواقع يجب تأكيد وسائط المعالجة والتنظيف قبل الاختيار.
يمكن تحديد PTFE حيث تكون مقاومته الكيميائية وخصائص درجة الحرارة مفيدة للغرض المقصود application.
يمكن فحص مواد الفولاذ المقاوم للصدأ ووثائق المواد ذات الصلة مقابل الصمام المحدد التكوين.
يتم فحص الأبعاد الهامة وواجهات الاتصال لضمان التوافق مع أنابيب العميل و المعدات.
يتم إجراء اختبار الضغط للتحقق من السلامة الميكانيكية للصمام في ظل ظروف اختبار محددة.
يتم فحص نظام الختم للتأكد من عدم وجود تسرب للتحقق من أداء الإغلاق قبل الشحن.
يتم فحص ظروف السطح الداخلي والخارجي وفقاً لمتطلبات التشطيب المحددة.
يتم فحص التكوينات اليدوية والهوائية للتأكد من التشغيل الصحيح للفتح والإغلاق والتشغيل قبل التسليم.
يستخدم لعزل الحليب والقشدة ومنتجات الألبان السائلة وخطوط التنظيف المتوافقة حيث النظافة الصارمة و مطلوب تنظيف CIP المتكرر.
مناسبة لخطوط إنتاج الأغذية السائلة الصحية التي تتطلب عزلًا موثوقًا به في معدات المعالجة والخزانات و أقسام خطوط الأنابيب.
يمكن تركيب الصمام في أنظمة معالجة المشروبات والبيرة والسوائل لعزل خطوط الإنتاج والمعدات اغلاق.
للتطبيقات الصيدلانية المتوافقة، تشطيب السطح الصحي، والبناء الصحي، وCIP/SIP القدرة على دعم بيئات العمليات الخاضعة للرقابة.
يمكن استخدام التكوين المدمج ذو المقعد الواحد لعزل السوائل الصحية في التكنولوجيا الحيوية والمختبرات معدات المعالجة حيث تعد قابلية التنظيف والتدفق المتحكم فيه أمرًا مهمًا.
مناسب لأنظمة معالجة السوائل التجميلية التي تتطلب معالجة نظيفة للمنتج وعزلًا موثوقًا لخطوط الأنابيب.
حدد الصمام وفقًا لقطر الأنبوب الموجود وسعة التدفق المطلوبة ومعيار الاتصال. التشوه الشرياني الوريدي تتوفر التكوينات عبر نطاق واسع من الأحجام الصحية.
تأكد من ضغط العمل الفعلي ودرجة حرارة التشغيل قبل تحديد هيكل الصمام وتكوين الختم. تعتمد درجة الحرارة القصوى المطبقة على المواد المختارة.
اختر EPDM، أو PTFE، أو السيليكون، أو FKM وفقًا لوسط المعالجة، ومواد التنظيف الكيميائية، وظروف التعقيم، ودرجة حرارة التشغيل المتوقعة.
اختر التشغيل اليدوي للعزل المحلي البسيط أو التشغيل الهوائي عندما يلزم دمج الصمام فيه نظام الإنتاج الآلي.
توفير نوع الاتصال المطلوب ومعياره، مثل Tri-Clamp، اللحام، الخيط، الحافة، DIN 11851، SMS، IDF، RJT، أو ASME BPE.
يوفر تكوين المقعد الواحد حلاً عمليًا عندما يكون المطلب الأساسي هو الفتح والفتح الموثوقين إغلاق بدلاً من فصل الوسائط المعقدة أو تحويل التدفق.
يساعد التصميم المصغر للساق الميتة، واللمسة النهائية الداخلية الناعمة، والتوافق مع CIP/SIP على تقليل بقايا المنتج و تبسيط الصيانة الصحية.
توفر AVM العديد من مواد الجسم وخيارات الختم ومعايير الاتصال وطرق التشغيل وملحقات التشغيل الآلي لتتناسب مع بيئات المعالجة المختلفة.
تسمح المحركات الهوائية، وردود الفعل على الموضع، وصمامات الملف اللولبي، وأسطح التحكم، ووحدات التحكم الذكية للصمام دمجها في أنظمة المعالجة الآلية الحديثة.
يتم استخدامه بشكل أساسي لعزل أو فتح مسار تدفق عملية واحد في أنظمة الأنابيب الصحية. تطبيقات نموذجية تشمل عزل المعدات، وتوصيلات الخزانات، وأقسام خطوط الأنابيب، وإغلاق خط العملية.
تم تصميم صمام الإغلاق ذو المقعد الواحد بشكل أساسي لعزل التدفق بشكل مباشر. يستخدم صمام mixproof متعددة مقاعد محكمة الغلق وغرفة تسرب لفصل وسطي المعالجة وتقليل مخاطر التلوث المتبادل.
نعم. يدعم التصميم الصحي تنظيف CIP ويمكن تهيئته لدورات التعقيم المتكررة وفقًا لـ الصمام المحدد ومواد الختم.
يُفضل الفولاذ المقاوم للصدأ 316L عمومًا في التطبيقات الصحية التي تتطلب ملامسة المنتج بسبب خصائصه مقاومة التآكل والأداء الصحي.
نعم. يوفر AVM تكوينات مشغلات هوائية مغلقة ومفتوحة ومزدوجة الفعل عادةً، بالإضافة إلى ملحقات الأتمتة.
النطاق المحدد الإجمالي هو DN10-DN100، مع التكوينات القياسية بما في ذلك DN25-DN100 و2"-4". بالضبط يجب تأكيد الحجم المتاح وفقًا للاتصال المحدد وتكوين الصمام.
تسمح المواصفات العامة بما يصل إلى 10 بار مع التخصيص، بينما يتم تصنيف التكوين القياسي بما يصل إلى 5 شريط. ينبغي تأكيد تصنيف الضغط الفعلي للنموذج المحدد.
نعم. تشمل الخيارات المتاحة SMS وDIN 11851 وASME BPE وRJT وIDF، بالإضافة إلى المشبك واللحام والخيط والشفة تكوينات الاتصال.
إذا كان خط الإنتاج الخاص بك يحتاج إلى حل مدمج وصحي وقابل للصيانة لعزل خطوط الأنابيب بشكل موثوق، فإن AVM يوفر صمام الإغلاق الصحي ذو المقعد الواحد تكوينًا مرنًا لظروف العملية المختلفة.
أرسل AVM حجم خط الأنابيب الخاص بك، ووسط المعالجة، والضغط، ودرجة الحرارة، ومتطلبات الختم، ومعيار الاتصال، والدليل أو متطلبات التشغيل الهوائي لتحديد تكوين الصمام المناسب لتطبيقك.
