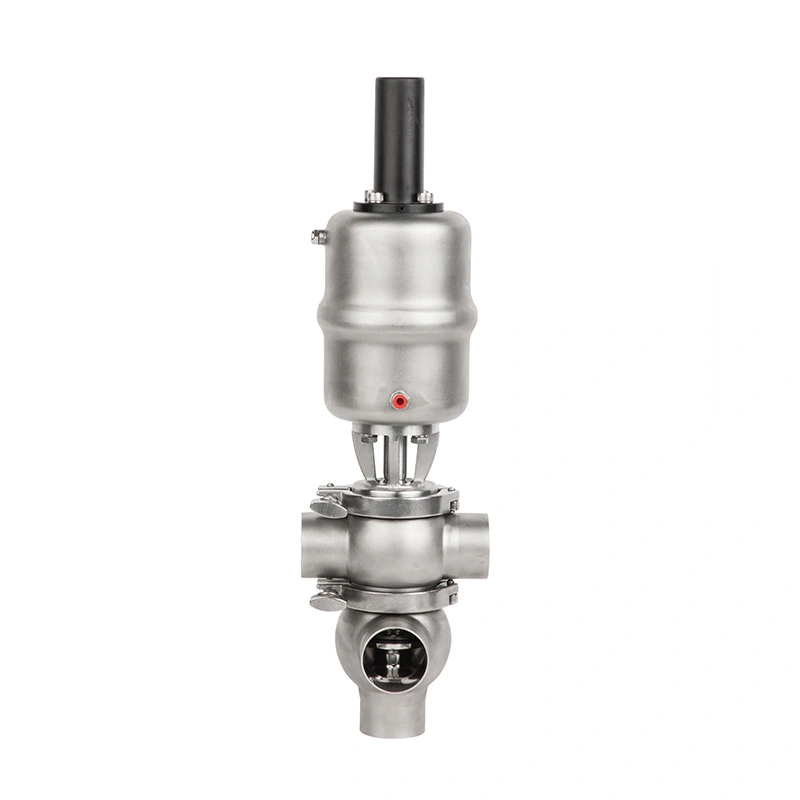

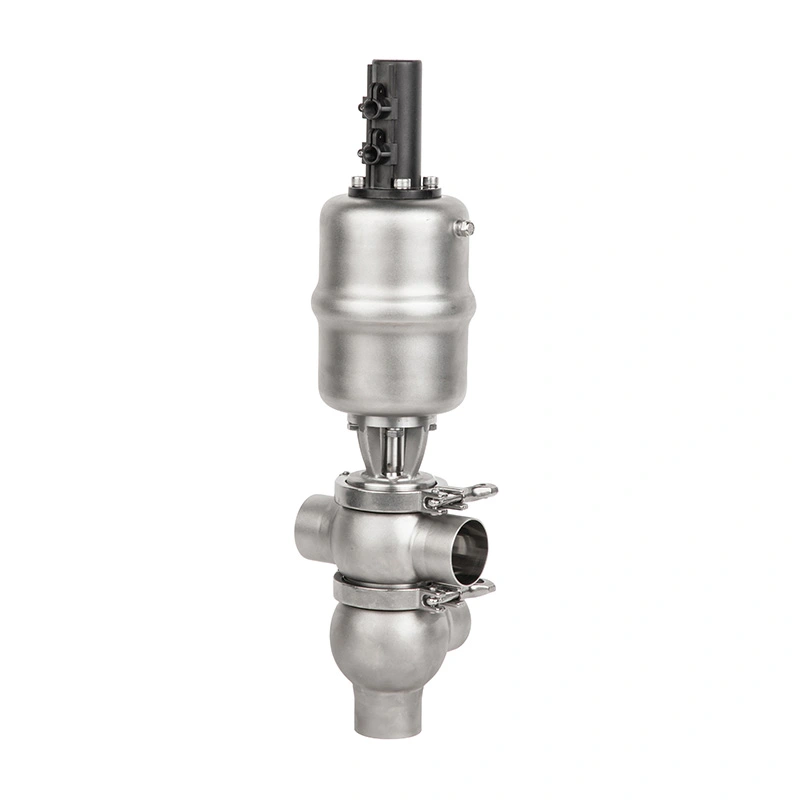

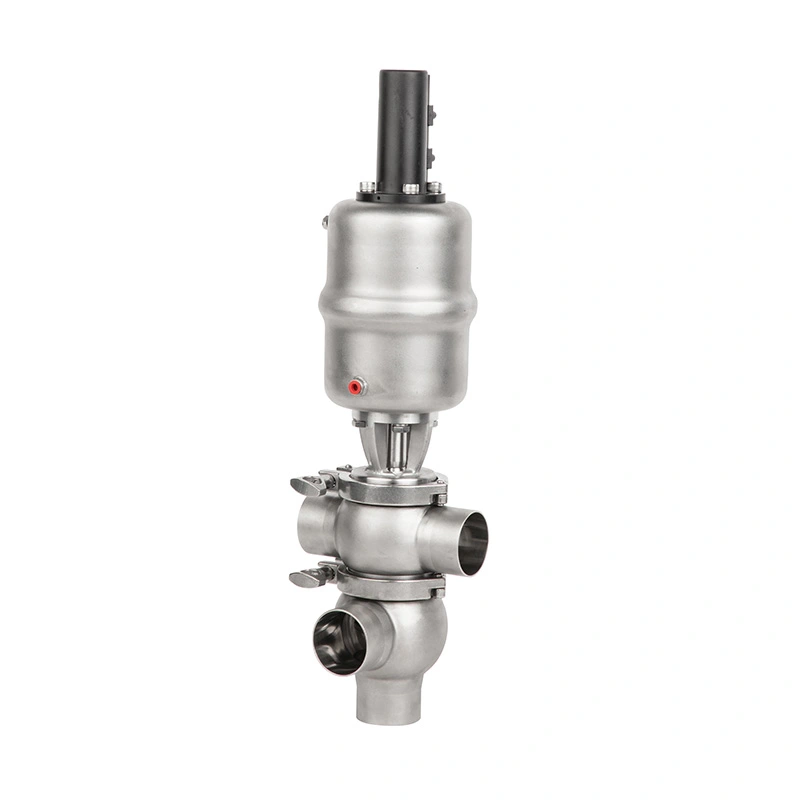

مع الأجزاء الملامسة للمنتج SS316L، ومسار تدفق منخفض الساق، وسطح داخلي Ra <0.8 ميكرومتر، وCIP/SIP التوافق، تم تصميم صمام التحويل الصحي المعقم AVM للتطبيقات الصحية المطلوبة في منتجات الألبان، الأغذية والمشروبات والتكنولوجيا الحيوية ومستحضرات التجميل والمعالجة الكيميائية الدقيقة.
يمكن تكوين الصمام بتشغيل هوائي ومكونات تحكم ذكية اختيارية 24 فولت، مما يسمح بذلك التكامل في أنظمة المعالجة الآلية المعتمدة على PLC أو DCS.
الغرض الرئيسي من صمام التحويل الصحي المعقم AVM هو توجيه السائل من مسار عملية إلى آخر دون مطالبة المشغلين بتغيير اتصالات خطوط الأنابيب يدويًا. يمكن تطبيقه على نقل المنتج، الخزان عمليات التعبئة وتفريغ المنتج وإعادة التدوير وتغيير العمليات.
أثناء تغيير الإنتاج أو التنظيف، يجب أن تظل وسائط المعالجة المختلفة منفصلة. الختم الصحي يساعد الهيكل على عزل سوائل العملية ويقلل من احتمالية خلط المنتج غير المرغوب فيه عند التدفق المتعدد ترتبط المسارات بنفس مجموعة الصمامات.
يسمح تحويل التدفق الآلي بتغيير مسارات العملية بسرعة وبشكل متسق. وهذا أمر ذو قيمة خاصة لخطوط الإنتاج التي تتعامل مع منتجات متعددة، حيث يمكن أن يؤدي التشغيل اليدوي المتكرر للصمام إلى زيادة وقت التوقف عن العمل إدخال أخطاء التشغيل.
يتم تصنيع جميع المكونات الملامسة للمنتج من الفولاذ المقاوم للصدأ SS316L، مما يوفر مقاومة للتآكل و حل المواد الصحية للاتصال المباشر مع وسائل الإعلام العملية.
يتم تصنيع المكونات غير الملامسة للمنتج من الفولاذ المقاوم للصدأ SS304. يمكن أن يوفر AVM أيضًا معيار EN 10204 3.1 شهادة المواد للتطبيقات التي تتطلب إمكانية تتبع المواد.
تم تصميم قناة التدفق الداخلي لتقليل المساحات الميتة التي يمكن أن تبقى فيها بقايا المنتج أو سوائل التنظيف بعد المعالجة.
يساعد هذا الهيكل على تقليل مخاطر التلوث ويدعم أداء تنظيف أكثر اتساقًا أثناء التكرار دورات الإنتاج.
تشطيب السطح الداخلي هو Ra <0.8 ميكرومتر، مما يوفر سطحًا ناعمًا ملامسًا للمنتج يساعد على تقليل البقايا التصاق ويدعم متطلبات العملية الصحية.
تقدم AVM مواد مانعة للتسرب من نوع EPDM وFKM والسيليكون. تتوافق جميع مواد الختم المتوفرة مع معايير FDA 177.2600 المتطلبات.
يجب اختيار الختم الصحيح وفقًا لوسط العملية، ودرجة حرارة التشغيل، ومواد التنظيف الكيميائية، و ظروف التعقيم.
تم تصميم الصمام ليظل مثبتًا أثناء تنظيف المكان. أسطحها الداخلية ناعمة وساقها الميتة منخفضة يساعد البناء على وصول سوائل التنظيف إلى المناطق الحرجة وإزالة المنتج المتبقي دون صمام روتيني تفكيك.
بالنسبة لتطبيقات المعالجة المعقمة، يدعم الصمام التعقيم عند درجة حرارة 134 درجة مئوية لمدة أقصاها 20 دقيقة. هذا يسمح بدمج الصمام في أنظمة الإنتاج حيث يتم التعقيم في الخط بدرجة حرارة عالية مطلوب.
التوافق CIP وSIP يلغي الحاجة إلى الإزالة اليدوية المتكررة للتنظيف والتعقيم الروتيني، المساعدة في تقليل تدخل الصيانة وتحسين توافر المعدات.
يعمل التكوين الهوائي بتحكم في ضغط الهواء بمقدار 5-8 بار، مما يوفر تبديل سريع وقابل للتكرار للصمام لخطوط المعالجة الآلية.
يمكن استخدام وحدة تحكم ذكية اختيارية بجهد 24 فولت لتشغيل الصمام الآلي والتكامل مع مستوى المصنع أنظمة التحكم.
يمكن لمستشعر الموضع 24 فولت أن يوفر معلومات حول موضع الصمام لنظام التحكم، مما يساعد المشغلين والأتمتة تؤكد المعدات ما إذا كان الصمام قد وصل إلى وضع التشغيل المطلوب.
يتحكم صمام الملف اللولبي الاختياري في المحرك الهوائي، مما يتيح لصمام التحويل الاستجابة للإشارات الآلية من أنظمة PLC أو DCS.

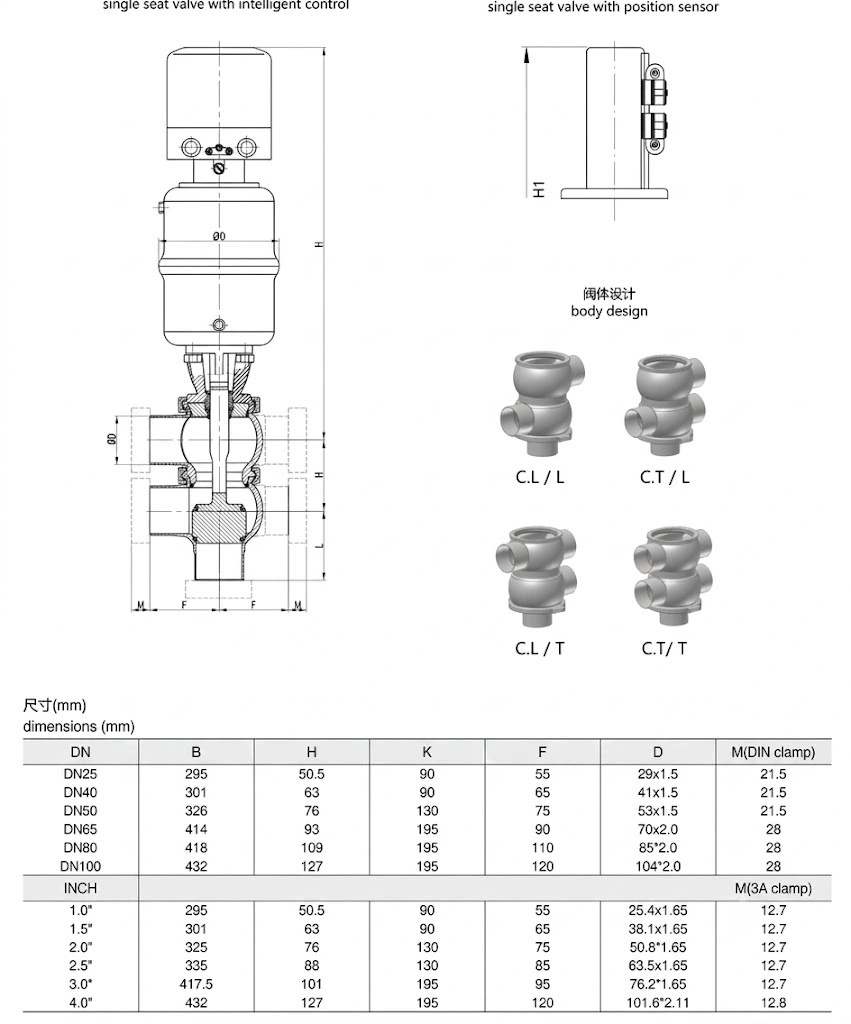

| غرض | مواصفة |
| منتج | صمام تحويل صحي معقم |
| ماركة | التشوه الشرياني الوريدي |
| مادة الاتصال بالمنتج | SS316L |
| مواد الاتصال غير المنتجة | SS304 |
| شهادة المواد | إن 10204 3.1 متاح |
| مادة الختم | EPDM، FKM، سيليكون |
| الامتثال للختم | ادارة الاغذية والعقاقير 177.2600 |
| درجة حرارة العمل | -20 درجة مئوية إلى +135 درجة مئوية |
| تعقيم | 134 درجة مئوية، الحد الأقصى 20 دقيقة |
| ضغط العمل | 0-5 بار، قياسي |
| التحكم في ضغط الهواء | 5-8 بار |
| تشطيب السطح الداخلي | را <0.8 ميكرومتر |
| نوع الاتصال | ثلاثي المشبك، بعقب اللحام، شفة |
| معيار الاتصال | سلسلة DIN 11850، ASME، ISO، 3-A |
| الملحقات الاختيارية | وحدة تحكم ذكية 24 فولت، صمام الملف اللولبي، مستشعر موضع 24 فولت |
توفر وصلات Tri-Clamp حلاً مناسبًا لأنظمة الأنابيب الصحية حيث يتم الفحص المنتظم والتنظيف والفحص ويلزم استبدال المعدات. يتم استخدامها على نطاق واسع في الأغذية والمشروبات ومنتجات الألبان والأدوية ذات الصلة بيئات المعالجة.
توفر الوصلات الملحومة بعقب اتصالًا دائمًا لخط الأنابيب مع انتقال داخلي سلس. إنها مناسبة للمنشآت التي يكون فيها تقليل المفاصل والحفاظ على ظروف التدفق الصحية أمرًا مهمًا.
توفر التكوينات ذات الحواف اتصالاً ميكانيكيًا قويًا لأنظمة العمليات التي تتطلب معدات ملائمة التكامل والتفكيك.
يدعم AVM معايير الاتصال DIN 11850 وASME وISO و3-A لاستيعاب المعايير الدولية المختلفة. أنظمة الأنابيب الصحية.
يمكن للصمام إعادة توجيه الحليب ومنتجات الألبان السائلة ومحاليل التنظيف والسوائل الأخرى المتوافقة بين مختلف مسارات العملية مع دعم عمليات CIP المتكررة.
بالنسبة لإنتاج المشروبات والمواد الغذائية السائلة، يدعم الصمام نقل المنتج وتعبئته وإعادة تدويره وتفريغه تطبيقات تحويل الإنتاج حيث يلزم التحكم في التدفق الصحي.
يتطلب إنتاج التكنولوجيا الحيوية توجيه عملية خاضعة للرقابة والصرف الصحي الصارم. التصميم المعقم لصمام AVM وقدرة SIP تجعلها مناسبة لأنظمة معالجة التكنولوجيا الحيوية المتوافقة.
يمكن استخدام الصمام في خطوط إنتاج مستحضرات التجميل الصحية حيث يتم التعامل مع السوائل بشكل نظيف، وتحويل التدفق بشكل موثوق، و مطلوب تبديل عملية قابلة للتكرار.
بالنسبة للتطبيقات الكيميائية الدقيقة المتوافقة، يوفر تصميم SS316L والتحكم الصحي في التدفق حلاً موثوقًا به لمعالجة سوائل العملية في ظل ظروف صحية خاضعة للرقابة.
قم بتوفير السائل أو وسط المعالجة الدقيق لتحديد توافق المواد والختم.
تأكد من ضغط العمل المطلوب ودرجة حرارة التشغيل وظروف التعقيم لضمان الصمام التكوين يلبي متطلبات العملية الفعلية.
حدد ما إذا كان النظام يتطلب وصلات Tri-Clamp أو Butt Weld أو Flange وحدد DIN المطبق، ASME أو ISO أو 3-A قياسي.
بالنسبة لخطوط الإنتاج الآلية، تأكد مما إذا كان المحرك الهوائي، أو صمام الملف اللولبي، أو وحدة التحكم الذكية 24 فولت، أو مطلوب جهاز استشعار الموقف.
بالنسبة للمشاريع التي تتطلب إمكانية تتبع المواد، اطلب شهادة EN 10204 3.1 مع طلب الصمام.
يركز صمام AVM على المتطلبات المحددة لتوجيه العملية الصحية، مما يوفر تبديلًا موثوقًا بين خطوط أنابيب مختلفة بدلاً من مجرد التحكم في التدفق وإيقافه.
يساعد الهيكل المنخفض، والسطح الداخلي الأملس، والتوافق مع CIP، وقدرة SIP عند درجة حرارة 134 درجة مئوية على دعم تتطلب بيئات الإنتاج الصحية.
توفر الأجزاء الملامسة للمنتج SS316L والأجزاء غير الملامسة للمنتج SS304 وشهادة EN 10204 3.1 الاختيارية وضوحًا إمكانية تتبع المواد للمشاريع الصناعية المؤهلة.
التشغيل الهوائي، والتحكم الذكي 24 فولت، وتكامل صمام الملف اللولبي، واستشعار الموضع يسمح لصمام AVM بالعمل يتم دمجها في خطوط المعالجة الآلية.
يتم استخدامه بشكل أساسي لإعادة توجيه سوائل المعالجة بين خطوط الأنابيب المختلفة مع الحفاظ على الظروف الصحية. تشمل التطبيقات النموذجية نقل المنتج، وملء الخزان، والتفريغ، وإعادة التدوير، وتغيير العملية.
نعم. تم تصميم الصمام لتنظيف CIP ويدعم تعقيم SIP عند 134 درجة مئوية لمدة تصل إلى 20 دقيقة.
ضغط العمل القياسي هو 0-5 بار. يجب التأكد من ظروف التشغيل الفعلية عند اختيار الصمام التكوين.
تقدم AVM EPDM وFKM والسيليكون. يجب أن يعتمد الاختيار على وسط العملية ودرجة الحرارة والتنظيف المواد الكيميائية وشروط التعقيم.
نعم. مع المحرك الهوائي الاختياري، وصمام الملف اللولبي، وجهاز التحكم الذكي 24 فولت، ومستشعر الموضع، فإن الصمام يمكن دمجها في أنظمة التحكم PLC أو DCS الآلية.
يمكن أن توفر AVM شهادة المواد EN 10204 3.1 لمواد الفولاذ المقاوم للصدأ القابلة للتطبيق. تتوافق مواد الختم مع متطلبات ادارة الاغذية والعقاقير 177.2600.
يتوفر الصمام مع وصلات Tri-Clamp وButt Weld وFflange ويمكن تهيئتها وفقًا لـ DIN 11850 سلسلة، ASME، ISO، ومعايير 3-A.
بالنسبة لخطوط الإنتاج الصحية التي تتطلب توجيهًا موثوقًا للتدفق، وتغييرًا سريعًا للعملية، والتنظيف في خط الإنتاج التعقيم، يوفر صمام التحويل الصحي المعقم AVM حلاً عمليًا.
أرسل AVM إلى وسط العملية الخاص بك، واتصال خط الأنابيب، وضغط العمل، ودرجة حرارة التشغيل، والتعقيم المتطلبات وتكوين الأتمتة لتحديد تصميم الصمام المناسب لتطبيقك.
