بالمقارنة مع ترتيبات الصمامات التقليدية ذات المقعد الواحد، فإن صمام AVM الصحي الذكي ذو المقعد المزدوج المقاوم للخلط يمكن تبسيط تصميم الأنابيب، وتقليل عدد الصمامات المطلوبة، ودعم المعالجة المتزامنة للمنتج و تنظيف CIP. إنها مناسبة للتطبيقات الصعبة في الأغذية والمشروبات ومنتجات الألبان ومصانع الجعة والأدوية التكنولوجيا الحيوية، وغيرها من الصناعات المعالجة الصحية.
في المعالجة الصحية، يعد منع خلط المنتج أكثر أهمية من مجرد التحكم في التدفق. فشل الصمام، يمكن أن يؤدي الختم التالف، أو عملية التنظيف غير المكتملة إلى التلوث المتبادل، أو توقف الإنتاج، أو فقدان المنتج، وتكاليف الصيانة الإضافية.
يعالج تصميم AVM المزدوج المقاوم للاختلاط هذه المخاطر عن طريق إنشاء غرفة تسرب يمكن التحكم فيها بين اثنين نقاط الختم المستقلة. إذا حدث تسرب في إحدى الأختام، يتم توجيه الوسيط نحو الصرف الجوي بدلاً من ذلك من الدخول في خط العملية المعاكس.
يوفر هذا التصميم للمشترين مزيجًا عمليًا من فصل الوسائط، واكتشاف التسرب، والتنظيف الصحي، التوافق مع الأتمتة، وكفاءة العملية.

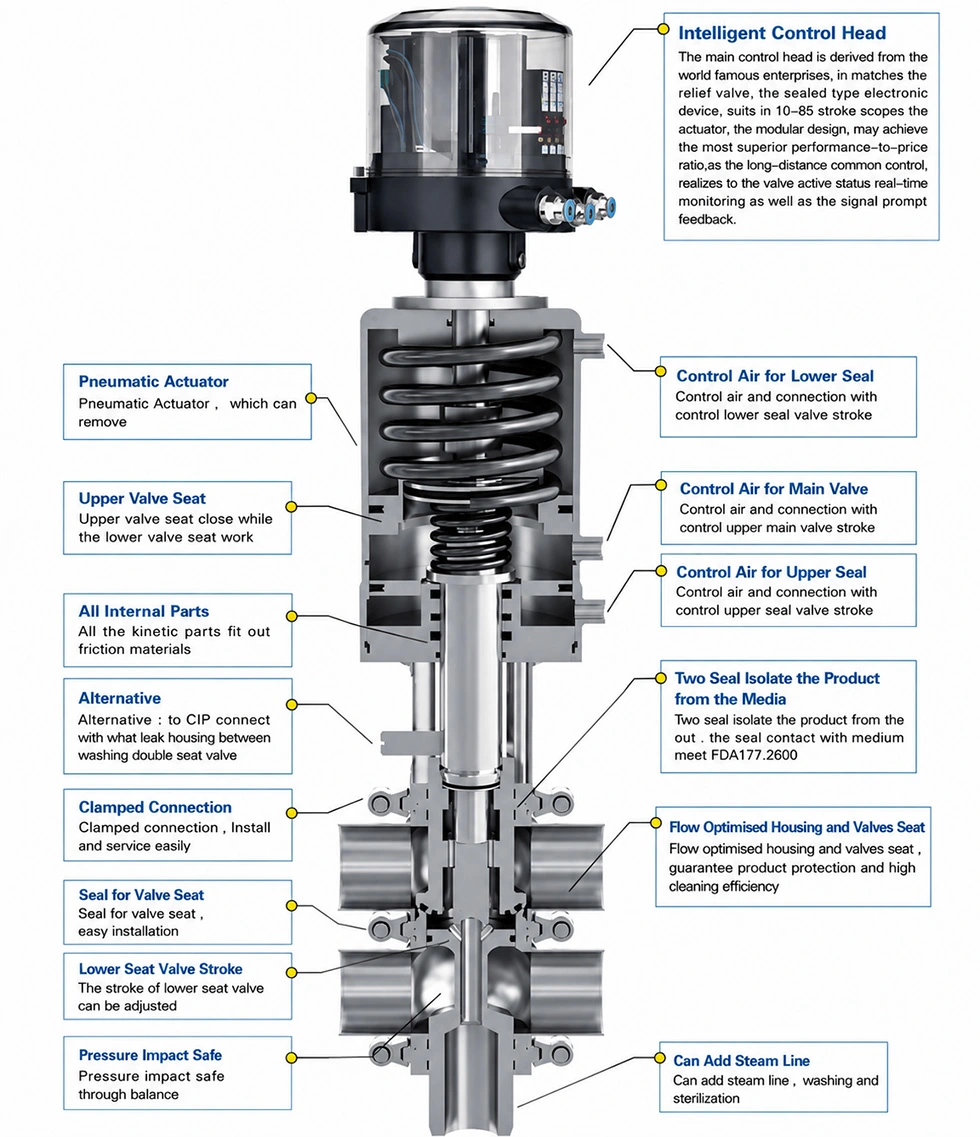

يشتمل الصمام على اثنين من أختام المقعد المستقلة. عند إغلاق الصمام، تقوم الأختام العلوية والسفلية بعزل الصمام اثنين من وسائط العملية وتشكل غرفة تسرب بينهما.
في ظل ظروف التشغيل العادية، يظل كلا السدادتين مغلقين ويظل الوسيطان منفصلين تمامًا.
يتم توصيل غرفة التسرب المتوسطة بمصرف جوي. في حالة فشل أي من نقاط الختم، يحدث التسرب يدخل الوسيط إلى الغرفة ويتم تفريغه من خلال منفذ التسرب.
وهذا يوفر ميزة أمان مهمة: يمكن اكتشاف فشل الختم قبل وصول وسط التسرب إلى خط الإنتاج المعاكس.
يمكن أن يوفر التسرب المرئي عند الصرف أيضًا إشارة فورية إلى إمكانية إجراء فحص أو استبدال الختم مطلوب.
تم تصميم صمام AVM Mixproof لـ CIP (التنظيف في المكان) ويدعم عمليات التعقيم دون الحاجة إلى ذلك التفكيك الروتيني.
يمكن تنظيف وتعقيم سيقان الصمام العلوي والسفلي وغرفة التسرب كجزء من دورة العملية، المساعدة في تقليل متطلبات التنظيف اليدوي وتحسين الموثوقية الصحية بشكل عام.
يفصل موقعا إغلاق مستقلان وسائط المعالجة المختلفة ويقللان من مخاطر انتقال المنتج إلى منتج آخر التلوث المتبادل من المنتج إلى CIP.
وهذا يجعل الصمام مناسبًا بشكل خاص لخطوط الإنتاج التي تتعامل مع المنتجات المختلفة أو سوائل التنظيف بداخلها نفس نظام الأنابيب.
يمكن أن يسمح التكوين المضاد للخلط بإجراء عمليات الإنتاج والتنظيف المكاني (CIP) في مسارات تدفق مختلفة في نفس الوقت الوقت.
وهذا يمكن أن يقلل من انقطاعات الإنتاج ويحسن استخدام المعدات مقارنة بالصمام التقليدي الترتيبات التي تتطلب عمليات إيقاف تشغيل أكثر شمولاً.
يمكن أن يحل الصمام المضاد للخلط ذو المقعد المزدوج محل الترتيب الوظيفي لاثنين أو أكثر من الصمامات التقليدية ذات المقعد الواحد تكوينات الأنابيب المناسبة.
ويساعد ذلك على تقليل تعقيد التثبيت وتوفير المساحة وتوفير قدر أكبر من المرونة عند تصميم المنتجات الصحية أنظمة العملية.
تساعد الأسطح الملساء الملامسة للمنتج والتصميم المنخفض للساق الميتة على تقليل المناطق التي توجد فيها بقايا المنتج أو الكائنات الحية الدقيقة يمكن أن تتراكم.
يدعم البناء الصحي أيضًا التنظيف الفعال للتنظيف المكاني (CIP) ويساعد في الحفاظ على ظروف عملية متسقة.
بالنسبة لخطوط المعالجة الآلية، توفر AVM وحدات تحكم ذكية وأجهزة استشعار للموضع اختيارية.
يمكن دمج هذه الملحقات في أنظمة التحكم الآلي في الصمامات لتوفير موضع الصمام بشكل موثوق تحسين مراقبة العملية.
توفر AVM صمامًا صحيًا ذكيًا مضادًا للاختلاط بمقعدين مع تكوينات اتصال متعددة لتتناسب متطلبات الأنابيب الصحية المختلفة.
تُستخدم وصلات Tri-Clamp على نطاق واسع في أنابيب الأغذية الصحية ومنتجات الألبان والمشروبات والأدوية والتكنولوجيا الحيوية أنظمة. يدعم التصميم التركيب والفحص والصيانة المريحة.
توفر وصلات اللحام التناكبي اتصالاً صحيًا دائمًا مع انتقال داخلي سلس. إنها مناسبة لخطوط العمليات حيث يكون تقليل الشقوق والحفاظ على نظافة خطوط الأنابيب من الأولويات.
التكوينات ذات الحواف مناسبة لأنظمة العمليات التي تتطلب توصيلات ميكانيكية قوية ومريحة تكامل المعدات.
يمكن استخدام التكوينات الملولبة لترتيبات الأنابيب الصحية المتوافقة حيث يتم التثبيت المدمج و مطلوب اتصال مناسب.
ملحوظة: يجب تحديد نوع الاتصال المناسب وفقًا لمعايير خطوط الأنابيب الحالية ووسط العملية و متطلبات الضغط وشروط التثبيت.
| غرض | مواصفة |
| منتج | صمام صحي ذكي مضاد للخلط بمقعد مزدوج |
| ماركة | التشوه الشرياني الوريدي |
| حجم الصمام | DN40-DN100 |
| الحد الأقصى لضغط العمل | ما يصل إلى 5 بار |
| درجة حرارة العمل | -10 درجة مئوية إلى +135 درجة مئوية، اعتمادًا على مواد الختم |
| مادة الاتصال بالمنتج | SS316L |
| مواد الاتصال غير المنتجة | SS304 |
| أنواع الاتصال | ثلاثي المشبك، بعقب اللحام، شفة، الموضوع |
| مواد الختم | EPDM، FKM، سيليكون |
| الامتثال للختم | مواد مانعة للتسرب متوافقة مع إدارة الغذاء والدواء الأمريكية 177.2600 |
| تنظيف | CIP |
| تعقيم | SIP / درجة حرارة التعقيم المقدرة |
| الملحقات الاختيارية | تحكم ذكي، مستشعر الموضع |
يتم تصنيع المكونات الملامسة للمنتج من الفولاذ المقاوم للصدأ SS316L، مما يوفر حلاً مناسبًا للمواد لبيئات المعالجة الصحية حيث تكون مقاومة التآكل وقابلية التنظيف أمرًا مهمًا.
تستخدم المكونات غير الملامسة للمنتج الفولاذ المقاوم للصدأ SS304، مما يوفر التوازن بين الأداء الميكانيكي و التكلفة الإجمالية للمعدات.
تم تصميم تكوين المواد لتلبية متطلبات معدات العمليات الصحية أثناء الصيانة عملية موثوقة أثناء دورات التنظيف والإنتاج المتكررة.
توفر AVM خيارات ختم EPDM، وFKM، والسيليكون وفقًا لمتطلبات وسائط المعالجة المختلفة ظروف التشغيل.
تتوافق مواد الختم المتاحة مع متطلبات FDA 177.2600، مما يجعلها مناسبة للتطبيقات التي يعد الامتثال للمطاط الصناعي أحد الاعتبارات الشرائية المهمة.
يجب اختيار مادة الختم النهائية وفقًا لوسط العملية ودرجة حرارة التشغيل والتنظيف المواد الكيميائية وظروف التعقيم ومدة الخدمة المطلوبة.
بالنسبة لخطوط الإنتاج الآلية، يمكن تجهيز الصمام المضاد للاختلاط ذو المقعد المزدوج AVM Sanitary Intelligent مع اختياري مكونات التحكم الذكي
تدعم وحدة التحكم الذكية التشغيل الآلي للصمام، بينما يمكن لجهاز استشعار الموضع توفير موضع الصمام ردود الفعل على نظام التحكم.
وهذا يجعل الصمام مناسبًا للدمج في أنظمة المعالجة الصحية الآلية حيث يكون الصمام دقيقًا مطلوب التسلسل ومراقبة العملية وتقليل التدخل اليدوي.
يمكن استخدام الصمام في خطوط أنابيب المنتجات الصحية حيث يتم تناول المشروبات المختلفة أو الأطعمة السائلة أو محاليل التنظيف يجب أن تظل منفصلة أثناء الإنتاج.
تتطلب مصانع الألبان رقابة صارمة على تلوث المنتج وعمليات التنظيف. هيكل المقعد المزدوج يوفر حلاً فعالاً لفصل منتجات الألبان عن سوائل CIP.
تتضمن عمليات التخمير وسائط سائلة متعددة ودورات تنظيف متكررة. يمكن أن يساعد صمام AVM Mixproof في التحسين فصل مسار التدفق ودعم عمليات التنظيف الآلي.
يتطلب إنتاج الأدوية معايير عالية من النظافة ومراقبة العمليات ومنع التلوث. ال البناء الصحي وإمكانية CIP/SIP تجعل الصمام مناسبًا لأنظمة العمليات الصيدلانية المتوافقة.
تتطلب عمليات التكنولوجيا الحيوية في كثير من الأحيان التعامل مع الوسائط الخاضعة للرقابة وشروط صحية صارمة. المقعد المزدوج يساعد تصميم الختم على الحفاظ على الفصل بين سوائل العملية المختلفة.
يتطلب اختيار الصمام المقاوم للخلط الصحيح أكثر من مجرد اختيار حجم الصمام. يجب على المشترين تأكيد ما يلي المعلمات مع AVM:
1. حجم خط الأنابيب: DN40 – DN100
2. وسط المعالجة: المنتج، الماء، محلول CIP، أو أي سائل آخر متوافق
3. ضغط العمل: الحد الأقصى يصل إلى 5 بار
4. درجة حرارة التشغيل: -10 درجة مئوية إلى +135 درجة مئوية حسب اختيار الختم
5. مادة الختم: EPDM، FKM، أو السيليكون
6. معيار الاتصال: ثلاثي المشبك، بعقب اللحام، شفة، أو الموضوع
7. طريقة التنظيف: متطلبات CIP
8. متطلبات التعقيم: SIP ودرجة حرارة التعقيم المقدرة
9. متطلبات الأتمتة: جهاز التحكم الذكي و/أو مستشعر الموضع
10. متطلبات المواد: الأجزاء الملامسة للمنتج SS316L والأجزاء غير الملامسة للمنتج SS304
إن توفير هذه المعلمات قبل الطلب يساعد AVM على التوصية بتكوين الصمام المناسب وختمه الحل.
| مقارنة | صمام مضاد للخلط بمقعد مزدوج AVM | ترتيب الصمامات التقليدية ذات المقعد الواحد |
| فصل وسائل الإعلام | هيكل ختم مستقل مزدوج | يعتمد على صمامات وأنابيب متعددة |
| الحماية من التلوث المتبادل | توفر غرفة التسرب تفريغًا متحكمًا فيه | اعتماد أكبر على ترتيب الصمام |
| الإنتاج + التنظيف المكاني | يدعم العمليات المتزامنة المناسبة | غالبا ما يتطلب عزلة إضافية |
| كشف التسرب | غرفة التسرب الجوي | يعتمد على تصميم النظام |
| كمية الصمام | يمكن أن تحل محل صمامات متعددة ذات مقعد واحد في التطبيقات المناسبة | قد تكون هناك حاجة إلى المزيد من الصمامات |
| تنظيف | تصميم صحي متوافق مع CIP | يعتمد على تكوين الصمام الفردي |
| الأتمتة | وحدة تحكم ذكية اختيارية ومستشعر للوضع | يعتمد على نظام التحكم المختار |
| تعقيد التثبيت | يمكن تبسيط ترتيبات الأنابيب المناسبة | قد يتطلب المزيد من الصمامات والوصلات |
تركز AVM على حلول صمامات العمليات الصحية المصممة حول المتطلبات الفعلية للأغذية والمشروبات ومنتجات الألبان، أنظمة معالجة الأدوية ومصانع الجعة والتكنولوجيا الحيوية.
يجمع الصمام الصحي الذكي المقاوم للخلط ذو المقعد المزدوج بين بنية ملامسة المنتج SS316L، وهو مستقل ختم مزدوج المقعد، واكتشاف التسرب الجوي، والتوافق مع CIP/SIP، والتحكم الذكي الاختياري.
بالنسبة للمشترين الذين يبحثون عن مصنع ومورد موثوق للصمامات الصحية المقاومة للخلط، يمكن أن توفر AVM الصمام التكوينات بناءً على حجم خط الأنابيب، ونوع الاتصال، ووسط العملية، ومواد الختم، وظروف التشغيل، و متطلبات الأتمتة.
إن الصمام الصحي المقاوم للخلط ذو المقعد المزدوج هو صمام معالجة صحي مصمم لفصل وسائط معالجة مختلفة داخل نفس جسم الصمام. يقوم سدادان مستقلان بإنشاء غرفة تسرب بين مسارات الوسائط لتقليل التسرب خطر التلوث المتبادل.
في حالة فشل أحد السدادات، يدخل وسيط التسرب إلى غرفة التسرب المتوسطة ويتم تفريغه من خلال منفذ التسرب الجوي. وهذا يمنع وسيط التسرب من الدخول مباشرة إلى خط العملية المعاكس و يوفر مؤشرا واضحا لمشكلة الختم المحتملة.
نعم. تم تصميم الصمام لتنظيف CIP، مما يسمح بمناطق التدفق الداخلي ذات الصلة وسيقان الصمام والتسرب الغرفة التي سيتم تنظيفها كجزء من عملية التنظيف دون التفكيك الروتيني.
نعم. التصميم الصحي، ومواد الاتصال بالمنتج SS316L، وإمكانية CIP/SIP، والتحكم الآلي الاختياري الصمام مناسب لتطبيقات المعالجة الصيدلانية المتوافقة. ينبغي تقييم النظام الكامل وفقًا للمتطلبات الصحية والتنظيمية المحددة للعميل.
تقدم AVM مواد مانعة للتسرب من نوع EPDM وFKM والسيليكون. تعتمد المادة المناسبة على وسط المعالجة، درجة الحرارة، وكيماويات التنظيف، وظروف التعقيم.
نطاق الحجم القياسي المقدم هو DN40 – DN100. يجب على المشترين تأكيد الحجم المطلوب وفقًا لتدفق خط الأنابيب معدل ومعيار الاتصال ومتطلبات العملية.
الحد الأقصى لضغط العمل يصل إلى 5 بار. يجب تأكيد ضغط التشغيل الفعلي وفقًا لما تم اختياره تكوين الصمام وشروط التطبيق.
نعم. توفر AVM وحدات تحكم ذكية اختيارية وأجهزة استشعار للموضع للتكامل مع أنظمة العمليات الآلية ومراقبة موضع الصمام.
إذا كان خط العملية الخاص بك يحتاج إلى التعامل مع وسيلتين مختلفتين مع تقليل مخاطر التلوث المتبادل، فإن AVM Sanitary يوفر الصمام الذكي المقاوم للخلط ذو المقعد المزدوج حلاً عمليًا لعزل التدفق الصحي.
أرسل AVM بحجم خط الأنابيب الخاص بك، ووسط المعالجة، وضغط العمل، ودرجة حرارة التشغيل، ونوع الاتصال، والختم المتطلبات، وشروط CIP/SIP، ومتطلبات الأتمتة. يمكن أن يساعد AVM في تحديد الصمام المناسب المقاوم للخلط التكوين لنظام المعالجة الصحية الخاص بك.
