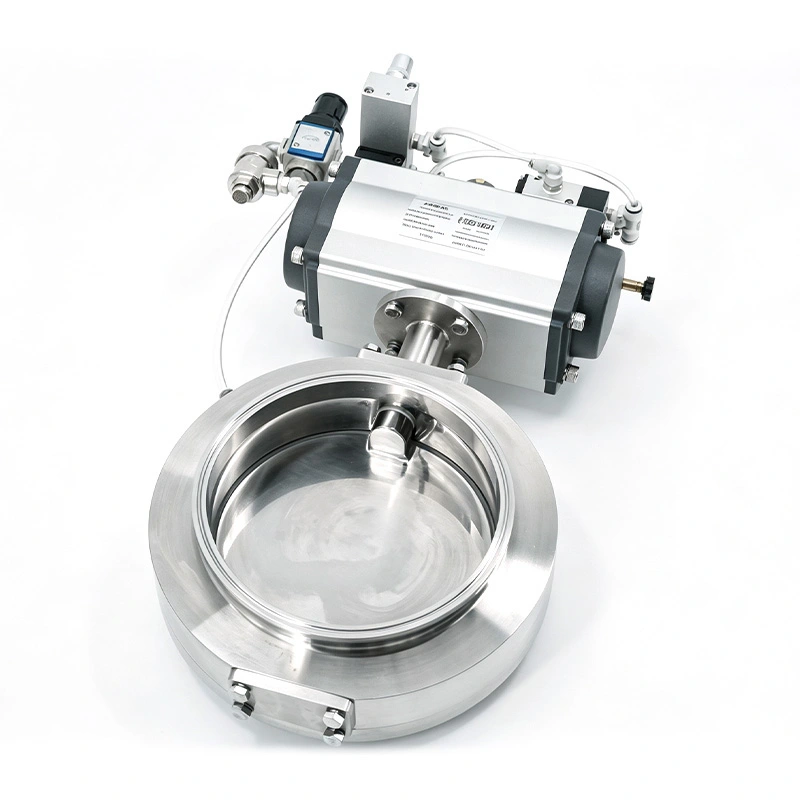

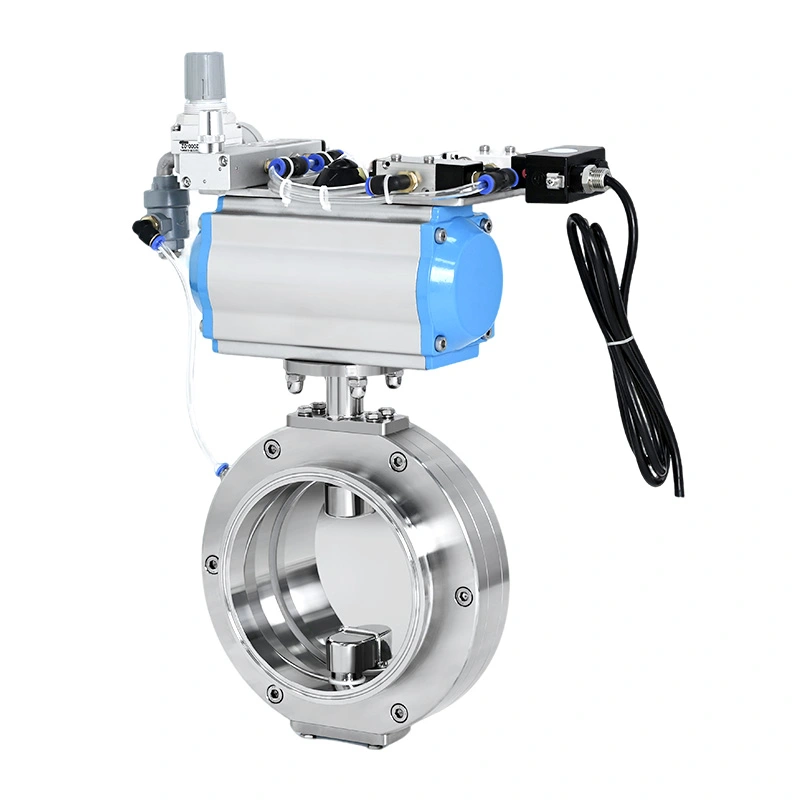

تم تصميم صمام الفراشة اللامركزي AVM الصحي القابل للنفخ مع المحرك الذكي للعزل الآلي في أنظمة معالجة المسحوق والمواد السائبة. يقلل قرصه اللامركزي من الاتصال بعنصر الختم أثناء الدوران، في حين يتم ضغط المقعد القابل للنفخ فقط بعد وصول القرص إلى الوضع المغلق.

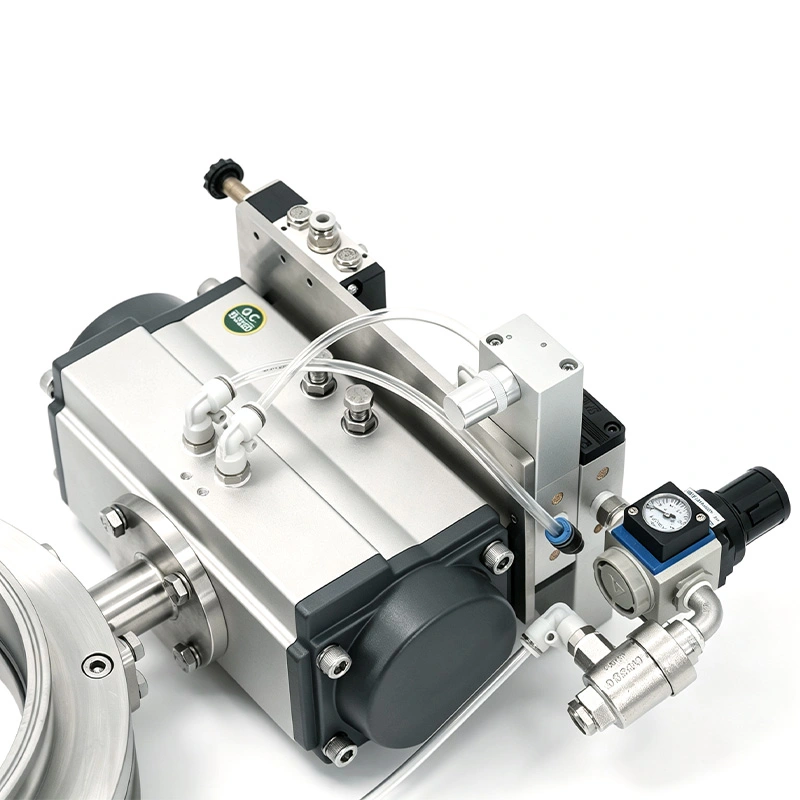

يوفر المشغل الهوائي الذكي التشغيل الآلي ويمكن توصيله بأنظمة التحكم المعتمدة على PLC. تسمح التغذية الراجعة الاختيارية للموضع لنظام التحكم بمراقبة حالة الصمام، مما يجعل الصمام مناسبًا للعمليات الصيدلانية والغذائية والغذائية ومواد البطاريات والعمليات الكيميائية المتخصصة.
يستخدم صمام الفراشة اللامركزي ذو الختم الصحي القابل للنفخ مع المحرك الذكي إجراءات منفصلة لحركة القرص وختم المقعد. يساعد مبدأ التشغيل هذا على تقليل الاحتكاك أثناء الدوران مع توفير إيقاف تشغيل متحكم فيه بعد وصول القرص إلى موضعه النهائي.
قبل أن يدور القرص، يتم تحرير الضغط من المقعد القابل للنفخ. يتراجع المقعد عن القرص، مما يقلل من مقاومة التلامس أثناء الفتح.
يتحرك القرص اللامركزي إلى الوضع المغلق دون الضغط المستمر على عنصر الختم. بمجرد وصول القرص إلى موضعه، يتم ضغط المقعد القابل للنفخ لتشكيل واجهة الختم.
يمكن للمشغل الذكي توفير معلومات حول موضع الصمام من خلال مكونات التغذية الراجعة الاختيارية. وهذا يسمح لـ PLC بتأكيد حالة الصمام قبل بدء المرحلة التالية من العملية الآلية.
يعمل القرص اللامركزي والمقعد القابل للنفخ معًا لمعالجة التآكل الذي يمكن أن يحدث عندما يظل قرص الفراشة التقليدي على اتصال مستمر بمقعده أثناء التشغيل.
عندما يدور الصمام، يسمح المقعد المتراجع للقرص بالتحرك بمقاومة أقل. بعد الإغلاق، يتوسع العنصر القابل للنفخ حول القرص لتوفير قوة الختم المطلوبة.
يمكن أن يساعد هذا الترتيب في تقليل تآكل المقعد وحمل المشغل والصيانة الناتجة عن التلامس المتكرر للمقعد القرصي. وهو مناسب بشكل خاص للأنظمة ذات الدورات الآلية المتكررة أو جزيئات المسحوق بالقرب من نقطة العزل.
يسمح المشغل الذكي للصمام بأن يصبح جزءًا من عملية آلية بدلاً من العمل كمكون يدوي معزول. يمكن دمجها مع المعدات المعتمدة على PLC وتنسيقها مع عمليات النقل والوزن والتفريغ وعمليات المعالجة الأخرى.
يمكن للمشغل أن يستقبل إشارات التحكم من نظام الإنتاج للفتح والإغلاق التلقائي وفقًا لتسلسل العملية المبرمج.
يمكن لأجهزة الاستشعار الاختيارية الإبلاغ عن موضع الصمام لنظام التحكم. وهذا يوفر تأكيدًا بأن الصمام قد وصل إلى الوضع المفتوح أو المغلق المطلوب قبل بدء عملية أخرى.
يمكن دمج إشارات حالة الصمام في عمليات التعشيق. على سبيل المثال، يمكن منع نظام النقل السفلي من البدء حتى يصل الصمام إلى الموضع المطلوب.
تتوفر حزمة مشغل متوافقة مع ATEX للتركيبات التي تحتاج فيها المعدات وتكوين التحكم إلى تلبية متطلبات المنطقة الخطرة المطبقة.
جسم الصمام متوفر في الفولاذ المقاوم للصدأ SUS304 أو SUS316L. يمكن الانتهاء من الأسطح الملامسة للمنتج إلى Ra ≥0.4 μm لتقليل احتجاز المواد ودعم التنظيف الروتيني.
تتوفر مواد الختم EPDM والسيليكون وFKM/Viton. يمكن اختيار درجات الختم المتوافقة مع إدارة الغذاء والدواء (FDA) للعمليات الصيدلانية والغذائية والغذائية المطبقة.
تم تصميم الهيكل الداخلي للتعامل الصحي مع المسحوق ويمكن تزويده بتكوينات متوافقة مع CIP وفقًا لمتطلبات العملية.
يستخدم لعزل ومراقبة نقل APIs وHPAPIs والسواغات والمساحيق الصيدلانية الأخرى في أنظمة الإنتاج الآلية.
يتم تركيبها أسفل حاويات السوائب الوسيطة للتحكم في تفريغ المسحوق، خاصة عندما يحتاج الصمام إلى التواصل مع أنظمة التحكم PLC ومعدات النقل النهائية.
مناسب لنقاط العزل في خطوط نقل المسحوق الفراغي حيث يتطلب الأمر إيقاف تشغيل ثابت وتشغيلًا آليًا متكررًا.
يستخدم لنقل الكاثود والأنود والمسحوق الموصل حيث يكون احتواء المواد والبناء الصحي وتقليل تآكل الختم أمرًا مهمًا.
مناسب للتعامل الآلي مع المكونات الجافة والمساحيق الغذائية حيث يتطلب الأمر إنشاء هيكل من الفولاذ المقاوم للصدأ وأسطح ملامسة للمنتج قابلة للتنظيف.
| المعلمة | مواصفة |
| نوع الصمام | صمام الفراشة الصحي القابل للنفخ صمام الفراشة غريب الأطوار |
| حجم الصمام | DN50-DN300 |
| مادة الجسم | SUS304/SUS316L |
| مادة الختم | EPDM، سيليكون، FKM (فيتون) |
| إنهاء الاتصال بالمنتج | را .40.4 ميكرومتر |
| عملية | المحرك الذكي الهوائي |
| اتصالات | ثلاثي المشبك، شفة، بعقب اللحام |
| الأتمتة | متوافق مع PLC |
| ردود الفعل الموقف | خياري |
| صمام الملف اللولبي | خياري |
| حزمة المحرك ATEX | خياري |
| الأختام المتوافقة مع إدارة الغذاء والدواء | متاح |
| توافق CIP | متاح |
| غرض | التكوين المشغل الذكي | التكوين اليدوي |
| عملية | هوائي أوتوماتيكي | يدوي |
| التكامل PLC | المدعومة | غير متوفر عادة |
| ردود الفعل الموقف | خياري | التأكيد اليدوي |
| عملية المتشابكة | المدعومة | محدود |
| التحكم في تضخم المقعد | تلقائي | يعتمد على الدليل/النظام |
| التشغيل عن بعد | المدعومة | غير متوفر |
قبل التثبيت، تأكد من حجم الصمام ومعيار الاتصال وإمداد هواء المحرك وواجهة التحكم. يجب تركيب الصمام مع إمكانية الوصول الكافية لفحص المقعد القابل للنفخ والمشغل ومكونات التغذية الراجعة.
يجب أن تتضمن الصيانة الروتينية فحص عنصر الختم بحثًا عن التآكل أو التلف، والتحقق من حركة المشغل والتأكد من أن ردود الفعل على الموضع تعمل بشكل صحيح حيثما تم تركيبها. يجب أيضًا فحص المقعد القابل للنفخ للتأكد من نفخه بشكل مناسب واحتباس الضغط وفقًا لجدول الصيانة.
بالنسبة لتطبيقات المسحوق، يجب تحديد تكرار التنظيف حسب خصائص المادة ودورة الإنتاج. يمكن استخدام التكوينات المتوافقة مع CIP عندما تتطلب العملية التنظيف الآلي.
كانت إحدى الشركات المصنعة للأدوية تقوم بترقية محطة تفريغ مسحوق IBC وتحتاج إلى صمام عزل يمكنه العمل مع نظام التحكم PLC الحالي. لا يمكن أن تبدأ معدات النقل النهائية إلا بعد التأكد من وصول صمام التفريغ إلى الموضع المطلوب.
قامت شركة AVM بتزويد صمام الفراشة اللامركزي ذو الختم الصحي القابل للنفخ المزود بمحرك ذكي بتعليقات حول الموقع. استقبل PLC إشارة حالة الصمام وقام بتنسيق تسلسل التفريغ والنقل تلقائيًا. أبلغ العميل أيضًا عن انخفاض التدخل اليدوي والتشغيل المستقر أثناء دورات تفريغ IBC المتكررة.
يمكن توفير حلول الصمامات الصحية AVM وفقًا للمعايير الصحية 3-A المعمول بها، والامتثال لمعايير ISO 9001 وCE وFDA. تتوفر مواد الختم المتوافقة مع إدارة الغذاء والدواء (FDA) للتطبيقات الصيدلانية والغذائية المعمول بها.
بالنسبة للمشاريع التي تتطلب معدات للمناطق الخطرة، يمكن تكوين حزمة مشغل متوافقة مع ATEX وفقًا للتصنيف المطبق ومتطلبات المشروع.
يتم خفض ضغط المقعد ويتراجع قبل أن يتحرك القرص. بعد أن يصل القرص إلى الوضع المغلق، يتم نفخ المقعد لإنشاء واجهة الختم.
يقلل القرص اللامركزي من الاتصال المستمر مع عنصر الغلق أثناء الدوران، مما يساعد على تقليل الاحتكاك وحمل المشغل وتآكل المقعد.
نعم. المحرك الهوائي الذكي متوافق مع أنظمة التحكم المعتمدة على PLC، ويمكن أن توفر ردود الفعل الاختيارية للموضع إشارات حالة الصمام.
نعم. تم تصميم صمام الفراشة اللامركزي ذو الختم الصحي القابل للنفخ مع المحرك الذكي للمساحيق الصيدلانية والمكونات الغذائية ومواد البطاريات وغيرها من المواد السائبة الجافة التي تتطلب عزلًا صحيًا وتشغيلًا آليًا.
تشمل الخيارات المتوفرة EPDM والسيليكون وFKM/Viton. يمكن اختيار الدرجات المتوافقة مع إدارة الغذاء والدواء (FDA) للتطبيقات الصحية المطبقة.
نعم. تتوفر حزمة مشغل متوافقة مع ATEX وفقًا لتصنيف المناطق الخطرة المطلوب.
