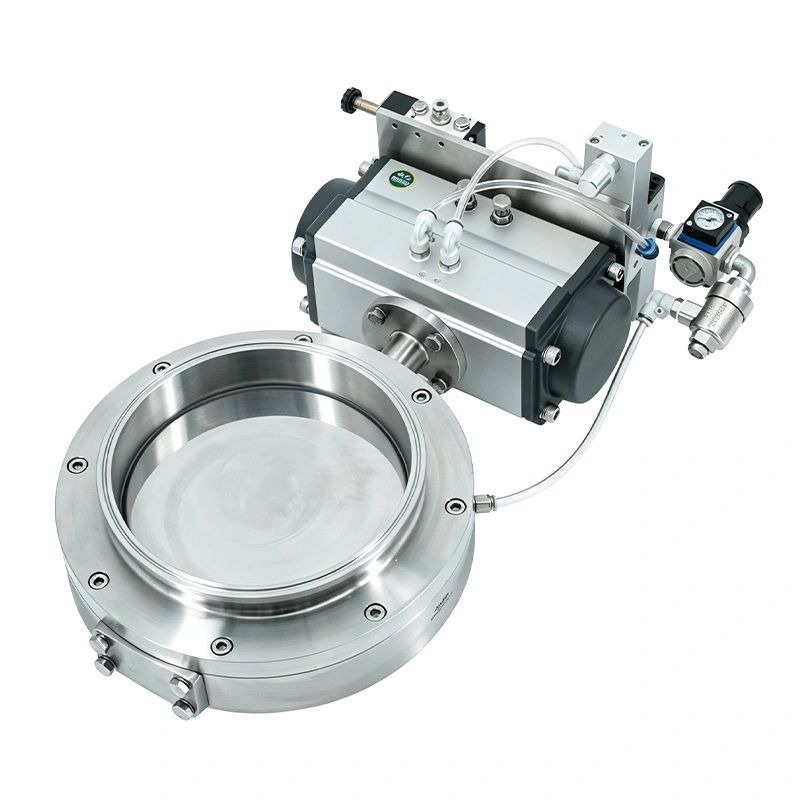

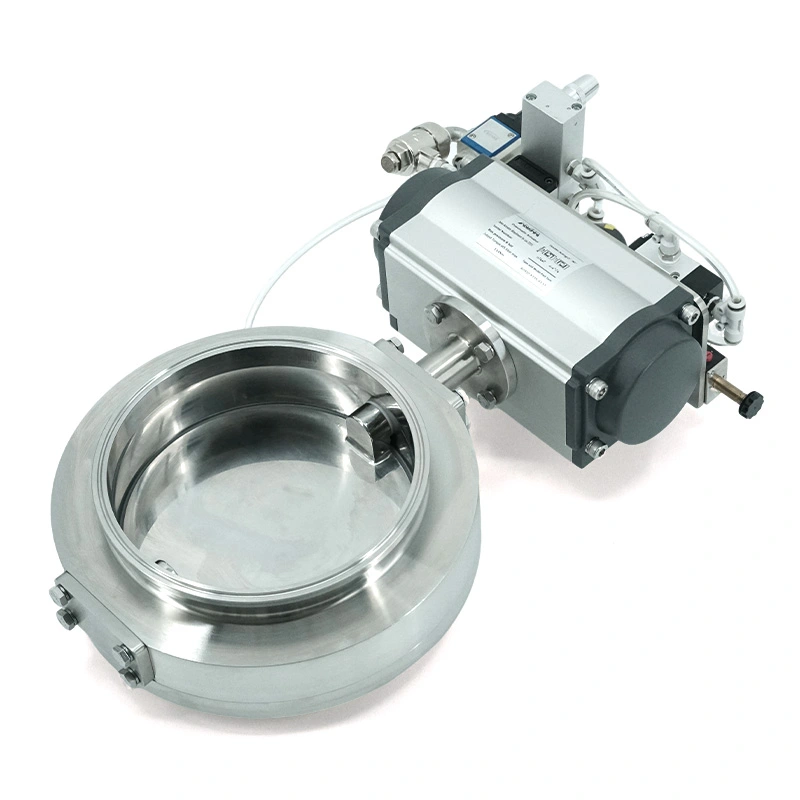

تم تصميم صمام الفراشة الصحي اللامركزي ذو المقعد القابل للسحب خصيصًا للبيئات الصحية الأكثر تطلبًا يقدم أداءً لا مثيل له. تصميمها الفريد غريب الأطوار وآلية المقعد القابلة للسحب تقلل بشكل كبير تآكل المقعد وعزم الدوران التشغيلي طوال دورة حياة الصمام. وهذا يضمن ليس فقط فترات خدمة ممتدة ولكنه يوفر أيضًا إغلاقًا موثوقًا ومحكمًا للفقاعات عبر مجموعة واسعة من التطبيقات - بدءًا من الأدوية و التكنولوجيا الحيوية للأغذية والمغذيات والكيميائية ومعالجة مواد البطاريات المتقدمة.
تحافظ صمامات الفراشة التقليدية على اتصال القرص والمقعد أثناء الدوران. في تطبيقات المسحوق، تكرر يمكن أن يؤدي الاحتكاك إلى تآكل المقعد تدريجيًا وزيادة عزم الدوران أثناء التشغيل وإنشاء جزيئات قد تؤثر على المنتج النظافة.
يفصل AVM بين وظائف الختم والحركة.
أثناء حركة الصمام، يتراجع المقعد القابل للنفخ حتى يتمكن القرص من الدوران بأقل قدر من التلامس. مرة واحدة القرص عندما يصل إلى الوضع المغلق، يقوم الهواء المضغوط بتنشيط الختم ويخلق ضغط الختم المطلوب.
وهذا يجعل الصمام مناسبًا بشكل خاص للتبديل عالي التردد ومعالجة المسحوق الكاشط.
قبل أن يتحرك القرص، يتم تفريغ الختم القابل للنفخ وينسحب من سطح الختم. القرص غريب الأطوار بعد ذلك يدور دون الاحتكاك المستمر بالمقعد.
وهذا يقلل من التآكل الميكانيكي ويساعد في الحفاظ على عزم دوران التشغيل المستقر خلال الدورات المتكررة.

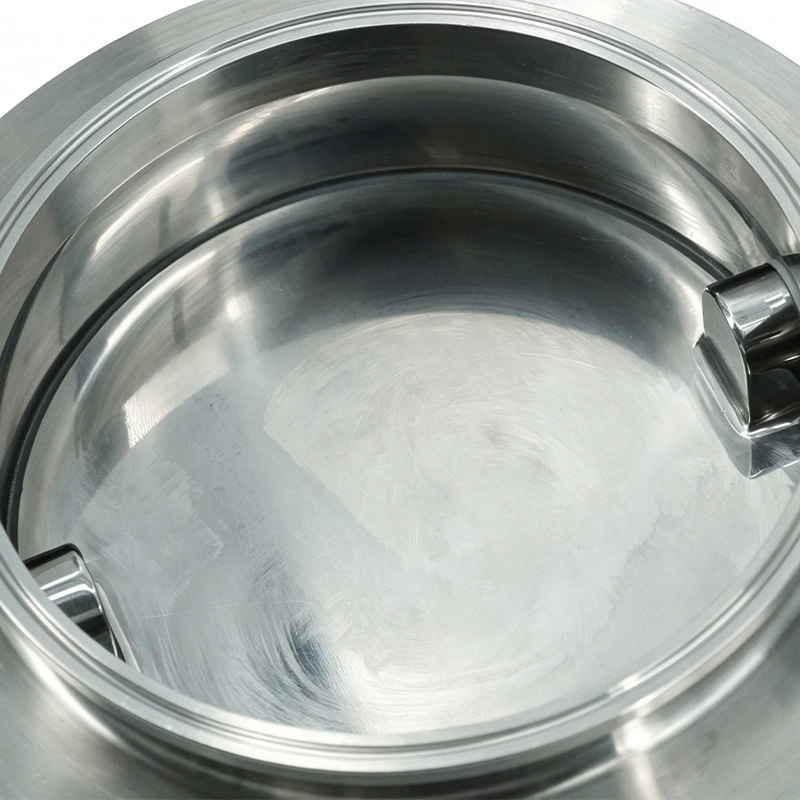

عندما يصل القرص إلى الوضع المغلق، يقوم الهواء المضغوط بنفخ حجرة الختم. يتوسع الختم بشكل موحد على القرص لإنشاء حاجز محكم.
وبالتالي يمكن لصمام الفراشة الصحي اللامركزي المزود بمقعد قابل للسحب أن يوفر إيقافًا موثوقًا به مع تجنبه اتصال الختم غير الضروري أثناء كل دورة فتح وإغلاق.
يعد القرص اللامركزي والمقعد القابل للسحب ذا قيمة خاصة في خطوط الإنتاج الآلية حيث يمكن للصمامات ذلك تعمل بشكل متكرر طوال اليوم.
مع تقليل الاحتكاك بشكل كبير بين القرص والمقعد، يمكن للتصميم أن يدعم عمر تشغيلي يصل إلى 1-3 مليون دورة تبديل، اعتمادًا على ظروف التشغيل ومواد الختم والصيانة.
يمكن لمقاومة التشغيل المنخفضة أيضًا أن تقلل من متطلبات المشغل مقارنة بالمقاومة التقليدية القائمة على الاحتكاك التصاميم.
الصمام مناسب لمواد مثل المساحيق والحبيبات والبلورات التي يمكنها تسريع المقعد التقليدي ارتداء.
تشمل التطبيقات النموذجية ما يلي:
يستخدم لشحن المسحوق وتفريغه وعزله حيث يحتوي على المنتج وقابلية التنظيف والتشغيل المتكرر مهمة.
مناسب للتعامل مع المواد الجافة الكاشطة حيث يكون تقليل تآكل الختم والتلوث هو الاهتمام الرئيسي.
يدعم البناء الصحي المصنوع من الفولاذ المقاوم للصدأ والأسطح الملساء الملامسة للمنتج الإنتاج الصحي البيئات.
يوفر المقعد القابل للنفخ إحكامًا موثوقًا للخطوط التي تعمل في ظل ظروف الضغط الفراغي والإيجابي.
يتم تصنيع صمام الفراشة الصحي اللامركزي ذو المقعد القابل للسحب من SUS304 أو SUS316L، مع أسطح ملامسة المنتج متوفرة عند Ra <0.4 ميكرومتر.
يعمل تصميمه الداخلي منخفض الاحتفاظ على تقليل المناطق التي يمكن أن تتراكم فيها المساحيق، مما يدعم تنظيف CIP/SIP الحد من مخاطر التلوث أثناء تغيير المنتج.
تتوفر مواد مانعة للتسرب متوافقة مع إدارة الغذاء والدواء (FDA) وشهادات المواد EN 10204 3.1 للتكوينات القابلة للتطبيق.
| المعلمة | مواصفة |
| نوع الصمام | صمام فراشة غريب الأطوار صحي مع مقعد قابل للسحب |
| مقاس | DN50-DN300 |
| مادة الجسم | SUS304/SUS316L |
| ختم قابل للنفخ | EPDM، سيليكون، FKM/فيتون |
| إنهاء الاتصال بالمنتج | را <0.4 ميكرومتر |
| الانتهاء من عدم الاتصال | را <0.8 ميكرومتر |
| عملية | المحرك الهوائي |
| اتصالات | ثلاثي المشبك، شفة، ملحومة |
| تنظيف | سيب / سيب |
| خيار مقاوم للانفجار | اتيكس II 2 جي دي T4 |
| معايير الاتصال | DIN 11850 السلسلة 2، ASME BPE، ISO 1127 السلسلة 1، GB/T 17395 |
| خيارات الامتثال | الأختام المتوافقة مع إدارة الغذاء والدواء (FDA)، التصميم الموجه نحو ممارسات التصنيع الجيدة (GMP)، EN 10204 3.1 |
| اعتبار | صمام المقعد القابل للسحب AVM | صمام الفراشة التقليدي |
| اتصال القرص/المقعد أثناء الدوران | تراجع | الاتصال المستمر |
| احتكاك المقعد | منخفض جدًا | أعلى |
| ارتداء المقاومة | ممتاز | يعتمد على المواد |
| عزم الدوران التشغيل | قليل | أعلى نسبيا |
| ركوب الدراجات المتكرر | مناسب تمامًا | يمكن أن يصبح ارتداء المقعد مصدرًا للقلق |
| مسحوق جلخ | مناسب | اختيار المقعد أمر بالغ الأهمية |
| ختم | مقعد قابل للنفخ | مقعد ثابت |
| صيانة | تقليل تآكل المقعد | قد تكون هناك حاجة لفحص المقعد بشكل متكرر |
احتاج أحد مصنعي الأدوية إلى صمام عزل صحي لخط نقل المسحوق الذي يعمل بشكل متكرر التبديل الآلي. لقد شهد العميل مقاومة تشغيل متزايدة مع صمامات الفراشة التقليدية كما اهتزت مكونات الختم أثناء الدورات المتكررة.
قامت شركة AVM بتزويد صمام الفراشة اللامركزي بمقعد قابل للنفخ قابل للسحب. تقييم العميل على وجه التحديد عزم دوران التشغيل وتآكل المقعد وثبات الختم بعد التشغيل المتكرر. لأن الختم يتراجع قبل القرص الحركة، أدى الصمام إلى تقليل الاحتكاك المستمر أثناء ركوب الدراجات وتوفير تشغيل أكثر اتساقًا.
يتطلب معالج مادة البطارية صمامًا لنقل المسحوق الجاف حيث يمكن أن تتسارع المواد الكاشطة ارتداء المقعد التقليدي. اختار العميل تكوين المقعد القابل للسحب لأن عنصر الختم لم يكن كذلك يتم سحبها باستمرار بواسطة القرص أثناء التشغيل.
ركزت تعليقات العميل على انخفاض القلق بشأن تآكل المقعد والتشغيل المستقر وسهولة الاستخدام على المدى الطويل الصيانة، خاصة لخط الإنتاج مع الفتح والإغلاق المتكرر.
تدعم حلول الصمامات الصحية AVM المعايير الصحية 3-A المطبقة، والامتثال لمعايير ISO 9001 وCE وFDA. اعتمادا على التكوين المحدد، يمكن أيضًا تزويد الصمام بمواد مانعة للتسرب متوافقة مع إدارة الغذاء والدواء الأمريكية وموجهة نحو GMP البناء الصحي وتوثيق المواد EN 10204 3.1.
يتوفر تكوين مقاوم للانفجار ATEX II 2 GD T4 لمتطلبات المناطق الخطرة المطبقة.
يتم سحب المقعد قبل أن يدور القرص، مما يقلل الاحتكاك والتآكل. ثم ينتفخ بعد إغلاقه ليقدم ختم موثوق.
نعم. إن الاتصال المنخفض من القرص إلى المقعد يجعله مناسبًا بشكل خاص للمساحيق والحبيبات والبلورات التي قد تكون كذلك تسريع تآكل المقاعد التقليدية.
نعم. نظام الختم القابل للنفخ مناسب لظروف عملية الضغط الإيجابي والفراغ تكوينها بشكل صحيح.
نعم. يدعم التكوين الصحي التنظيف CIP/SIP، وفقًا للمواد المحددة وظروف العملية.
تتوفر EPDM والسيليكون وFKM/Viton. يمكن اختيار الدرجات المتوافقة مع إدارة الغذاء والدواء (FDA) للأدوية والمستحضرات الصيدلانية المعمول بها تطبيقات الغذاء.

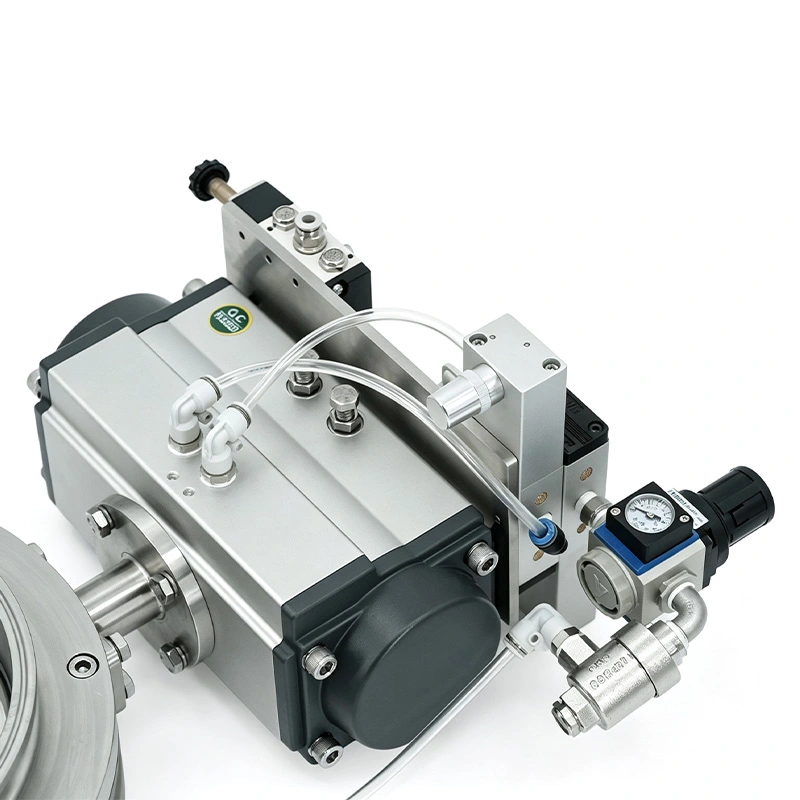

نعم. يتم تشغيل صمام الفراشة الصحي اللامركزي ذو المقعد القابل للسحب بواسطة مشغل هوائي ويمكن أن يكون كذلك متكاملة مع أنظمة التحكم الآلي في العمليات.
