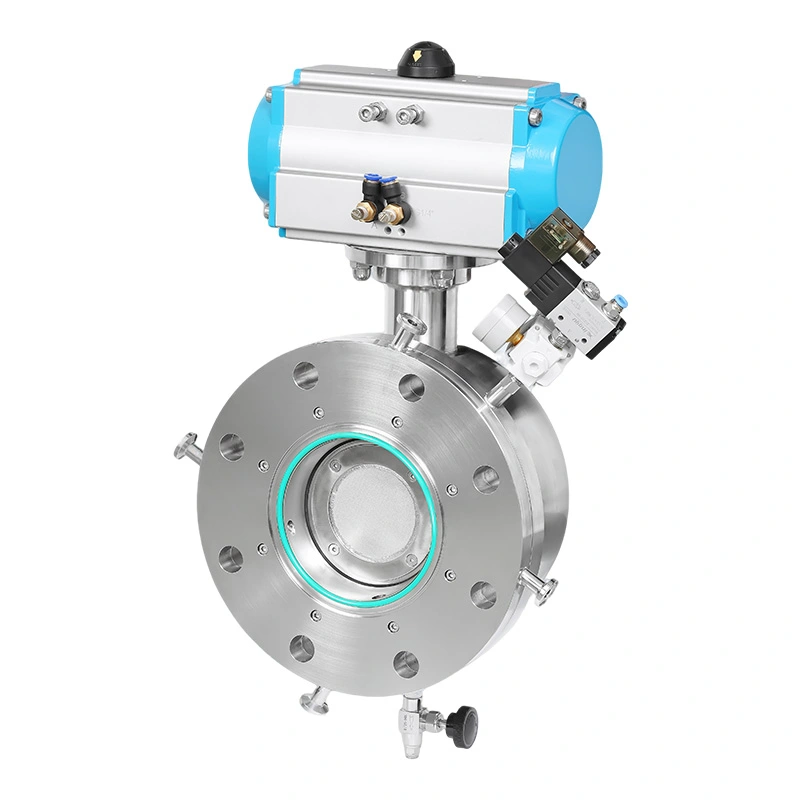

على عكس صمام الإغلاق الصحي التقليدي الذي قد يتطلب الإزالة لتنظيف التجويف، فإن AVM Sanitary يتيح تصميم الصمام الكروي المجزأ الممتد مع نظام CIP لسائل التنظيف الوصول إلى المناطق الداخلية الحرجة أثناء ذلك دورة CIP. ويساعد ذلك على تقليل التدخل اليدوي، وتقصير وقت التوقف عن التنظيف ودعم النظافة المتكررة معالجة.
توفر الكرة المجزأة مسار تدفق مميز للاختناق المستقر وتعديل التدفق القابل للتكرار. إنه كذلك مناسبة للتطبيقات التي يحتاج فيها الصمام إلى القيام بأكثر من مجرد الفتح أو الإغلاق، بما في ذلك تحديد جرعات السائل، الخلط وتنظيم تدفق العملية.
يطبق مقعد التوسيع ضغط إغلاق متحكم فيه على الكرة المقسمة عند إغلاق الصمام. لها يساعد هيكل التوسعة على التعويض عن التآكل الطبيعي للمقعد، والتغيرات الحرارية وتقلبات الضغط، والحفاظ عليه إغلاق موثوق به خلال دورات التشغيل المتكررة.
تقوم منافذ CIP المخصصة بتوجيه محلول التنظيف نحو تجويف الصمام والكرة المجزأة ومناطق الختم. يمكن للصمام وبالتالي يتم تنظيفها دون إزالتها من خط المعالجة، مما يساعد على تقليل أعمال التفكيك والإنتاج انقطاعات.
أثناء التشغيل العادي، تدور الكرة المقسمة لتنظيم تدفق العملية.
عندما يتم إغلاق الصمام الكروي المجزأ للتوسع الصحي مع نظام CIP، يتحرك مقعد التوسيع إلى مكان الختم الخاص به موقف لتوفير اغلاق محكم.
أثناء التنظيف المكاني (CIP)، يدخل محلول التنظيف عبر منافذ التنظيف المخصصة ويصل إلى المناطق الداخلية التي قد تصل إلى ذلك وإلا سيكون من الصعب تنظيفها. تقوم دورة التنظيف بإزالة المنتج المتبقي من الكرة ومناطق الختم من قبل يعود الصمام إلى التشغيل العادي للعملية.
يعد هذا التصميم ذا قيمة خاصة لخطوط الإنتاج التي تتطلب تغييرات متكررة في المنتج والتنظيف الصارم المتطلبات.
يستخدم الصمام الفولاذ المقاوم للصدأ SS316L أو SS304L، مع تشطيب الأسطح الملامسة للمنتج بـ Ra ≥0.4 μm. الأمثل تعمل الهندسة الداخلية على تقليل المناطق الميتة والاحتفاظ بالمنتج، مما يدعم سهولة التنظيف والتحقق من الصحة.
تتوفر مواد الختم FKM وEPDM والسيليكون وفقًا لدرجة الحرارة والتوافق الكيميائي والعملية المتطلبات.
مناسب لخطوط المعالجة حيث يلزم التحكم في التدفق والإغلاق الصحي وتنظيف CIP القابل للتكرار دفعات الإنتاج.
يمكن دمج الصمام الكروي المجزأ للتوسع الصحي مع نظام CIP في أنظمة العمليات الصحية حيث السيطرة على التلوث وقابلية التنظيف أمر بالغ الأهمية.
مناسب للمكونات السائلة وسوائل المعالجة وأنظمة الخلط والتطبيقات الأخرى التي تتطلب تدفقًا صحيًا التنظيم والتنظيف في الخط.
إن التصميم الداخلي منخفض الاحتفاظ وقدرة التنظيف المكاني (CIP) يجعل الصمام مناسبًا لأنظمة معالجة الألبان الصحية.
توفر الكرة المجزأة إمكانية التحكم في التدفق لأنظمة جرعات السوائل والمزج ونقل المواد.
يمكن أيضًا تطبيق مفهوم الختم المتمدد على معدات معالجة التفريغ حيث يتطلب العزل الموثوق.
| المعلمة | مواصفة |
| نوع الصمام | التوسع الصحي مجزأة الكرة صمام |
| تصميم الصمام | كرة مجزأة + مقعد التوسعة |
| مادة | SS316L / SS304L |
| الانتهاء من السطح | را .40.4 ميكرومتر |
| نطاق الحجم | DN80–DN300 / 3"–12" |
| تصنيف الضغط | الأعلى. 5 بار |
| درجة حرارة العمل | -20 درجة مئوية إلى +150 درجة مئوية |
| مواد الختم | FKM، EPDM، سيليكون |
| اتصال | ثلاثي المشبك، شفة |
| يشتغل | المحرك الهوائي |
| تنظيف | نظام CIP المتكامل |
| امتثال | GMP، ادارة الاغذية والعقاقير، ASME BPE |
| اعتبار | توسيع AVM مجزأة الكرة صمام | صمام الكرة الصحية التقليدية |
| الوظيفة الرئيسية | التحكم في التدفق + الإغلاق + CIP | العزلة بشكل رئيسي |
| تنظيم التدفق | كرة مجزأة | يعتمد على التصميم |
| تصميم المقعد | مقعد التوسع | مقعد ثابت تقليدي |
| وظيفة CIP | مدمج | يعتمد التكوين |
| تنظيف | تنظيف في الخط | قد يتطلب إجراء تنظيف إضافي |
| الاحتفاظ بالمنتج | تصميم منخفض الاحتفاظ | يعتمد على البنية الداخلية |
| الأتمتة | خيارات هوائية/ذكية | يعتمد على التكوين |
| طلب | المعالجة الصحية الحرجة | المعالجة الصحية العامة |
احتاجت إحدى الشركات المصنعة للأدوية إلى صمام تحكم صحي لخط معالجة يتضمن تغييرات متكررة في المنتج. لم يكن الشاغل الرئيسي هو موثوقية الإغلاق فحسب، بل كان أيضًا ما إذا كانت هناك بقايا حول تجويف الصمام وختمه يمكن إزالة المنطقة دون إزالة الصمام بشكل متكرر.
اختار العميل تكوين AVM مع نظام CIP متكامل. أثناء التنظيف، تم توصيل دائرة CIP تنظيف السائل في مناطق الصمام الداخلية، مما يقلل الحاجة إلى التفكيك اليدوي. ملاحظات العميل ركزت على تدخل تنظيف أقصر وتبديل أسهل للدفعة، خاصة عند مقارنتها بالتقليدية يتطلب الصمام المزيد من أعمال التنظيف اليدوية.
استخدم أحد عملاء تجهيز الأغذية الصمام في نظام جرعات وخلط السوائل حيث يتم ضبط التدفق بشكل مستقر كان التنظيف الموثوق مطلوبًا على حد سواء. توفر الكرة المجزأة تنظيم التدفق المتحكم فيه أثناء التمدد يحافظ المقعد على إغلاق محكم أثناء عزل العملية.
يقدر العميل بشكل خاص وجود التحكم في التدفق وإمكانية التنظيف في الخط داخل نفس الصمام التكوين، مما يقلل من عدد المكونات المنفصلة المطلوبة حول خط العملية.
يتم دعم منتجات الصمامات الصحية AVM وفقًا للمعايير الصحية 3-A المعمول بها، والامتثال لمعايير ISO 9001 وCE وFDA.
يمكن تكوين الصمام الكروي المجزأ للتوسع الصحي لإنتاج الأدوية الموجهة نحو GMP و ASME أنظمة صحية قائمة على BPE، مصنوعة من الفولاذ المقاوم للصدأ 316L، وتشطيبات صحية للأسطح ومواد مانعة للتسرب مناسبة المتاحة وفقا لمتطلبات المشروع.
يوفر مقعد التوسيع ضغطًا مانعًا للتحكم في الكرة المجزأة ويساعد على التعويض عن الوضع الطبيعي تآكل المقعد وتغييرات التشغيل، مما يدعم الإغلاق الموثوق.
نعم. تم تصميم الكرة المجزأة للاختناق المستقر والمتكرر، مما يجعل الصمام مناسبًا للجرعات و التحكم في تدفق العملية بالإضافة إلى العزل.
نعم. تسمح منافذ CIP المخصصة لسائل التنظيف بالوصول إلى التجويف الداخلي ومناطق الغلق دون إزالة صمام من خط العملية.
نعم. يعد CIP معيارًا للتكوين المذكور، بينما يمكن توفير تصميمات متوافقة مع SIP وفقًا للعملية درجة الحرارة ومتطلبات المشروع.
إنها مناسبة للأدوية و API والتكنولوجيا الحيوية والأغذية والمشروبات ومنتجات الألبان والمغذيات والمواد الكيميائية الدقيقة معالجة.
نعم. يمكن تجهيز الصمام الكروي المجزأ للتوسع الصحي مع نظام CIP بمحرك هوائي، جهاز تحديد المواقع الذكي، وأجهزة استشعار التغذية الراجعة للموضع، والتحكم في صمام الملف اللولبي للتكامل مع PLC، أو DCS، أو SCADA أنظمة.
