يعتبر الصمام الكروي المجزأ ذو الختم الصحي ذو قيمة خاصة في المعدات مثل المجففات الكهربائية، المفاعلات والخلاطات وأنظمة معالجة المسحوق حيث يمكن أن تعاني أختام الصمامات التقليدية من الاحتكاك والمنتج تراكم أو تسرب أثناء التشغيل المتكرر.
يستخدم الصمام الكروي المجزأ AVM ختمًا قابلاً للنفخ يتم وضعه بين جسم الصمام والجزء الكروي.
أثناء الفتح، يتراجع الختم بعيدًا عن القطعة، مما يسمح للقطعة بالدوران دون فرك مستمر ضد سطح الختم. بعد أن يصل الجزء إلى الوضع المغلق، ينتفخ الختم ويضغط عليه الجزء لإنشاء الإغلاق المطلوب.
يعمل مبدأ سحب الختم هذا على تقليل الاحتكاك أثناء حركة الصمام ويساعد على إطالة عمر خدمة الختم.
بالنسبة لمعدات معالجة الفراغ، يعد الحفاظ على سلامة الفراغ أمرًا بالغ الأهمية. يوفر نظام الختم القابل للنفخ إغلاق موثوق به في ظل ظروف الفراغ والضغط الإيجابي، مما يجعل الصمام مناسبًا بشكل خاص التجفيف بالفراغ وتفريغ المسحوق.

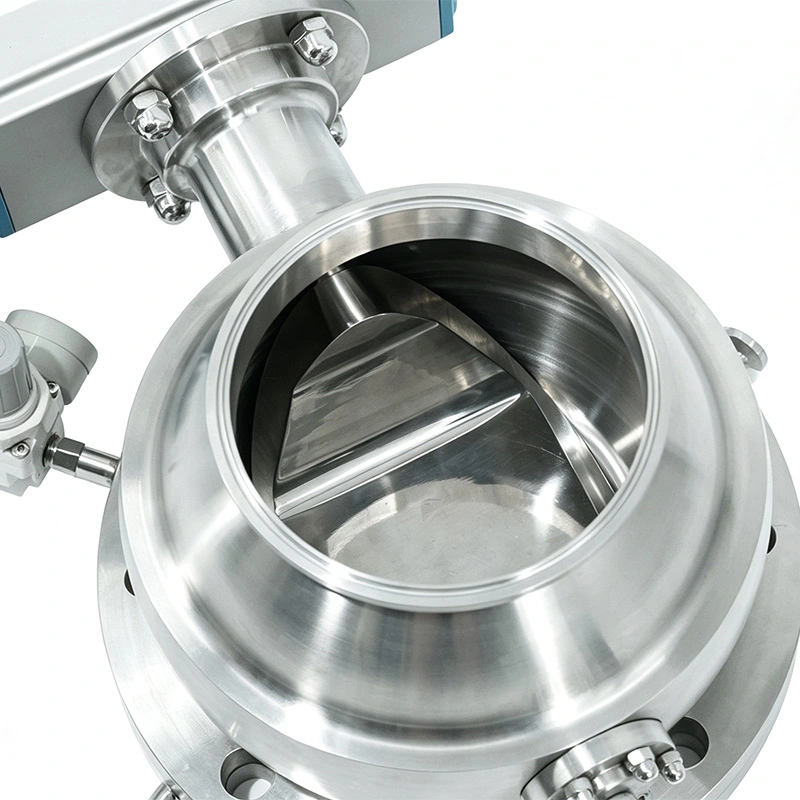

عند فتحه بالكامل، يوفر التصميم المجزأ مسار تفريغ خاليًا من العوائق. وهذا يساعد المساحيق والحبيبات والمعاجين وتمر مواد المعالجة الأخرى عبر الصمام مع تقليل التراكم والجسور.
يقوم النظام الهوائي أولاً بتفريغ الختم القابل للنفخ. يتراجع الختم عن الجزء، مما يزيل الاتصال أثناء ذلك دوران. ثم يدور الجزء الكروي حوالي 90 درجة لفتح ممر التدفق.
يدور الجزء مرة أخرى إلى الوضع المغلق. بمجرد وضعه بشكل صحيح، يتوسع الختم القابل للنفخ ويضغط ضد الجزء، مما يخلق واجهة محكمة الغلق.
يفصل هذا التسلسل حركة الصمام عن ملامسة الختم، مما يقلل من التآكل غير الضروري مقارنة بالتصميمات التي يتم فيها ذلك يبقى الختم على اتصال مستمر أثناء الدوران.
يمكن تركيب الصمام الكروي المجزأ ذو الختم الصحي عند مخرج التفريغ للمجففات الفراغية حيث تتطلب العملية الاحتفاظ بالفراغ بشكل موثوق وتفريغ المواد بكفاءة.
تساعد الفتحة ذات التجويف الكامل على تفريغ المساحيق والحبيبات المجففة بأقل قدر من العوائق، في حين أن الختم القابل للنفخ يدعم العزل بين المجفف والمعدات النهائية.
يوفر الصمام واجهة تفريغ صحية لمنتجات المسحوق مع تقليل المناطق التي يمكن أن تبقى فيها المواد محاصرين.
بالنسبة للعمليات الصيدلانية والكيميائية الدقيقة التي تتضمن مساحيق قيمة أو خطرة، فإن هيكل الختم يساعد تقليل التسرب وإطلاق المنتج غير المرغوب فيه.
يمكن للأسطح الملامسة للمنتج أن تحقق Ra <0.4 ميكرومتر، بينما يمكن للأسطح غير الملامسة أن تحقق Ra <0.8 ميكرومتر. المخفضة يساعد تصميم المساحة الميتة على تقليل الاحتفاظ بالمنتج ويدعم إجراءات التنظيف والتحقق من الصحة.
يتوفر جسم الصمام الكروي المجزأ القابل للنفخ الصحي في SS304 وSS316L وDuplex 2205 وTitanium TA2، مما يسمح بمطابقة تكوين المواد مع متطلبات التآكل والنقاء والعملية.
| المعلمة | مواصفة |
| حجم الصمام | 3"-12" |
| مادة الجسم | SS304، SS316L، دوبلكس 2205، تيتانيوم TA2 |
| ختم قابل للنفخ | EPDM، سيليكون، FKM |
| إنهاء الاتصال بالمنتج | را <0.4 ميكرومتر |
| الانتهاء من عدم الاتصال | را <0.8 ميكرومتر |
| ضغط العمل | -0.1 إلى +0.5 ميجا باسكال |
| درجة حرارة العمل | -20 درجة مئوية إلى +135 درجة مئوية |
| اتصالات النهاية | شفة، ثلاثي المشبك |
| يشتغل | المحرك الهوائي |
| الملحقات الاختيارية | شبكة الترشيح، صمام تنظيم الضغط، صندوق التبديل الحدي، منافذ التطهير |
يستخدم كصمام تفريغ للمجففات الفراغية حيث يكون ضيق الفراغ والتفريغ السريع للمواد أمرًا مهمًا.
مناسبة للتعامل مع مسحوق الأدوية، والتفريغ الوارد وعزل المعدات حيث البناء الصحي والتحكم في التسرب أمر بالغ الأهمية.
ينطبق على الكاثود والأنود ومواد البطاريات الدقيقة الأخرى حيث يحتوي المنتج على المنتج وقابليته للتنظيف والتآكل المقاومة مهمة.
يستخدم مع المساحيق والحبيبات ومواد المعالجة الأخرى في المفاعلات والخلاطات والمجففات وأنظمة النقل المحتواة.
مناسبة للتفريغ الصحي والعزل في أنظمة معالجة المكونات حيث البناء من الفولاذ المقاوم للصدأ و مطلوب أسطح ملامسة للمنتج قابلة للتنظيف.
| اعتبار | AVM نفخ الختم مجزأة الكرة صمام | صمام الكرة التقليدي |
| طريقة الختم | ختم هوائي قابل للنفخ | الختم الثابت التقليدي |
| الختم أثناء الدوران | تراجع | عادة ما يبقى على اتصال |
| ارتداء الختم | تقليل الاحتكاك أثناء التشغيل | يعتمد على التصميم |
| تطبيق فراغ | مصممة لضيق الفراغ | يعتمد التطبيق |
| تسريح | مرور كامل للمنتج | يعتمد على تكوين الصمام |
| الاحتفاظ بالمنتج | تصميم منخفض المساحة الميتة | يعتمد على التصميم |
| التركيز الرئيسي | الاحتواء والتفريغ الصحي | العزلة العامة |
يحتاج أحد عملاء معالجة المستحضرات الصيدلانية إلى صمام مخرج لنظام التجفيف بالفراغ حيث يتم الحفاظ على الفراغ كانت الظروف وتحقيق تفريغ موثوق للمسحوق أمرًا مهمًا. اختار العميل صمام AVM لأنه يمكن أن يتراجع الختم القابل للنفخ قبل تدوير الجزء، مما يقلل من احتكاك الختم أثناء الفتح المتكرر إغلاق.
يقدر العميل بشكل خاص الجمع بين أداء الختم الفراغي وتفريغ المنتج دون عائق، مما أدى إلى تبسيط الاتصال بين المجفف ومعدات التجميع النهائية.
يحتاج أحد عملاء المواد الكيميائية الدقيقة إلى صمام تفريغ لعملية المسحوق حيث يحدث تسرب المواد واحتباس المنتج كانت المخاوف. اختار العميل تكوين الختم القابل للنفخ لأنه يمكن نفخ الختم فقط أثناء الوضع المغلق، بينما يوفر الممر ذو التجويف الكامل مسار تفريغ أنظف عند الفتح.
ركزت التعليقات على تحسين الاحتواء أثناء العزل وتقليل تراكم المواد حول مانع التسرب المنطقة.
يتم دعم منتجات الصمامات الصحية AVM وفقًا للمعايير الصحية 3-A المعمول بها، والامتثال لمعايير ISO 9001 وCE وFDA. ل يمكن اختيار التطبيقات الصيدلانية والغذائية والمواد الصحية والتشطيب السطحي وتكوينات الختم وفقا لمتطلبات العملية.
يمكن أيضًا تكوين الصمام بمنافذ التطهير وأنظمة تنظيم الضغط وأجهزة استشعار التغذية الراجعة للموضع و مكونات التحكم الآلي لبيئات العمليات الأكثر تطلبًا.
يستخدم الصمام الكروي المجزأ ذو الختم الصحي ختم هواء قابل للنفخ يتم تشغيله بواسطة نظام هوائي. ال يتراجع الختم أثناء الفتح والدوران، ثم ينتفخ بعد الإغلاق لإنشاء واجهة الختم.
يؤدي سحب الختم إلى إزالة الاحتكاك المستمر بين الختم والجزء الدوار. وهذا يساعد على تقليل التآكل و يمكن إطالة عمر خدمة الختم.
نعم. إن قدرتها على الختم الفراغي ومسار التفريغ الكامل يجعلها مناسبة بشكل خاص للمجففات الفراغية، مجففات فراغ دوارة ومجففات مخروطية.
يمكن توفير جسم الصمام في SS304، SS316L، دوبلكس 2205 أو تيتانيوم TA2، اعتمادًا على مقاومة التآكل و متطلبات العملية.
نعم. يستخدم الصمام مشغلًا هوائيًا ويمكن تجهيزه بتعليقات الموضع وصناديق التبديل الحدية وغيرها ملحقات التحكم لأنظمة العمليات الآلية.
يستخدم الصمام الكروي التقليدي بشكل عام كرة كروية كاملة مع فتحة للعزل. تصميم الألغام المضادة للمركبات يستخدم كرة مجزأة مع ختم قابل للنفخ، مما يجعله أكثر ملاءمة للتطبيقات التي تتطلب التحكم التفريغ والاحتواء الصحي وتقليل احتكاك الختم.
