تم تطوير صمام الفراشة ذو القياس المزدوج الصحي AVM لجرعات المسحوق لعمليات التغذية الآلية للمسحوق حيث يلزم التحكم في سرعة التفريغ واتساق الجرعات. بدلاً من الاعتماد على فتحة واحدة لـ تفريغ المواد، يستخدم الصمام دوارين يتم التحكم فيهما بشكل مستقل لتقسيم عملية التغذية إلى خشنة مراحل الجرعات والقياس الدقيق.
يتعامل الدوار الأكبر مع تدفق المواد الرئيسية، بينما يتحكم الدوار الأصغر في الكمية النهائية بالقرب من الهدف قيمة. هذا التكوين مناسب للمكونات الصيدلانية، ومساحيق الأغذية، والمواد الغذائية، المساحيق الكيميائية ومواد البطاريات حيث تتطلب الجرعات المتكررة تحكمًا مستقرًا.
يقوم الصمام بفصل تغذية المسحوق إلى مرحلتين لتوفير معدلات تدفق مختلفة خلال دورة الجرعات الواحدة. هذا يكون الترتيب مفيدًا عندما يحتاج خط الإنتاج إلى التعبئة بسرعة في بداية الدورة ولكنه يتطلب المزيد التغذية الخاضعة للرقابة مع اقتراب الوزن المستهدف.
يفتح دوار الفراشة الأكبر حجمًا أولاً ويوفر تدفق المواد الرئيسي. يتم نقل معظم المسحوق المطلوب خلال هذه المرحلة، مما يساعد على تقصير وقت التغذية بالجملة.
عندما تقترب كمية المادة من الهدف المحدد مسبقًا، يغلق الدوار الكبير ويستمر الدوار الأصغر تغذية. يوفر الفتح المنخفض تحكمًا أفضل في كمية المواد المتبقية.
بعد الوصول إلى القيمة المستهدفة، يغلق الدوار الصغير وتنتهي دورة الجرعات. ويمكن بعد ذلك أن تبدأ الدورة التالية وفقا لتسلسل الإنتاج المبرمج.

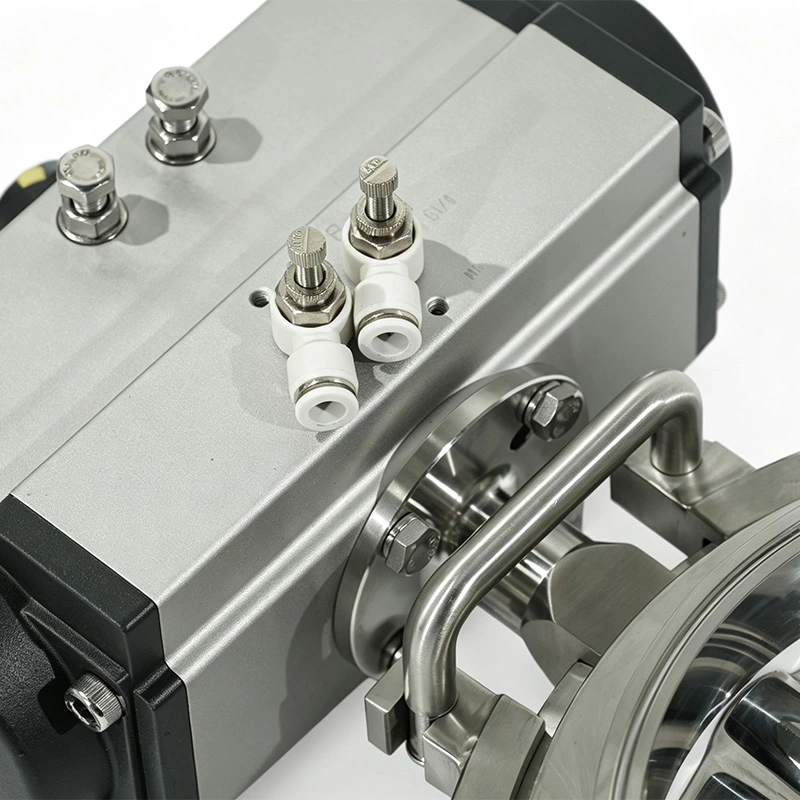

تم تصميم صمام الفراشة الصحي المزدوج لقياس جرعات المسحوق للعمل كجزء من نظام الوزن والخلط الآلي. اثنين من الهوائية يمكن التحكم في المحركات وفقًا للقيمة المستهدفة المستلمة من نظام الوزن.
يمكن توصيل الصمام بأنظمة التحكم المعتمدة على PLC لتسلسلات الفتح والإغلاق المبرمجة. هذا يسمح معلمات الجرعات التي سيتم دمجها في وصفة الإنتاج الشاملة.
يمكن أن توفر خلايا الحمل أو معدات الوزن معلومات الوزن في الوقت الفعلي لنظام التحكم. يمكن للنظام استخدام هذه التغذية المرتدة للتبديل من التغذية الخشنة إلى التغذية الناعمة عندما تقترب المادة من الكمية المستهدفة.
يمكن دمج تسلسل الجرعات في أنظمة إدارة الخلط والتعبئة والوصفات التلقائية. هذا يقلل حاجة المشغلين إلى ضبط تدفق المواد يدويًا أثناء دورات الإنتاج المتكررة.
تتصرف المساحيق المختلفة بشكل مختلف أثناء الرضاعة. حجم الجسيمات، والكثافة الظاهرية، ومحتوى الرطوبة، وقابلية التدفق، و يمكن أن يؤثر التماسك على نتيجة الجرعات الفعلية. يسمح الهيكل المزدوج الدوار بمعدل تدفق المواد تعديلها خلال مراحل مختلفة من دورة الجرعات.
يتم استخدام الدوار الخشن عند الحاجة إلى معدل تدفق أعلى للمواد، بينما يوفر الدوار الناعم تدفقًا أقل فتح للتعديل النهائي. ويساعد ذلك في تقليل الاعتماد على فتح صمام واحد عند التعامل مع المساحيق مع خصائص تدفق مختلفة.
بالنسبة للمساحيق الحساسة للضغط أو التلف الميكانيكي، فإن حركة الدوار التي يتم التحكم فيها تساعد أيضًا على تجنب ذلك التعامل مع المواد غير الضرورية أثناء عملية الجرعات.
يتم تصنيع المكونات الملامسة للمنتج من الفولاذ المقاوم للصدأ SS316L. يتم استخدام SS304 لعدم الاتصال بالمنتج المكونات، مما يوفر مزيجًا عمليًا من المواد لمعدات المعالجة الصحية.
تتميز الأسطح الملامسة للمنتج بطبقة نهائية صحية تبلغ Ra ≥0.4 μm. يساعد السطح الأملس على تقليل احتباس المسحوق ويدعم التنظيف والتفتيش الروتيني.
تتوفر مواد الختم PTFE، EPDM، السيليكون، وFKM. وينبغي اختيار الختم المناسب وفقا ل المواد التي تتم معالجتها ودرجة حرارة التشغيل وطريقة التنظيف والتوافق الكيميائي.
يسمح هيكل التوصيل الصحي بالوصول السهل أثناء الفحص والتنظيف. وهذا مفيد ل خطوط الإنتاج التي تتطلب تنظيفًا منتظمًا أو تغييرًا متكررًا للمنتج.
يدعم التكوين القياسي نطاق ضغط العمل من -0.1 ميجا باسكال إلى +0.5 ميجا باسكال ونطاق درجة حرارة العمل من -20 درجة مئوية إلى +135 درجة مئوية. يجب تأكيد ظروف التشغيل الفعلية وفقًا لمادة الختم المحددة، إجراءات التنظيف ومتطلبات العملية.
يتوفر الصمام مع وصلات ثلاثية المشبك واللحام التناكبي والشفة. اتصال DIN و3A وASME BPE وISO يمكن اختيار المعايير وفقًا لخط الأنابيب الصحي الموجود.
| المعلمة | مواصفة |
| نوع الصمام | صمام فراشة القياس الصحي المزدوج |
| الأحجام المتوفرة | 6"، 8"، 10"، 12" |
| مادة الاتصال بالمنتج | SS316L |
| المواد غير المتصلة | الفولاذ المقاوم للصدأ SS304 |
| الانتهاء من السطح | را .40.4 ميكرومتر |
| ضغط العمل | -0.1 ميجا باسكال إلى +0.5 ميجا باسكال |
| درجة حرارة العمل | -20 درجة مئوية إلى +135 درجة مئوية |
| معيار الاتصال | دين، 3A، أسمي ببي، إسو |
| نوع الاتصال | ثلاثي المشبك، بعقب اللحام، شفة |
| مواد الختم | PTFE، EPDM، سيليكون، FKM |
| عملية | المحرك الهوائي المزدوج |
يمكن استخدام صمام الفراشة الصحي المزدوج لجرعات المسحوق لجرعات APIs والسواغات وغيرها المكونات الصيدلانية في أنظمة الخلط الآلي. SS316L بناء الاتصال بالمنتج والصرف الصحي تدعم الأسطح بيئات المعالجة الموجهة نحو GMP.
الصمام مناسب للتغذية الخاضعة للتحكم للدقيق والنشا ومسحوق الحليب والمواد المضافة والمكونات الجافة الأخرى حيث تكون هناك حاجة إلى كميات دفعة متكررة.
يمكن دمجه في أنظمة جرعات الفيتامينات والمكملات الغذائية ومكونات المسحوق الوظيفية حيث مطلوب تغذية خاضعة للرقابة والتنظيف الصحي.
يمكن تطبيق الصمام على عمليات التغذية الخاضعة للرقابة لمواد الكاثود ومواد الأنود والموصلة المواد المضافة والمساحيق الدقيقة الأخرى. يجب تقييم توافق المواد وفقًا للعملية المحددة.
يمكن تركيب الصمام في أعلى معدات التعبئة والتغليف لتوفير توصيل المواد بشكل خاضع للرقابة قبل ذلك كل دورة تعبئة.
قبل الطلب، يجب على المشترين التأكد من خصائص المسحوق، وكمية الجرعات المستهدفة، ومعدل التغذية المطلوب، طريقة الوزن، وقطر خط الأنابيب، ومعيار الاتصال، وعملية التنظيف، ودرجة حرارة التشغيل.
تتأثر دقة الجرعات المطلوبة أيضًا بنظام الوزن الكامل وخصائص تدفق المسحوق والتحكم المعلمات وشروط التثبيت. لذلك يجب اختيار الصمام مع الوزن و معدات التحكم بدلا من اعتبارها عنصرا مستقلا للجرعات.
للتطبيقات الصيدلانية والغذائية، بناء ملامسة المنتج SS316L وختم مناسب متوافق مع إدارة الغذاء والدواء يمكن تحديد المواد وفقا لمتطلبات العملية.
| اعتبار | AVM صمام فراشة القياس المزدوج | صمام مسحوق قياسي |
| الوظيفة الرئيسية | الجرعات والتفريغ التي تسيطر عليها | عزل المواد أو التفريغ |
| طريقة الجرعات | قياس خشن + ناعم | افتتاح مرحلة واحدة |
| التحكم في التدفق | مرحلتان للتدفق | مرحلة تدفق واحدة |
| الأتمتة | مصممة لأنظمة PLC والوزن | يعتمد على تكوين النظام |
| طلب | الخلط، الوزن، التعبئة | نقل المسحوق العام |
| تنظيف | التفكيك الصحي السريع | يعتمد على الهيكل |
احتاجت إحدى الشركات المصنعة للمستحضرات الصيدلانية إلى صمام للتحضير الآلي للمكونات حيث تكون سرعة التغذية و كان اتساق الجرعات مهمًا. اختار العميل تصميم القياس المزدوج AVM باعتباره الدوار الأكبر يمكنه إكمال مرحلة التغذية الرئيسية بسرعة بينما يتحكم الدوار الأصغر في الكمية النهائية.
تم توصيل النظام بمعدات الوزن بحيث يمكن لنظام التحكم أن يتغير من التغذية الخشنة إلى الناعمة القياس مع اقتراب القيمة المستهدفة. ساعد هذا الترتيب في توفير جرعات أكثر استقرارًا أثناء التكرار عمليات دفعة.
قام أحد منتجي المكونات الغذائية بدمج الصمام في خط الوزن الأوتوماتيكي لخلط المسحوق. الإنتاج يتطلب الخط إنشاءات صحية وتغذية متكررة للمواد وتنظيفًا منتظمًا بين الدفعات.
إن الجمع بين الأجزاء الملامسة للمنتج SS316L، والتشطيب الصحي للسطح، والتحكم في المواد على مرحلتين، سمح صمام للعمل مع معدات الوزن والخلط الموجودة.
يتم تصنيع منتجات الصمامات الصحية AVM وفقًا لإجراءات الجودة الخاضعة للرقابة وبدعم من ISO 9001 وCE شهادة. تتوفر المواد المتوافقة مع إدارة الغذاء والدواء (FDA) للتكوينات الغذائية والصيدلانية المعمول بها.
يمكن تكوين صمام الفراشة الصحي المزدوج بمكونات ملامسة المنتج SS316L، والأدوات الصحية التشطيبات السطحية، ومواد الختم المناسبة لبيئات المعالجة الموجهة نحو GMP.
يمكن توفير شهادات المواد والوثائق الفنية وفقًا لمتطلبات المشروع والعملاء إجراءات الجودة.
يجب أن يركز الفحص الروتيني على دوار الفراشة، والمحركات الهوائية، ومكونات الختم، والاتصال الأسطح ومناطق الاتصال بالمنتج. يجب إزالة تراكم المسحوق وفقًا لتركيبة النبات إجراء التنظيف.
يجب فحص حالة الختم بانتظام، خاصة عندما يتعرض الصمام لتنظيف CIP المتكرر، مرتفعًا درجات الحرارة، أو عوامل التنظيف العدوانية. تعتمد فترات الاستبدال على تكرار التشغيل والعملية الظروف.
بعد الصيانة أو استبدال الختم، يجب فحص الصمام واختباره قبل العودة إلى الإنتاج.
يوفر الدوار الأكبر تغذية خشنة لغالبية المواد المطلوبة، بينما يؤدي الدوار الأصغر أداءً تغذية جيدة بالقرب من الكمية المستهدفة. يتم التحكم في المرحلتين بشكل منفصل خلال دورة جرعات واحدة.
نعم. تم تصميم صمام الفراشة الصحي المزدوج لتعيين جرعات المسحوق للتكامل مع أنظمة PLC، وخلايا التحميل، ومعدات الوزن، والخلط الآلي أنظمة. تعتمد طريقة التحكم النهائية على التكوين الكامل للنظام.
يمكن استخدامه للمكونات الصيدلانية، ومساحيق الأغذية، والمواد الغذائية، والمساحيق الكيميائية، ومختارة مواد البطارية. تعتمد الملاءمة الفعلية على خصائص الجسيمات وظروف العملية.
يتم استخدام SS316L للمكونات التي تلامس المنتج، بينما يتم استخدام SS304 للمكونات التي لا تلامس المنتج. خيارات الختم تشمل PTFE، EPDM، السيليكون، وFKM.
تتوفر تكوينات متوافقة مع CIP، بينما يعتمد توافق SIP على التكوين المحدد و ظروف العملية. يجب التأكد من طريقة التنظيف قبل الطلب.
الأحجام المتوفرة تشمل 6 و 8 و 10 و 12 بوصة. الحجم المناسب يعتمد على معدل تدفق المسحوق المطلوب، قطر خط الأنابيب، وتكوين العملية.
يجب على المشترين تقديم نوع المسحوق وكمية الجرعات المستهدفة ومعدل التغذية المطلوب وحجم خط الأنابيب والاتصال المعيار وطريقة التنظيف ودرجة حرارة العمل والضغط ومتطلبات الختم بحيث يمكن تكوين الصمام متطابقة مع التطبيق.
