يقوم الدوار الكبير بتوصيل معظم المواد المطلوبة بسرعة، بينما يتولى الدوار الصغير المهمة بالقرب من الهدف قيمة الجرعات النهائية الخاضعة للرقابة. وهذا يجعل صمام الفراشة الصحي مزدوج الجرعات لتصريف المسحوق مناسبة بشكل خاص للوزن الآلي، والخلط، وإدارة الوصفات وأنظمة تعبئة المسحوق إنتاج الأدوية والمواد الغذائية والمغذيات والكيميائية.
يتعامل الدوار الكبير مع التفريغ الأولي للمواد ذات الحجم الكبير. والغرض منه هو تحريك المسحوق أو الحبيبات بسرعة نحو الهدف المبرمج، مما يقلل من الوقت اللازم لكل دورة جرعات.
يمكن تكوين الدوار الكبير للدوران من 0 إلى 90 درجة من نوع الفراشة أو من 0 إلى 180 درجة من النوع النجمي، اعتمادًا على خصائص الجرعات المطلوبة
عندما تقترب الدفعة من الوزن المستهدف، يتحول نظام التحكم من الدوار الكبير إلى الدوار الصغير. ال تسمح الفتحة الأصغر بإضافة المواد بزيادات أدق، مما يقلل من التغذية الزائدة ويحسن التكرار.
يعمل الدوار الصغير من خلال دوران 0-180 درجة وهو مصمم خصيصًا لمرحلة الجرعات الدقيقة النهائية.
تتبع عملية الجرعات تسلسلًا متحكمًا فيه:
التغذية بالجملة ← النهج المستهدف ← الجرعات الدقيقة ← الوصول إلى نقطة الضبط ← الإغلاق التلقائي
يقوم الدوار الكبير أولاً بنقل المواد بمعدل مرتفع. بمجرد الاقتراب من القيمة المستهدفة، نظام التحكم يتحول إلى الدوار الصغير. يقوم الدوار الصغير بعد ذلك بإجراء عملية التعبئة النهائية حتى تصل نقطة الضبط المبرمجة وصلت.
يوفر هذا النهج المكون من مرحلتين توازنًا عمليًا بين دقة الإنتاجية ودقة الجرعات، خاصة في أنظمة الوزن والخلط الآلية.
يمكن لصمام الفراشة الصحي ذو الجرعات المزدوجة لتصريف المسحوق أن يتفاعل مع أنظمة PLC وخلايا التحميل و أدوات التحكم في الوزن الصناعي، مما يسمح بدمج معلمات الجرعات في عملية الإنتاج الآلية.
وهذا يجعلها مناسبة للتطبيقات التي يحتاج فيها المشغلون إلى كميات مكونة متكررة وليس ببساطة فتح وإغلاق صمام التفريغ التقليدي.
تشمل التطبيقات النموذجية الخلط التلقائي، والتغذية بخسارة الوزن، وملء المسحوق، والمكونات الصيدلانية الجرعات والإنتاج الخاضع للرقابة.
تتوفر المكونات الملامسة للمنتج في الفولاذ المقاوم للصدأ 304 أو 316L، بينما تستخدم المكونات غير الملامسة SS304. يمكن للأسطح الملامسة للمنتج أن تحقق Ra <0.4 ميكرومتر، مما يساعد على تقليل احتجاز المواد وتبسيط عملية التنظيف.
يسمح تصميم المشبك الصحي السريع بتفكيك الصمام وإعادة تجميعه بكفاءة عند التنظيف أو مطلوب تغيير المنتج.
تشمل خيارات الختم المتاحة PTFE، وEPDM، والسيليكون، مع تكوينات يمكن تحديدها وفقًا للمادة ومتطلبات العملية.
| مواصفة | تفاصيل |
| نوع الصمام | صمام الفراشة الصحي ذو الجرعات المزدوجة |
| الأحجام المتوفرة | 6"، 8"، 10"، 12" |
| ضغط العمل | -0.1 ميجا باسكال إلى +0.5 ميجا باسكال |
| درجة حرارة العمل | -20 درجة مئوية إلى +135 درجة مئوية |
| مادة الاتصال بالمنتج | SS304 / SS316L |
| المواد غير المتصلة | SS304 |
| خيارات الختم | بتف، إبدم، سيليكون |
| الانتهاء من السطح | را <0.4 ميكرومتر |
| نهاية الاتصال | ثلاثي المشبك، شفة |
| معايير الاتصال | الدين 11850، BS4825، ISO 1127، ASTM BPE |
| روتور كبير | 0–90 درجة / 0–180 درجة |
| الدوار الصغير | 0-180 درجة |

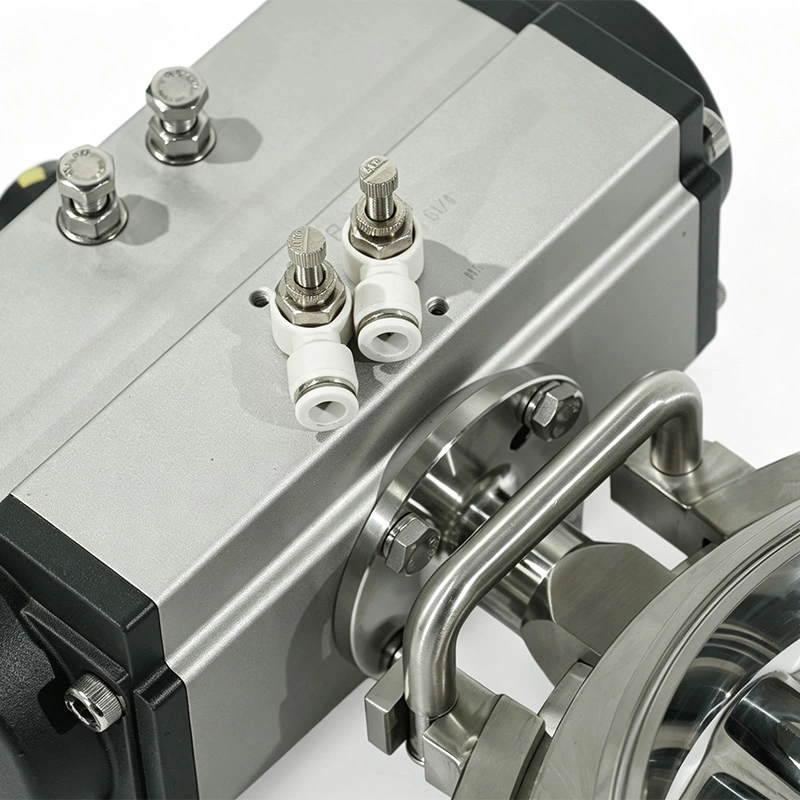

| يشتغل | المحرك الهوائي |
يمكن استخدام صمام الفراشة الصحي مزدوج الجرعات لتصريف المسحوق للتحكم في جرعات الأدوية المساحيق والمكونات الجافة حيث تكون كميات الدفعات المتكررة مهمة. الفولاذ المقاوم للصدأ 316L يدعم خيار ملامسة المنتج والتشطيب الصحي للسطح بيئات المعالجة الموجهة نحو ممارسات التصنيع الجيدة.
بالنسبة للدقيق والنشا والمكونات الغذائية وغيرها من المواد الغذائية الجافة، فإن الدوار الكبير يوفر تغذية سريعة للمواد السائبة بينما يقوم الدوار الصغير بتنفيذ الجرعات النهائية النهائية.
يمكن دمج نظام الدوار المزدوج في معدات التعبئة الآلية حيث يجب أن تصل المواد إلى المستوى المبرمج الوزن دون الإفراط في التغذية.
يوفر صمام الفراشة الصحي ذو الجرعات المزدوجة لتصريف المسحوق جرعات يمكن التحكم فيها للمساحيق والحبيبات المكونات المستخدمة في تصنيع المواد الغذائية والمكملات الغذائية، ودعم الإنتاج القائم على الوصفات والقابل للتكرار كميات دفعة.
بالنسبة للمساحيق الكيميائية الجافة والمواد الحبيبية، يساعد هيكل الجرعات ذو المرحلتين على تحقيق التوازن في إنتاجية المواد مع الجرعات النهائية الخاضعة للرقابة.
| اعتبار | صمام الفراشة ذو الجرعات المزدوجة AVM | صمام قياس أحادي المرحلة |
| مراحل الجرعات | الخشنة + الجرعات الناعمة | مرحلة واحدة |
| تغذية عالية السرعة | دوار كبير | يعتمد على الصمام |
| غرامة أعلى المتابعة | الدوار الصغير | نفس الافتتاح |
| التحكم بالدفعة | مصممة للوزن الآلي | أكثر محدودية |
| التحكم في التغذية الزائدة | يساعد الدوار الناعم على تقليل التغذية الزائدة | يعتمد على دقة التحكم |
| الأتمتة | متوافق مع PLC/خلية التحميل | يعتمد على التكوين |
| طلب | الخلط الدقيق والجرعات | تصريف المواد العامة |
يحتاج العميل إلى دمج جرعات المسحوق في خط وزن آلي لزيادة سرعة التغذية دون الحاجة إلى ذلك التضحية بدقة الدفعة النهائية. اختار العميل تكوين الجرعات المزدوجة AVM بسبب الدوار الكبير يمكنه التعامل مع الجزء الأكبر من المادة بسرعة بينما يكمل الدوار الصغير عملية التعبئة النهائية.
أثناء اختبار الإنتاج، ركز العميل على الانتقال بين الجرعات الخشنة والناعمة بسبب ذلك أثرت بشكل مباشر على تكرار الدفعة. سمح الهيكل المكون من مرحلتين لنظام التحكم الخاص بالعميل بالتبديل إليه الجرعات الدقيقة مع اقتراب الوزن المستهدف.
تطلبت إحدى الشركات المصنعة للأدوية وجود صمام جرعات صحي لإعداد المكونات القائمة على الوصفة. العميل تم اختيار تكوين ملامسة المنتج 316L مع تشطيب سطحي صحي وبنية سريعة التثبيت. ال كانت التعليقات الرئيسية هي أن الصمام يجمع بين التحكم الآلي في الجرعات والهيكل الذي ظل عمليًا التنظيف وتغيير المنتج.
يتم دعم منتجات الصمامات الصحية AVM وفقًا للمعايير الصحية 3-A، والامتثال لمعايير ISO 9001، وCE، وFDA عبر المنتجات والمتطلبات المعمول بها.
بالنسبة للتطبيقات الصيدلانية والغذائية، يمكن تكوين صمام الجرعات المزدوج بـ 316L أسطح ملامسة للمنتج من الفولاذ المقاوم للصدأ، ومواد مانعة للتسرب متوافقة مع إدارة الغذاء والدواء، وتشطيبات صحية، ودعم بيئات الإنتاج الموجهة نحو GMP.
يمكن توفير المواد ذات الصلة ووثائق الامتثال وفقًا لمتطلبات المشروع.
يتم استخدامه للجرعات الخاضعة للرقابة والمتكررة للمساحيق والحبيبات وغيرها من المواد السائبة الجافة، خاصة في الأماكن مطلوب كل من سرعة التغذية العالية والجرعات النهائية الدقيقة.
يقوم الدوار الكبير بتنفيذ الجرعات الخشنة، مما يؤدي إلى نقل المواد بسرعة، بينما يقوم الدوار الصغير بإجراء جرعات دقيقة بالقرب من القيمة المستهدفة. يساعد هذا النهج المرحلي على تحقيق التوازن بين الإنتاجية ودقة الجرعات.
نعم. يمكن لصمام الفراشة الصحي ذو الجرعات المزدوجة لتصريف المسحوق أن يتفاعل مع عناصر التحكم PLC وخلايا التحميل و أنظمة وزن آلية للجرعات والدفعات القابلة للبرمجة.
نعم. يمكن تصنيع الصمام بمكونات ملامسة للمنتج SS316L، وأسطح صحية وأختام متوافقة مع إدارة الغذاء والدواء، مما يجعلها مناسبة للمعالجة الصيدلانية الموجهة نحو GMP.
تشمل الأحجام القياسية 6 و8 و10 و12 بوصة.
تتوفر خيارات الختم PTFE، EPDM والسيليكون وفقًا لظروف العملية والتطبيق المتطلبات.
