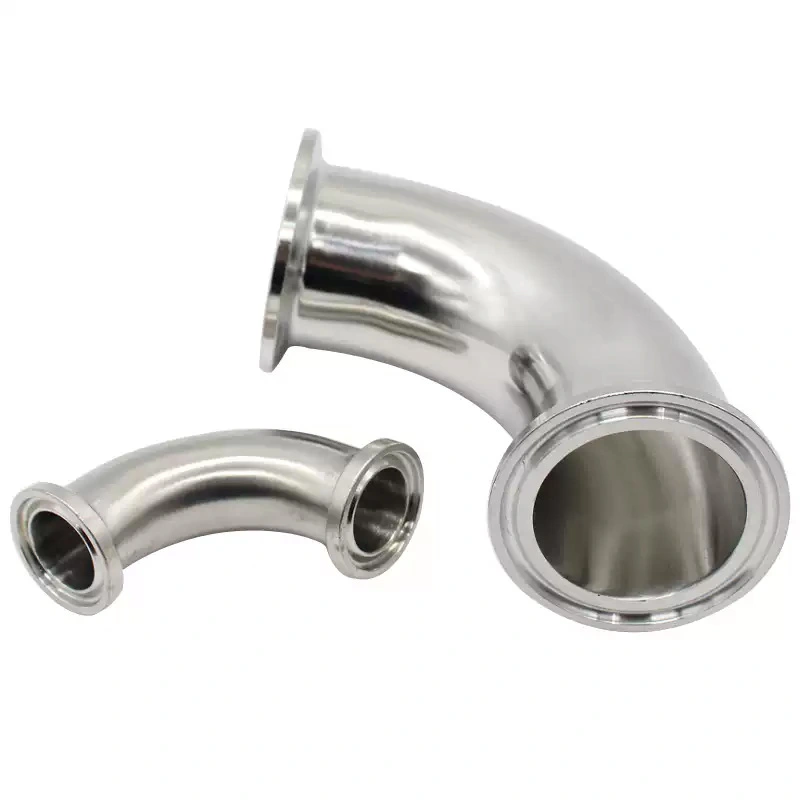

استنادًا إلى التركيبات الصحية DIN 11852 وسلسلة الأنابيب DIN 11850، فإن مجموعة الكوع والأنابيب الصحية المصنوعة من الفولاذ المقاوم للصدأ DIN يغطي المرفقين 45 درجة، والمرفقين 90 درجة، والانحناءات الخلفية 180 درجة، مع لحام بعقب، ومشبك DIN، ووصلة ملولبة DIN خيارات. يساعد التجويف الداخلي الأملس على تقليل تراكم المنتج ويدعم التنظيف والصرف الفعالين أثناء عملية العملية الروتينية.
بالنسبة للأنظمة التي تتطلب نظافة أعلى للسطح، يتوفر التلميع الكهربائي لتحقيق تشطيب السطح الداخلي من Ra ≥ 0.4 ميكرومتر. يمكن أيضًا دمج التركيبات في أنظمة الأنابيب المتوافقة مع CIP/SIP وفقًا لـ متطلبات التثبيت العملية الكاملة.
تتبع مجموعة الكوع والأنابيب الصحية من AVM متطلبات أبعاد DIN لدعم التثبيت المتسق معها مكونات الأنابيب الصحية المتوافقة. يمكن مطابقة تجهيزات DIN 11852 مع سلسلة أنابيب DIN 11850، مما يساعد المشترين تبسيط اختيار المكونات عند تصميم أو تمديد خطوط أنابيب العمليات الصحية.
SUS304 / 1.4301 مناسب للتطبيقات الصحية العامة حيث المقاومة الجيدة للتآكل والميكانيكية مطلوبة الأداء. يوفر SUS316L / 1.4404 مقاومة أعلى للتآكل وهو أكثر ملاءمة بيئات العمليات الصيدلانية والتكنولوجيا الحيوية وعالية النقاء والمتطلبة كيميائيًا.

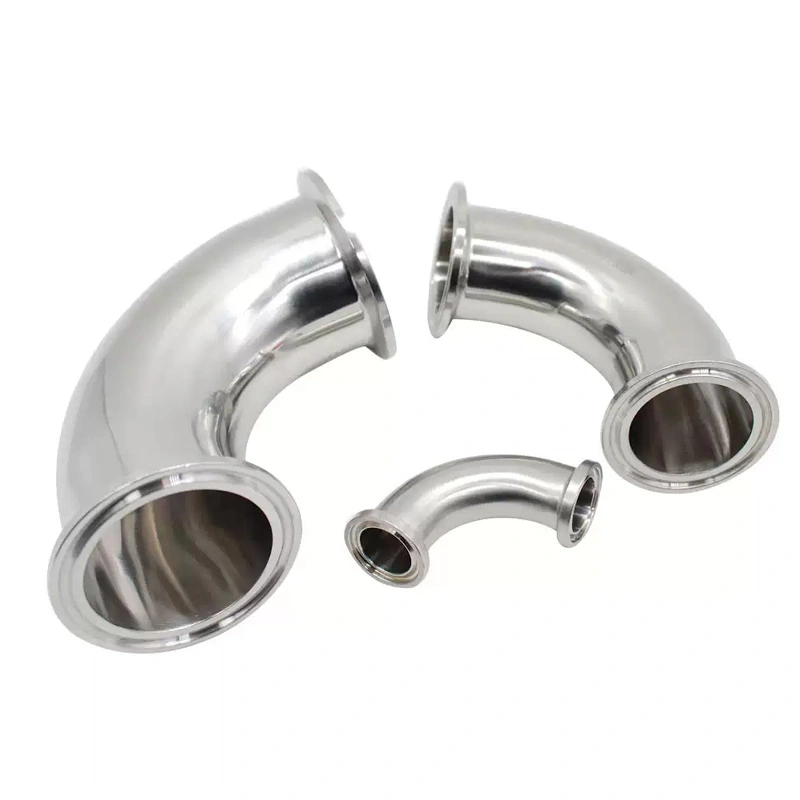

تتطلب تخطيطات الأنابيب المختلفة تكوينات تركيب مختلفة. يوفر AVM مرفقين بزاوية 45 درجة للاتجاه التدريجي تغييرات، ومرفقين بزاوية 90 درجة لتوجيه الزاوية اليمنى القياسية، وانحناءات إرجاع بزاوية 180 درجة للأنابيب المدمجة على شكل حرف U الترتيبات.
تتضمن خيارات الاتصال اللحام التناكبي، ومشبك DIN، ووصلات DIN الملولبة، مما يسمح باختيار التركيبات وفقًا لطريقة التثبيت ومتطلبات الصيانة وتكوين الأنابيب الموجودة.
تؤثر حالة السطح الداخلي للتركيبات الصحية بشكل مباشر على كفاءة التنظيف والاحتفاظ بالمنتج. التشوه الشرياني الوريدي يستخدم الكوع والأنبوب DIN الصحي المصنوع من الفولاذ المقاوم للصدأ تجويفًا داخليًا ناعمًا لتقليل المخالفات السطحية يمكن أن تتراكم وسائط العملية.
التشطيب القياسي للسطح هو Ra ≥ 0.8 ميكرومتر، في حين أن التلميع الكهربائي يمكن أن يوفر تشطيبًا داخليًا يبلغ Ra ≥ 0.4 ميكرومتر عندما مطلوب سطح أكثر سلاسة.
يدعم البناء ذو المساحة الميتة المنخفضة سهولة التنظيف والصرف ويمكن استخدامه في أنظمة المعالجة دمج إجراءات CIP وSIP. ويجب تقييم ظروف التنظيف والتعقيم الفعلية وفقًا لذلك إلى نظام الأنابيب الكامل ووسائط العملية.
| غرض | مواصفة |
| نوع المنتج | كوع وأنبوب DIN صحي من الفولاذ المقاوم للصدأ |
| معيار المناسب | الدين 11852 |
| معيار الأنبوب | الدين 11850 |
| مادة | SUS304 / 1.4301، SUS316L / 1.4404 |
| الزوايا المتاحة | 45 درجة، 90 درجة، 180 درجة |
| شعاع الانحناء | نصف قطر طويل 1.5D |
| أنواع الاتصال | اللحام التناكبي، مشبك DIN، وصلة DIN الملولبة |
| حجم الأنبوب | DN10 – DN200 |
| تشطيب السطح القياسي | را ≥ 0.8 ميكرومتر |
| سطح مصقول بالكهرباء | را ≥ 0.4 ميكرومتر اختياري |
| التصميم الداخلي | تجويف داخلي سلس |
| تنظيف | متوافق مع CIP/SIP |
| طلب | أنظمة الأنابيب الصحية وعالية النقاء |
التركيبات مناسبة لخطوط الأنابيب الصحية المستخدمة للحليب والمشروبات والمكونات الغذائية السائلة والصلصات وغيرها سوائل العملية. تساعد الأسطح الداخلية الناعمة على تقليل احتباس المواد وتبسيط عملية التنظيف الروتينية.
إن بناء SUS316L والتلميع الكهربائي الاختياري يجعل التركيبات مناسبة لأنابيب عملية التنظيف العالية المستخدمة في مرافق الأدوية والتكنولوجيا الحيوية. يمكن دمجها في خطوط العملية حيث يتم التحكم فيها مطلوبة ظروف السطح وتنظيف CIP/SIP.
يمكن استخدام كوع وأنبوب DIN الصحي المصنوع من الفولاذ المقاوم للصدأ في معالجة الحليب ومعالجة الكريمة وإنتاج الزبادي و تتطلب تطبيقات الألبان الأخرى وصلات صحية ومقاومة موثوقة للتآكل.
يمكن أيضًا استخدام التركيبات في العمليات النظيفة وأنظمة الأنابيب عالية النقاء حيث يكون الاحتفاظ بالمنتج منخفضًا وسلسًا تعتبر الأسطح الداخلية والتوافق المتسق للأبعاد من معايير الاختيار المهمة.
يجب أن يأخذ الاختيار الصحيح للكوع والأنبوب في الاعتبار قطر الأنبوب وزاوية الانحناء ونوع الاتصال والمواد الصف، والانتهاء من السطح المطلوب. يجب أن يتطابق التركيب المحدد مع الأبعاد ومعايير الاتصال خط أنابيب الصرف الصحي الحالي.
بالنسبة للتركيبات الملحومة، ينبغي استخدام إجراءات اللحام الصحي المناسبة للحفاظ على سلامة وسلامتها نظافة مسار التدفق الداخلي. بالنسبة لوصلات المشبك، يجب اختيار الحشيات والمشابك المتوافقة وفقا لظروف العملية.
أثناء الصيانة، يجب فحص السطح الداخلي بحثًا عن الخدوش أو التآكل أو الترسبات أو غيرها من الحالات التي يمكن أن تؤثر على الأداء الصحي. يجب تحديد إجراءات التنظيف وفقًا للوسيط الفعلي و متطلبات العملية.
بالنسبة للمشاريع التي تتطلب معايير صحية معترف بها، يمكن لـ AVM توفير تكوينات المنتج ووثائقه وفقا لمتطلبات التطبيق الخاص بالعميل. يمكن أخذ المتطلبات المتعلقة بـ 3-A وEHEDG وFDA بعين الاعتبار عند اختيار المواد، والتشطيبات السطحية، ومكونات الختم، والتكوين العام للأنابيب الصحية.
ينبغي تأكيد وثائق الشهادة أو الامتثال باستخدام AVM وفقًا لنموذج المنتج المحدد، متطلبات المواد والتشطيب والطلب بدلاً من افتراضها لكل تكوين.
| متطلبات المشتري | التكوين الموصى به |
| الأنابيب الصحية العامة | SUS304 / 1.4301 |
| مقاومة أعلى للتآكل | SUS316L / 1.4404 |
| معالجة صحية قياسية | را ≥ 0.8 ميكرومتر |
| نظافة سطحية أعلى | مصقول كهربائيًا، Ra ≥ 0.4 ميكرومتر |
| تركيب خط أنابيب دائم | بعقب اللحام |
| سهولة التفكيك والصيانة | دين المشبك |
| اتصال صحي مترابطة | اتصال مترابطة DIN |
| تغيير اتجاه خط الأنابيب بمقدار 90 درجة | 90 درجة الكوع |
| تغيير الاتجاه تدريجيا | 45 درجة الكوع |
| توجيه العودة المدمجة | 180 درجة عودة بيند |
عند شراء الأكواع والأنابيب الصحية، فإن توافق الأبعاد لا يقل أهمية عن اختيار المواد. الدين يوفر 11852 مواصفات التركيب، بينما يحدد DIN 11850 سلسلة الأنابيب الصحية المقابلة.
يساعد استخدام مكونات DIN المتوافقة على تقليل مشكلات التثبيت الناتجة عن عدم تطابق الأبعاد ويجعلها كذلك يسهل على الفرق الهندسية تكوين أنظمة الأنابيب الصحية. بالنسبة للمشاريع البديلة، يجب على المشترين التأكيد أبعاد الأنبوب الحالية ومتطلبات الاتصال قبل الطلب.
تدعم AVM مشاريع الأنابيب الصحية بدرجات وأحجام وزوايا وطرق توصيل وأسطح مختلفة للمواد متطلبات الانتهاء. يمكن للمشترين توفير حجم DN المطلوب ودرجة المادة وزاوية الكوع ونوع الاتصال والسطح الانتهاء، والتطبيق عند طلب الاقتباس.
بالنسبة للمشاريع المخصصة أو عالية النقاء، يمكن لـ AVM التأكد من المواد المطبقة والوثائق الفنية وفقًا لذلك إلى التكوين النهائي.
خيارات المواد القياسية هي SUS304 / 1.4301 وSUS316L / 1.4404. يُفضل عمومًا استخدام SUS316L التطبيقات التي تتطلب مقاومة أعلى للتآكل أو نظافة أعلى.
يغطي نطاق المنتجات DN10 إلى DN200. يجب اختيار الحجم المطلوب وفقا لقطر الأنبوب وتدفقه متطلبات نظام الأنابيب الصحية.
يوفر AVM انحناءات إرجاع 45 درجة و90 درجة و180 درجة. يستخدم الكوع بزاوية 90 درجة بشكل شائع لتغييرات الاتجاه القياسية، بينما يتم تحديد تكوينات 45 درجة و180 درجة وفقًا لتخطيط خط الأنابيب المحدد.
نعم. تشطيب السطح الداخلي القياسي هو Ra ≥ 0.8 ميكرومتر، ويتم تشطيب نهائي مصقول كهربائيًا بـ Ra ≥ 0.4 ميكرومتر. متاح للتطبيقات التي تتطلب سطحًا داخليًا أكثر سلاسة.
نعم. التصميم الصحي متوافق مع أنظمة معالجة CIP/SIP. ومع ذلك، فإن درجة الحرارة الفعلية والكيميائية يجب تقييم التركيز وتكرار التنظيف وظروف التعقيم مقابل النظام الكامل التكوين.
تشمل الخيارات المتاحة اللحام التناكبي، ومشبك DIN، والوصلة الملولبة DIN. يجب على المشترين تحديد الاتصال بناءً على معايير خطوط الأنابيب الحالية ومتطلبات الصيانة.
المهلة القياسية للإنتاج هي 7-10 أيام. يعتمد جدول التسليم الفعلي على كمية الطلب والمنتج المواصفات وتوافر المواد ومتطلبات التخصيص. يمكن تأكيد الطلبات العاجلة باستخدام AVM قبل الطلب.
شروط الدفع القياسية هي إيداع 30% ورصيد 70% قبل الشحن عن طريق T/T أو L/C. ينبغي للأوامر ذات القيمة الصغيرة يتم دفعها بالكامل قبل الإنتاج.
يتم تعبئة المنتجات بشكل آمن في علب ورقية وخشبية للنقل الدولي. التعبئة والتغليف يمكن أن يكون مرتبة وفقًا لحجم المنتج وكمية الطلب ومتطلبات الشحن.
