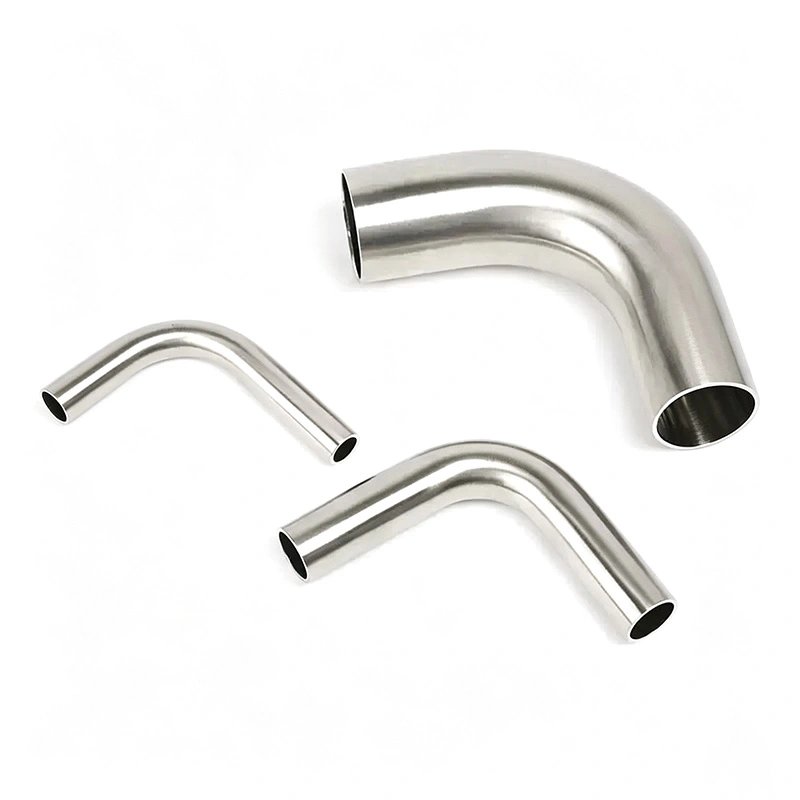

الفولاذ المقاوم للصدأ الصحي BPE 90 درجة الكوع والأنبوب

الكوع والأنبوب الصحي المصنوع من الفولاذ المقاوم للصدأ BPE 90° مناسب لأنظمة المعالجة في مجال المستحضرات الصيدلانية الحيوية، التكنولوجيا الحيوية والأدوية والأغذية والمشروبات ومنتجات الألبان وأشباه الموصلات ومستحضرات التجميل وغيرها من المنتجات عالية النقاء الصناعات. يمكن توفيره للتطبيقات التي تتطلب مواد صحية متعلقة بـ ASME BPE و3-A وEHEDG وFDA المتطلبات، وفقًا للمادة المحددة والتشطيب والتكوين والوثائق المعمول بها.

يوفر AVM تكوينات 45 درجة و90 درجة و180 درجة، مع خيارات توصيل اللحام التناكبي وثلاثي المشبك لمختلف تخطيطات الأنابيب الصحية.

تكوين المنتج

1. خيارات زاوية الكوع

تتوفر أكواع AVM الصحية المصنوعة من الفولاذ المقاوم للصدأ بتكوينات 45 درجة و90 درجة و180 درجة. يتم استخدام خيار 45 درجة حيث مطلوب تغيير تدريجي في اتجاه خط الأنابيب، في حين أن الكوع 90 درجة مناسب للأنابيب المتعامدة اتصالات. يسمح انحناء العودة بمقدار 180 درجة لخط الأنابيب بعكس الاتجاه ضمن مخطط عملية مدمج.

يتوفر الكوع بزاوية 90 درجة في تكوينات نصف قطر قصير 1.0D وتكوينات نصف قطر طويل 1.5D، مما يسمح للمهندسين باختيار الهندسة المناسبة وفقا لمساحة التثبيت المتاحة ومتطلبات الأنابيب.

2. خيارات الاتصال

التركيب متاح مع وصلات اللحام التناكبي وTri-Clamp. توفر وصلات اللحام التناكبي نظافة دائمة وصلة لأنابيب العمليات الثابتة، بينما تسمح التوصيلات ثلاثية المشبك بالتركيب والتفكيك والفحص والفحص بشكل أسرع صيانة.

يجب أن يعتمد اختيار التوصيل على نظام الأنابيب الحالي، ومعيار الأنابيب المطبق، وطريقة التثبيت، ومتطلبات الصيانة.

3. نطاق حجم الأنبوب

يغطي نظام الكوع والأنبوب الصحي أحجام أنبوب OD من 1/2 بوصة إلى 6 بوصة. يسمح هذا النطاق بدمج التركيبات في تكوينات أنابيب العمليات المختلفة، بدءًا من الخطوط الأصغر عالية النقاء وحتى أنظمة نقل السوائل الأكبر حجمًا.

جودة المواد والسطح

1. الفولاذ المقاوم للصدأ ASTM A270

يتم تصنيع الأكواع الصحية AVM من الفولاذ المقاوم للصدأ ASTM A270 TP304L أو TP316L. TP304L مناسب للكثيرين تطبيقات المعالجة الصحية العامة، بينما يوفر TP316L مقاومة محسنة للتآكل لمزيد من المتطلبات بيئات العمليات والتطبيقات عالية النقاء.

يجب أن يأخذ اختيار المواد في الاعتبار وسط العملية ودرجة الحرارة وظروف التآكل والنظافة المتطلبات ومواصفات المشروع المعمول بها.

2. التحكم في تشطيب السطح الداخلي

يتم تصنيع التجويف الداخلي بسطح أملس مصمم لتقليل احتباس المنتج وتوفير نظافة مسار التدفق. يحقق خيار التلميع الميكانيكي القياسي Ra ≥ 0.51 ميكرومتر (20 ميكرون)، في حين أن الإصدارات المصقولة كهربائيًا يمكن أن يحقق Ra ≥ 0.38 ميكرومتر (15 ميكرون).

تعتبر عملية التشطيب السطحي التي يتم التحكم فيها ذات أهمية خاصة في التطبيقات التي يكون فيها المنتج المتبقي ميكروبيًا يمكن أن يؤثر التلوث أو صعوبة التنظيف على جودة الإنتاج.

3. هندسة صحية كاملة الصرف

تم تصميم الهيكل الداخلي لتقليل الشقوق والمناطق التي يمكن أن تبقى فيها وسائط المعالجة بعد التصريف. هذا يدعم التنظيف الأكثر فعالية ويساعد على تقليل المواد المتبقية أثناء تغيير العملية.

التصميم مناسب للأنظمة التي تستخدم إجراءات CIP وSIP، ويخضع لتكوين النظام الكامل و ظروف التشغيل.

المعايير الصحية والامتثال

1. متطلبات ASME BPE

تم تصميم الكوع والأنبوب الصحي المقاوم للصدأ BPE 90° لتطبيقات الأنابيب عالية النقاء مع الإشارة إلى متطلبات ASME BPE. اختيار المواد، والانتهاء من السطح، والأبعاد، والوصلات، والتصنيع ويمكن تحديد المتطلبات وفقا لمتطلبات المشروع.

2. تطبيقات 3-A وEHEDG

التصميم الصحي مناسب لأنظمة المعالجة الصحية حيث تكون مبادئ التصميم الصحي 3-A وEHEDG مطلوب. أسطح داخلية ناعمة، وتقليل الاحتفاظ بالمنتج، وتطبيقات دعم البناء القابلة للصرف تعد قابلية التنظيف والتحكم في التلوث أمرًا مهمًا.

3. متطلبات المواد المتعلقة بإدارة الغذاء والدواء

يمكن تكوين التركيب للتطبيقات التي تتطلب امتثال المواد المتعلقة بإدارة الغذاء والدواء (FDA)، وفقًا لما تم اختياره مواد الختم، والمواد الملامسة للمنتج، والوثائق المعمول بها. يجب على المشترين تحديد إدارة الغذاء والدواء المطلوبة متطلبات الوثائق أو الامتثال قبل الطلب.

بالنسبة للمشاريع التي تتطلب شهادة رسمية أو وثائق امتثال محددة، يمكن لـ AVM تأكيد ASME المعمول به المتطلبات المتعلقة بـ BPE و3-A وEHEDG وFDA وفقًا لتكوين المنتج الفعلي.

التطبيقات

1. معالجة الأدوية الحيوية

يتم استخدام الكوع الصحي في عملية الأنابيب عالية النقاء لإنتاج الأدوية والمستحضرات الصيدلانية الحيوية، بما في ذلك نقل السوائل، وأنظمة التركيب، وتوزيع المياه النقية، ووصلات معدات المعالجة، وغيرها تطبيقات صحية.

2. أنظمة التكنولوجيا الحيوية

وتشمل التطبيقات النموذجية أنظمة التخمير، وأنابيب المفاعلات الحيوية، وتوزيع السوائل النظيفة، وأوعية المعالجة، أنظمة أخذ العينات، ومعدات التكنولوجيا الحيوية الأخرى حيث يكون التحكم في التلوث أمرًا مهمًا.

3. تجهيز الأغذية والمشروبات

يمكن تركيب التركيب في الأنابيب الصحية لمنتجات الألبان والمشروبات والأغذية السائلة والعصير والتخمير وغيرها أنظمة تجهيز الأغذية حيث تتطلب الأسطح الملساء والتنظيف الفعال.

4. أنظمة أشباه الموصلات وعالية النقاء

الكوع مناسب لأنابيب السوائل عالية النقاء في التطبيقات المتعلقة بأشباه الموصلات حيث يتم التحكم في السطح تعتبر اللمسات النهائية وجودة المواد المصنوعة من الفولاذ المقاوم للصدأ ومسارات التدفق منخفضة الاحتفاظ أمرًا مهمًا.

5. أنظمة المرافق الصيدلانية والنظيفة

يمكن أيضًا استخدام التركيبات في المرافق النظيفة وأنظمة السوائل عالية النقاء حيث يتم التحكم في التوصيلات الصحية الأسطح الداخلية مطلوبة.

أبرز النقاط الفنية

اعتبارات الاختيار

1. تأكيد درجة المواد

يجب على المشترين اختيار TP304L أو TP316L وفقًا لوسط العملية وظروف التآكل. للمزيد من المتطلبات التطبيقات عالية النقاء أو التآكل، يُنظر إلى TP316L بشكل شائع حيث تكون مقاومته المحسنة للتآكل مطلوب.

2. تأكيد قطر الأنبوب

يجب أن يتطابق القطر الخارجي للأنبوب مع نظام الأنابيب الموجود في العملية. يجب على المشترين تأكيد الحجم المطلوب قبل الطلب تجنب مشاكل التثبيت أو تجهيزات الانتقال الإضافية.

3. حدد الاتصال الصحيح

تخدم وصلات اللحام التناكبي وTri-Clamp متطلبات التثبيت المختلفة. اللحام التناكبي مناسب للاستخدام الدائم أنظمة الأنابيب، في حين أن Tri-Clamp أكثر ملاءمة عندما تحتاج المعدات إلى فصلها بشكل متكرر التفتيش أو الصيانة.

4. حدد تشطيب السطح

يجب اختيار تشطيب السطح وفقًا لمتطلبات النظافة الفعلية للعملية. ميكانيكية يمكن أن يلبي التلميع العديد من التطبيقات الصحية، في حين أن التلميع الكهربائي مناسب للمشاريع التي تتطلب مستوى أقل خشونة السطح وتعزيز حالة السطح عالية النقاء.

5. تأكيد وثائق الامتثال

بالنسبة للمشاريع الصيدلانية والتكنولوجيا الحيوية وأشباه الموصلات وغيرها من المشاريع الخاضعة للتنظيم، يجب على المشترين تأكيد ما إذا كان يتطلب المشروع ASME BPE، 3-A، EHEDG، الامتثال المتعلق بـ FDA، شهادات المواد، أو التفتيش المحدد التوثيق قبل الإنتاج.

تصنيع وتوريد AVM

توفر شركة AVM كوعًا وأنبوبًا صحيًا من الفولاذ المقاوم للصدأ BPE بزاوية 90 درجة لأنظمة الأنابيب الصحية وعالية النقاء. يمكن تكوين المنتجات وفقًا لدرجة المواد، والزاوية، ونصف القطر، وحجم الأنبوب، ونوع الاتصال، وتشطيب السطح، والمتطلبات الصحية المعمول بها.

بالنسبة للمشاريع ذات متطلبات التوثيق الصارمة، يمكن لـ AVM التأكد من المواد المعمول بها ووثائق الامتثال وفقا لتكوين المنتج النهائي. يتيح ذلك للمشترين تحديد المتطلبات الفنية قبل الإنتاج بدلاً من تعديل مواصفات الأنابيب بعد التسليم.

التعليمات

1. ما هي المواد المتوفرة للكوع والأنبوب الصحي BPE؟

الكوع والأنبوب الصحي من الفولاذ المقاوم للصدأ AVM بدرجة 90 درجة متوفر في الفولاذ المقاوم للصدأ ASTM A270 TP304L وTP316L. يعتبر TP304L مناسبًا لتطبيقات النظافة العامة، بينما يُفضل TP316L للتطبيقات التي تتطلب أعلى مقاومة التآكل أو ظروف عملية عالية النقاء أكثر تطلبًا.

2. ما هي التشطيبات السطحية المتاحة؟

الكوع الصحي متوفر بأسطح داخلية مصقولة ميكانيكيًا أو مصقولة كهربائيًا. تلميع ميكانيكي يمكن أن يحقق Ra ≥ 0.51 ميكرومتر (20 ميكرون)، بينما يمكن للتلميع الكهربائي أن يحقق Ra ≥ 0.38 ميكرومتر (15 ميكرون). النهاية المناسبة يمكن اختياره وفقًا لمتطلبات النظافة وخشونة السطح لنظام العملية.

3. ما هي الأحجام المتاحة؟

توفر شركة AVM أكواع وأنابيب BPE الصحية بأحجام تتراوح من 1/2 بوصة إلى 6 بوصة OD. يجب على المشترين تأكيد الأنبوب المطلوب القطر الخارجي ومعيار الأبعاد المطبق لضمان التوافق مع الأنابيب الصحية الموجودة نظام.

4. هل الكوع بزاوية 90 درجة متوفر بخيارات نصف قطر مختلفة؟

نعم. الكوع الصحي 90 درجة متوفر في تكوينات نصف القطر القصير 1.0D وتكوينات نصف القطر الطويل 1.5D. المناسب يمكن تحديد نصف القطر وفقًا لتخطيط خط الأنابيب ومساحة التثبيت المتاحة ومتطلبات العملية.

5. ما هي أنواع الاتصال المتوفرة؟

المنتج متوفر مع وصلات لحام بعقب ووصلات ثلاثية المشبك. وصلات اللحام التناكبي مناسبة للاستخدام الدائم أنابيب صحية، بينما توفر وصلات Tri-Clamp سهولة التركيب والتفكيك والفحص والصيانة.
