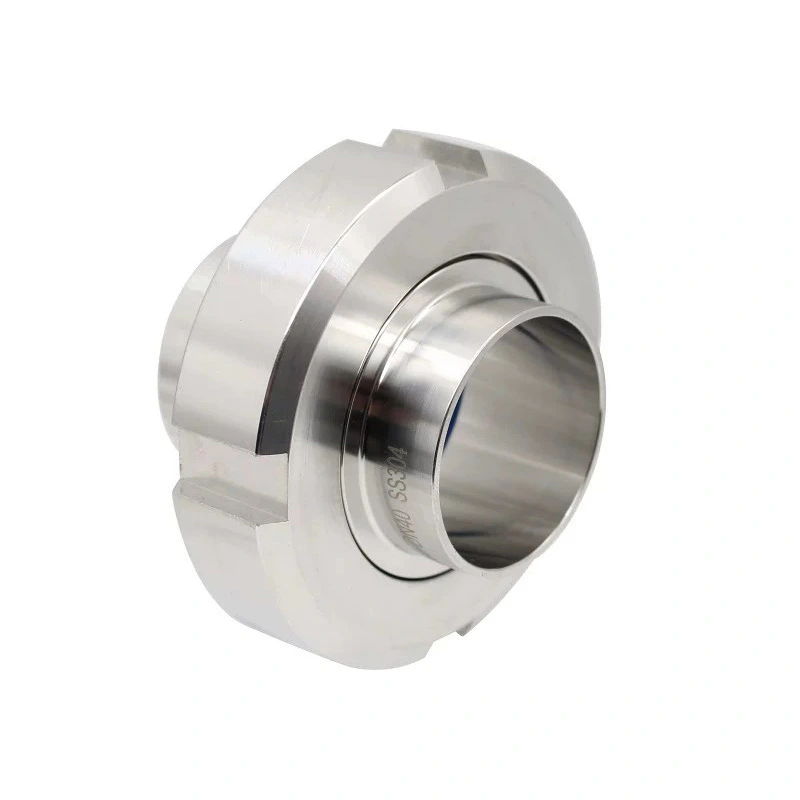

يتم تصنيع تركيب الأنابيب SMS Union الصحي من الفولاذ المقاوم للصدأ SUS304 / 1.4301 أو SUS316L / 1.4404 و تم تصميمه وفقًا لمتطلبات الاتحاد الصحي SMS 1145. يساعد الاتصال الدقيق وأسطح الختم الحفاظ على وصلة موثوقة بينما يقلل السطح الداخلي الأملس من احتباس المنتج داخل خط المعالجة.
AVM SMS Union Pipefitting مناسب لمنتجات الألبان والأغذية والمشروبات والتخمير والأدوية والتكنولوجيا الحيوية ومستحضرات التجميل، وغيرها من أنظمة معالجة السوائل الصحية، خاصة عندما تكون قابلة للتنظيف وصيانة مريحة لخطوط الأنابيب مهمة.
تم تصميم الوحدة طبقاً لمتطلبات SMS 1145 الخاصة بتوصيلات الأنابيب الصحية. الهيكل الموحد يساعد على تسهيل التوافق مع المكونات الصحية للرسائل النصية القصيرة المقابلة ويسمح للمهندسين ببناء قابل للخدمة أنظمة الأنابيب العملية.
يعد تنسيق الاتحاد مفيدًا بشكل خاص لخطوط الأنابيب التي يجب فتحها بشكل دوري لاستبدال المعدات، التفتيش أو التنظيف أو تعديل خط العملية.
يوفر AVM خيارات المواد SUS304 / 1.4301 وSUS316L / 1.4404.
SUS304 مناسب لتطبيقات المعالجة الصحية العامة حيث تكون مقاومة التآكل القياسية كافية. يوفر SUS316L مقاومة أعلى للتآكل ويتم اختياره بشكل شائع للأدوية والتكنولوجيا الحيوية ومنتجات الألبان بيئات عملية أكثر تطلبا.
يجب أن يأخذ اختيار المواد في الاعتبار وسط العملية، ومواد التنظيف الكيميائية، ودرجة حرارة التشغيل، وقابلية التطبيق متطلبات الصناعة.

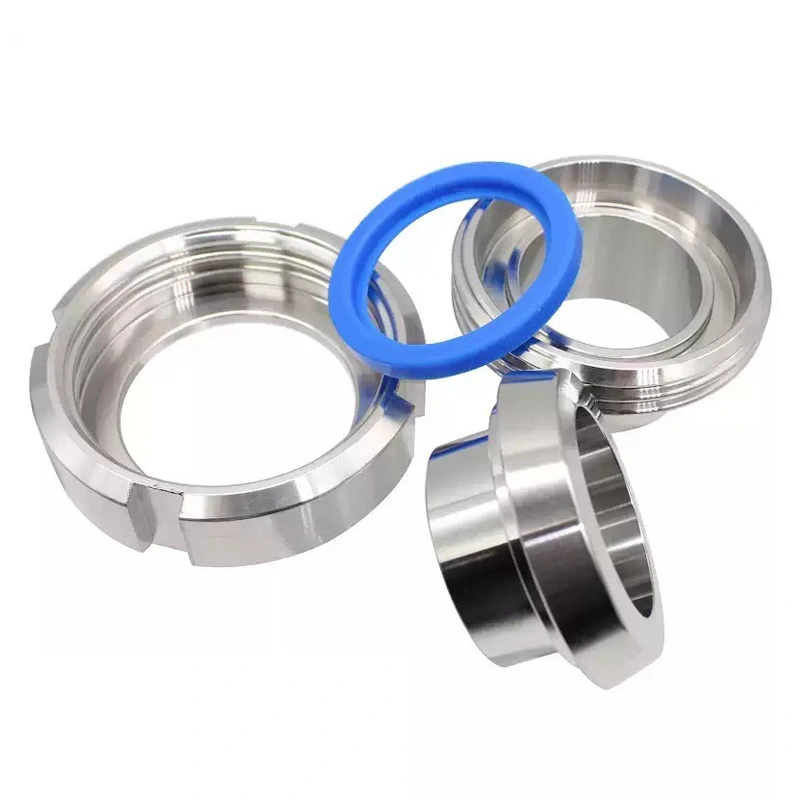

تتطلب ظروف التثبيت المختلفة ترتيبات اتصال مختلفة. يمكن أن يكون تركيب الأنابيب AVM SMS Union يتم توفيرها في اتحاد ملولب، واتحاد ملحوم، وتكوينات اتحاد ذكر/أنثى.
يتيح ذلك للمشترين اختيار هيكل الاتصال وفقًا لشبكة الأنابيب الموجودة وواجهة المعدات طريقة التثبيت ومتطلبات الصيانة.
تعتبر واجهة الختم واحدة من أهم الاعتبارات عند اختيار اتحاد صحي. استخدام اتحادات AVM SMS أسطح مانعة للتسرب مصنوعة بدقة ومواد مانعة للتسرب صحية متوافقة للمساعدة في تقليل التسرب أثناء الظروف العادية العملية.
تشتمل مواد الختم المتوفرة على EPDM، وFKM، وPTFE، والسيليكون، مما يسمح باختيار تكوين الختم وفقا لعملية المتوسطة وظروف التشغيل.
تشطيب السطح القياسي هو Ra ≥ 0.8 ميكرومتر. يساعد السطح الداخلي الأملس على تقليل المناطق التي يمكن أن تتعرض لها سوائل المعالجة يبقى ويدعم إجراءات التنظيف في أنظمة الأنابيب الصحية.
| غرض | مواصفة |
| منتج | تركيب أنابيب اتحاد SMS الصحي |
| معيار | الرسائل القصيرة 1145 |
| نطاق الحجم | DN10 – DN100 |
| مادة | SUS304 / 1.4301، SUS316L / 1.4404 |
| مادة الختم | EPDM / FKM / PTFE / سيليكون |
| تشطيب السطح القياسي | را ≥ 0.8 ميكرومتر |
| أنواع الاتصال | الاتحاد الملولب / الاتحاد الملحوم / اتحاد الذكور والإناث |
| تنظيف | متوافق مع CIP/SIP |
| طلب | أنظمة الأنابيب العملية الصحية |
يسمح هيكل الاتحاد بفصل المكونات المتصلة دون قطع خط الأنابيب. وهذا مفيد عندما تتطلب المضخات أو الصمامات أو الأدوات أو الخزانات أو معدات العمليات الأخرى الفحص أو الاستبدال.
بالنسبة للمصانع التي لديها صيانة إنتاج منتظمة، يمكن أن يؤدي الاتصال الموحد القابل للإزالة إلى تقليل العمل المتضمن الوصول إلى الأقسام الفردية لنظام الأنابيب.
يجب تجميع الوصلة باستخدام الحشية الصحيحة وطريقة الشد. يجب أن يكون التشديد المفرط تجنبه لأنه قد يؤدي إلى تلف مكونات الختم أو التأثير على أداء الاتصال.
يمكن دمج تركيبات الأنابيب الصحية SMS Union في أنظمة الأنابيب الصحية باستخدام تنظيف CIP وSIP الإجراءات، بشرط أن تكون المواد المختارة والختم متوافقين مع مواد التنظيف الكيميائية الفعلية، ودرجة الحرارة، ظروف الضغط والتعقيم.
تحتاج التوصيلات الصحية إلى توفير أكثر من مجرد توصيل ميكانيكي. هندستها الداخلية، وهيكل الختم، يؤثر تشطيب السطح واختيار المواد على التنظيف والتحكم في التلوث.
يستخدم تركيب الأنابيب AVM Hygienic SMS Union مسار تدفق داخلي سلس وبنية من الفولاذ المقاوم للصدأ لتقليل ذلك الاحتفاظ بالمنتج ودعم المعالجة الصحية.
بالنسبة لمشاريع الأدوية والتكنولوجيا الحيوية والأغذية ومنتجات الألبان، يجب على المشترين تقييم مجموعة الأنابيب الكاملة، بما في ذلك الأنابيب والتجهيزات والحشيات والصمامات وجودة اللحام وإجراءات التنظيف، بدلاً من تقييم النقابة بشكل مستقل.
تعد اتحادات الرسائل القصيرة (SMS) مناسبة لخطوط معالجة الألبان المستخدمة في الحليب والقشدة والزبادي ومنتجات الألبان السائلة الأخرى. ال يعد هيكل التوصيل القابل للإزالة مفيدًا للمعدات التي تتطلب فحصًا وتنظيفًا منتظمًا.
يمكن استخدام الاتحاد في إنتاج المشروبات، وتجهيز الأغذية السائلة، ونقل المكونات، والمرافق الصحية الأنابيب حيث تكون الاتصالات القابلة للتنظيف مطلوبة.
في معدات التخمير، يمكن للنقابات توصيل الخزانات والمضخات والصمامات وخطوط الأنابيب المعالجة مع السماح باختيارها المكونات المراد إزالتها للصيانة.
إن بناء SUS316L ومواد الختم المتوافقة تجعل الوحدة مناسبة لأنابيب العمليات النظيفة المستخدمة في مرافق الأدوية والتكنولوجيا الحيوية. ينبغي اختيار المواد النهائية ومتطلبات السطح وفقا ل مواصفات العملية المحددة.
يمكن تطبيق الاتحاد على خطوط معالجة السوائل الصحية لمستحضرات التجميل والمنتجات الكيميائية المناسبة حيث مطلوبة المقاومة للتآكل، وقابلية التنظيف، والاتصالات القابلة للصيانة.
| مادة الختم | اعتبارات الاختيار النموذجية |
| إبدم | مناسبة للعديد من التطبيقات المائية والصحية العامة |
| FKM | مناسبة عندما تكون هناك حاجة إلى مقاومة أعلى للمواد الكيميائية ودرجة الحرارة |
| بتف | مناسبة لمتطلبات التوافق الكيميائي الصعبة |
| سيليكون | يتم اختياره بشكل شائع للتطبيقات التي تتطلب ختمًا صحيًا مرنًا |
| أساس الاختيار | وسط المعالجة ودرجة الحرارة والضغط ومواد التنظيف الكيميائية وظروف التعقيم |
يجب التأكد من مادة الختم الفعلية وفقًا لوسط العملية وظروف التشغيل قبل الطلب.
النطاق المتاح هو DN10 – DN100. يجب أن يتوافق حجم الوحدة مع توصيل الأنبوب أو الجهاز الموجود بدلاً من أن يتم اختياره فقط وفقاً لمعدل التدفق المتوقع.
SUS304 مناسب للعديد من التطبيقات الصحية العامة، في حين يُفضل SUS316L عادةً للتآكل العالي المقاومة وظروف عملية صحية أكثر تطلبا.
تخدم التكوينات الملولبة والملحومة والذكر/الأنثى متطلبات التثبيت المختلفة. يجب على المشترين التحقق من واجهة خط الأنابيب الموجودة قبل اختيار الاتحاد.
تتميز EPDM وFKM وPTFE والسيليكون بخصائص مقاومة كيميائية ودرجة حرارة مختلفة. ينبغي أن يكون الختم تم اختياره بناءً على العملية الفعلية وظروف التنظيف.
توفر شركة AVM تركيبات أنابيب SMS Union الصحية بأحجام مختلفة، ودرجات الفولاذ المقاوم للصدأ، وتكوينات الاتصال، ومواد الختم لمشاريع الأنابيب العملية الصحية.
عند طلب عرض أسعار، يمكن للمشترين تقديم حجم DN، ودرجة المادة، ونوع الاتصال، ومواد الختم، الكمية والتشطيب السطحي والتطبيق.
بالنسبة لمنتجات الألبان والأغذية والمشروبات والأدوية والتكنولوجيا الحيوية ومستحضرات التجميل وغيرها من مشاريع العمليات النظيفة، يمكن لـ AVM تأكيد ذلك التكوين المناسب والوثائق الفنية المتاحة وفقًا لمتطلبات الطلب المحددة.
تم تصميم المنتج وفقًا لمتطلبات الاتحاد الصحي SMS 1145 وهو مخصص للأدوات الصحية المتوافقة أنظمة الأنابيب العملية.
خيارات المواد القياسية هي SUS304 / 1.4301 وSUS316L / 1.4404. يجب اختيار الدرجة المناسبة وفقا لمتوسط العملية ومتطلبات التآكل.
نطاق الحجم القياسي هو DN10 إلى DN100. يجب أن يتطابق الحجم المطلوب مع الأنبوب الصحي الموجود و اتصال المعدات.
تشمل الخيارات المتاحة EPDM، وFKM، وPTFE، والسيليكون. تعتمد المادة الصحيحة على وسط المعالجة، درجة الحرارة والضغط ومواد التنظيف الكيميائية وظروف التعقيم.
نعم. يمكن دمج الوحدة في الأنظمة الصحية المتوافقة مع CIP/SIP، بشرط أن يكون الختم المحدد المواد ومجموعة التوصيل الكاملة مناسبة لظروف التنظيف والتعقيم الفعلية.
ينشئ الوصلة الملحومة وصلة أنبوبية دائمة، بينما توفر الوصلة وصلة قابلة للإزالة. نقابات الرسائل القصيرة هي مفيد بشكل خاص عندما يلزم فحص أقسام المعدات أو خطوط الأنابيب أو استبدالها أو تفكيكها بانتظام.
لا يتطلب كل تطبيق صيدلاني نفس تكوين المادة. ومع ذلك، يتم تحديد SUS316L عادة للمطالبة بيئات عملية صحية وحساسة للتآكل. ينبغي تحديد درجة المادة النهائية وفقا لمواصفات العملية.
تشطيب السطح القياسي هو Ra ≥ 0.8 ميكرومتر. إذا كان المشروع يتطلب مواصفات سطح مختلفة، فيجب أن يكون ذلك كذلك تم تأكيده باستخدام AVM قبل الإنتاج.
المهلة القياسية للإنتاج هي 7-10 أيام. يعتمد الجدول الزمني الفعلي على كمية الطلب، وتوافر المواد، مواصفات المنتج ومتطلبات التخصيص. يجب تأكيد الطلبات العاجلة مع AVM قبل الطلب.
الشروط القياسية هي إيداع 30% ورصيد 70% قبل الشحن بواسطة T/T أو L/C. ينبغي دفع الطلبات ذات القيمة الصغيرة بالكامل قبل الإنتاج
يتم تعبئة المنتجات بشكل آمن في علب ورقية وخشبية للنقل الدولي. ترتيبات التعبئة والتغليف يمكن تأكيدها وفقا لكمية الطلب ومتطلبات الشحن.
