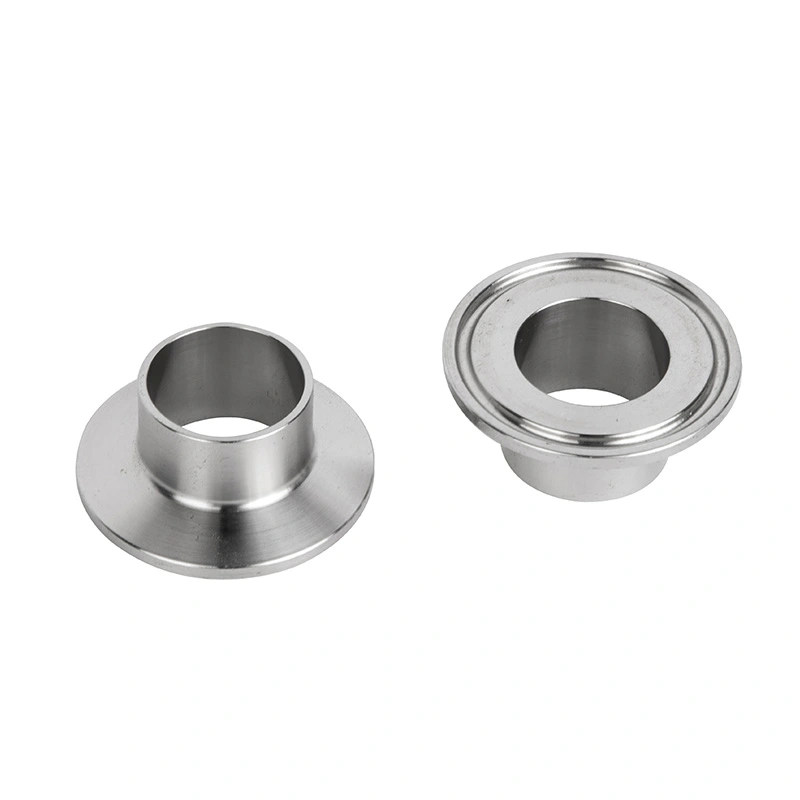

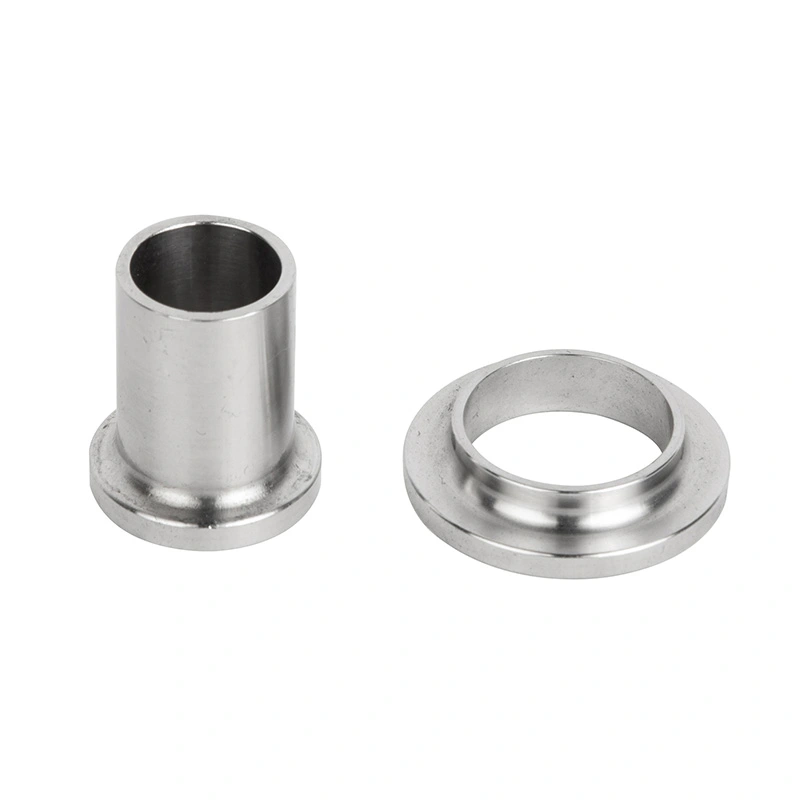

يتم تصنيع الطويق الصحي BS 4825 بشكل أساسي من الفولاذ المقاوم للصدأ 316L (1.4404) للتطبيقات التي تتطلب مقاومة جيدة للتآكل، القوة الميكانيكية، والأداء الصحي. يتوفر أيضًا خيار الفولاذ المقاوم للصدأ 304 متاح للتطبيقات التي تكون فيها متطلبات المواد أقل تطلبًا.
تم تصميم الطويق وفقًا للمعيار BS 4825 الجزء 3، وهو متوفر بأحجام تتراوح من 1/2 بوصة إلى 8 بوصة. دقة تشكيله يساعد الوجه المحكم والسطح الداخلي الأملس على تقليل احتجاز المنتج ودعم إجراءات التنظيف CIP/SIP.
تتبع حلقة AVM متطلبات الأبعاد المرتبطة بالحلقات الصحية BS 4825 الجزء 3. تم تصميمه للاستخدام مع وصلات المشبك الصحي المتوافقة، مما يسمح بتوصيل معدات العملية وأقسام خطوط الأنابيب وفصلها دون قطع أو إعادة لحام الأنبوب.
وهذا يجعل الاتصال مناسبًا للأنظمة التي تتطلب الفحص المنتظم أو التنظيف أو استبدال المكونات أو مطلوب صيانة المعدات.
الفولاذ المقاوم للصدأ 316L / 1.4404 هو المادة القياسية للتطبيقات التي تتطلب مقاومة أعلى للتآكل و الأداء الصحي. يتم اختياره بشكل شائع للأدوية والتكنولوجيا الحيوية ومنتجات الألبان والمواد الغذائية والنقاء العالي أنظمة العملية.
يتوفر الفولاذ المقاوم للصدأ 304 كبديل للتطبيقات المناسبة حيث يكون وسط العملية و لا تتطلب الظروف البيئية مقاومة إضافية للتآكل تبلغ 316L.
يجب أن يعتمد اختيار المواد على وسط المعالجة، ومواد التنظيف الكيميائية، ودرجة حرارة التشغيل، وقابلية التطبيق متطلبات المشروع.
يستخدم الطويق الصحي BS 4825 وصلة مشبك صحية تعمل مع حشية ومشبك متوافقين. هذا يسمح التكوين بتجميع الاتصال وتفكيكه بسرعة نسبية مقارنة بالاتصال الدائم اتصالات ملحومة.
من أجل الختم الصحيح، يجب اختيار الطويق والحشية والمشبك كمجموعة متوافقة ذات أبعاد متطابقة.
تؤثر حالة السطح الداخلي للطويق الصحي بشكل مباشر على الاحتفاظ بالمنتج وأداء التنظيف. التشوه الشرياني الوريدي يستخدم الطويق BS 4825 سطحًا داخليًا أملسًا مع تشطيب قياسي يبلغ Ra ≥ 0.8 ميكرومتر.
يقلل التجويف الأملس من المناطق التي يمكن أن تتراكم فيها وسائط المعالجة ويدعم التنظيف والصرف بشكل أكثر فعالية. يمكن دمج الطويق في أنظمة الأنابيب الصحية باستخدام إجراءات CIP وSIP، بشرط أن التجميع الكامل ومكونات الختم الخاصة به مناسبة لظروف التنظيف والتعقيم المحددة.
بالنسبة للتطبيقات عالية النقاء، يمكن للمشترين تحديد التشطيب السطحي والوثائق المطلوبة قبل الإنتاج.
تم تصميم الطويق AVM Hygienic BS 4825 لأنظمة المعالجة الصحية حيث يتم البناء الصحي والمواد يعد التوافق وحالة السطح وقابلية التنظيف أمرًا مهمًا. يمكن اختيار تكوينات المنتج وفقًا لذلك للمتطلبات المرتبطة بالمعايير الصحية 3-A، ومبادئ التصميم الصحي EHEDG، وملامسة الأغذية لدى إدارة الأغذية والعقاقير (FDA) متطلبات المواد.
تعتمد متطلبات الامتثال المعمول بها على درجة الفولاذ المقاوم للصدأ، وتشطيب السطح، ومواد الحشية، و تكوين الاتصال الكامل. يمكن لـ AVM التأكد من الوثائق المعمول بها وفقًا للمنتج المحدد ومتطلبات المشروع.
بالنسبة لتطبيقات معالجة الأغذية ومنتجات الألبان، يمكن تحديد الطويق وفقًا للمعايير الصحية 3-A المعمول بها المتطلبات، مع الأخذ في الاعتبار سلاسة الأسطح الملامسة للمنتج، وقابلية التنظيف، والاتصال الصحي تصميم.
يمكن دمج الحلقة في أنظمة الأنابيب المصممة وفقًا لمبادئ التصميم الصحي لشركة EHEDG، على وجه الخصوص للتطبيقات التي تتطلب الاحتفاظ بالمنتج المنخفض والتنظيف الفعال وظروف العملية الصحية.
بالنسبة لتطبيقات الأطعمة والمشروبات التي تتضمن ملامسة المنتج، يمكن أن تكون تكوينات المواد والختم مناسبة تم اختياره وفقًا لمتطلبات إدارة الغذاء والدواء المعمول بها. ينبغي تأكيد وثائق إدارة الغذاء والدواء المحددة وفقًا لـ تكوين المواد وحشية المقدمة.
| غرض | مواصفة |
| منتج | الطويق الصحي BS 4825 |
| معيار | بس 4825 الجزء 3 |
| المواد القياسية | الفولاذ المقاوم للصدأ 316 لتر / 1.4404 |
| مادة اختيارية | الفولاذ المقاوم للصدأ 304 |
| نطاق الحجم | 1/2" – 8" |
| الانتهاء من السطح | را ≥ 0.8 ميكرومتر |
| نوع الاتصال | المشبك الطويق |
| طريقة الختم | حشية صحية متوافقة + مشبك |
| تنظيف | متوافق مع CIP/SIP |
| المتطلبات الصحية | 3-A / EHEDG / التكوين المطبق لدى إدارة الأغذية والعقاقير (FDA). |
| طلب | أنظمة الأنابيب الصحية وعالية النقاء |
تغطي الأبعاد التالية أحجام الحلقات الشائعة المتوفرة لتطبيقات الأنابيب الصحية. يجب على المشترين التأكيد الأنبوب OD وأبعاد الاتصال المطلوبة قبل الطلب.
| أنبوب التطوير التنظيمي | طول الطويق | شفة التطوير التنظيمي |
| 1/2 بوصة (12.7 ملم) | 21.5 ملم | 25.4 ملم |
| 1 بوصة (25.4 ملم) | 21.5 ملم | 50.5 ملم |
| 2 بوصة (50.8 ملم) | 21.5 ملم | 64.0 ملم |
| 3 بوصة (76.2 ملم) | 21.5 ملم | 91.0 ملم |
| 4 بوصة (101.6 ملم) | 21.5 ملم | 119.0 ملم |
| 6 بوصة (152.4 ملم) | 28 ملم | 167.0 ملم |
يمكن استخدام الطويق في خطوط المعالجة الصحية لنقل السوائل، وتوصيل المعدات، والعملية النظيفة أنظمة. كما يسمح تكوين المشبك الخاص به بإزالة المكونات المتصلة للفحص والصيانة.
تشمل التطبيقات النموذجية معالجة المشروبات وإنتاج الأغذية السائلة ونقل المكونات والمرافق الصحية الأنظمة التي تتطلب مقاومة التآكل ووصلات الأنابيب القابلة للتنظيف.
الحلقات المصنوعة من الفولاذ المقاوم للصدأ 316L مناسبة للحليب والقشدة والزبادي وأنظمة معالجة الألبان الأخرى حيث تكون صحية. تعد التوصيلات والتنظيف المتكرر جزءًا من الإنتاج العادي.
يمكن تركيب الطويق الصحي BS 4825 في معدات التخمير الصحي والمشروبات، بما في ذلك الأنابيب التوصيلات بين الخزانات والمضخات والصمامات ومكونات العملية الأخرى.
بالنسبة للأنظمة السائلة عالية النقاء، يساعد السطح الداخلي الأملس ووصلة المشبك الصحي على إنشاء سائل قابل للتنظيف ترتيب الأنابيب. يجب اختيار المادة النهائية، وتشطيب السطح، والحشية، وإجراءات التنظيف وفقًا لذلك لمواصفات العملية.
يجب أن يتطابق الطويق مع القطر الخارجي الفعلي للأنبوب وأبعاد BS 4825 المطبقة. حجم الأنبوب الاسمي وحده لا ينبغي أن تستخدم عند طلب مكونات بديلة.
يُفضل 316L بشكل عام للمطالبة بالأدوات الصحية والصيدلانية والتكنولوجيا الحيوية ومنتجات الألبان والحساسة للتآكل التطبيقات. يمكن اعتبار 304 عندما تكون مقاومتها للتآكل كافية لبيئة العملية.
يعتبر التشطيب القياسي Ra ≥ 0.8 μm مناسبًا للعديد من التطبيقات الصحية. مشاريع ذات نظافة أكثر صرامة يمكن أن تحدد المتطلبات سطحًا أكثر سلاسة عند الاقتضاء.
تتطلب الحلقة الصحية حشية ومشبكًا متوافقين لتشكيل الاتصال الكامل. الأبعاد و يجب فحص مواد هذه المكونات معًا لضمان التجميع والختم المناسبين.
يجب على المشترين تقديم مواد التنظيف الكيميائية المتوقعة ودرجة الحرارة وظروف التعقيم والتشغيل البيئة عند اختيار مكونات الطويق والختم لأنظمة CIP/SIP.
تقوم شركة AVM بتزويد الحلقات الصحية BS 4825 لمشاريع الأنابيب الصحية التي تتطلب أحجامًا ودرجات مواد مختلفة، التشطيبات السطحية وتكوينات الاتصال.
للحصول على عرض الأسعار والتأكيد الفني، يمكن للمشترين توفير الأنبوب OD، ودرجة المواد، والكمية، والانتهاء من السطح، متطلبات طوقا، والتطبيق.
بالنسبة للمشاريع الصيدلانية والتكنولوجيا الحيوية والأغذية ومنتجات الألبان والمشروبات والمشاريع عالية النقاء، يمكن لـ AVM تأكيد التطبيق تكوين المنتج والوثائق الفنية المتاحة وفقًا لمتطلبات الطلب المحددة.
تم تصميم الحلقة وفقًا لمتطلبات BS 4825 الجزء 3 للحلقات الصحية وهي مخصصة للتوافق أنظمة الأنابيب المشبك الصحية.
المادة القياسية هي الفولاذ المقاوم للصدأ 316L / 1.4404. يمكن أيضًا توفير الفولاذ المقاوم للصدأ 304 للمناسبات التطبيقات.
نطاق الحجم المتوفر هو 1/2 "إلى 8". تشمل الأحجام الشائعة 1/2 بوصة و1 بوصة و2 بوصة و3 بوصة و4 بوصة و6 بوصة. ينبغي للأبعاد الدقيقة يتم تأكيده وفقًا لمعيار الأنبوب المطلوب قبل الطلب.
نعم. يمكن استخدام الطويق في أنظمة الأنابيب الصحية الصيدلانية والتكنولوجيا الحيوية عندما تكون المادة المختارة، تلبي تشطيبات السطح والحشية والتكوين الكامل للنظام المتطلبات الصحية للمشروع.
يمكن تكوين الطويق وفقًا للمتطلبات ذات الصلة بـ 3-A وEHEDG وFDA. الامتثال الدقيق وتعتمد الوثائق على المادة، وتشطيب السطح، والحشية، وتكوين المنتج المحدد. ينبغي للمشترين قم بتأكيد الوثائق المطلوبة مع AVM قبل الطلب.
تشطيب السطح القياسي هو Ra ≥ 0.8 ميكرومتر. إذا كان المشروع يتطلب مواصفات سطح مختلفة، فيجب على المشترين ذلك اذكر النهاية المطلوبة عند طلب عرض الأسعار.
نعم. يمكن دمج الطويق في أنظمة الأنابيب الصحية المتوافقة مع CIP/SIP. الاتصال الكامل يجب أن يكون التجميع، بما في ذلك الحشية والمشبك، مناسبًا لظروف التنظيف والتعقيم الفعلية.
الطويق هو مكون اتصال الأنبوب. يمكن تحديد مشبك وحشية متوافقين وفقًا للمشروع المتطلبات. يجب على المشترين تأكيد ما إذا كانوا يحتاجون إلى حلقة فردية أو مجموعة اتصال كاملة.
يوصى عمومًا بالفولاذ المقاوم للصدأ 316L لمقاومة التآكل العالية والتطبيقات الصحية المطلوبة. يمكن استخدام الفولاذ المقاوم للصدأ 304 حيث تكون بيئة التشغيل وبيئة التشغيل متوافقة مع مادته خصائص.
