على عكس صمامات العزل التي توقف تدفق المواد ببساطة، فإن صمام التحويل AVM Sanitary Y-Type للمسحوق السائب الجاف يركز على تبديل مسار التدفق، والتحكم في الاحتفاظ بالمواد، وكفاءة النقل. تصميمها الداخلي الانسيابي يساعد المرور على تقليل تراكم المسحوق وفقدان الضغط، مما يجعله مناسبًا للهواء المضغوط والجاذبية الآلية أنظمة النقل.
يدور القابس الداخلي لتوصيل المدخل بأي من المخرجين. وهذا يسمح للمشغلين أو التحكم الآلي نظام لاختيار وجهات نهائية مختلفة وفقًا لتسلسل الإنتاج.
يوفر الجسم على شكل حرف Y انتقالات سلسة بين المنافذ، مما يساعد المساحيق على التحرك عبر الصمام بدونه اضطراب غير ضروري أو زوايا داخلية حادة.

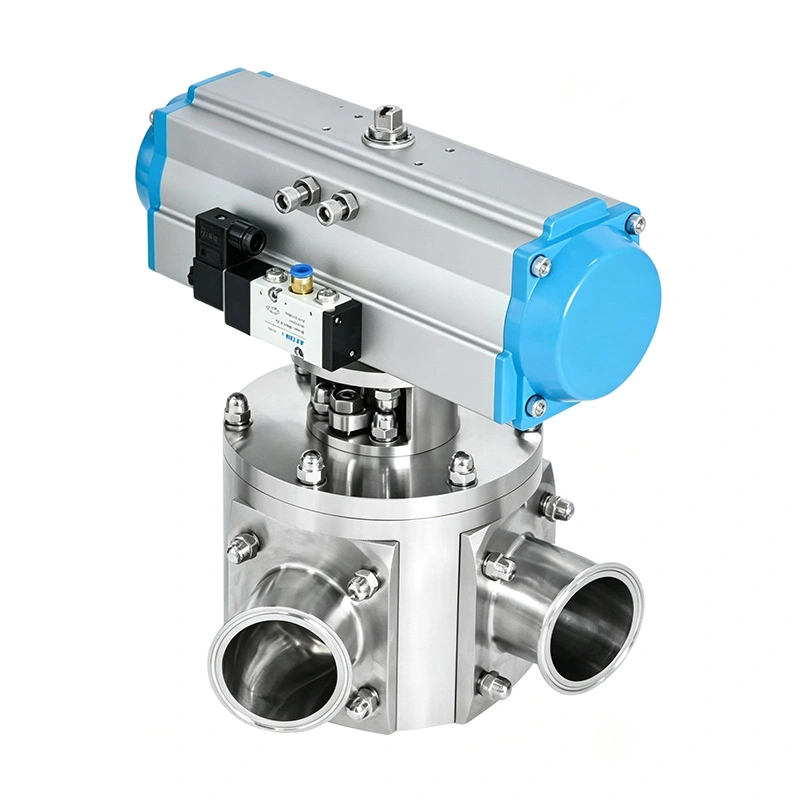

يتيح المحرك الهوائي التبديل السريع بين طرق النقل ويمكن توصيله بالإنتاج المعتمد على PLC أنظمة. وهذا يجعل الصمام مناسبًا للخلط الآلي والنقل متعدد الخطوط والتحكم في الوصفة الإنتاج.

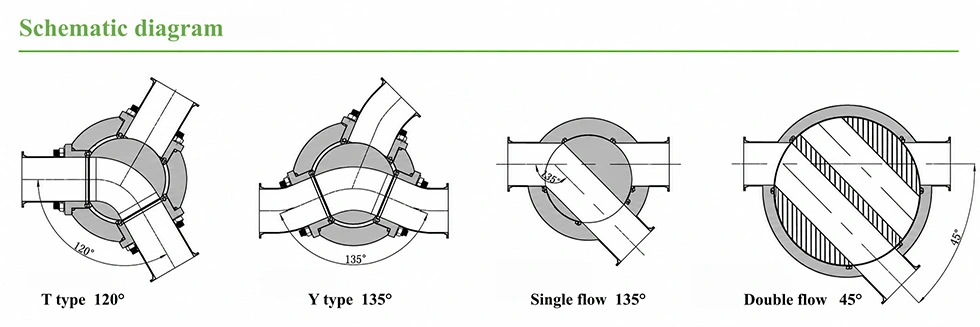

توفر AVM تصميمات مختلفة للقنوات الداخلية وفقًا لخصائص المواد ومتطلبات العملية.
متوفر بزوايا تدفق 120 درجة أو 135 درجة، يسمح هذا التكوين للمدخل بالتواصل مع أي من المخرج أو أن يكون معزولة. يساعد الممر الداخلي المنحني على تقليل احتباس المواد وفقدان الضغط.
يوفر القابس أحادي القناة ممر تدفق مباشر نسبيًا، مما يجعله مناسبًا للتطبيقات التي تتطلب ذلك تحويل مباشر للمواد ونقل المسحوق بكفاءة.
تم تصميم التصميم ثنائي القناة لمزيد من المواد الكاشطة. مع زوايا تبديل أصغر تبلغ حوالي 30 درجة أو 45 درجة، يتطلب القابس دورانًا محدودًا أثناء التشغيل.
بالنسبة للمنتجات شديدة الكشط، يمكن تدوير القابس بمقدار 180 درجة أثناء الصيانة للاستفادة من سطح غير مهترئ. هذا يساعد على إطالة عمر خدمة المكونات وتقليل تكرار الاستبدال.
يمكن أن يؤدي تراكم المسحوق داخل صمام التحويل إلى التلوث المتبادل والتفريغ غير المتسق وزيادة متطلبات التنظيف.
يستخدم AVM انتقالات داخلية سلسة لتقليل الزوايا الحادة التي قد تتجمع فيها المواد السائبة الجافة. التصميم يساعد الحفاظ على مسار نقل أكثر اتساقًا مع تقليل فقدان الضغط غير الضروري.
بالنسبة للتطبيقات الصيدلانية والغذائية، يتم استخدام الأسطح الملامسة للمنتج المصقولة ومواد الختم المتوافقة مع إدارة الغذاء والدواء متاح.
يمكن تصنيع صمام التحويل الصحي من النوع Y للمسحوق السائب الجاف من SS304 أو SS316L أو Titanium TA2 أو دوبلكس 2205، اعتمادًا على متطلبات التآكل والتآكل والعملية.
بالنسبة للتطبيقات الصحية، يمكن أن تصل الأسطح الملامسة للمنتج إلى Ra <0.6 ميكرومتر. متوافق مع إدارة الغذاء والدواء الأمريكية، PTFE، EPDM، السيليكون و مواد الختم FKM متوفرة.
يمكن أيضًا توفير التكوينات المتوافقة مع CIP/SIP للتطبيقات التي تتطلب تنظيفًا مبسطًا وصحيًا التحكم في العملية.
يستخدم لنقل API وHPAPI وشحن المسحوق والتفريغ وأنظمة الاحتواء وإنتاج الأقراص أو الكبسولات الخطوط التي يلزم فيها تحديد وجهات عملية مختلفة تلقائيًا.
مناسب لمواد الجرافيت والكاثود والأنود حيث يتم التحكم في التوجيه وحماية المساحيق عالية القيمة مهم.
يستخدم للحليب المجفف والدقيق والسكر والمضافات الغذائية والمكونات الغذائية المنقولة بين الصوامع والقواديس و معدات المعالجة.
يمكن اختيار التكوين ثنائي القناة للمواد الكيميائية المتخصصة والمواد الصلبة السائبة الكاشطة حيث يتم التآكل الداخلي المقاومة هي الاعتبار الرئيسي.
| المعلمة | مواصفة |
| نوع الصمام | صمام تحويل صحي من النوع Y |
| الحجم الاسمي | 2 بوصة – 12 بوصة (DN50–DN300) |
| مادة الجسم | SS304، SS316L، TA2، دوبلكس 2205 |
| الانتهاء من السطح | را <0.6 ميكرومتر |
| زاوية التدفق | 90 درجة، 120 درجة، 135 درجة |
| عملية | المحرك الهوائي |
| تصنيف الضغط | -0.1 ميجا باسكال إلى +0.6 ميجا باسكال |
| مادة الختم | متوافق مع إدارة الغذاء والدواء الأمريكية، PTFE، EPDM، السيليكون، FKM |
| نوع الاتصال | ثلاثي المشبك، شفة، لحام |
| تنظيف | متوافق مع CIP/SIP اختياري |
| معايير الاتصال | دين، سمز، 3A، إسو، بكالوريوس |
| اعتبار | AVM Y-نوع تحويل صمام | صمام العزل القياسي |
| الوظيفة الرئيسية | يحول المواد بين الطرق | توقف أو يسمح بالتدفق |
| مسارات المخرج | منفذين للاختيار | عادة واحدة |
| تبديل المسار الآلي | نعم | محدود |
| نقل مسحوق | الأمثل | يعتمد التطبيق |
| التحكم في اتجاه التدفق | متاح | وليست وظيفتها الأساسية |
| إنتاج متعدد الخطوط | مناسب | يتطلب صمامات إضافية |
| خيارات المواد الكاشطة | دوبلكس 2205 / TA2 متاح | يعتمد على التصميم |
تحتاج إحدى الشركات المصنعة للمستحضرات الصيدلانية إلى نقل تيار مسحوق واحد إلى خطي معالجة مختلفين وفقًا لـ دفعة الإنتاج. كان الترتيب السابق يتطلب صمامات عزل متعددة، مما أدى إلى زيادة عددها نقاط الاتصال وعمليات التنظيف.
قامت AVM بتزويد صمام تحويل من النوع Y مع تشغيل هوائي. قام العميل بدمج المشغل في نظام PLC لذلك يمكن تحديد وجهة النقل تلقائيًا. ركزت تعليقات العملاء على مسار أبسط التبديل، وعمليات يدوية أقل، ونقل مسحوق أكثر اتساقًا بين دفعات الإنتاج.
يتطلب معالج مادة البطارية صمام تحويل لتوجيه المسحوق الكاشط بين مخزنين في اتجاه مجرى النهر أنظمة. كان العميل قلقًا بشكل خاص بشأن التآكل الداخلي لأن الصمام سيعمل بشكل متكرر تحت ظروف المواد الكاشطة.
أوصى AVM بالتكوين ثنائي القناة مع خيار مادة مقاومة للتآكل. وسلط العميل الضوء على تصميم القابس القابل للعكس كميزة صيانة عملية، حيث يمكن تدوير القابس أثناء الخدمة الاستفادة من سطح أقل اهتراءًا وإطالة عمر التشغيل.
يمكن تكوين حلول الصمامات الصحية AVM بمواد مانعة للتسرب متوافقة مع إدارة الغذاء والدواء الأمريكية وتصميمات صحية داعمة الإنتاج الموجه نحو GMP. يمكن أيضًا توفير التكوينات القابلة للتطبيق بجودة 3-A وCE وISO 9001 وثائق الامتثال.
فهو يعيد توجيه المواد من مدخل واحد إلى منفذين يمكن اختيارهما، مما يسمح بالتبديل الآلي بين المخارج المختلفة طرق النقل أو المعالجة.
صمام التحويل الصحي من النوع Y للمسحوق السائب الجاف مناسب للمساحيق والحبيبات والكريات وغيرها من التدفق الحر المواد السائبة الجافة. تتوفر تكوينات مقاومة للاهتراء للمنتجات الكاشطة.
نعم. يسمح التشغيل الهوائي بدمج الصمام مع PLC وأنظمة التحكم الآلي الأخرى في العمليات.
يُفضل الفولاذ المقاوم للصدأ SS316L بشكل عام لمكونات ملامسة المنتج في التطبيقات الصيدلانية الصحية.
نعم. تتوفر التكوينات المتوافقة مع CIP/SIP وفقًا للعملية والمتطلبات الصحية.
يمكن اختيار مواد الختم PTFE وEPDM والسيليكون وFKM المتوافقة مع إدارة الغذاء والدواء الأمريكية وفقًا للمنتج والتشغيل الظروف.
