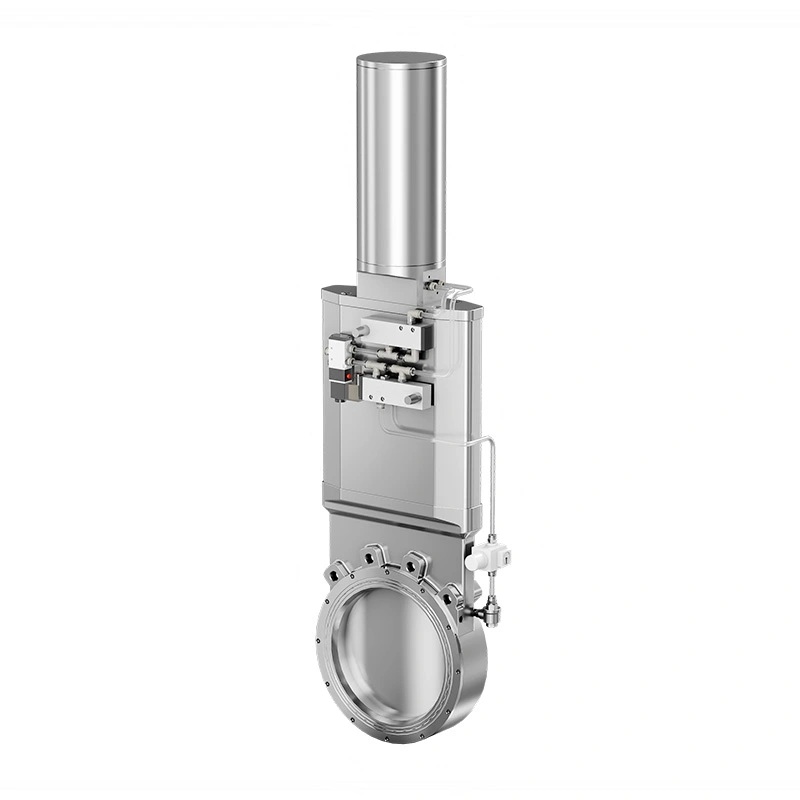

تم تطوير صمام بوابة السكين الصحي القابل للنفخ من AVM لمعالجة المسحوق والمواد السائبة لعمليات المسحوق والمواد الصلبة السائبة حيث تتراكم المواد، يجب النظر في موثوقية الختم والتشغيل الصحي معًا. البوابة الخطية يمكن أن تمر من خلالها تراكم المسحوق أو المواد الليفية أثناء الإغلاق، بينما يظل عنصر الختم القابل للنفخ متراجعًا أثناء الإغلاق حركة البوابة لتقليل الاحتكاك والتآكل.
بعد أن تصل البوابة إلى وضع الإغلاق، يتم ضغط عنصر الختم لتشكيل حاجز محكم حول البوابة. هذا الهيكل مناسب للمساحيق الصيدلانية، المكونات الغذائية، المواد الكيميائية الدقيقة، مواد البطاريات، وغيرها المواد الصلبة السائبة التي تتطلب عزلًا متحكمًا وتقليل تسرب الغبار.
توفر AVM تكوينات الصمامات الصحية باستخدام مواد ملامسة للمنتج SS316L، وخيارات الختم المتوافقة مع إدارة الغذاء والدواء الأمريكية (FDA)، و معايير الاتصال لتخطيطات العمليات المختلفة. يمكن أيضًا تكوين الصمام وفقًا للمادة الخصائص ودرجة حرارة التشغيل والضغط ومتطلبات التنظيف للتطبيق.
على عكس قرص الفراشة الذي يدور عبر مسار المادة، تتحرك البوابة خطيًا عبر تيار المنتج. يمكن أن تمر الحافة السفلية الحادة عبر المساحيق والتكتلات والألياف والمواد السائبة الأخرى التي قد تتجمع فوق الصمام.
عند فتحها بالكامل، تتراجع البوابة عن ممر التدفق الرئيسي. وهذا يخلق فتحة دون عائق نسبيا ل تفريغ الجاذبية ونقل المسحوق، مما يساعد على الحد من المقاومة الإضافية أثناء نقل المواد.
تُغلق البوابة بشكل مستقل عن عملية الختم. يتم الانتهاء من عزل المواد أولا، وبعد ذلك نفخ يتم تنشيط الختم حول البوابة. يفصل هذا التسلسل الحركة الميكانيكية للبوابة عن الختم عملية.
قبل أن تتحرك البوابة، يتم تحرير الهواء المضغوط من عنصر الختم القابل للنفخ. الختم يتراجع بعيدا عن سطح البوابة، مما يقلل من الاتصال المباشر أثناء الفتح والإغلاق.
بمجرد وصول البوابة إلى موضعها المغلق، يتم إدخال الهواء المضغوط إلى غرفة الختم. يتوسع الختم حول البوابة لإنشاء حاجز العزل المطلوب.
لأن عنصر الختم لا يبقى مضغوطًا بشكل مستمر على البوابة المتحركة، يحدث احتكاك أثناء البوابة يتم تقليل السفر. يمكن أن يساعد ذلك في الحد من التآكل الناتج عن التشغيل المتكرر وجزيئات المسحوق.
تتوفر مكونات الاتصال بالمنتج في الفولاذ المقاوم للصدأ SS316L، مع توفر SS304 لعناصر عدم الاتصال المحددة مكونات. تكوين المواد مناسب لبيئات معالجة المسحوق الصحية.
تم تصميم الهيكل الداخلي لتقليل احتباس المواد غير الضرورية حول ممر التدفق ومنطقة الختم. ويساعد ذلك على تبسيط عملية التنظيف والفحص الروتيني، خاصة عند استخدام الصمام بين دفعات الإنتاج.
تتوفر FKM كمواد مانعة للتسرب القياسية، مع خيارات متوافقة مع FDA 21 CFR 177.2600. السيليكون وEPDM يمكن أيضًا اختيار الأختام وفقًا لخصائص المنتج ودرجة الحرارة وظروف التنظيف.
يمكن اعتبار الصمام مناسبًا للمساحيق ذات التدفق الحر بالإضافة إلى المواد التي تميل إلى التكتل أو الجسر أو تتراكم بالقرب من نقطة العزل. ينبغي التأكد من ملاءمة التطبيق وفقا لحجم الجسيمات، الرطوبة والكثافة الظاهرية والكشط وسلوك التدفق.
نطاق ضغط العمل القياسي هو -0.1 ميجا باسكال إلى +0.5 ميجا باسكال. وبالتالي يمكن استخدام الصمام في فراغ محدد، أنظمة تفريغ الجاذبية ونقل المسحوق منخفض الضغط عندما يكون تكوين العملية الكاملة مناسبًا.
نطاق درجة حرارة التشغيل القياسي هو -20 درجة مئوية إلى +150 درجة مئوية. يجب أن يتطابق اختيار الختم مع العملية الفعلية درجة الحرارة وظروف التنظيف للحفاظ على التشغيل الموثوق.
يمكن تركيب صمام بوابة السكين الصحي القابل للنفخ لمعالجة المسحوق والمواد السائبة في منافذ تفريغ المسحوق، ووصلات القادوس، ومنافذ أوعية التخزين، وخطوط النقل، معدات التغذية ونقاط النقل الوسيطة. إنه مفيد بشكل خاص عندما تكون نقطة العزل ممكنة تجربة تراكم المواد وحيث يمكن أن تتعرض الأختام المنزلقة التقليدية للتآكل المفرط.
في الأنظمة الصيدلانية، تشمل الاستخدامات النموذجية API وتفريغ السواغ، ونقل المسحوق المحتوي، والأقراص و إنتاج الكبسولة، وعزل المواد الوسيطة. يمكن أن تشمل التطبيقات الغذائية الدقيق، النشا، السكر، التوابل، ومساحيق الألبان. قد تستخدم البطاريات والعمليات الكيميائية الصمام للكاثود والأنود المحدد، عمليات معالجة الأصباغ والمواد المضافة والمساحيق الدقيقة.
| المعلمة | مواصفة |
| نوع الصمام | صمام بوابة السكين الصحي القابل للنفخ |
| حجم الصمام | 4 بوصة – 10 بوصة (DN100–DN250) |
| ضغط العمل | -0.1 ميجا باسكال إلى +0.5 ميجا باسكال |
| ضغط إمدادات الهواء | 0.6 ميجا باسكال |
| درجة حرارة العمل | -20 درجة مئوية إلى +150 درجة مئوية |
| مادة الاتصال بالمنتج | SS316L / SS304 |
| المواد غير المتصلة | SS304 |
| الختم القياسي | FKM، متوافق مع إدارة الغذاء والدواء الأمريكية 21 CFR 177.2600 |
| الأختام الاختيارية | سيليكون، إي بي دي إم |
| عملية | يدوي |
| نوع الاتصال | رقاقة |
| معايير الاتصال | HG20592، DIN PN10، 3A، GB PN10، JIS 10K |
قبل الاختيار، قم بتقييم ما إذا كانت المادة متدفقة أو متماسكة أو ليفية أو كاشطة أو عرضة للتآكل. التكتل. تعتبر بوابة حافة السكين ذات أهمية خاصة حيث قد يتداخل تراكم المواد مع التقليدية صمامات العزل.
يجب اختيار الختم وفقًا لتركيبة المنتج، ومواد التنظيف، ودرجة حرارة التشغيل، والمتطلبات مستوى النظافة. تتوفر تكوينات FKM، والسيليكون، وEPDM لظروف المعالجة المختلفة.
يمكن مطابقة الجسم على شكل رقاقة مع تكوينات الأنابيب القابلة للتطبيق باستخدام HG20592، أو DIN PN10، أو 3A، أو GB PN10، أو معايير JIS 10K. يجب تأكيد الاتصال النهائي مقابل واجهة الأنابيب والمعدات الحالية.
يجب أن تركز الصيانة الروتينية على سطح البوابة، والختم القابل للنفخ، ودائرة الهواء، ومناطق الاتصال بالمنتج. يجب على المشغلين فحص الختم بحثًا عن التشوه أو التشقق أو فقدان المرونة والتحقق مما إذا كانت البوابة تتحرك بسلاسة من خلال السكتة الدماغية كاملة.
بعد معالجة المساحيق اللزجة أو الكاشطة أو الناعمة، يجب تحديد تكرار التنظيف وفقًا للمادة الخصائص ومتطلبات الإنتاج. إذا كان ضغط الختم غير طبيعي، أو تسرب الهواء، أو زيادة مقاومة البوابة ومع ملاحظة ذلك، يجب فحص عنصر الختم والدائرة الهوائية قبل مواصلة التشغيل.
تطلبت إحدى الشركات المصنعة للمستحضرات الصيدلانية وجود صمام عزل أسفل نقطة تفريغ المسحوق حيث يمكن للمواد ذلك تتراكم أثناء الإنتاج. كان العميل قلقًا بشأن تعرض مكونات الختم التقليدية لها الاتصال المتكرر مع البوابة المتحركة.
تم تكوين صمام بوابة السكين الصحي القابل للنفخ AVM للتطبيق. تراجع الختم أمام البوابة الحركة، في حين مرت حافة السكين من خلال المسحوق المتراكم أثناء الإغلاق. أفاد العميل أكثر سلاسة التشغيل وعزل أكثر استقرارًا أثناء دورات التفريغ المتكررة.
يتطلب معالج مادة البطارية عزل خط نقل المسحوق مع الحد من تسرب المواد حول منطقة الختم. تم اختيار تكوين الختم القابل للنفخ لأن عنصر الختم ظل منفصلاً عنه البوابة أثناء الحركة.
بعد التثبيت، ركز العميل على مسار التدفق الخالي من العوائق أثناء النقل العادي والختم المستقر الأداء بعد عمليات الفتح والإغلاق المتكررة.
يمكن تكوين صمام بوابة السكين الصحي القابل للنفخ AVM لمعالجة المسحوق والمواد السائبة لتلبية متطلبات المعالجة الصحية باستخدام جهة اتصال المنتج SS316L المواد ومواد الختم المتوافقة مع إدارة الغذاء والدواء. مجموعة المنتجات مدعومة بشهادة ISO 9001 وCE تتوفر خيارات المواد المتوافقة مع إدارة الغذاء والدواء (FDA) للتطبيقات الصيدلانية وتجهيز الأغذية المعمول بها.
يمكن توفير شهادات المواد ووثائق الختم والمعلومات التقنية وفقًا للمشروع متطلبات لدعم اختيار المعدات، ومراجعة الجودة، وأنشطة التحقق من الصحة.
إنها مناسبة للمساحيق والحبيبات والمواد المتكتلة والألياف والمواد الصلبة السائبة المختارة. الاختيار النهائي يجب أن تأخذ في الاعتبار خصائص الجسيمات، والرطوبة، والكشط، وسلوك التدفق.
يتراجع عنصر الختم قبل أن تتحرك البوابة وينتفخ بعد أن تصل البوابة إلى موضع الإغلاق. هذا يقلل الاحتكاك أثناء حركة البوابة ويوفر العزلة بعد الإغلاق.
نعم. تم تصميم بوابة السكين الخطية للمرور عبر المساحيق المتراكمة وبعض الكتل أو الألياف المواد أثناء الإغلاق.
نعم. إن بنية ملامسة المنتج SS316L، والأسطح الصحية، وخيارات الختم المتوافقة مع إدارة الغذاء والدواء الأمريكية تجعلها مناسبة أنظمة معالجة المساحيق الصيدلانية المطبقة.
FKM هو الخيار القياسي، مع توفر الدرجات المتوافقة مع FDA 21 CFR 177.2600. يمكن أيضًا أن يكون السيليكون و EPDM مختارة وفقا لمتطلبات العملية.
ضغط العمل القياسي هو -0.1 ميجا باسكال إلى +0.5 ميجا باسكال، مع نطاق درجة حرارة التشغيل من -20 درجة مئوية إلى +150 درجة مئوية. تعتمد الحدود الفعلية على مادة الختم المحددة وظروف العملية.
