بالنسبة لخطوط المعالجة الصحية، يركز المشترون عادة على وقت التنظيف، ومخاطر تلوث المنتج، ودقة التغذية، أداء الختم وتوقف الصيانة. يعالج صمام AVM Sanitary Quick-Clean Rotary Airlock هذه الأمور المتطلبات من خلال هيكل سريع التنظيف بدون أدوات، وأسطح ملامسة للمنتج مصقولة، وإزالة سريعة للدوار، و إعادة محاذاة الدوار بدقة بعد إعادة التجميع.

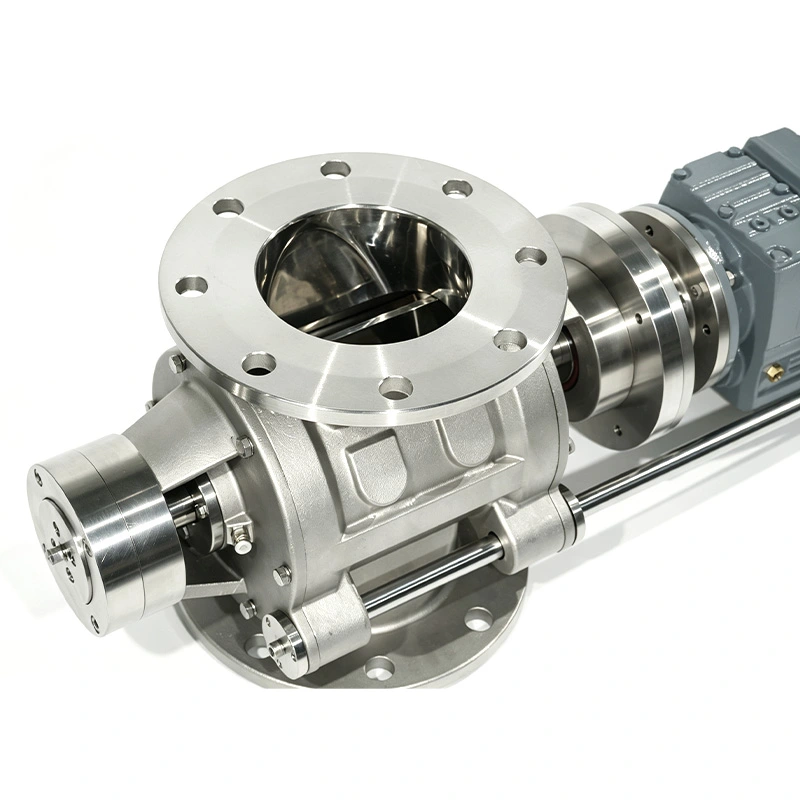

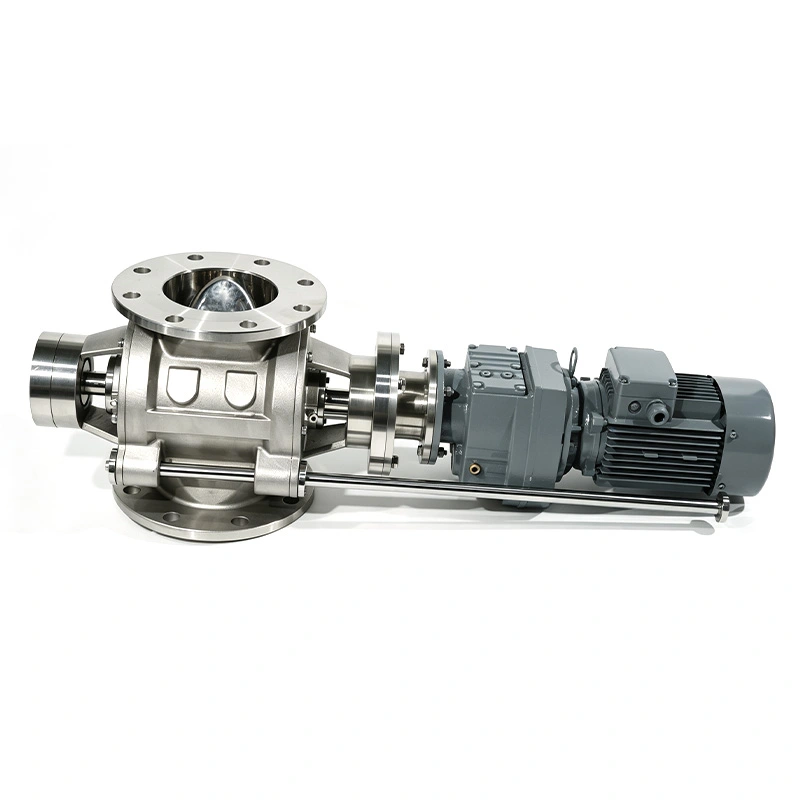

تم تصميم صمام قفل الهواء الدوار الصحي سريع التنظيف للتفكيك والتنظيف السريع دون تعقيد أدوات. توفر آليات التفكيك أو القفل السريع سريعة الفتح إمكانية الوصول المباشر إلى الدوار والمكونات الداخلية، مساعدة المشغلين على استكمال الفحص والتنظيف مع وقت توقف أقل.
يساعد نظام تحديد المواقع المخصص الدوار والألواح الطرفية على العودة إلى الموضع الصحيح أثناء إعادة التجميع. هذا يقلل من أعمال الضبط بعد التنظيف ويساعد في الحفاظ على أداء تشغيل ثابت.
تتوفر الأسطح الملامسة للمنتج بطبقة نهائية مصقولة تبلغ نسبة Ra < 0.4 ميكرومتر، مما يساعد على تقليل احتجاز المواد وتبسيط التنظيف. يمكن تصنيع مكونات الاتصال بالوسائط من SS304 أو SS316L، حسب الحاجة مستوى المقاومة للتآكل وظروف العملية.
يوفر الدوار متعدد الريشة تفريغًا مستمرًا ومتحكمًا للمواد مع الحفاظ على فصل الضغط بين المعدات المنبع والمصب. وهذا يجعل الصمام مناسبًا لكل من الضغط الإيجابي والفراغ أنظمة النقل الهوائية.
تعمل عملية النقل الدوارة على نقل المساحيق والحبيبات بلطف عبر جيوب الدوار. مقارنة مع أكثر طرق النقل العدوانية، وهذا يساعد على تقليل تلف الجسيمات والحفاظ على مادة أكثر اتساقًا الخصائص أثناء التغذية المستمرة.

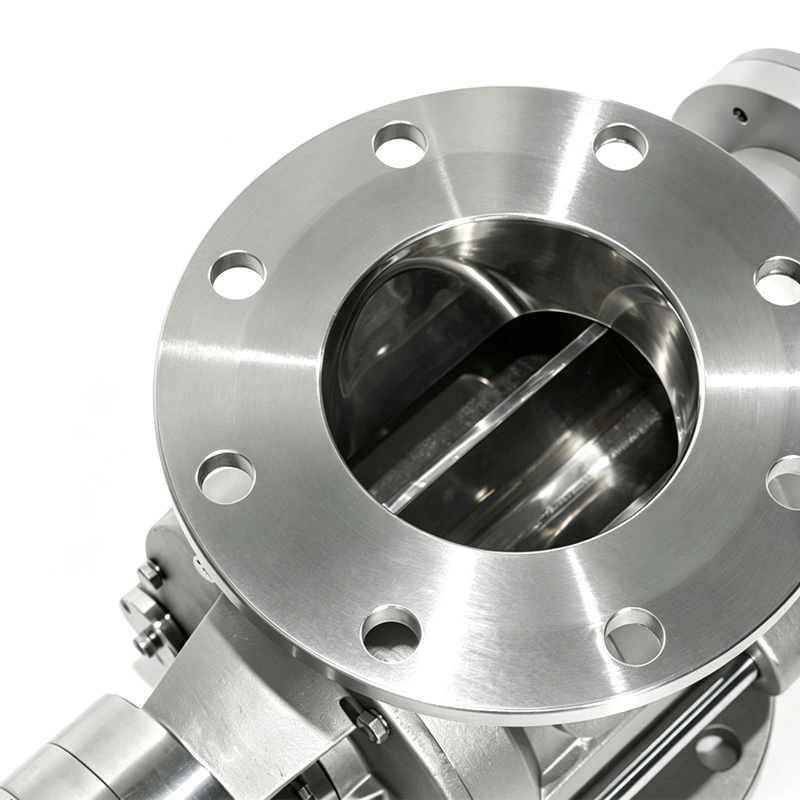

تدخل المادة إلى الصمام الدوار من خلال المدخل وتملأ الجيوب الموجودة بين دوارات الدوار. عندما يدور الدوار، يتم نقل المادة نحو المخرج وتفريغها بمعدل متحكم فيه.
في نفس الوقت، يوفر الدوار وظيفة قفل الهواء بين مدخل المواد ونظام النقل. هذا يساعد الحفاظ على فرق الضغط المطلوب للنقل الهوائي مع توفير إمدادات مستمرة من المواد.
يمكن استخدام نفس مبدأ التشغيل أسفل الصوامع والقواديس وصناديق التخزين وغيرها من معدات مناولة المواد حيث يلزم التفريغ المتحكم فيه والتدفق الموثوق.
يمكن إزالة الدوار والمكونات الداخلية بدون أدوات تقليدية، مما يسمح للمشغلين بالوصول إليها مناطق الاتصال بالمنتج مباشرة للتنظيف والفحص.
بعد التنظيف، يساعد نظام تحديد المواقع في المحاذاة الدقيقة للدوار واللوحة النهائية. وهذا يساعد على تقليل وقت إعادة التجميع ويقلل من خطر تحديد المواقع بشكل غير صحيح.
إن الجمع بين التفكيك السريع والتنظيف السهل وإعادة التجميع المبسطة يسمح لفرق الصيانة بإرجاع المنتج صمام للخدمة بشكل أسرع، وهو أمر مهم بشكل خاص لخطوط الإنتاج التي تتطلب الصرف الصحي المتكرر.
مناسب للمساحيق والحبيبات العامة التي تتطلب تغذية وتفريغًا موثوقًا.
يوفر خيارات تعديل إضافية للتطبيقات ذات خصائص وقدرات تدفق المواد المختلفة المتطلبات.
مُصمم للتطبيقات التي تتطلب معالجة أكثر سلاسة للمواد وخصائص محسنة لملء الجيب.
مناسب للمساحيق الدقيقة والتطبيقات التي يكون فيها تقليل الاحتفاظ بالمواد أو التحكم في حجم الجيب أمرًا مهمًا.
يمكن تحديد تكوينات الدوار وفقًا لخصائص المواد والإنتاجية المطلوبة وظروف العملية.
توفر AVM تكوينات مختلفة للمواد والختم لتتناسب مع متطلبات المعالجة الصحية.
يمكن تصنيع جسم ملامسة المنتج من SS316L أو SS304، بينما يمكن استخدام المكونات غير الملامسة للمنتج SS304. تشتمل بطانات الدوار الاختيارية على النايلون والسيراميك وPTFE.
تشمل مواد الختم المتوفرة Viton (FKM)، وEPDM، وPTFE، والسيليكون. تتوفر خيارات الختم المتوافقة مع إدارة الغذاء والدواء للتطبيقات الغذائية والصيدلانية المعمول بها.
يمكن تركيب الصمام أسفل الصوامع والقواديس للتحكم في تغذية النشا، ومسحوق الحليب، ومسحوق القهوة، السكر والمكونات الغذائية الأخرى. يساعد تركيبها الصحي وتصميمها سريع التنظيف على دعم التنظيف المتكرر المتطلبات.
يمكن استخدام صمام AVM Sanitary Quick-Clean Rotary Airlock لنقل واجهات برمجة التطبيقات والسواغات والمساحيق في إنتاج الأدوية. تساعد الأسطح الملامسة للمنتج المصقولة وتصميم التنظيف الخالي من الأدوات على تقليل المواد مخاطر الاحتفاظ والتلوث المتبادل.
يوفر الصمام تغذية يتم التحكم فيها للأصباغ والمواد المضافة والمحفزات والمساحيق المتخصصة حيثما تكون مستقرة يعد التفريغ ونقاء المنتج والختم الموثوق به أمرًا مهمًا.
يعمل الصمام الدوار بمثابة غرفة معادلة الضغط في كل من أنظمة نقل الضغط الإيجابي والفراغ. ويقدم المستمر تغذية المواد مع المساعدة في الحفاظ على فرق الضغط المطلوب للنقل الهوائي المستقر.
يتم تركيب الصمام أسفل الصوامع أو القواديس أو صناديق التخزين، ويوفر تفريغًا ثابتًا للمسحوق والمواد الحبيبية لعمليات الخلط والمزج والتعبئة، مما يساعد على تحسين تكرار الدفعات.
يمكن استخدام صمام قفل الهواء الدوار الصحي سريع التنظيف للتعامل مع مساحيق الجرافيت والمواد المضافة الموصلة، مواد الكاثود ومواد الأنود وغيرها من مواد البطاريات الدقيقة. بناء SS، التفريغ الخاضع للرقابة و يساعد أداء الختم على دعم نقل المواد النظيفة والمستقرة.
| مواصفة | تفاصيل |
| مقاس | 6"-100" / DN150-DN300 |
| ضغط العمل | -0.1 ميجا باسكال إلى +0.15 ميجا باسكال |
| أقصى ضغط | ما يصل إلى 1.5 بار |
| دوارة الدوار | 6-12 شفرات |
| أنواع الدوار | جيب مستقيم، قابل للتعديل، حلزوني/نصف قطر، حجم منخفض/جيب ضحل |
| بطانة الدوار | نايلون، سيراميك، PTFE |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +150 درجة مئوية، اعتمادًا على مادة الختم |
| يشتغل | محرك تروس قياسي / محرك مقاوم للانفجار |
| مادة الاتصال بالمنتج | SS316L / SS304 |
| المواد التي لا تلامس المنتج | SS304 |
| الختم القياسي | إغلاق غير محكم |
| خيارات الختم | FKM، EPDM، PTFE، سيليكون |
| إنهاء الاتصال بالمنتج | را <0.4 ميكرومتر |
| اتصال | شفة |
| معايير الاتصال | أنسي كلاس 150، دين PN10، JIS 10K، HG20592، جيجابايت PN10 |
| الاعتبار الرئيسي | غرفة معادلة الضغط الدوارة الصحية سريعة التنظيف من AVM | غرفة معادلة الضغط الدوارة القياسية |
| تنظيف | تفكيك سريع بدون أدوات | عادة ما يتطلب المزيد من أعمال التفكيك |
| الاتصال بالمنتج | الأسطح الصحية المصقولة | يعتمد على التصميم |
| الوصول إلى الدوار | إزالة سريعة | عموما المزيد من خطوات الصيانة |
| إعادة التجميع | نظام تحديد المواقع يساعد على المحاذاة | قد تكون هناك حاجة للمحاذاة اليدوية |
| مواد | خيارات SS304 / SS316L | تختلف خيارات المواد |
| الأختام | تتوفر خيارات متوافقة مع إدارة الغذاء والدواء | يعتمد على التكوين |
| طلب | المواد الغذائية والأدوية ومنتجات الألبان والتكنولوجيا الحيوية والمواد الكيميائية الدقيقة | التعامل مع المواد السائبة العامة |
احتاج أحد عملاء معالجة المستحضرات الصيدلانية إلى غرفة معادلة الضغط الدوارة التي يمكن فتحها بشكل متكرر للتنظيف بدونها إجراءات الصيانة الطويلة. اختار العميل تصميم AVM سريع التنظيف لأنه يمكن إزالة الدوار بدون الأدوات التقليدية. بعد التنظيف، ساعد نظام تحديد المواقع على تبسيط إعادة محاذاة الدوار وتقليله عمل إعادة التجميع.
استخدم أحد عملاء تجهيز الأغذية الصمام الدوار الموجود أسفل قادوس تخزين المسحوق من أجل التغذية المستمرة للمكونات. ركز العميل على الأسطح الصحية والتفريغ المستقر. الانتهاء من الاتصال بالمنتج Ra <0.4 ميكرومتر و ساعد البناء المصقول المصنوع من الفولاذ المقاوم للصدأ على تلبية متطلبات التنظيف الخاصة بالعميل مع الحفاظ على الاتساق تدفق المواد.
قام العميل بدمج غرفة معادلة الضغط الدوارة في خط نقل هوائي حيث التغذية المستقرة وعزل الضغط كانت مهمة. يوفر الصمام تفريغًا مستمرًا للمواد مع الحفاظ على فرق الضغط المطلوب بين القادوس وخط أنابيب النقل، مما يساعد العميل على تحقيق أداء نقل أكثر استقرارًا.
تحمل AVM العديد من الشهادات الدولية ومؤهلات الامتثال، بما في ذلك المعايير الصحية 3-A، ISO 9001، CE، وامتثال إدارة الغذاء والدواء. تدعم هذه الشهادات التزام AVM بالتصميم الصحي والجودة المتسقة التحكم والتصنيع الموثوق به للأغذية والأدوية ومنتجات الألبان والتكنولوجيا الحيوية وغيرها من العمليات الصحية التطبيقات.
تم تصميم صمام قفل الهواء الدوار الصحي سريع التنظيف لدعم بيئات التصنيع المتوافقة مع GMP، مع تتوفر أسطح ملامسة مصقولة للمنتج، وبنية صحية من الفولاذ المقاوم للصدأ وخيارات إغلاق متوافقة مع إدارة الغذاء والدواء للتطبيقات المعمول بها.
بالنسبة للعملاء الذين يشترون صمامات غرفة معادلة الضغط الدوارة الصحية، توفر AVM الشهادات ووثائق المواد وفقًا لمتطلبات المشروع، مما يساعد في دعم عمليات تدقيق الجودة والتحقق من صحة المعدات والعملية الصحية الامتثال.
إنها مناسبة للأغذية والمشروبات والأدوية ومنتجات الألبان والتكنولوجيا الحيوية والمواد الكيميائية الدقيقة وبطارية الليثيوم التطبيقات، فضلا عن النقل الهوائي وأنظمة مناولة المواد السائبة.
نعم. يوفر AVM تكوينات مختلفة للدوار، بما في ذلك الريشة المستقيمة والريشة القابلة للتعديل والجيب الحلزوني/نصف القطر و تصميمات جيب منخفضة الحجم/ضحلة. يمكن أن يعتمد الاختيار على خصائص المواد والسعة المطلوبة و ظروف التغذية.
تتوفر مكونات الاتصال بالمنتج في SS304 وSS316L. خيارات مختلفة لبطانة الدوار، بما في ذلك النايلون، السيراميك وPTFE، متاحان أيضًا لمتطلبات محددة للتعامل مع المواد.
تشمل الخيارات المتوفرة FKM (Viton)، وEPDM، وPTFE، والسيليكون. يمكن اختيار مواد الختم المتوافقة مع إدارة الغذاء والدواء تطبيقات المعالجة الصحية المعمول بها.
نعم. يسمح التصميم سريع التنظيف بإزالة الدوار والمكونات الداخلية بسرعة دون الحاجة إلى وسائل تقليدية أدوات. وهذا يوفر سهولة الوصول للتنظيف والفحص والصيانة.
نعم. يمكن استخدام غرفة معادلة الضغط الدوارة في كل من أنظمة النقل الهوائية ذات الضغط الإيجابي والفراغ، مما يوفر التغذية المستمرة للمواد مع المساعدة في الحفاظ على عزل الضغط.
الصمام مناسب للمساحيق والحبيبات والرقائق والمواد الصلبة السائبة الأخرى، بما في ذلك النشا ومسحوق الحليب والقهوة المساحيق والسكر والمساحيق الصيدلانية والأصباغ والمواد المضافة والجرافيت ومواد البطاريات.
نطاق درجة حرارة التشغيل القياسي هو -20 درجة مئوية إلى +150 درجة مئوية، اعتمادًا على مادة الختم المحددة والمواصفات الفعلية ظروف العملية.
